В программе есть возможность задавать зависимость между свойствами компонентов.

Рассмотрим пример задания зависимости между свойством цвета сборки и цветом входящего в нее оборудования.

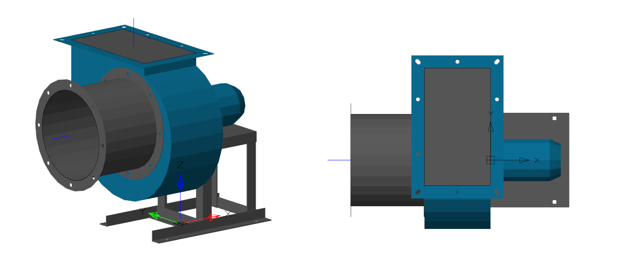

Сборка представляет из себя вентилятор с мягким соединителем.

Шаг 1. Создание новой опции для сборки

Для начала необходимо создать параметр в сборке, к которому будут обращаться зависимости. Для этого заходим в конфигуратор компонента и создаем новую опцию.

После создания опции переименуем ее и добавим к нашему компоненту.

Теперь мы имеем сборку ВРАН9 25+СОМ, в которой есть параметр Цвет сборки.

Шаг 2. Установить для параметра свойство экземпляра

Чтобы задать свойству значение зависимости, оно должно быть свойством экземпляра (т.е. может быть разным для установленных в проекте экземпляров).

В Менеджере проекта необходимо выбрать оборудование, в структуре компонента выбрать графику оборудования, а в BIM-свойствах назначить параметру Цвет свойство экземпляра. Операцию необходимо проделать для всего оборудования, цвет которого будет зависим от цвета сборки.

Все элементы графики в структуре компонента можно выбрать клавишей SHIFT и установить для параметра Цвет свойство экземпляра:

Шаг 3. Назначение свойствам зависимости

Теперь, когда цвет оборудования задан параметром экземпляра, в структуре сборки можно назначить для него свойство зависимости.

Выбираем в Менеджере проекта сборку, в структуре компонента выбираем элементы графики, а в BIM-свойствах для параметра Цвет устанавливаем зависимость.

В открывшемся окне Настройка зависимости свойств выбираем параметр Цвет сборки. Таким образом мы связываем цвет графики входящего в сборку оборудования с параметром сборки Цвет сборки.

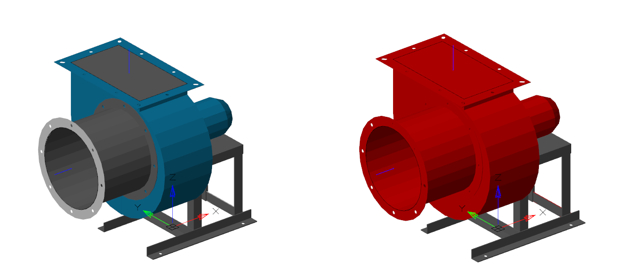

Теперь, изменяя параметр Цвет сборки, мы будем видеть, что цвет вложенного оборудования также изменился:

Решение nanoCAD BIM Вентиляция базируется на новом ядре EVOS, что позволяет ему выйти на новый уровень информационного моделирования. Многопользовательская работа, вариативность модели, параметризация свойств и многое другое позволяют пользователю ускорить процесс моделирования и повысить качество выпускаемой документации.

Единая информационная модель

В папке проекта расположен файл с расширением .repository, в котором хранится вся информация о проекте. Это решение позволяет сохранять историю всех изменений проекта в автоматическом режиме. При закрытии файлов .dwg без сохранения все внесенные изменения будут сохранены.

Отображение модели может быть в трехмерной (3D-вид), двумерной (планы) и табличной формах. Реализована двусторонняя связь между формами отображения и моделью.

Многопользовательская работа

Над проектом одновременно может работать произвольное количество пользователей. Работа осуществляется в локальных копиях проекта. После внесения изменений пользователь может опубликовать их на сервере, тем самым предоставив доступ к ним остальным пользователям.

На основе набора локальных изменений создается коммит. Пользователь может переключаться между коммитами и тем самым отслеживать изменения.

Коммит относится к определенному набору (ветке) с изменениями и может быть опубликован как в текущую ветвь, так и в новую.

Шаблоны компонентов

В программе есть набор готовых шаблонов, которые можно использовать при создании новых компонентов.

В шаблонах сразу заложен набор свойств (опций), относящийся к данному типу компонента. Например, для помещения можно задать номер помещения, температуру, категорию по взрывопожарной и пожарной опасности и т.д.

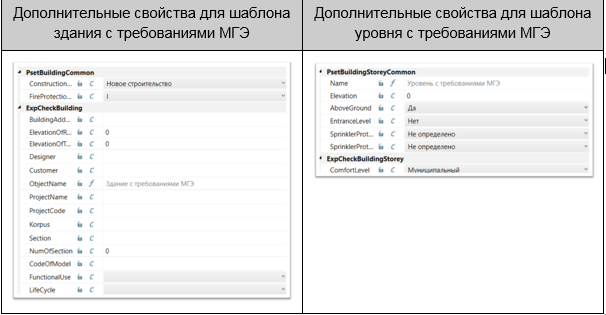

Для шаблонов с требованиями МГЭ добавляются группы свойств PsetBuildingStoreyCommon и ExpCheckBuildingStorey.

Создание сборок

Сборка представляет собой все тот же компонент, но с композиционной моделью вложенности. Оборудование может состоять из нескольких компонентов, каждый из которых также может содержать вложенные компоненты.

В качестве примера сборки можно рассмотреть компонент, состоящий из вентилятора и гибкого соединителя.

Каждый из компонентов может функционировать как в составе сборки, так и по отдельности. Например, вентилятор может функционировать отдельно в случаях, когда не требуется мягкий соединитель.

Настройка видимости систем

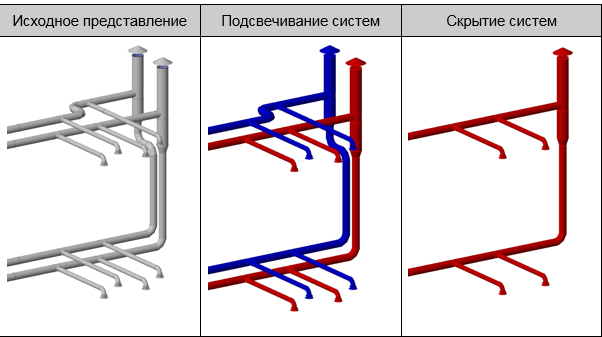

Для видов с помощью настройки подсвечивания систем и скрытия систем возможны следующие варианты представления.

Для систем можно настроить нужные цвета и включить их отображение с помощью подсвечивания. На виде можно выбрать системы, которые будут отображаться.

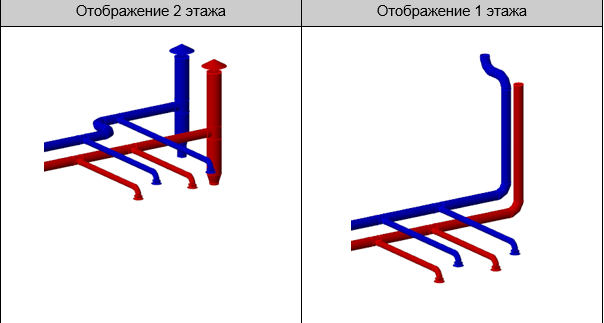

Также есть возможность регулировать отображение систем по этажам.

Размещение УГО на плане

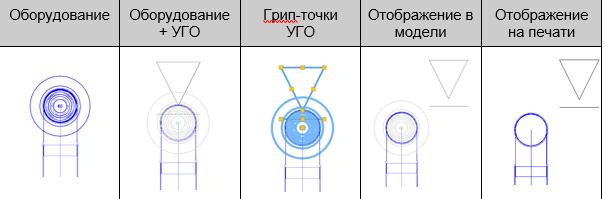

Условно графические обозначения можно перемещать относительно оборудования за грип-точки (для УГО точки желтого цвета) для создания корректного плана.

При добавлении к элементам УГО оборудование перемещается на непечатаемый слой.

Оборудование и УГО автоматически размещаются на разных слоях, что позволяет регулировать их отображение.

Вентиляционные расчеты

В программе предусмотрен ряд типов оборудования с соответствующими им расчетными данными. Расчет запускается автоматически. Расчет начинается от элемента системы у которого задан тип оборудования «Вход в систему», для которого предусмотрены параметры Максимально допустимая скорость воздуха и Температура воздуха.

На конечных элементах системы есть возможность задавать расход воздуха.

Для воздухораспределителей есть возможность задавать графики зависимости потери давления от скорости.

Спецификации

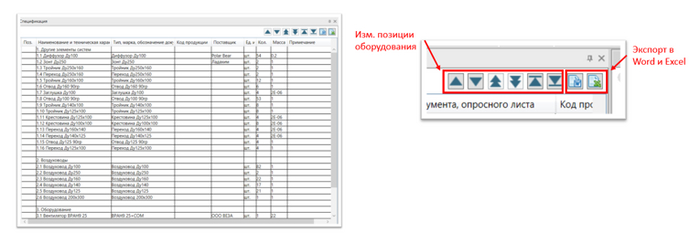

Для проекта можно получить спецификацию на оборудование. Она создается щелчком правой кнопки мыши на компоненте. Спецификацию можно экспортировать в Word и Excel для дальнейшего редактирования.

Позицию оборудования можно регулировать с помощью стрелочек.

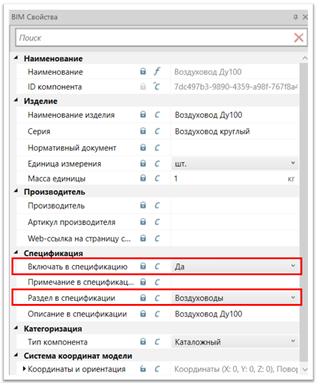

При необходимости в свойствах оборудования можно отключить параметр Включать в спецификацию. Тогда оборудование не будет отображаться в спецификации.

Для оборудования можно назначить Раздел в спецификации из предоставленного перечня.

Параметризация свойств

Значения для свойств можно задавать как в виде формул, так и в форме зависимостей.

Используя формулы, можно в результате получить итог арифметических операций. Помимо работы с числовыми полями, реализован функционал по построению сложных строк из строковых переменных.

Приведем здесь пример выноски для круглого воздуховода с указанием его диаметра и длины.

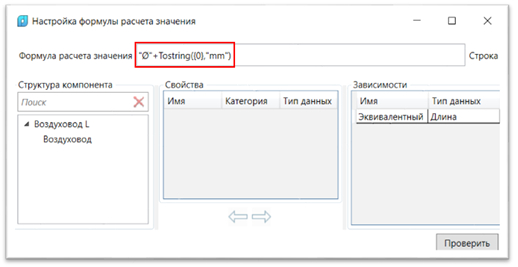

Задание формул производится в окне Настройка формулы расчета значения.

Подробнее о создании формул можно посмотреть в статье «nanoCAD BIM Вентиляция. Формулы».

Для сборок особенно актуально задавать свойствам зависимость (изменение свойства одного компонента в зависимости от свойства другого компонента).

Например, назначив на сборке новое свойство цвета, можно регулировать цвет всех входящих в сборку компонентов. Более подробно о зависимых свойствах можно посмотреть в статье «nanoCAD BIM Вентиляция. Зависимые свойства».
