Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка)

Доброго времени суток! Самое опасное в работе на высоте - к ней привыкаешь. Перестаешь бояться и можешь совершить непростительные ошибки. Конечно, мне далеко до Ларри Хона, который по каркаснику бегает как по бульвару, но и то чувство страха притупляется. Для подъема на крышу мы поставили леса. Еще один уровень лесов мешал бы свесу крыши, поэтому из профильной трубы 20х40, автомобильных хомутов и кусочков уголка соорудили ограждение:

Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка
Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка
Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка

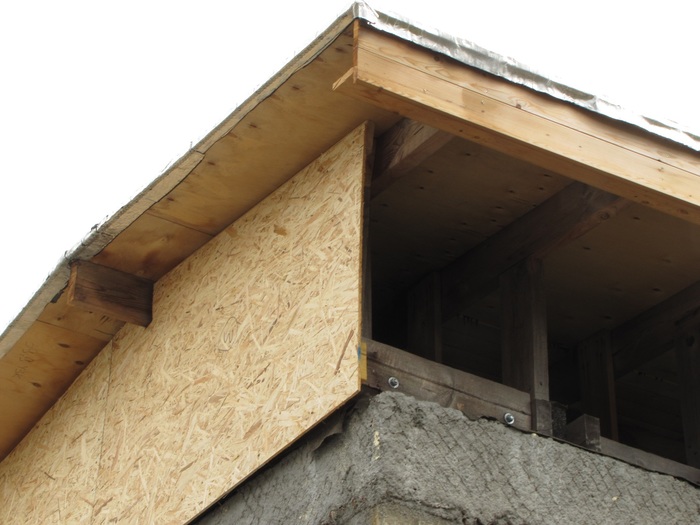

Продолжая добрую традицию "Все не как у людей", между делом за пару дней пришурупили свесы из строганой доски 20х100. Потому что уже была.

Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка
Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка
Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка

На коньке с помощью четырех точек и троса устроили анкерную линию. Конечно, это может считаться лишь удерживающей системой, но в случае падения будет, за что ухватиться. Рым-болты, уголки, цветные саморезы, трос, карабины, веревка,  короткий кусок веревки со схватывающим узлом (узел Прусика), который позволяет оперативно менять рабочую длину, страховочные привязи. Можно крепиться как за рым-болты, так и скользить вдоль троса.
Да, мешается, надо перекидывать через разные вещи, которые уже есть наверху, постоянно регулировать длину, но... Про чужие падения и переломы я слышал, про свои рассказывать желания нет.

Изначально было по одному уголку. Крайние в процессе работы от натяжки начали гнуться, поэтому как временное решение просто подложили бруски.

Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка
Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка
Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка

Для кровли использовали фанеру ФСФ 18*1220*2440. Изначально были другие планы, поэтому фанера была порезана на узкие полосы. Почему не ОСП? Потому что оно более "жидкое" при той же толщине. Пришлось чуть дольше возиться с крепежом, зато поднималась легко руками прямо из дома. У свесов крыши на первые ряды с обоих сторон пошли цельные листы 1220*2440. Поднимали по двум наклонно прислоненным балкам с помощью полиспаста. Вначале выставляли и крепили парой саморезов, потом пробивали  гвоздями 50мм с кольцевой накаткой (ершёные).

Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка
Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка

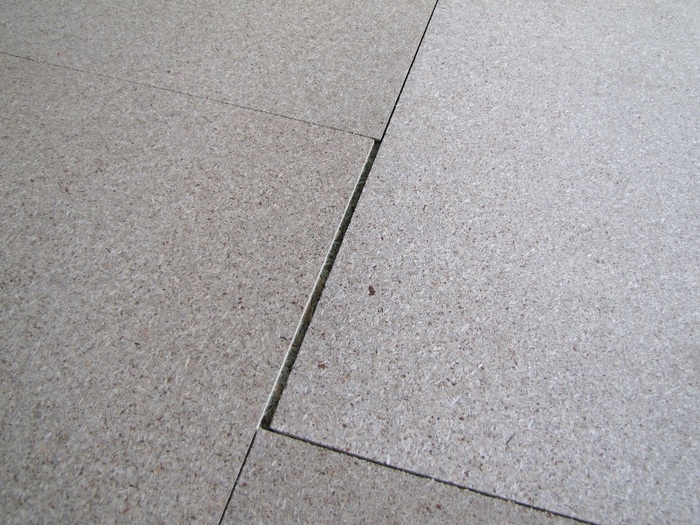

Листы с разбежкой швов. Температурный шов 2-5 мм. Долгострой плохо сказывается на деревянных конструкциях, поэтому идеально отрезанные листы не так идеально ложились на стропила, как хотелось бы.

Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка

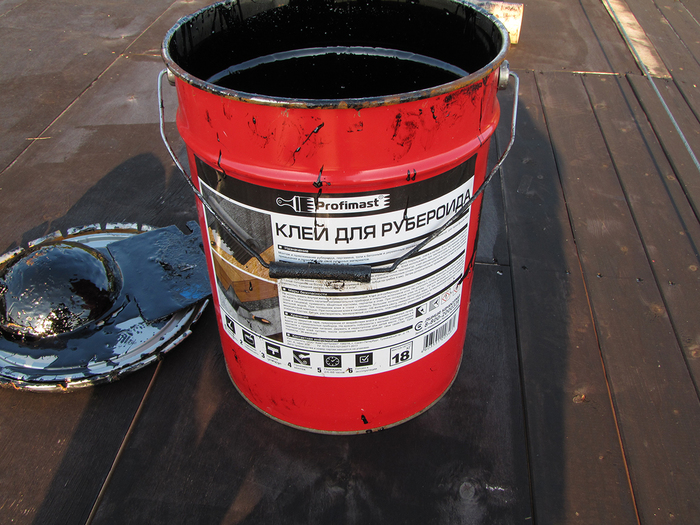

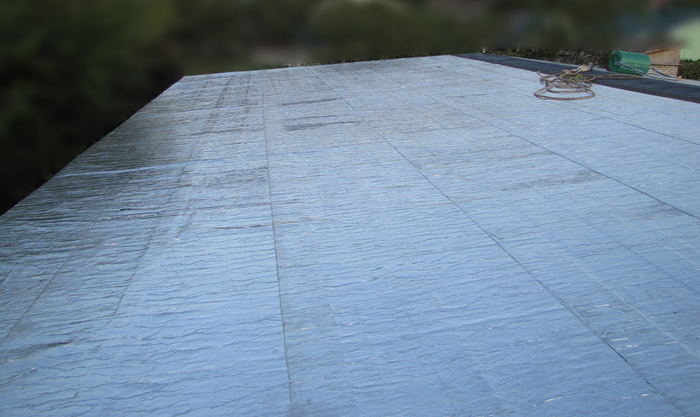

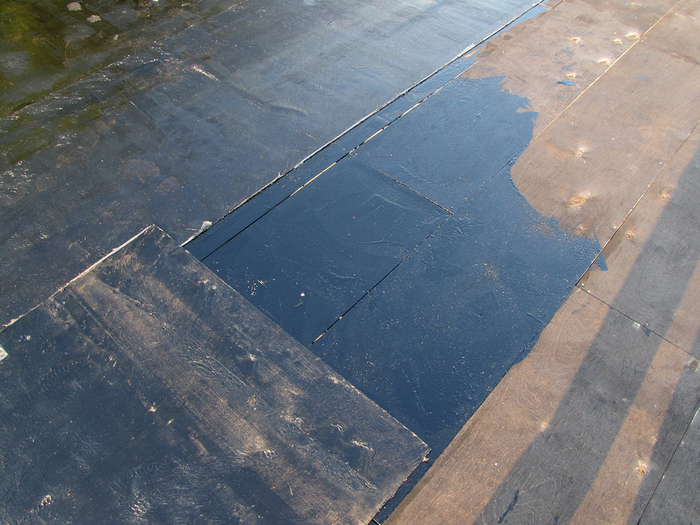

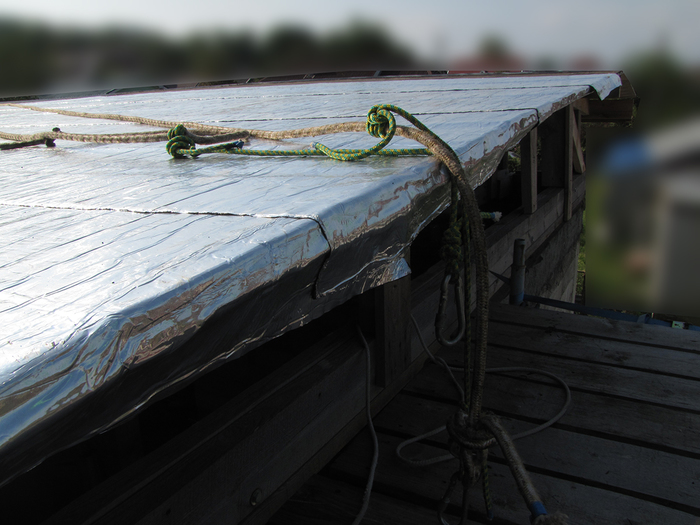

Листы сразу покрыли праймером, но из него никакая гидроизоляция. И пошли дожди...
Очень повезло и разбух только край одного ряда, и то, в основном один лист на свесе.
Возле конька недостающую площадь покрытия набрали из тех же строганых досок 20х100. Прогиб под ногой чуть больше, чем под фанерой, а фанера прогибается еле заметно (не измерял).

Строительство дома своими руками по Тисэ (Часть 15. Карнизы, система страховки, сплошная обрешетка) Своими руками, Длиннопост, Стройка

Спасибо за внимание.

Показать полностью 12
10

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система)

Доброго всем. Стройка перешла в режим "по выходным" плюс работа на высоте, которая немало так отнимает времени и сил, когда у тебя не строительная бригада, поэтому не писал, пока не закончился еще один этап и не вырисовался следующий.
Проект много раз менялся и в итоге мы пришли к двускатной крыше с малым уклоном в 5 градусов.
Работать с таким коньком проще и безопаснее, особенно при нехватке рук. Но отсюда вытекают другие проблемы, например несущая способность и материалы.
Чердак категорически не нужен, т.к. по многолетнему человеческому опыту вещи туда отправляются умирать. Строить сейчас мансарду или каркас на втором этаже нет ни сил, ни денег, а временная кровля в стиле "ща пару досок кинем, сверху металлопрофиль и всё" наверняка останется на года, т.к. нет ничего более постоянного, чем временное.
Десятиметровый конек состыковали из двух 150-ок, которые легли на стойки из той же 150-ки, укрепленные дюймовкой чтобы получилась Г-образная конструкция. И укосины для продольной устойчивости.

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост
Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост
Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост

Т. к. балки вышли далеко не вровень, нащальникэ, а стропила после строгания стали разной высоты, просто опереть их на балки с одной стороны и положить на конек с другой, одновременно получив ровную плоскость ската стало невозможным, пришлось "приводить" стропила в конек и с другой стороны опирать на проставки. Лазерный уровень, струбцины, два человека, много возни, уголки для установки, по три гвоздя в торец стропилины и по четыре под углом в ответную стропилину противоположного ската.

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост

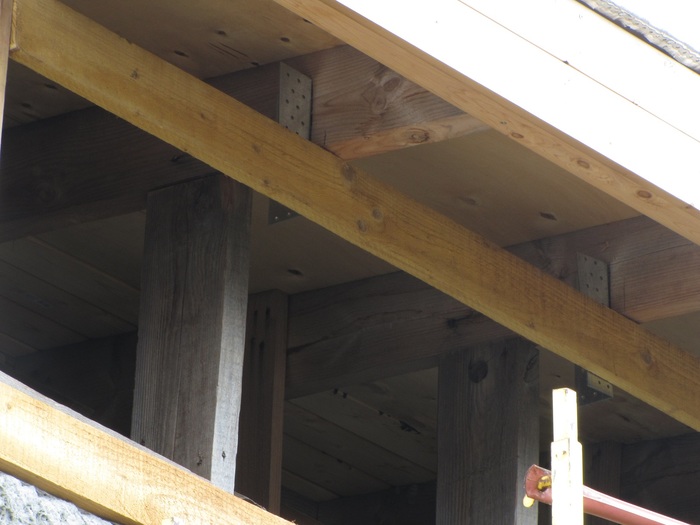

"Глаза боятся, а руки делают". И уже что-то вырисовывается.У края стропила опираются на 150 проставки, которые сбоку пробиты через дюймовку гвоздями. Конек проходит над серединой коридора. Стропила опираются на стойки из 150-ки над стенами, середина пролета стропил опирается на вертикально стоящие дюймовки (оставшиеся от установки, когда выводили стропила в плоскость, убирая прогиб середины), прибитую сбоку на 4 гвоздя.

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост

Укосины от продольного сдвига приходят в конек, от  поперечного установлены на серединах пролетов обоих скатов с каждой стороны у внешних стен.

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост
Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост

Скат у входа сделан в той же плоскости , что и над залом чтобы избежать лишних сопряжений "стена\скат" у внутреннего угла дома. Из дюймовок и двух бусков 40х40 собрана установочная конструкция чтобы вывести короткие стропила на один уровень и временно удерживать до установки стоек.

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост

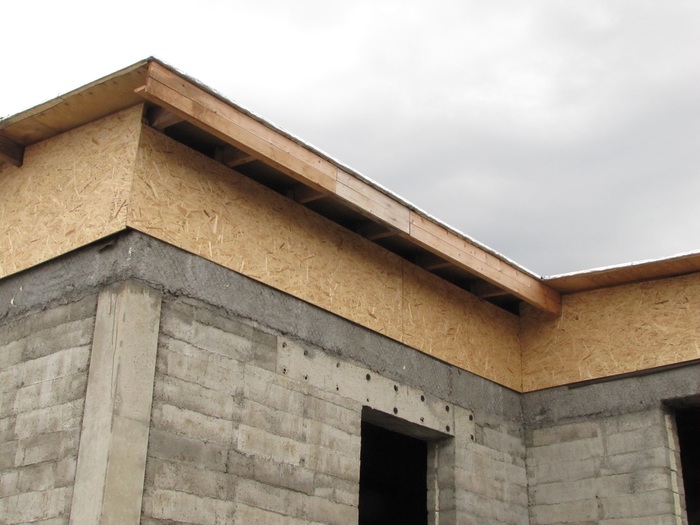

Стропила обрезаны. Свес 40 см. Установочную дюймовку оставили и обрезали потом.

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост

Стропила в ожидании зашивания фанерой) Спасибо за внимание.

Строительство дома своими руками по Тисэ (Часть 14. Стропильная система) Тисэ, Своими руками, Длиннопост
Показать полностью 9
21

Если бы люди фотографировали картины так же, как снимают видео

Навеяно недавним вертикальным видео, на котором снята запись камеры видеонаблюдения, проигрывающаяся на мониторе

Если бы люди фотографировали картины так же, как снимают видео Вертикальное видео, Смартфон, Картина, Глупость, Длиннопост
Если бы люди фотографировали картины так же, как снимают видео Вертикальное видео, Смартфон, Картина, Глупость, Длиннопост
Если бы люди фотографировали картины так же, как снимают видео Вертикальное видео, Смартфон, Картина, Глупость, Длиннопост
Если бы люди фотографировали картины так же, как снимают видео Вертикальное видео, Смартфон, Картина, Глупость, Длиннопост
Если бы люди фотографировали картины так же, как снимают видео Вертикальное видео, Смартфон, Картина, Глупость, Длиннопост
Если бы люди фотографировали картины так же, как снимают видео Вертикальное видео, Смартфон, Картина, Глупость, Длиннопост
Если бы люди фотографировали картины так же, как снимают видео Вертикальное видео, Смартфон, Картина, Глупость, Длиннопост
Показать полностью 5
14

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия)

Сентябрь 17-го года прошел в сборке балок перекрытия по выходным. Пришлось отказаться от термопрофиля, ибо он подорожал в два раза. (Обратная сторона долгостроя на заметку тем, кто хочет строиться на зарплату без кредитов) Хотя, повозившись с деревом, много раз хотелось вернуться к металлу. Он имеет четкие геометрические размеры, однако, появляются проблемы удаления конденсата из межэтажного перекрытия, которое должно было стать крышей до начала строительства второго этажа\мансарды. В районе сложно найти лес, который бы не хотелось пустить сразу на растопку, а некоторые размеры в принципе не продают. 99% новых домов строится бригадами. Заливается бетонное перекрытие, либо устанавливаются готовые плиты перекрытий. Лес продается преимущественно черновой.
По пролетам на 4 метра при шаге больше 50 см. нужно использовать  балки 200х100. В наличии максимум только 50х150. Поэтому собирали балки из трёх. досок. Две 50х150 вертикально рядом и одна 50х100 горизонтально под. Доски средней паршивости, отбирали вручную, но идеальных конечно не было.  По краям и в середине балки скреплялись болтами М10, и по всей длине с обоих сторон гвоздями 90 мм в шахматном порядке с каждой стороны. Доски обрезные прошли со стороны примыкания рубанком. Покрыли огнебиозащитой (К сожалению, не автоклав и не ванночка, лишь кисти и распылитель). После установки всей стропильной системы будет еще одна обработка.

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост
Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Мой дорогой товарищ, берегший мою кисть и нервы - Пневматический пистолет Fubag N90. Брали за 8 тыс. Невероятно ускоряет работу и экономит силы. Уже забито больше 3000 гвоздей а к концу стройки забитие каждого гвоздя обойдется в меньше,чем в рубль. Я определенно считаю ,что это стоит того, чтобы не махать молотком.

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Леса. Без них ни как, как бы мне ни хотелось обойтись подмостями. Собираются моментально, никаких деревянных "городищ" вокруг стен, которые строить - надо выкинуть еще несколько кубов леса и собирать это всё... даже представлять не хочу. Притянуты к дому стропами. и вертикально стянуты стропами. Подперты подкосами, которыми пользовались при заливке колонн. Вес балок приличный, крепить надо надежно.

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Ноябрь-декабрь. Возни много, человекочасов затрачено немеренно, поэтому лучше жить там, где есть нормальные стройматериалы)).
Легче конечно поднимать 50х150, но вот собирать их на месте  в балку было бы нереально. Винты, горбыли и прочие "радости" дерева.
Еще один помощник на стройке, берегший спину - тельфер. Он уже помогал поднимать раствор на заливке колонн и здесь был основным тружеником. На фото импровизированная траверса. Армопояс накрыт двум слоями рубероида.

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост
Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Январь. Балки раскидали по местам, между собой связали в целый каркас через перемычки из 150-ки. Балки длиной примерно 6 метров. Края оперлись на стену зала и внешнюю стену. Вторая часть балки 4-метровая. сшита в стык с помощью крепежных пластин и желтых саморезов.

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Края 6-метровых балок имели малое опирание на стену входной двери.Нарастили, сбив с двух сторон 150-ками.

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

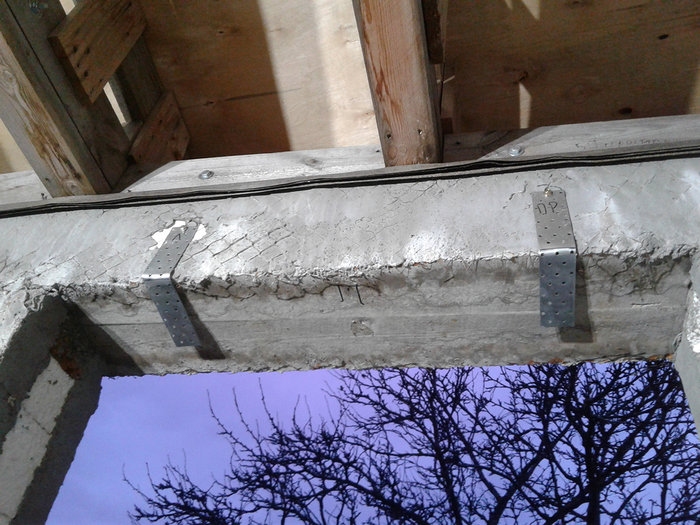

Через перемычки каркас закреплен к армопоясу с помощью болтов и усиленных уголков

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Вот так все выглядит снизу

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Вот так - сверху

Строительство дома своими руками по Тисэ (часть 13. Сборка, подъем и установка балок перекрытия) Своими руками, Тисэ, Длиннопост

Спасибо за внимание.

Показать полностью 10
8

Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса)

Всем интересующимся здравствуйте! Для тех, кто читает первый раз, поясню - основные моменты взяты по ТИСЭ, но есть много сочетаний с другими технологиями.

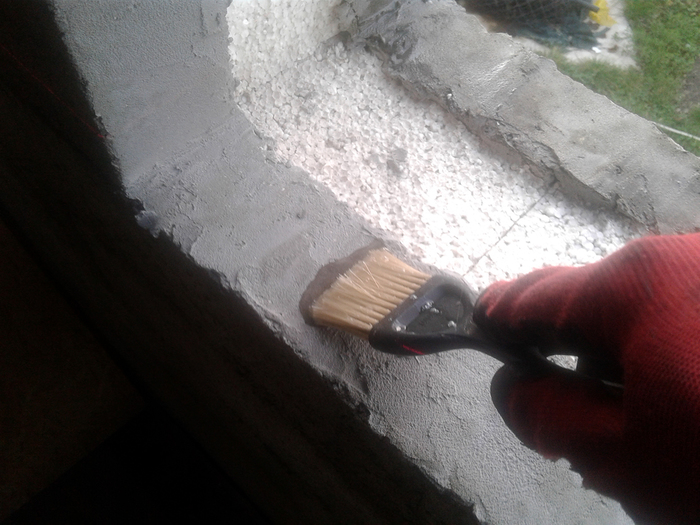

Итак, армопояс был залит и нужно было защитить полистирол опалубки от внешней среды. Для этого оштукатурили со всех сторон по металлической сетке . Некоторые участки, где опалубка "заваливалась" подпилил, стесал - на фото видно "доработку напильником".

Натяжку сетки и основное ее крепление делал с помощью дюбель-шурупов.
Опалубка имеет легкий полосатый рельеф, но перед покрытием сеткой прошелся по всей поверхности пилой, проводя ей как граблями - получились хорошие заусенцы\впадины для сцепления штукатурки.

Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса) Своими руками, Строительство, Тисэ, Длиннопост

На перемычках просто стянул сетку проволокой по низу.

Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса) Своими руками, Строительство, Тисэ, Длиннопост

Для прилегания сетки делал скобки из проволоки вязальной. Строительные скобы из степлера не получилось приспособить. загонял под углом от прямого вырывания.

Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса) Своими руками, Строительство, Тисэ, Длиннопост

Для оштукатуривания использовали коаксиальный безмасляный компрессор Интерскол КВБ-330/100 (удачно попали на акцию по цене дешевле рекомендованной производителем), миксер Фиолент МД1-11Э и штукатурный пистолет Fubag. Были попытки заниматься этим вручную, но вышло невероятно медленно и посредственно по результату.  Своего часа еще ждет штукатурный ковш от Рик-сталь (откуда и необходимость в 100л объеме и высокой производительности компрессора)

Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса) Своими руками, Строительство, Тисэ, Длиннопост
Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса) Своими руками, Строительство, Тисэ, Длиннопост

Получилось быстро и хорошо, учитывая, что времени на стройку, в связи с обстоятельствами, стало гораздо меньше.

Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса) Своими руками, Строительство, Тисэ, Длиннопост
Строительство дома своими руками по Тисэ (часть 12. Штукатурка армопояса) Своими руками, Строительство, Тисэ, Длиннопост
Показать полностью 6
52

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс.

Т-образное соединение стен.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Хомуты по армопоясу каждые 30 см. Около проемов, углов и т-образных соединений стен - дополнительные промежуточные хомуты через 15 см.
Для крепления балок перекрытия каждые 60см по четырем стенам одного направления болты 10х120 с шайбами для лучшей анкеровки. Где-то попало на хомуты, как на фото, где-то прикручивал проволокой дополнительные поперечные прутки арматуры. Верхняя часть болта вкручена в бруски, которые остались еще с фундамента и обноски. потом обклеил скотчем для защиты от бетона

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост
Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Купили еще одни подмости и доски 50х150, соорудили из них и подкосов, которые использовали еще при заливке колонн, такие импровизированные леса.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Подкосы добавили жесткости в пролетах и защиту от падения конструкции вбок. Сами по себе - подмости на тонком OSB не очень устойчивая конструкция, тем более, что эта высота помоста конструктивно не предусмотрена.Максимально разрешенная - заводской помост на уровне второй ступени сверху.  Где-то подкосы прикрутил к OSB, где-то, как внизу на фото - просто распер в нижние ступени подмостей. Здесь же горизонтальный брусок 50х50 распирается в стены от падения.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Быстро разбирается и переносится на новое место. В спальне на заднем плане видны джунгли Амазонки, проросшие в незакрытое листом место пола. Думаем так и оставить - красиво)

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

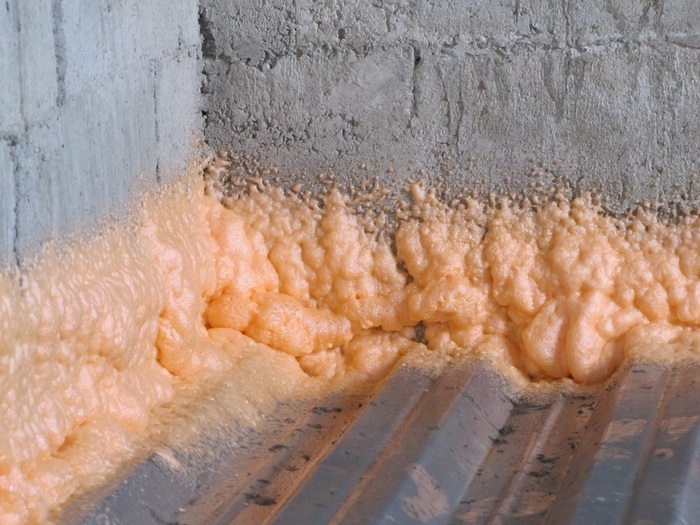

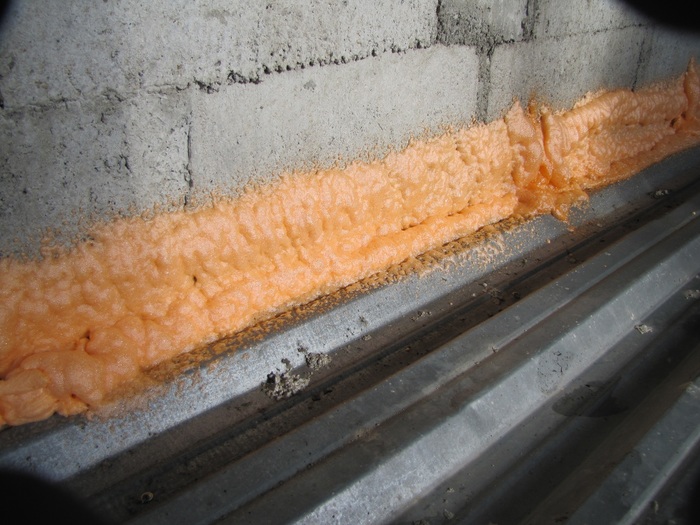

Не знал, с какой силой будет распирать монтажная пена при расширении, поэтому перед запениванием закрепил опалубку в местах соеинения блоков  все теми же стяжками из арматуры и зажимов.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Заливка. Погода внесла коррективы, поэтому все растянулось на неделю. Пришлось делать вертикальные отсечки с холодными швами. Для армопояса мешали Цемент\крупный песок\щебень в пропорции 1\3,6\2, вода 0,75, пластификатор С-3 . Армирование плотное, нужна была довольно подвижная смесь, которая хорошо бы зашла во все узкие сопряжения. Вибрирование глубинным вибратором.  Незаменимая штука.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Конечно, лучше заливать за один раз, но, в итоге вышло 62 замеса, один замес уходил чуть больше, чем на погонный метр стены, по расчетам - примерно 2,5 куба, а за день удавалось никак не больше 20-ти. Бетононасос не предлагать. Для работы с ним нужно возводить леса из нескольких кубов леса для одной лишь заливки, а оно мне не надо. И большой вопрос, насколько аккуратно он сможет "плюхнуть" бетон в один ряд опалубки, закрепленной лишь каркасом арматуры и пеной.

Все отсечки сделаны в относительно безопасных местах. Все промежутки над проемами залиты за один раз, конечно. Опалубка все прекрасно выдержала, раздавалась в стороны только в пределах люфта перемычек в посадочных прорезях. В общем и целом, опалубкой я доволен.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Я говорил, что стена (вообще-то именно опалубка армопояса, а не вся стена) стала ровнее, но не идеально ровной) Полистирол подкорректирую пилой перед оштукатуриванием. Пену, естественно, срежу вровень со стеной.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Потеки были в некоторых местах по стыку со стеной, где пена недостаточно расширилась - моя недоработка, понадеялся на расширение, и изредка текло через верх при вибрировании.

Строительство дома своими руками по Тисэ (часть 11). Еще про армопояс. Своими руками, Строительство, Тисэ, Длиннопост

Вот так закончилась дождливая весна 2017-го.
