Принесли вот такой интересный фотоаппарат на ремонт(замена штор). Спойлер - понравился!)

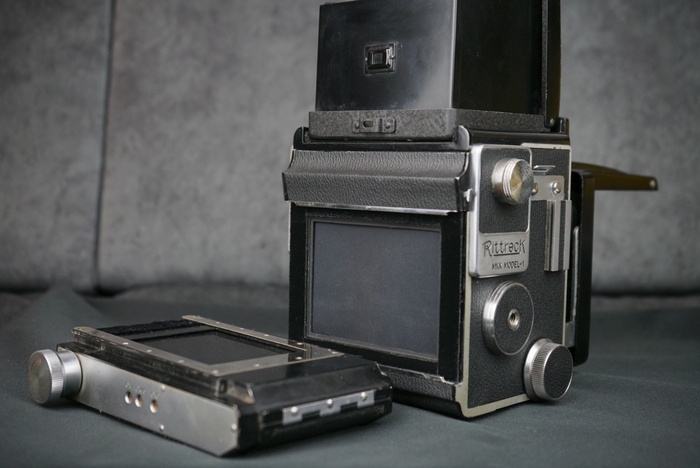

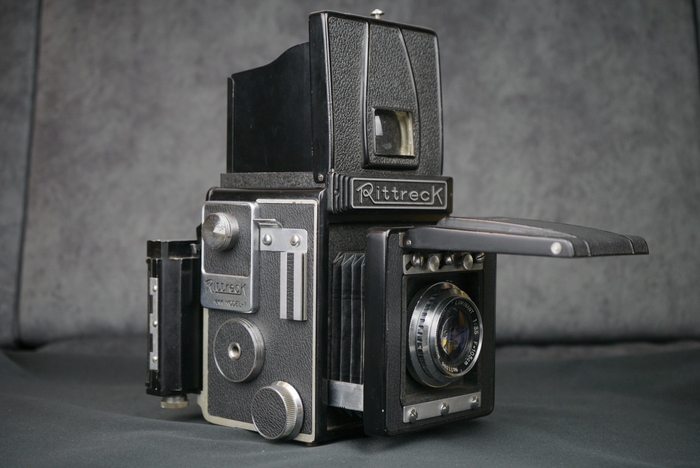

Значит что это такое - Зеркальный(!) японский фотоаппарат для кадра 6х9 (см). С мехами для большого диапазона фокусировки и шторным затвором! Да, меня просвятили уже, что были шторные затворы и больше(я не знал ранее), например Graflex выпускал камеры Speed Graphic формата 4x5(это уже в дюймах. для форматных аппаратов уже всегда считают в дюймах), но у графлекса шторные затворы своеобразной конструкции, немного другая кухня. Но тот же Graflex выпускал камеры и 5x7(это гигант просто) с зеркалом и шторным затвором. Это я к чему - такого размера шторные затворы и зеркала - большая редкость. Этот фотоаппарат имеет некое пограничное положение - уже человеческий затвор и зеркало, но все еще не малый размер.

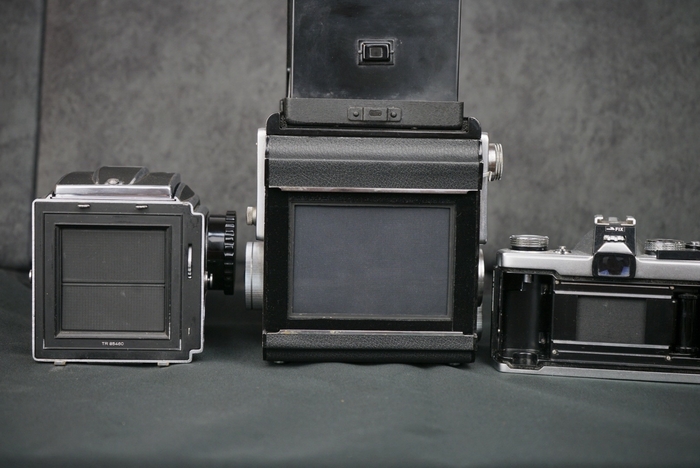

Вот для сравнения молоформатный Olympus OM-1 и обычный среднеформатный 6х6 Hasselblad.

Вот кстати шторку от малого формата положил сверху. Ну колосс!

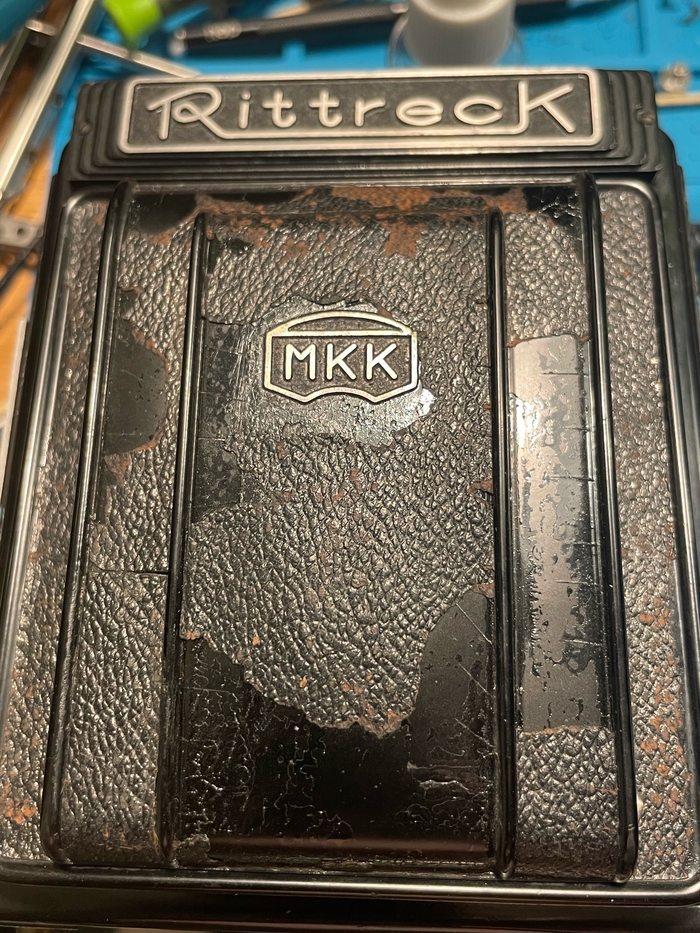

Пришел в весьма бывалом внешнем состоянии. Разбираем!

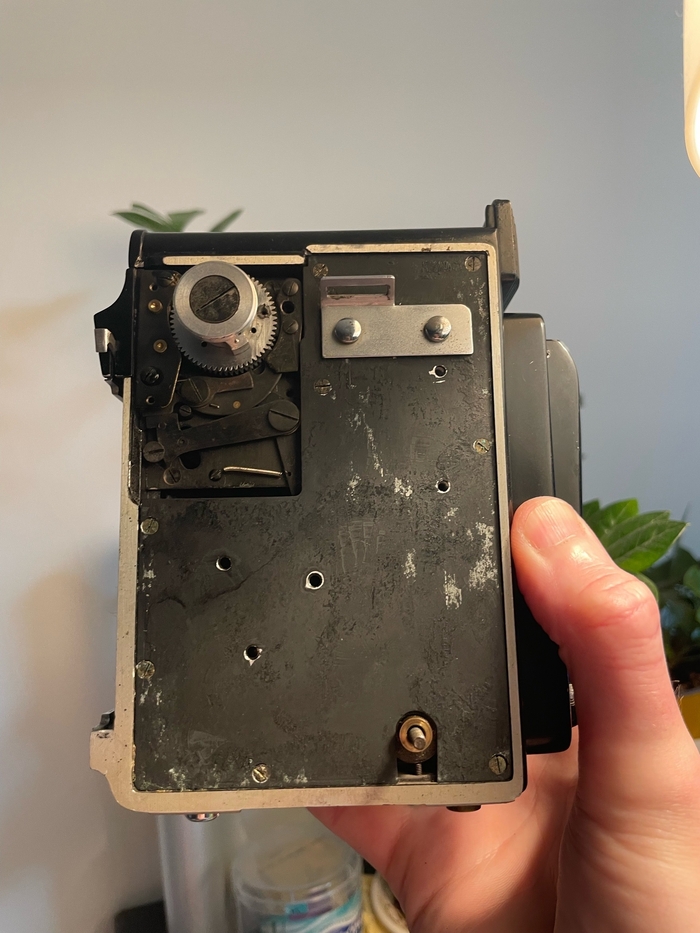

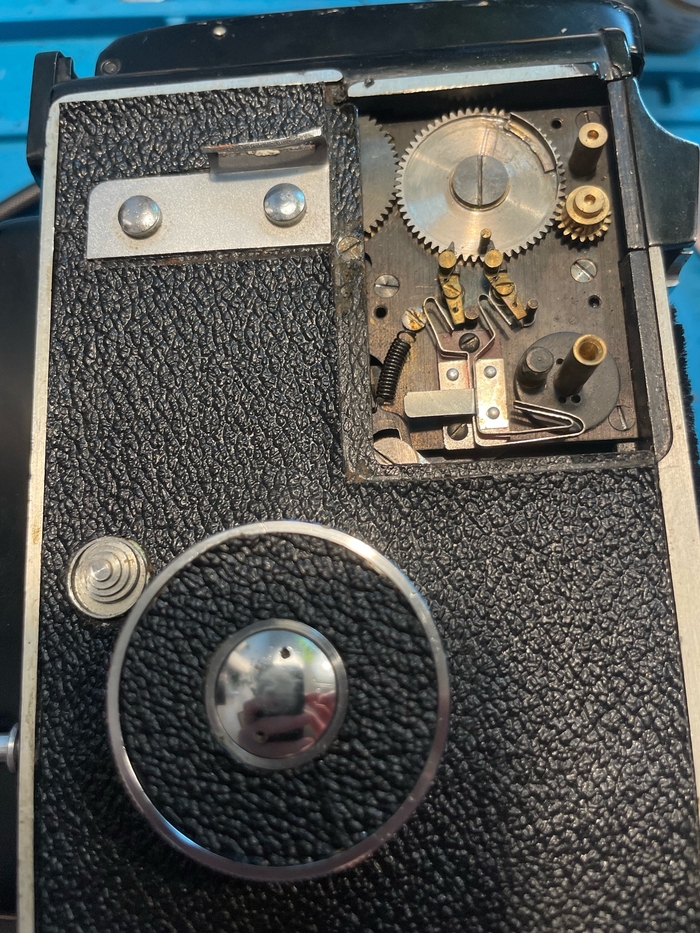

Если снять ручку и панель - механизм там такой

Раздеваем дальше

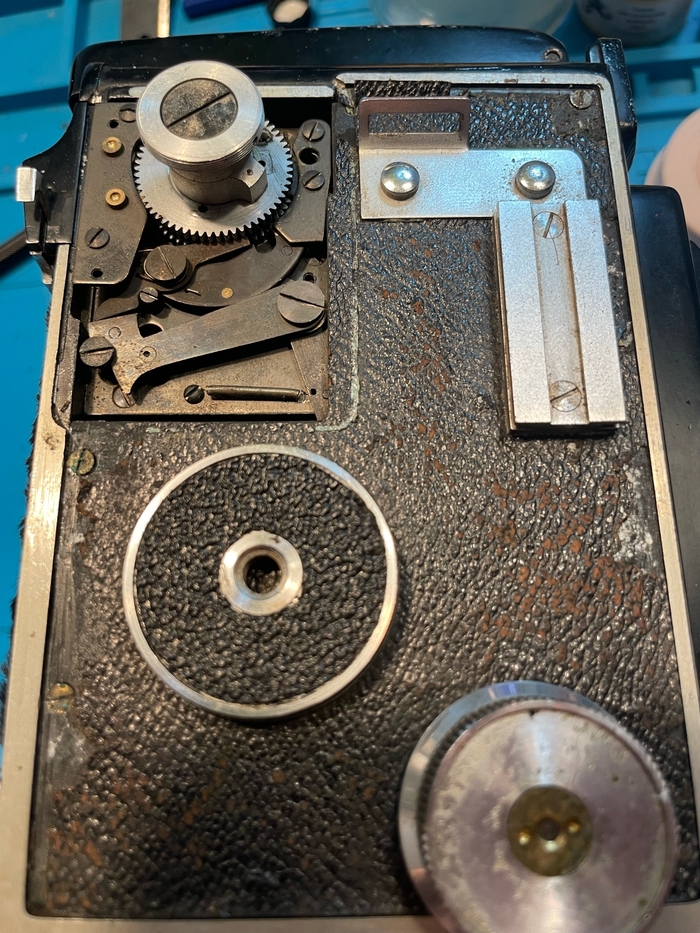

По левой стороне все. Теперь правая

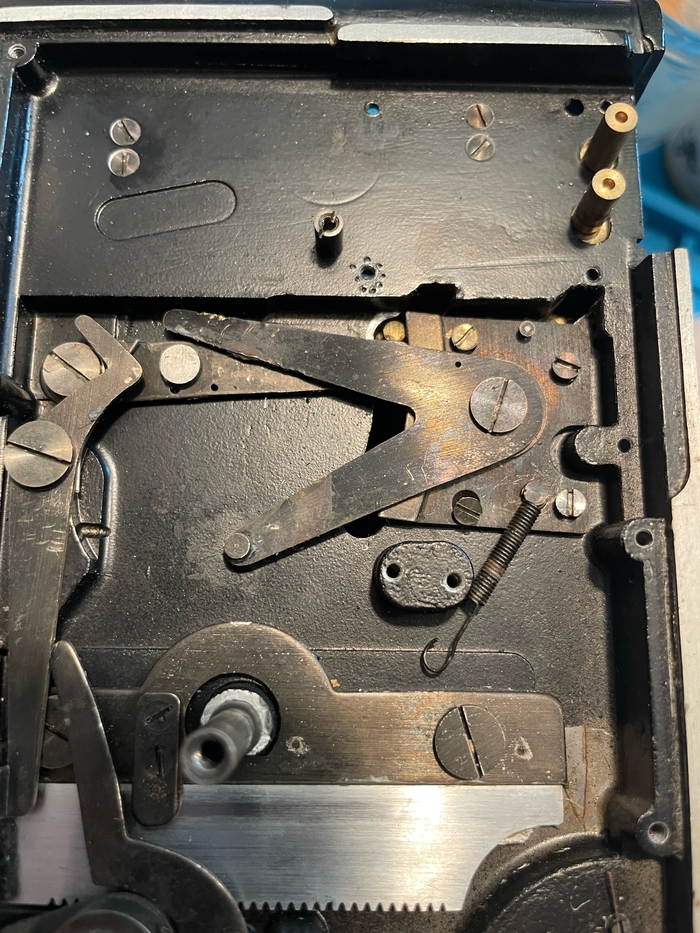

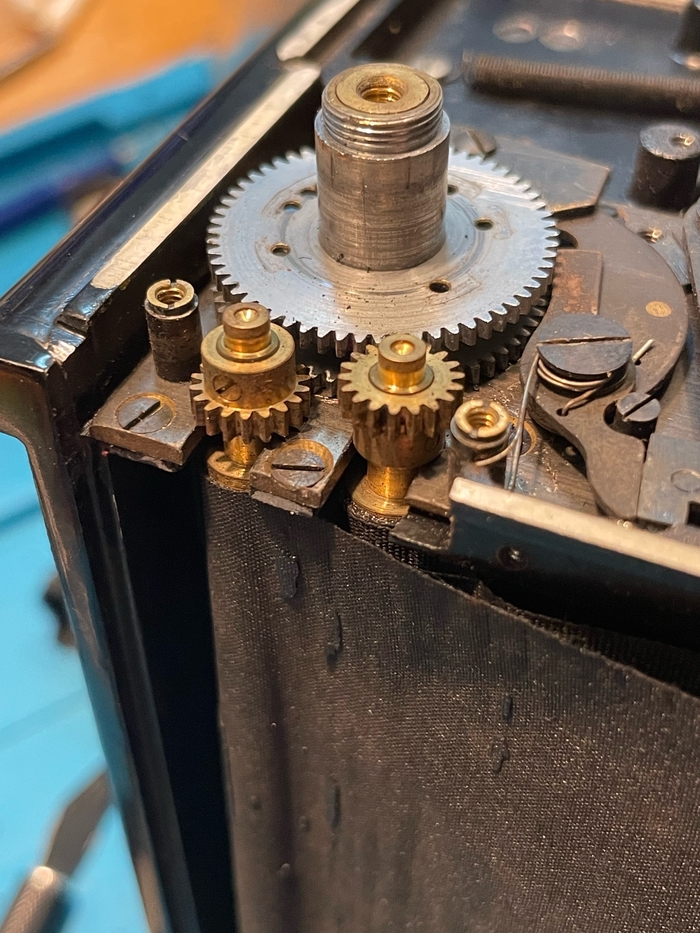

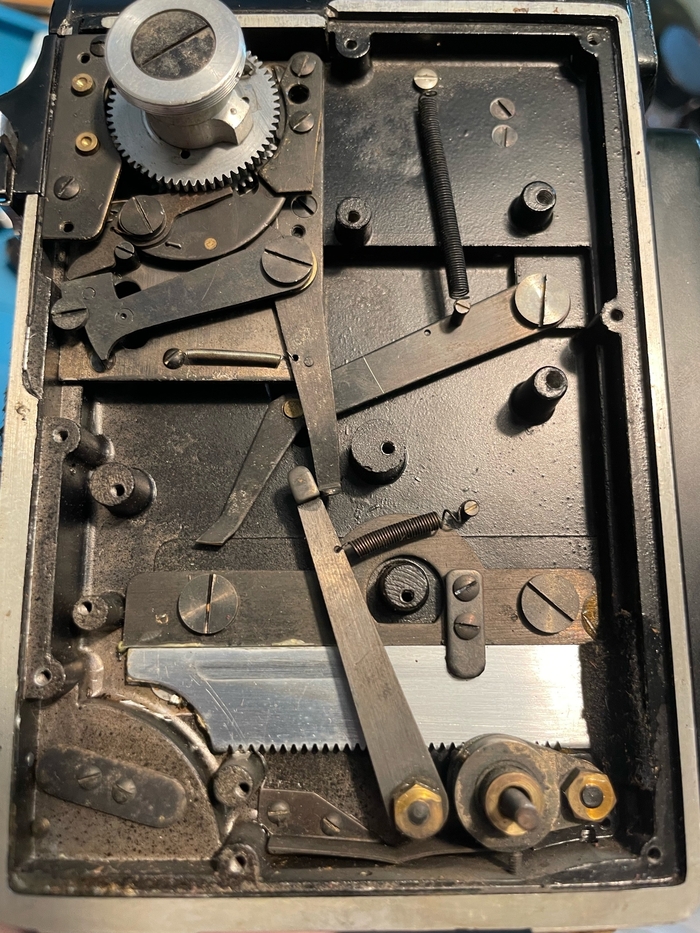

А вот если доснять остатки оклейки и открутить панель - механизм общий такой.

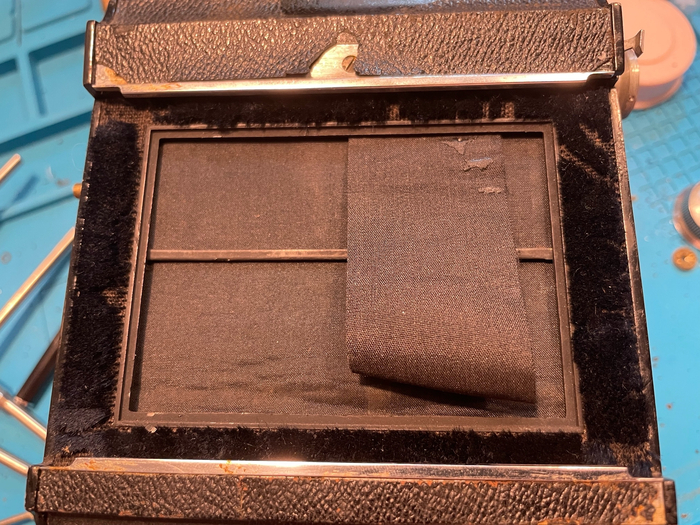

Снимаем заднюю панель. Теперь может вынимать шторы

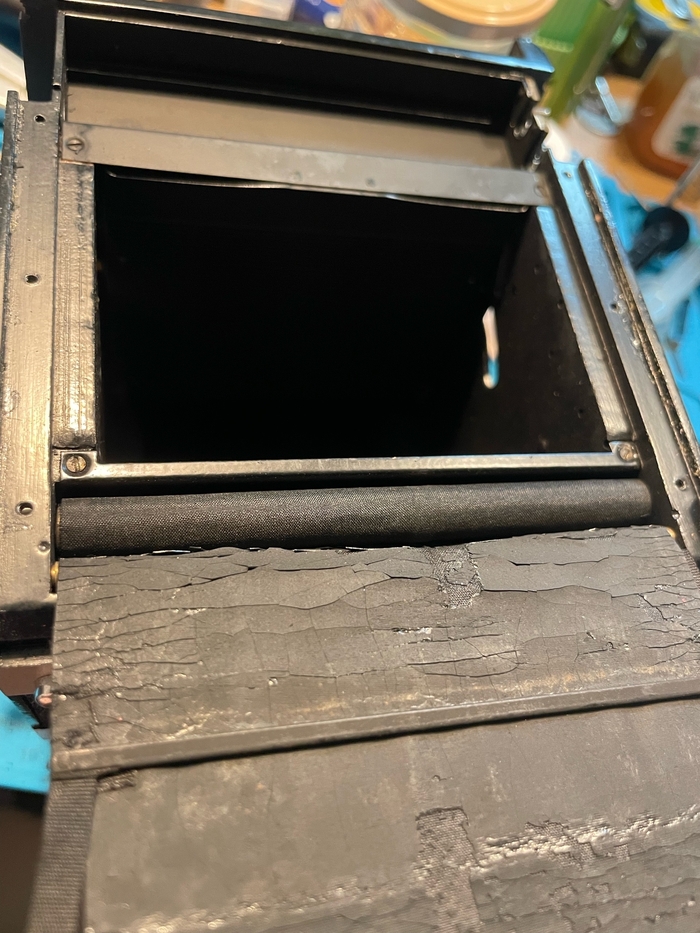

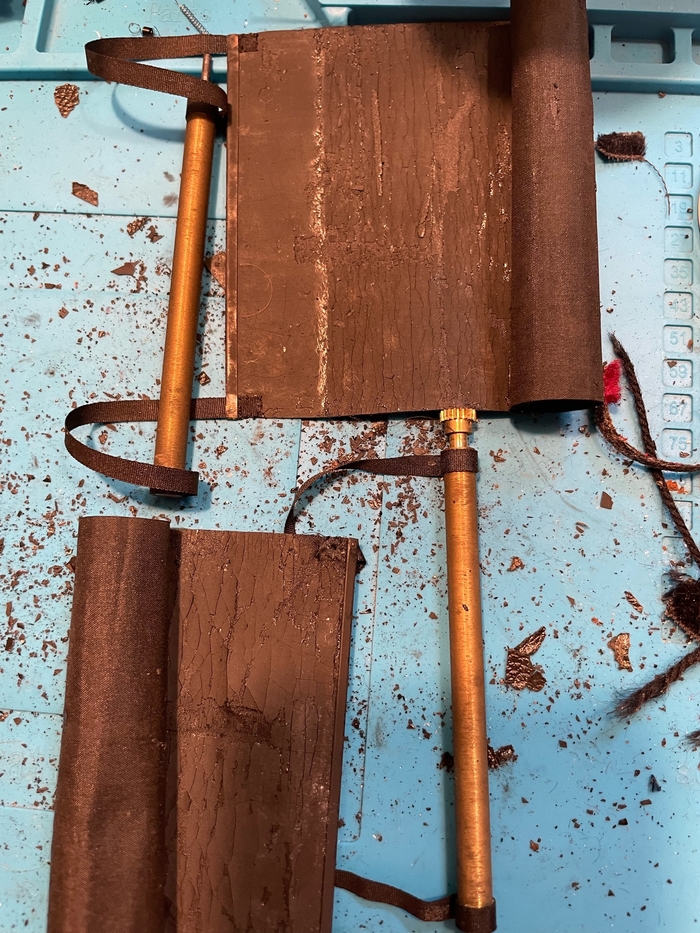

Собственно состояние штор.

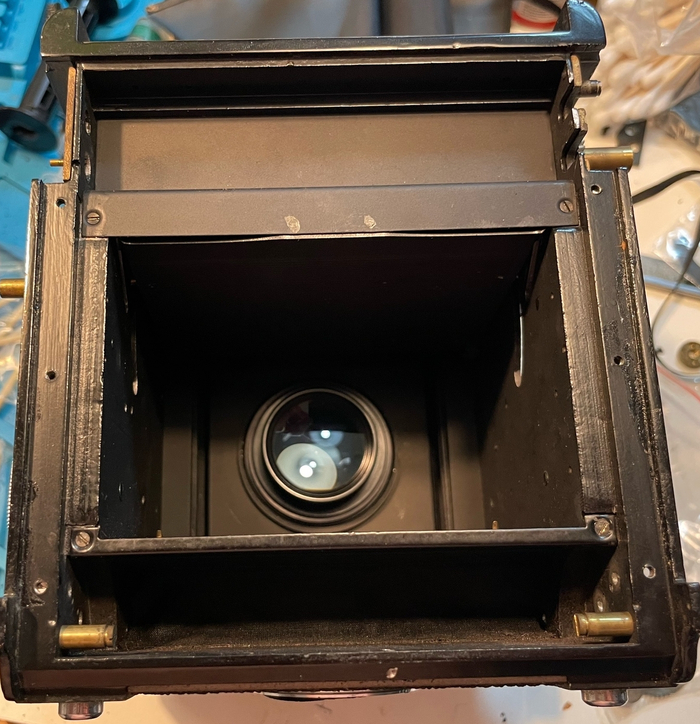

Сверху тоже снял шахту, и фокусировочный экран. Его удалось просто выдвинуть назад, не нарушая регулировки в будущем, так проще будет настроить. Тут он стоит хитро - для компактности зеркало и экран находятся под углом.

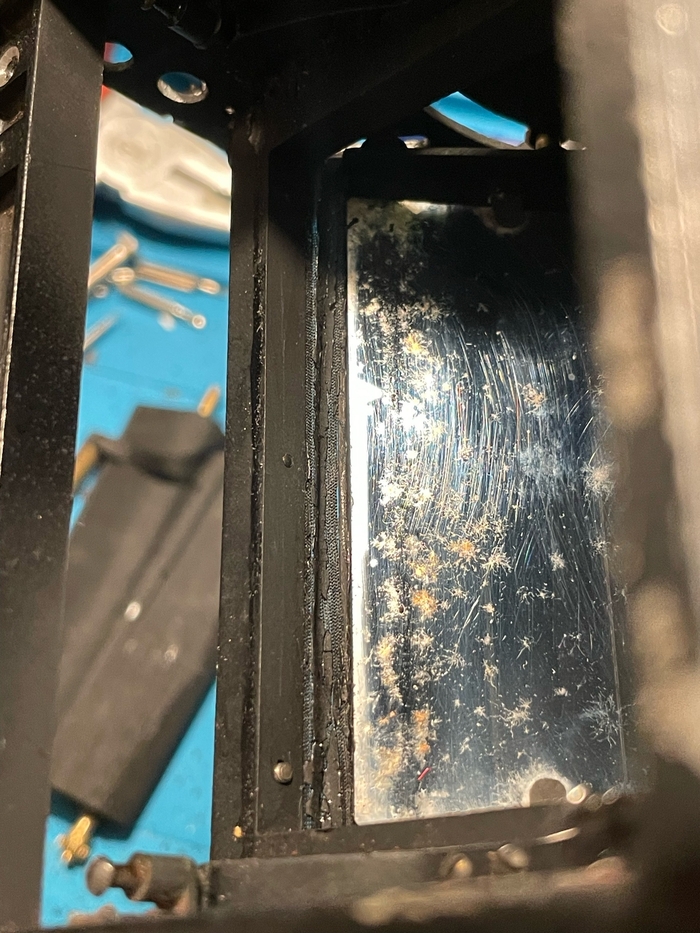

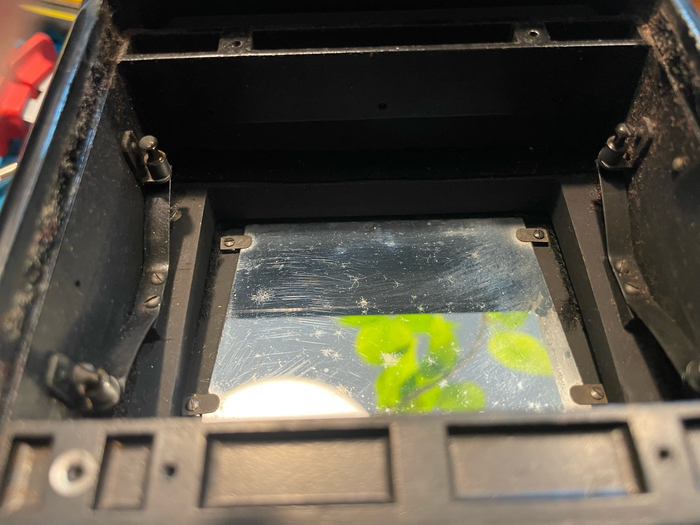

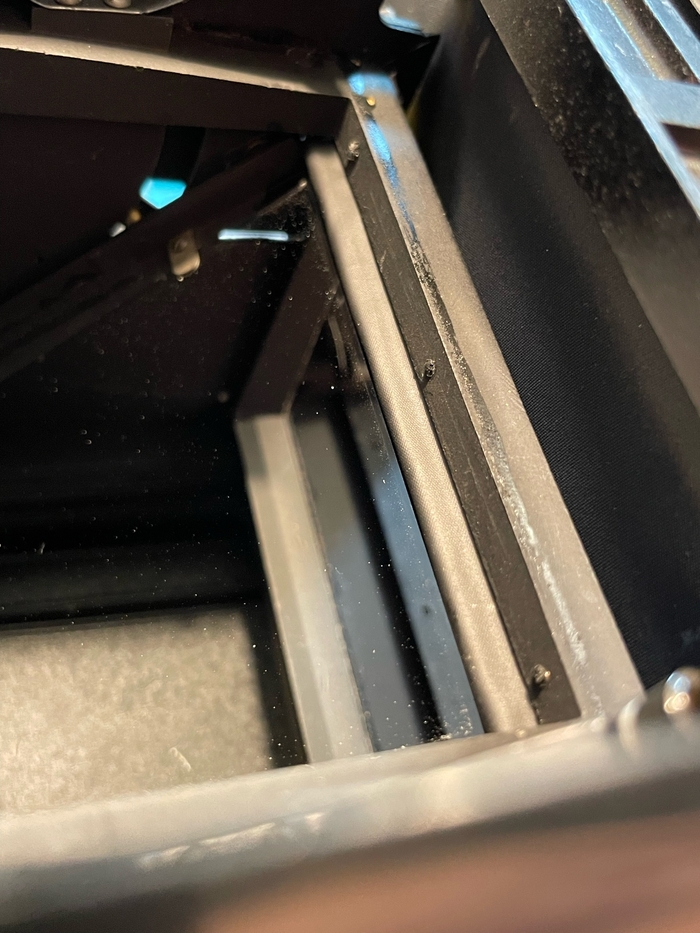

Зеркало в целом в нормальном состоянии, но грибок проел амальгаму местами.

Светозащитная тряпочка осыпалась так же как шторы.

Так же заметил что в объективе диафрагма не открывалась больше 5,6. Обсудили с заказчиком фронт работ, кроме всего решено зеркало все же ставить новое красивое. Штош, начнем приводить его в порядок!)

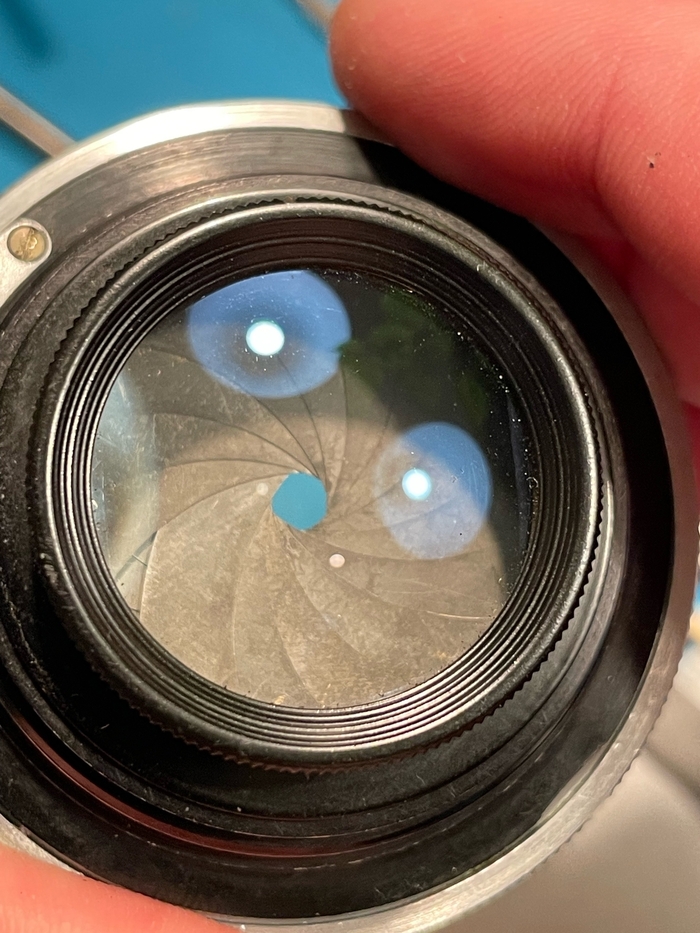

Начать решил со всего фокусировочного, первым пошел объектив. Снял линзоблок. Проблема в целом уже видна.

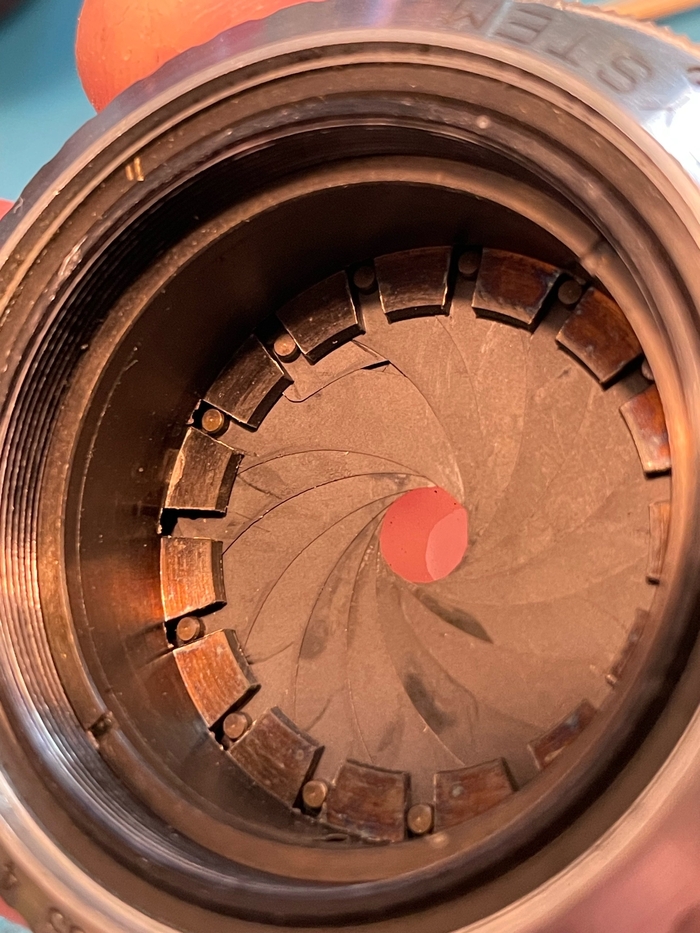

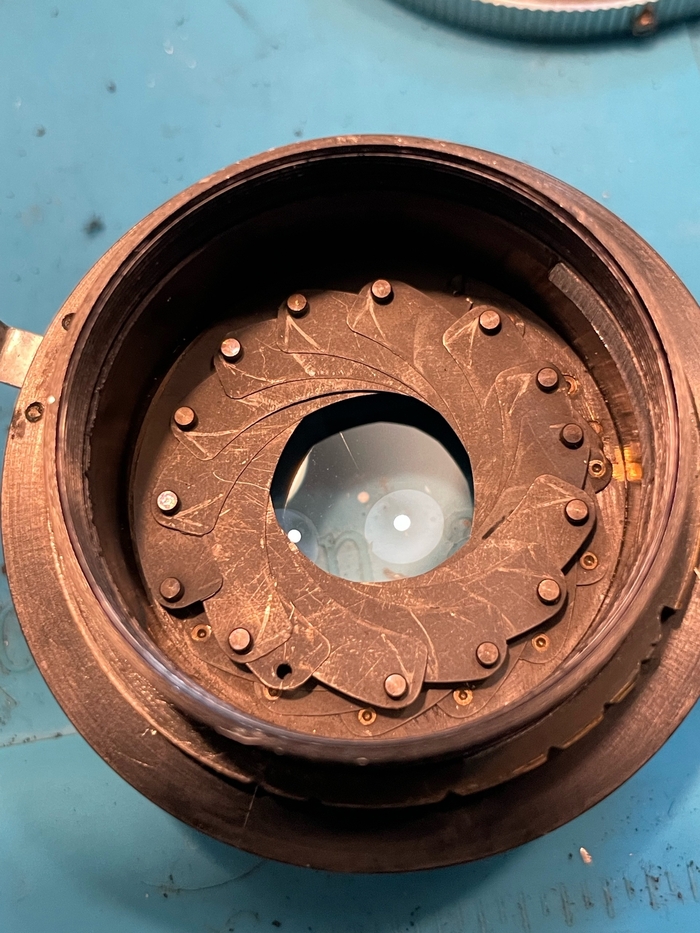

А вот собственно в чем причина

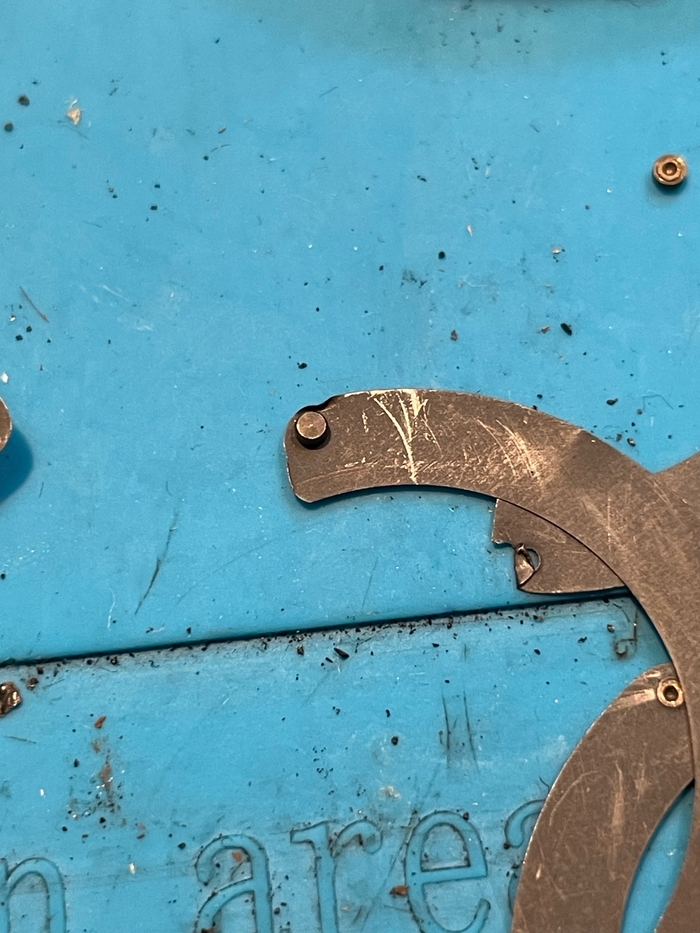

Как видите 2 лепесток уничтожен, второй подзамят. Так же из других двух выпали оси. одна из них видна выше, цилиндрик такой. При чем одной оси внутри уже не было, видимо его разобрали уже чтобы вытряхнуть то что болтается и продали в таком виде.

В общем причину этой поломки вижу такую. У объектива нет конструктивно упора, если крутить в сторону открытия диафрагмы. Упор - естественное сопротивление лепестков. При этом если объектив закручивать, именно за это кольцо и в таком направлении легче всего крутить, тем самым испытывая лепестки диафрагмы на прочность.

Самый убитый лепесток отложен, остальные поправлены, оси вклеены, все вымыто и собрано назад. Дополнительно в механизм подложил кусочек пластика, тем самым сделал так нужный упор. Теперь все работает, но нужно быть впредь осторожно с ним. Отсутствие одного лепестка видно, но никакой лишней щели не получается, что прекрасно.

Далее Зеркало. Механизм перебран и промыт, зеркало снято, остатки тряпки отколупаны.

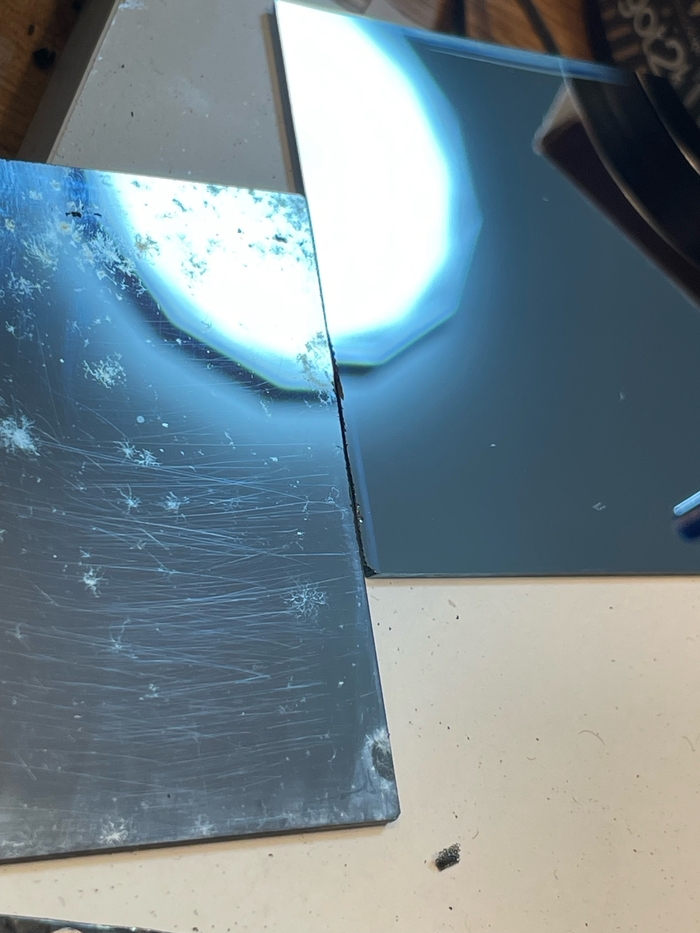

Новое зеркало вырезано. Красота?

Новая тряпочка из шторной ткани так же вырезана и приделана.

В корыто для зеркала приклеивается. Так же в корыто приклеивается демпфер зеркала, на фото его еще нет.

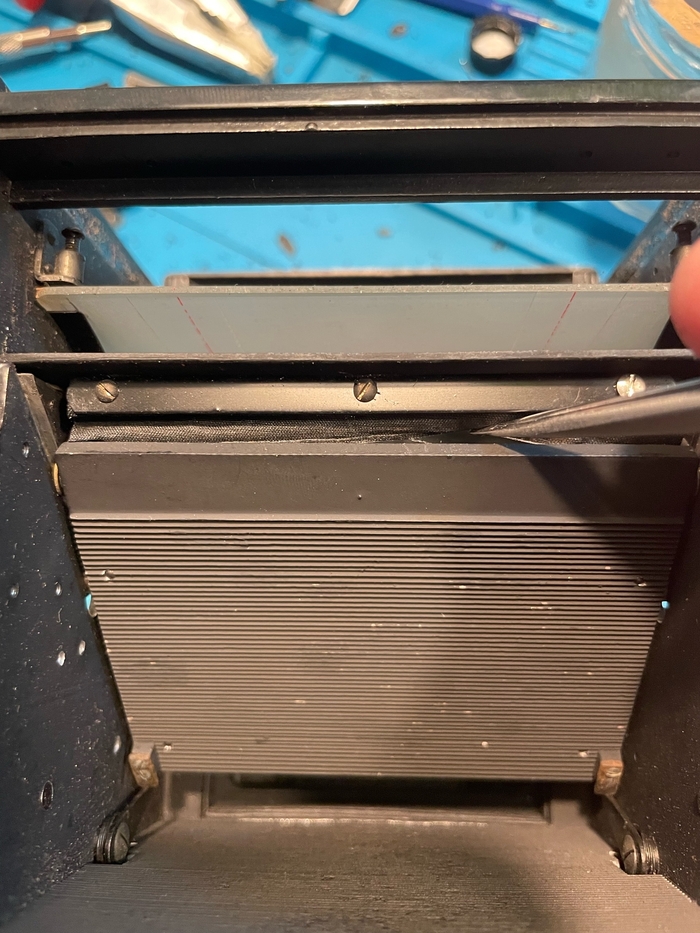

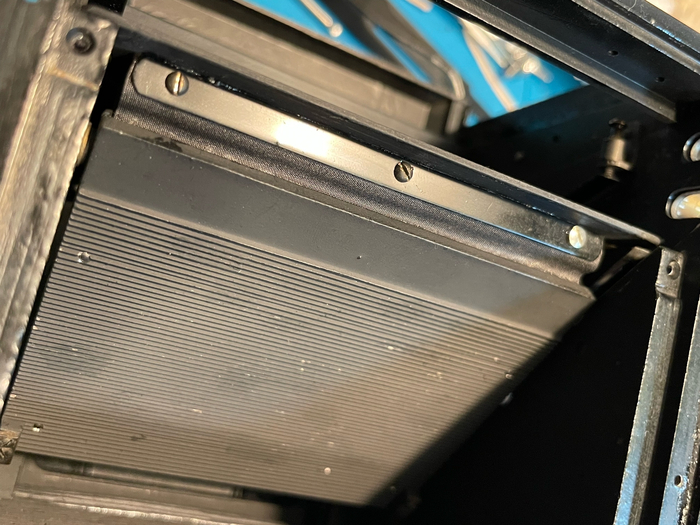

А вот и накрыто зеркалом сверху. Ну лепота! Главное с размером тряпочки не прогадать, т.к. при закрытии зеркало ныряет назад, поэтому в открытом положении тряпочка топорщится.

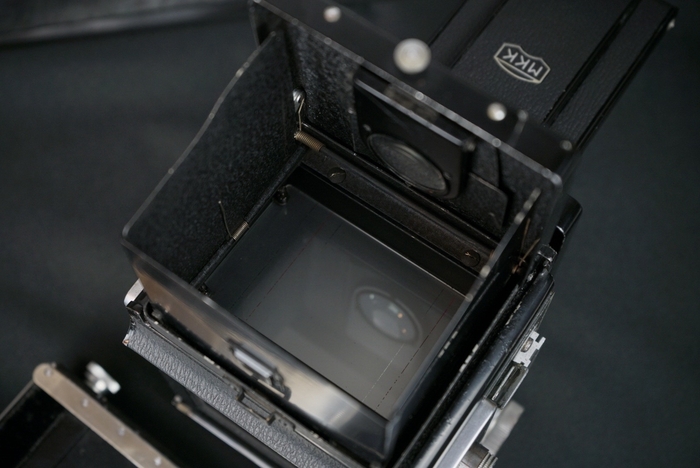

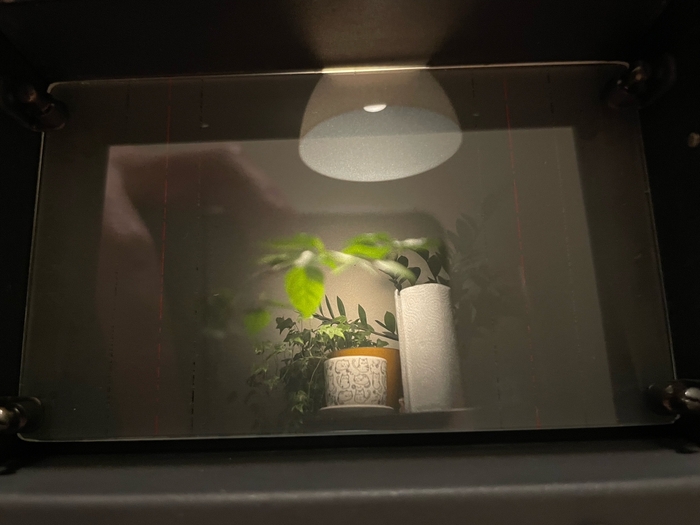

Накрываем фокусировочным экраном и вообще красота. Достаточно светлый для экрана без коллективной линзы. И фокусироваться легко. С механизмом фокусировки и зеркала закончено.

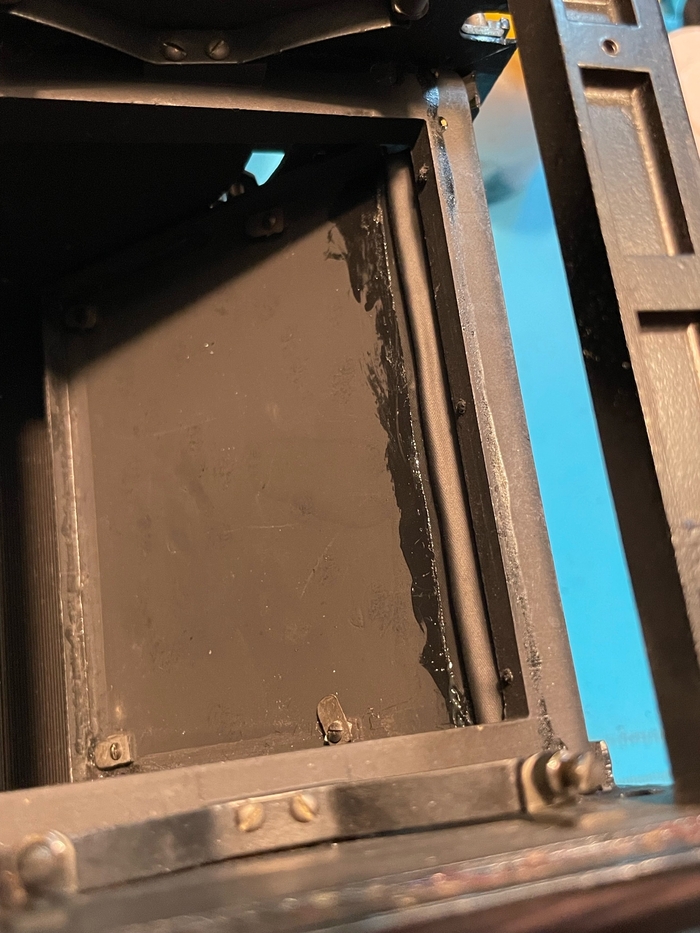

А далее самое вкусное - затвор. Шторы загадили все вокруг. Шторные затворы на малом-то формате все вокруг загаживают, а такого размера - в разы больше.

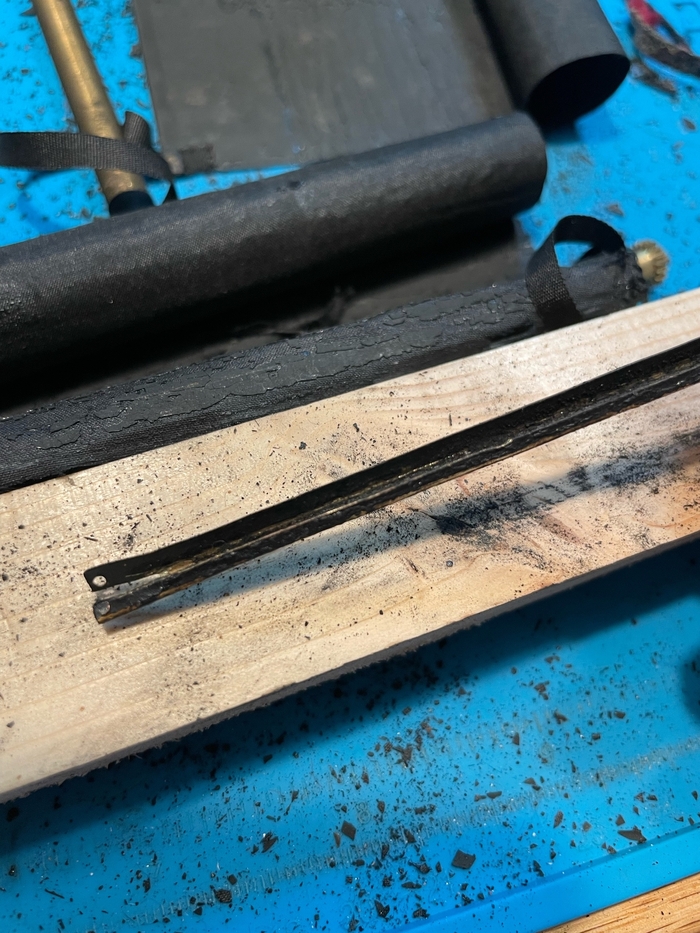

Борки(металлические края штор) согнуты в два раза, а не один, как я хотел. Такую борку очень сложно раскрыть, а в таком размере сделать это аккуратно и приклеить туда шторку ровно невозможно. Борка изгибается дугой, и ее не выпрямить пока не согнуть обратно. Распрямлять полностью нельзя - металл лопнет.

Принято решение сделать борки новые, а штору обернуть вокруг, как на старых затворах(не только старых, для более мягкого звука работы это делали и в 70х).

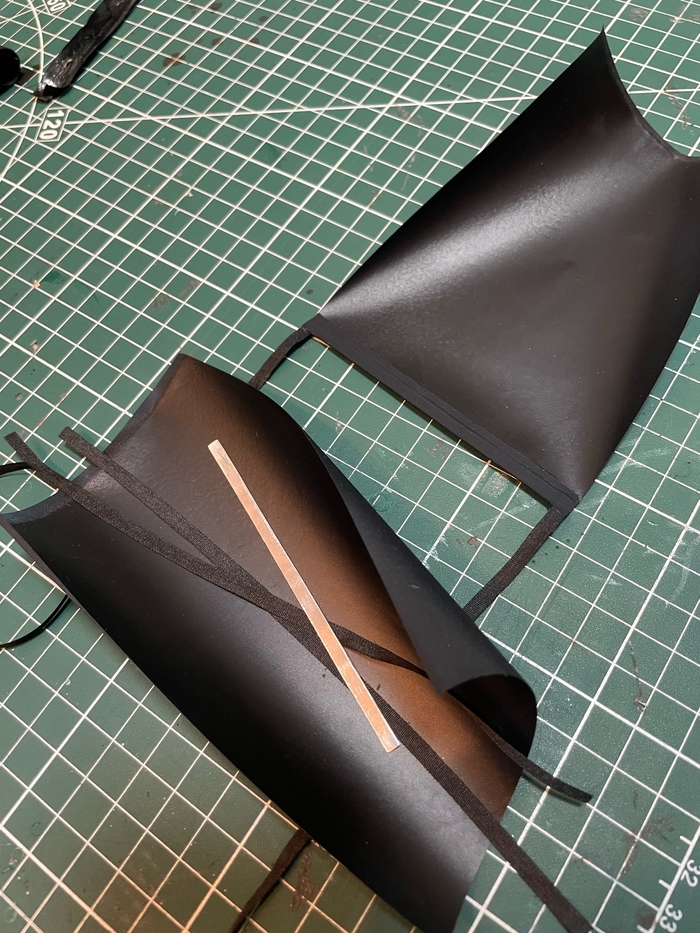

Собственно вырезаны новые борки, тесемки, шторы.

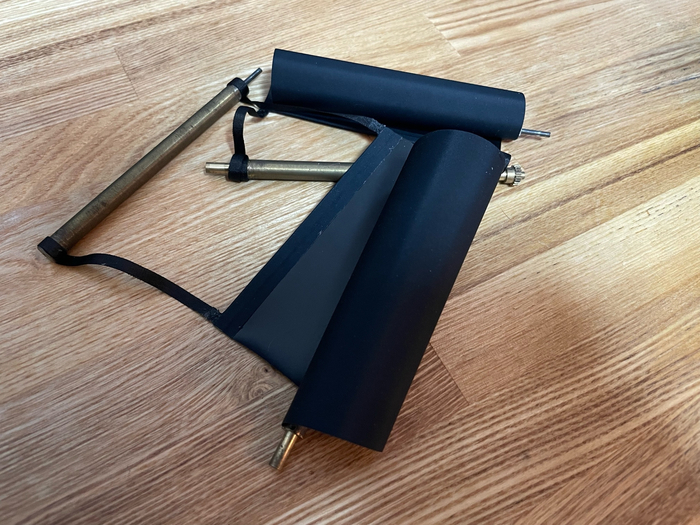

Все это наклеено на оси и гильзы

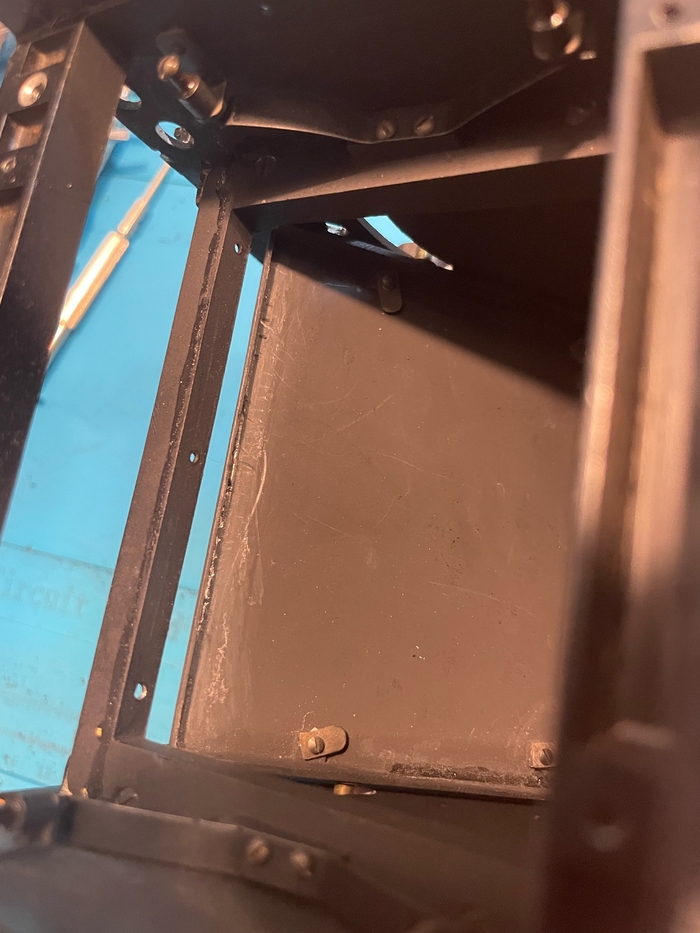

Подготовлено пространство для установки. Установлен декоративный щиток.

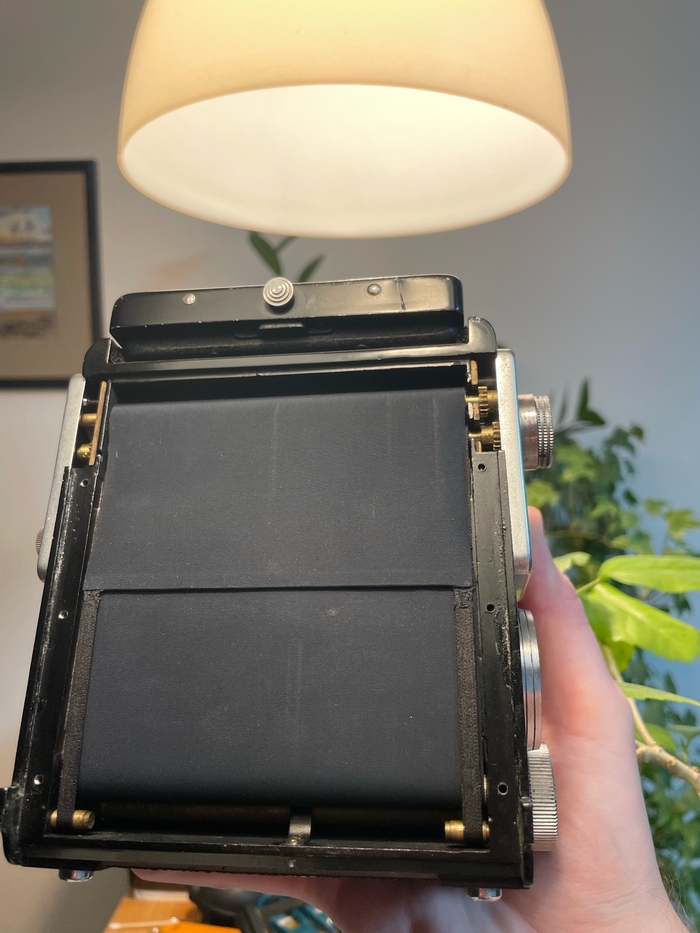

Ну и собрано

Так на мой взгляд выглядит уже не стыдно) Дальше долгая настройка, чтобы все работало как надо. Механизм попался капризный - пружины гильз очень устали, поэтому добиться приемлемой выдержки было не просто. Механизм фокусировки был без особых вмешательств помыт и смазан.

Собственно сборка. Фотоаппарат мне понравился, и вне общей суммы ремонта решил переклеить обшивку на нем по корпусу, ну навроде подарка. Старой оклейке плохо, фотоаппарат хорошо работает, и хочется чтобы он и выглядел хорошо.

Кружок кройки и шитья открыт!

Боковые панельки вычищены. Ну так же намного приятнее?

Чем вот так)

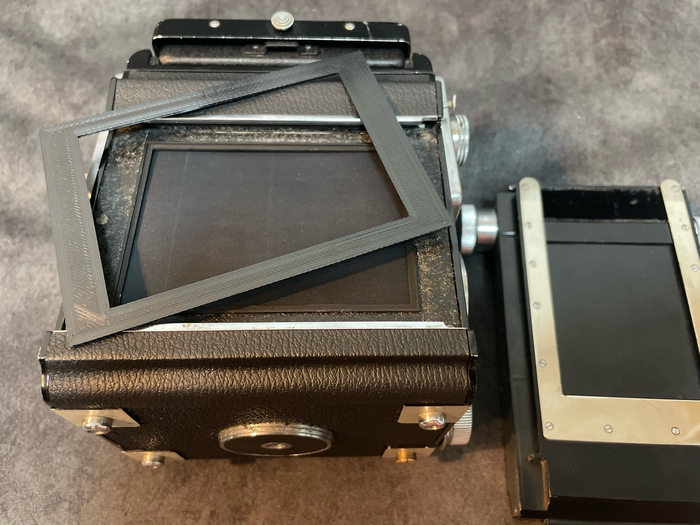

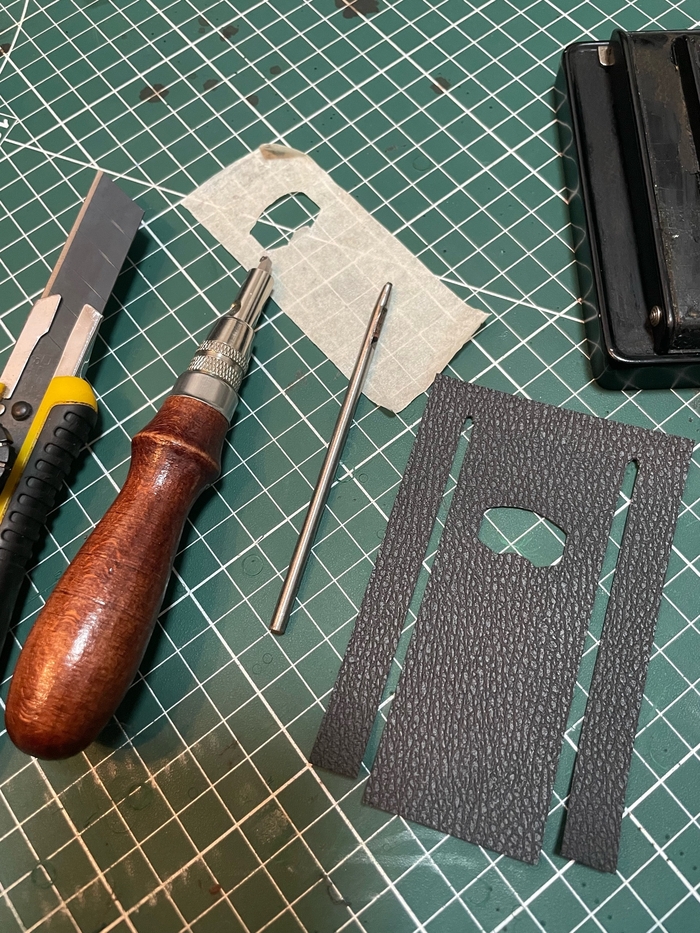

Собственно по всем элементам были размечены и вырезаны шкурки. Даже наклеены! По задней част - старая щетка-уплотнитель кончилась, на ее место купил новый подходящий материал, но он тонкий, всего 1мм вместо старых 3. Для восполнения зазора была из пластика напечатана вот такая рамка.

А вот уже и рамка с наклееным уплотнениеи.

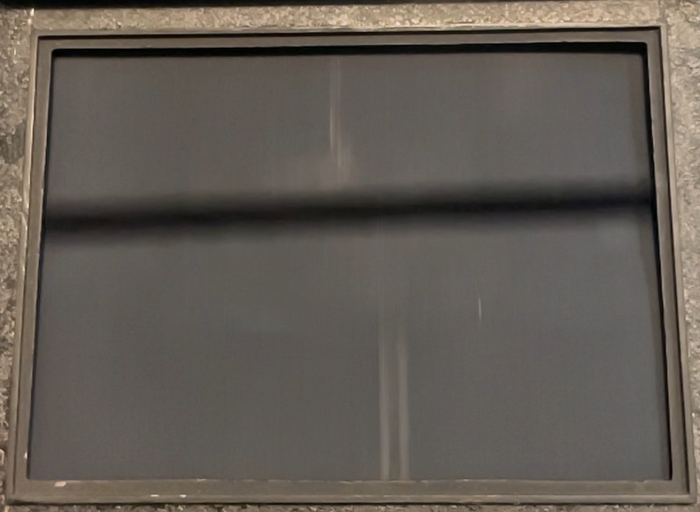

Собственно фотоаппарат очень понравился по конструктиву, интересный, необычный. По механизму выстрадал из него 1/500 скорость затвора как 1\400. Дело в том, что у него затвор изначально медленный, выдержка синхронизации 1/20. А тут пружинки совсем слабые, он двигается еще медленнее своего номинала. Щель получается совсем маленькая, но меньше сделать уже нельзя - получаются артефакты. А с такой получилось все еще держать кадр равномерным. Лучше не сделать, и надеюсь шторы не ослабнут со временем. Но такое возможно, постарался владельца об этом предупредить, дополнительная подтяжка возможно потребуется, если какая-то из штор ослабнет.

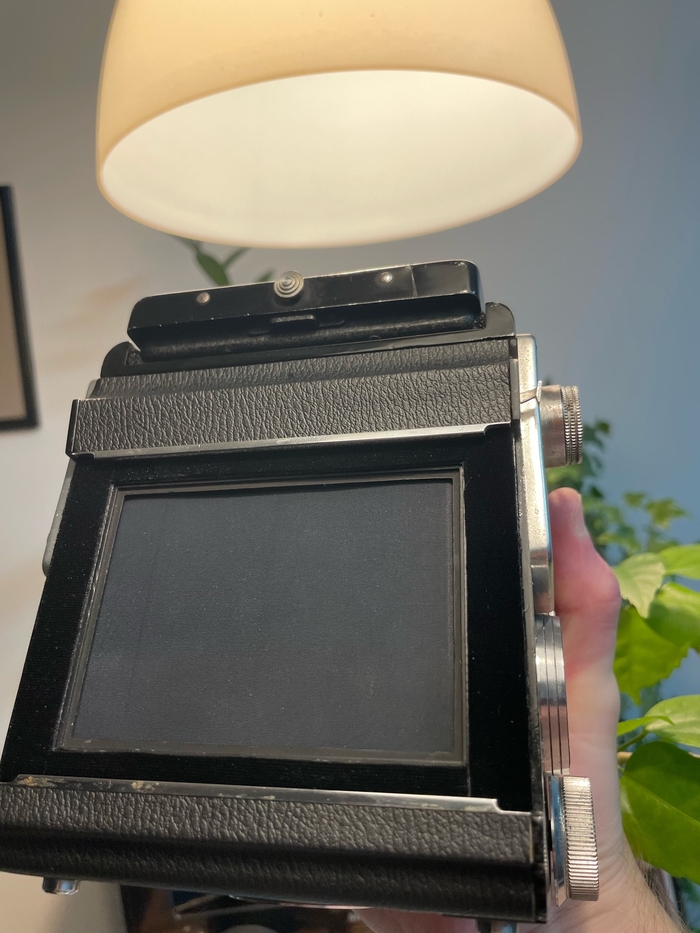

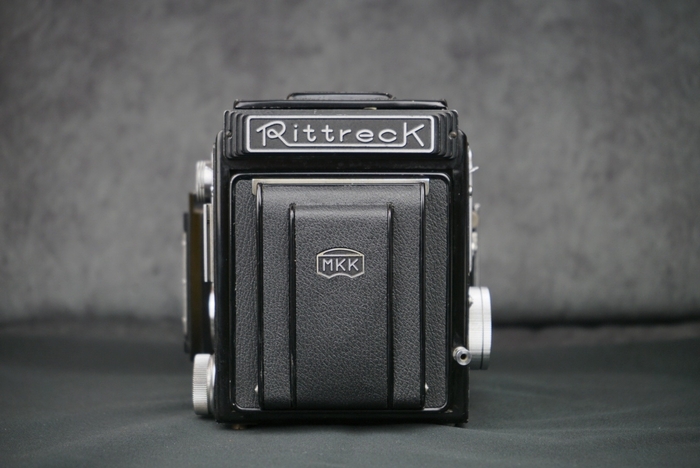

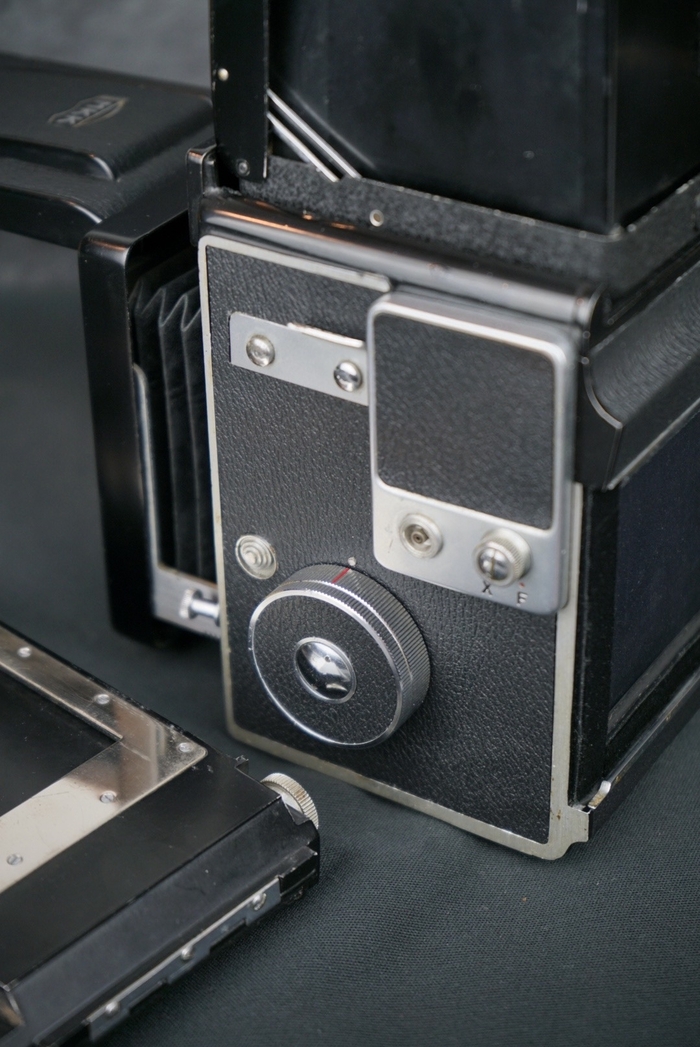

Ну и финальный вид!

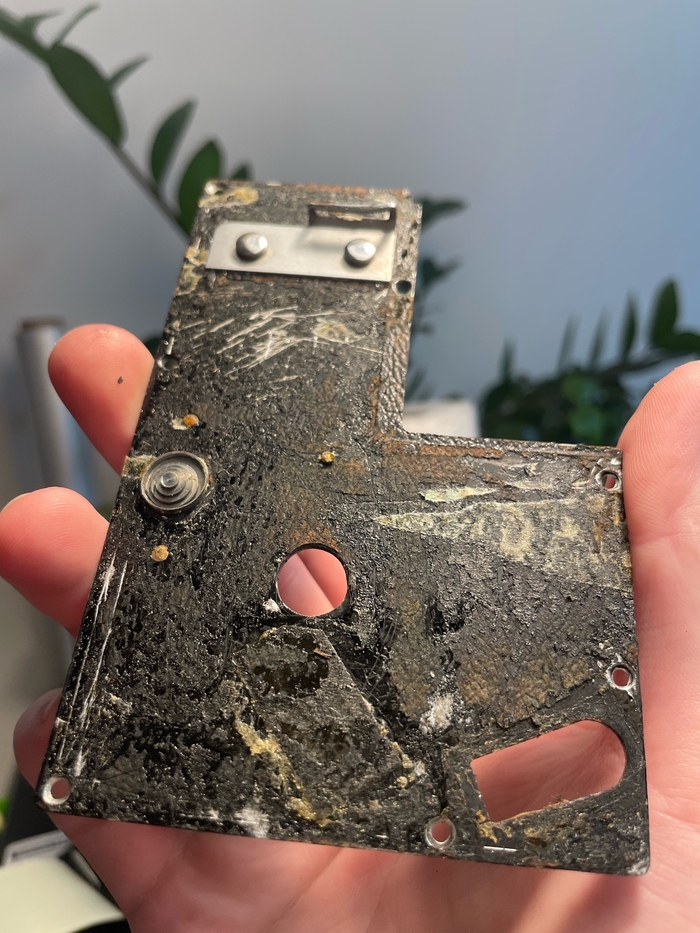

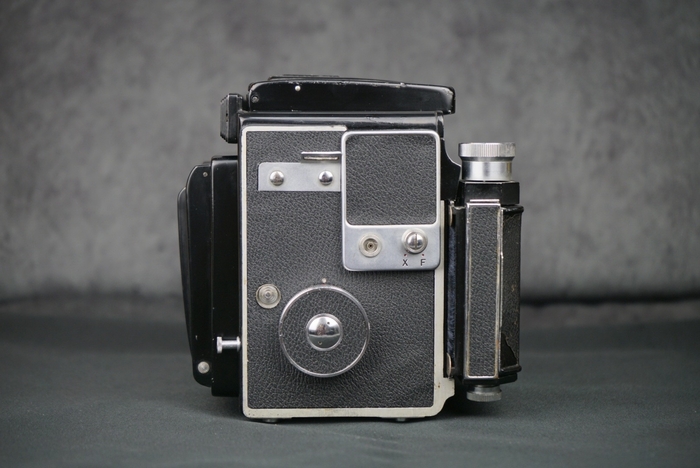

А вот та самая пимпочка на левой панели!

Это на самом деле метка положения взводной рукоятки. На самой ручке есть красные полоски, и напротив метки это как раз нейтральное\взведенное положение ручки. Прошлая шкурка была наклеена прям поверх, а тут я все ж повторил все отверстия. Мне ооочень нравится эта милая деталь. Не какая-то позорная наклейка, а металлическая метка, приклепанная к корпусу, но стоящая заподлицо с кожей.

За сим все, аппарат возвращен владельцу, надеюсь не подведет.

По поводу ремонтов ваших аппаратов телега и вк- @ekilevph

Всем добра и традиционно берегитес ебя.
