Прислал мне приятель пожелание. Типа нужен таганок. Эскиз в общих чертах прилагается, конкретики никакой. Типа делай на свой вкус. Ну чо. Сперва накреотивил в САПРе и рендернул:
Чувак такой "уиииии... это то, что мне и нужно!"

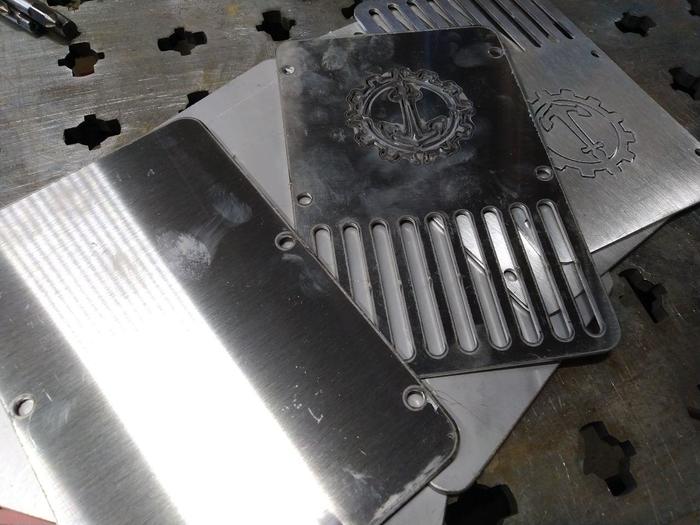

Ну раз так - ставим в работу. Сперва - лазерная резка. Материал - AISI 304, 2мм.

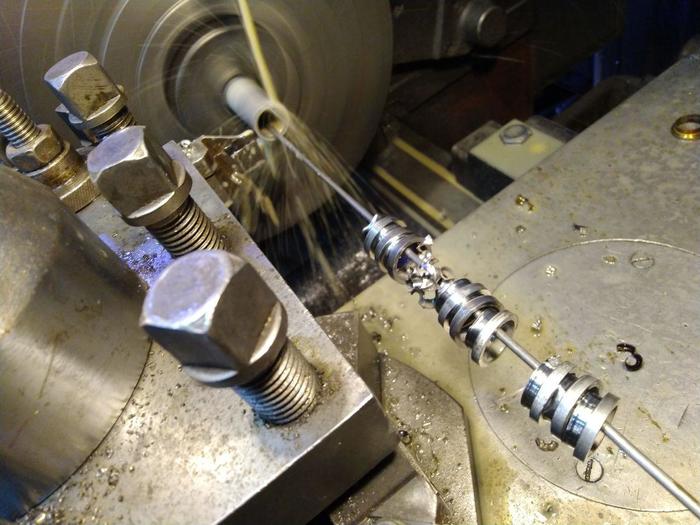

Ну, не без чебурашки, канеш... но в целом - походит. Дальше - колечки. Сперва я пытался согнуть в колечко пруток Ф4, но быстро осознал, что этот путь приведёт меня исключительно в уныние и отчаяние. И решил порезать нержавейную трубу на колечки и ими уже соединить детали. Когда у тебя на хозяйстве 16К20ПФ1 - это не очень сложная задача.

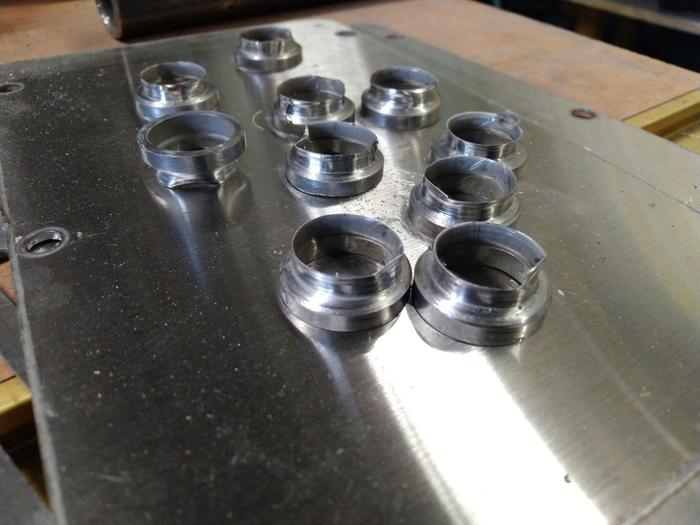

Однако, резец не по нерже, а по чугуну, да и тупой изрядно... а пластинки новые никак не приедут. Короче, видите этот рукав на деталях?

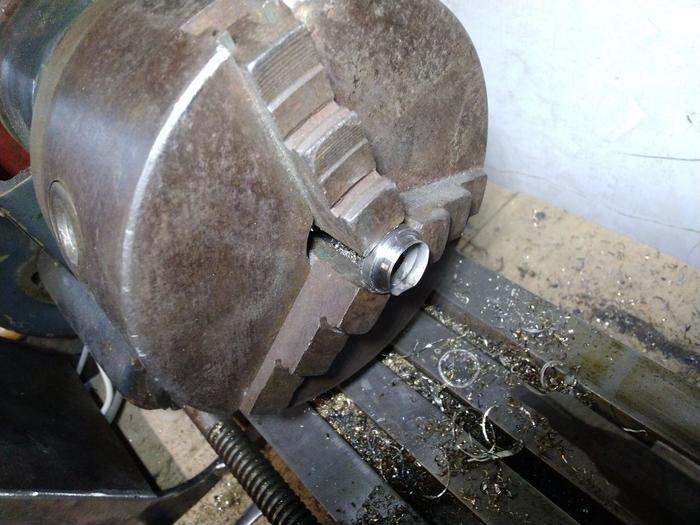

Драть его вручную на шлифовалке - не круто. Но! Я ж недавно сделал маленький токарник! Вот это как раз для него работа. Извините за удроченный патрон. Пока не дошли руки, приводить в порядок.

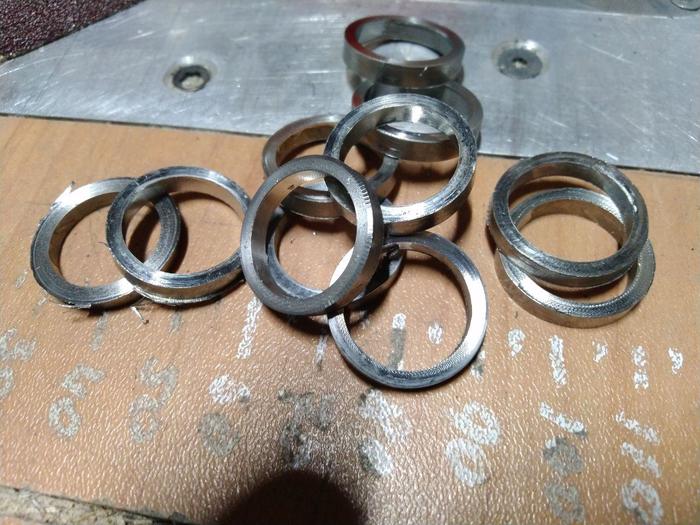

10-15 минут и все детали готовы. Осталось разрезать болгаркой. Потому что резать дисковой фрезой это какой-то оверкилл в данном случае.
Ну и сборка, собственно. Разжимаю съёмником стопорных колец, продеваю и зажимаю пассатижами.

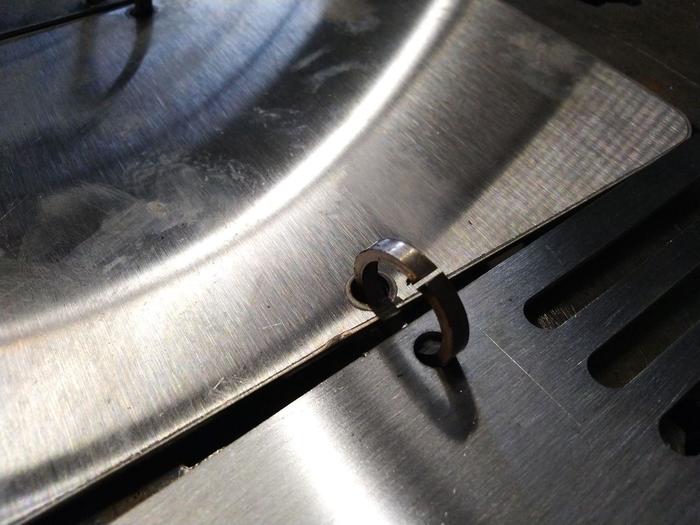

А чтобы даже теоретически не могло саморазобраться - завариваю разрез методом аргонно-дуговой сварки.

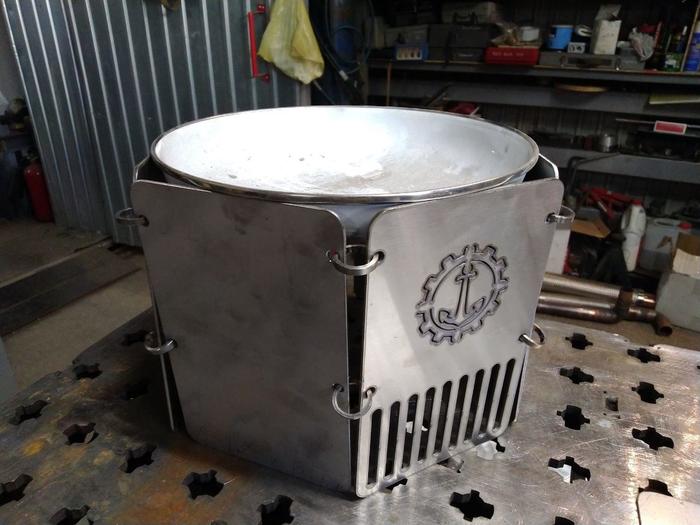

Зашибись, готово. Казана не было в наличии, была крышка.
Размеры, под которые проектировался таганок, как и сама конструкция (на кольцах) - от заказчика. Я бы наверное сделал "шип-паз". Ну посмотрим. Может следующую версию запилю именно такую. Если чуваку не понравится.

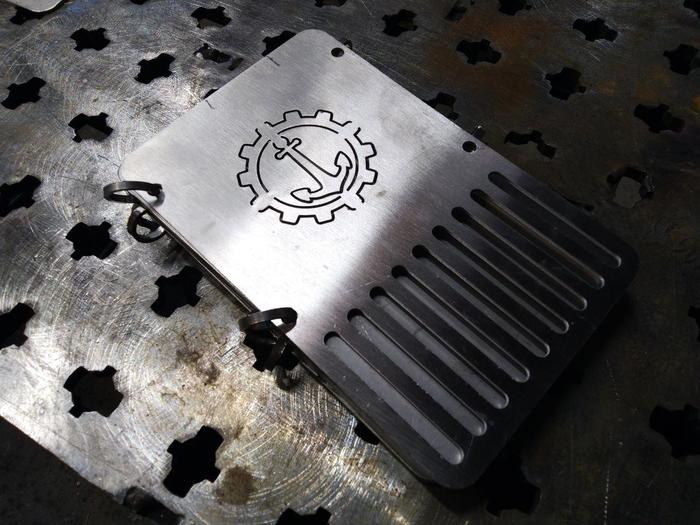

В сложенном виде оно такое:

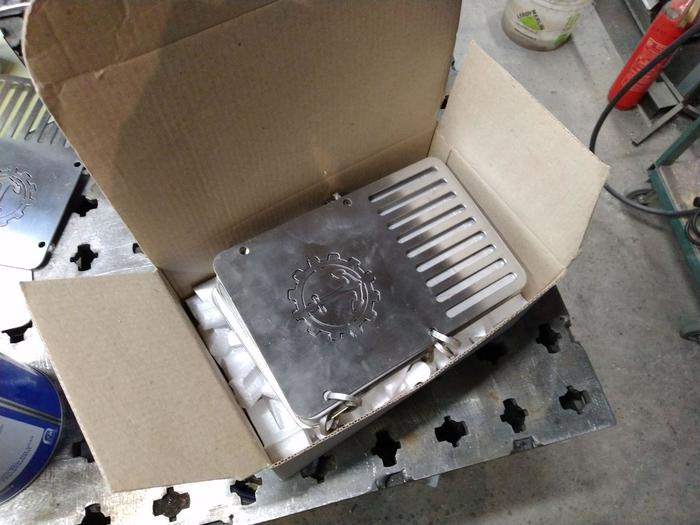

Осталось положить в коробочку и отправить адресату.
А так ваще я про это вот всё снял видос. Который и рекомендую посмотреть. Вдруг что подчерпнёте для себя...
