Доброго времени суток пикабушник и мимокрокодил! Сегодня в нашей рубрике парочка весёлых ремонтов не особо дешёвой техники. Я не знаю кто те 67 человек что подписались и ждут новых постов, я очень ленивый человек и скорее всего вы состаритесь пока будете ждать новых постов от меня, но в холодное время года я думаю будет несколько интересных историй для вас, ибо для меня большая часть ремонтов уже стала рутиной.. Заряжаем тапки, готовлю панамку и т.д...
Первый пациент: блоки питания с передатчика Elenos ETG 1000, вот такие лапочки:
Собрано добротно, но т.к. до 2008 года выпуска есть некоторые нюансы в разборке, а именно приходится откручивать все элементы силовые которые с внутренней стороны закреплены на гайку, в более новых версиях эту ситуацию исправили.
Хоть передатчик всего на килловатт, тут установлено два блока питания для большей надёности и отказоустойчивости.
В общем малыши не подают признаков жизни, при подключении через лампу заряда конденсаторов не видно, соответственно проблемы по силовой части и сетевые банки у нас не заряжаются. Вывод в следующий: проблема либо по ККМ(Корректор Коэффицента Мощности, либо PFC в англ. Литературе), либо проблема по части инвертора после ККМ, спойлер: как дальше покажут замеры я столкнулся и с тем и с другим.
Чуть не забыл, доп платы которые выставляют адрес блока питания и передачу показаний тока, напряжения, а также предоставляют возможность управления блоками питания:
В первом БП из чата вышли транзистор PFC(ККМ), диодный мост, резисторы ограничивающие пусковой ток ( кстати тут реализация данной функции реализована при помощи симистора если память не изменяет), а также сетвые банки( конденсаторы), ёмкости по питанию контроллеров ШИМ и ККМ, собственно вот виновники:
Виновники
Блок с демонтированными деталями.
Во втором ситуация схожая, там вынесло транзисторы основного преобразователя, диодный мост, резисторы как наблоке выше, сетевые банки и немного покарало драйверы раскачки ключей, на фотографии выше это четыре мелкие платы перед четырьмя транзисторами, ну и по классике фотосет виновников торжества:
После промежуточных замеров и замены неисправных компонентов оба блока запустились и были отправлены на прогон в боевой режим передтчика.
Следующий пациент: QUATTROCANALI 1204 DSP с заявленной неисправностью со слов клиента: "попала вода, при включении пошёл дым". Уже интересно, скидывем крышку и диву даёмся:
Обычно выходит серый дым, но тут он чёрный, значит неисправность искать будет легче.
ОБщий вид под капотом.

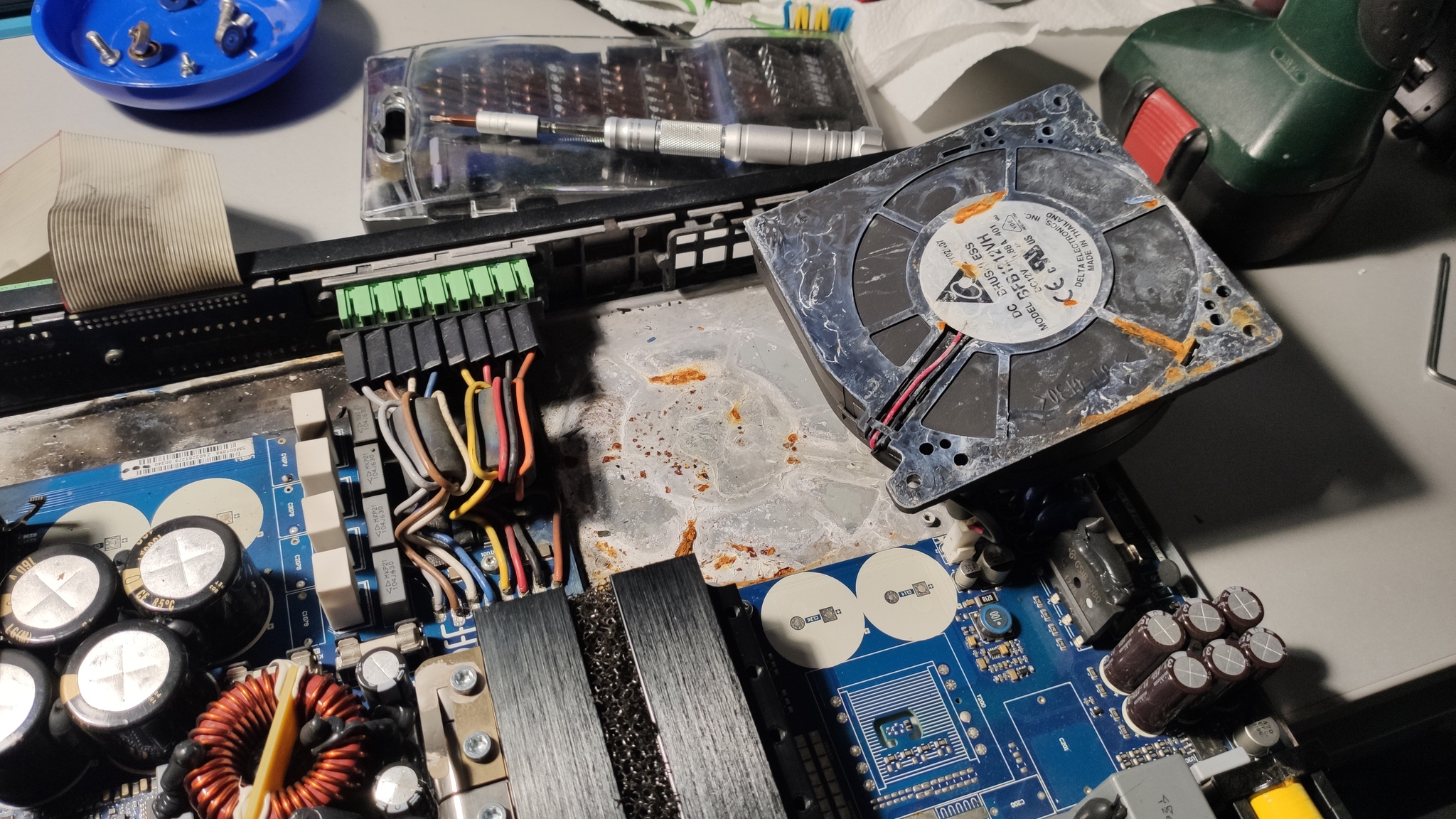

А вот и первые следы жидкости)
Дальше всё интереснее и веселее:
Снял плату интерфейса DANTE
Задняя плата во всей красе
Это обещает быть интересным квестом.
Далее меня ждал интересный перфоманс водички и усилителя класса D под напряжением, точнее последствия данного перфоманса, честно я засомневался в первые моменты что это реально оживить, но ничего, глаза боятся, а кошелёк сам себя не наполнит. Наш герой:
Пыхнуло аки растаманы на ямайке, даже корпус закоптило))
Далее была мойка в УЗВ, немного дремеля, поиск протравленных дорожек и их восстановление, в общем на промежуточном этапе выглядело это вот так:
Здесь не видно парочки дорожек в основном месте прогара, я их потом только в мелкоскоп заметил и восстановил, но здесь в целом понятен мастштаб повреждений, самая бяка что плата минимум на 4 слоя…
Протравило как снизу, так и сверху платы, в данном месте восстанавливал при помощи резисторов smd 2512 0R, а также фольги добытой где-то из аппаратов доноров.
Далее решил заняться задней платой Входов/выходов, в общем I/O board, там меня тоже ждали сюрпризы:
Все сгнившие резисторы, а также транщисторы и диодные сборки заменил на исправные, к сожалению фото готового варианта не осталось.
Матрица dip переключателей вышла из чата..
В общем все пострадавшие компоненты были демонтированы с платы:
Вынесло ключи силового преобразователя, предохранитель сетевой, питания оконечных каскадов, ключи выходного каскада, конденсатор, а ещё немного моих нервов при ремонте...
В общем залив всё зелёнкой (да колхоз, но это не тупо если это работает), поломав своего перфекциониста и превратившись в перфекцихуиста родил вот это(:
Окончательный вариант.
Промежуточный результат
Завёлся засранец, видео к сожалению не сохранилось.
В общем вот такие ремонты, мне было интересно их делать, для матёрого электронщика тут нехрен делать (можете кидать свой негатив как на форумах, мне не особо интересно, ведь мы пришли сюда за развлекухой и деградацией), а начинающим или интересующимся я думаю будет полезно. Все добра, удачных ремонтов, достатка, счастья, любви и здоровья!
