Электровоз ВЛ81 и немного о паровозах.⁠⁠

ВЛ81 — экспериментальный грузовой электровоз переменного тока с опорно-рамным подвешиванием тяговых электродвигателей (ТЭД) и усовершенствованной системой вентиляции, созданный на основе локомотива ВЛ80.

Выпущен в 1976 году на Новочеркасском электровозостроительном заводе (НЭВЗ) в количестве одной единицы — ВЛ81-001.

Кузов электровоза ВЛ81 представляет собой схожий по типу кузов электровоза ВЛ80Т, но со значительными изменениями, которые связаны с применением некоторых новинок электрического оборудования и подвешиванием тяговых электродвигателей.

По сравнению с электровозом ВЛ80Т электровоз ВЛ81 имел гораздо большую силу тяги и мощность.

Электровоз ВЛ81 в своей конструкции имел электродвигатели НБ-507 с компенсационными обмотками. Этот электродвигатель является шестиполюсным, коллекторным.

Электровоз ВЛ81 имел современную совмещенную систему вентиляции, которая уменьшает потери напора на охлаждение трансформатора, выпрямительных установок и сглаживающих реакторов, тяговых электродвигателей, а также уменьшает расход воздуха.

Благодаря этому электровоз ВЛ81 на вентиляцию затрачивал 8 % от общих затрат энергии, а у электровозов других типов этот показатель равен 18 %.

При продолжительном режиме работы КПД электровоза равен 0,86.

Находится в нерабочем состоянии на тракционных путях депо Батайска.

До этого эксплуатировался в поездной работе.

Из работы исключен по причине возгорания трансформатора.

Источник.

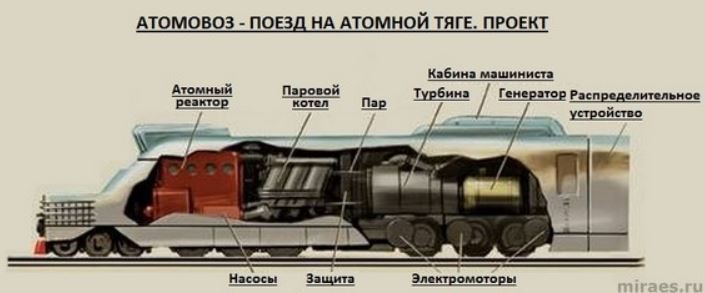

Паровозик в разрезе.)

На паровозе в потолке огневой коробки имеются две (иногда три) контрольные или предохранительные пробки, выполненные из из свинцово-оловянистого сплава с низкой температурой плавления, порядка 270-280 градусов Цельсия.

При перегреве потолка огневой коробки они выплавляются.

Это как раз возможно в том случае, когда локомотивная бригада что называется "упустит воду" и произойдёт оголение потолка огневой коробки или резкое уменьшение слоя воды над потолком.

"Пока над огневой коробкой находится достаточный уровень воды, она отнимает от металла потолка избыточное тепло и предохраняет его от перегрева.

После снижения уровня воды ниже предельно допустимого происходит выплавление контрольных пробок.

И если не будет прекращено немедленного горения огня в топке, то при интенсивной работе топки достаточно несколько минут, чтобы обнажённый от воды потолочный лист перегрелся до температуры 500-550 градусов Цельсия.
При такой температуре прочность металла снижается более чем в 4 раза. Потолочный лист под давлением пара сильно выпучивается, в результате может произойти и вовсе разрыв листа.
Быстрое, почти мгновенное при разрыве листа снижение пара в котле вызывает бурное вскипание всей массы воды в котле.

Так как котловая вода в закрытой системе имеет обычную температуру около 200 градусов Цельсия, то в условиях разрыва листа при атмосферном давлении кипение происходит при 100 градусах.
Мгновенно образовавшийся поток большого количества пара вызывает взрыв котла с разрушением всех его частей.

Вот почему так необходимо поддерживать всегда минимальную толщину воды над "небом топки" (наивысшая точка потолка огневой коробки не менее 100 мм)".
В.А. Дробинский "Как устроен и работает паровоз", Москва 1955г.
