WI-Fi плата
Привет всем!
Имеется WIFI модуль RL-UM02BS с планшета на RK2918. При выпайке оторвались ноги DATA - и data +.
Помогите найти их выходы на SMD.
PDF: http://space.cechina.cn/infosharedownload.aspx?id=1043
Фото:
Перед
Зад
Чёрный - земля, зелёный - data +, белый - data -, красный - 3.3v. Два остальных выхода под антенну.

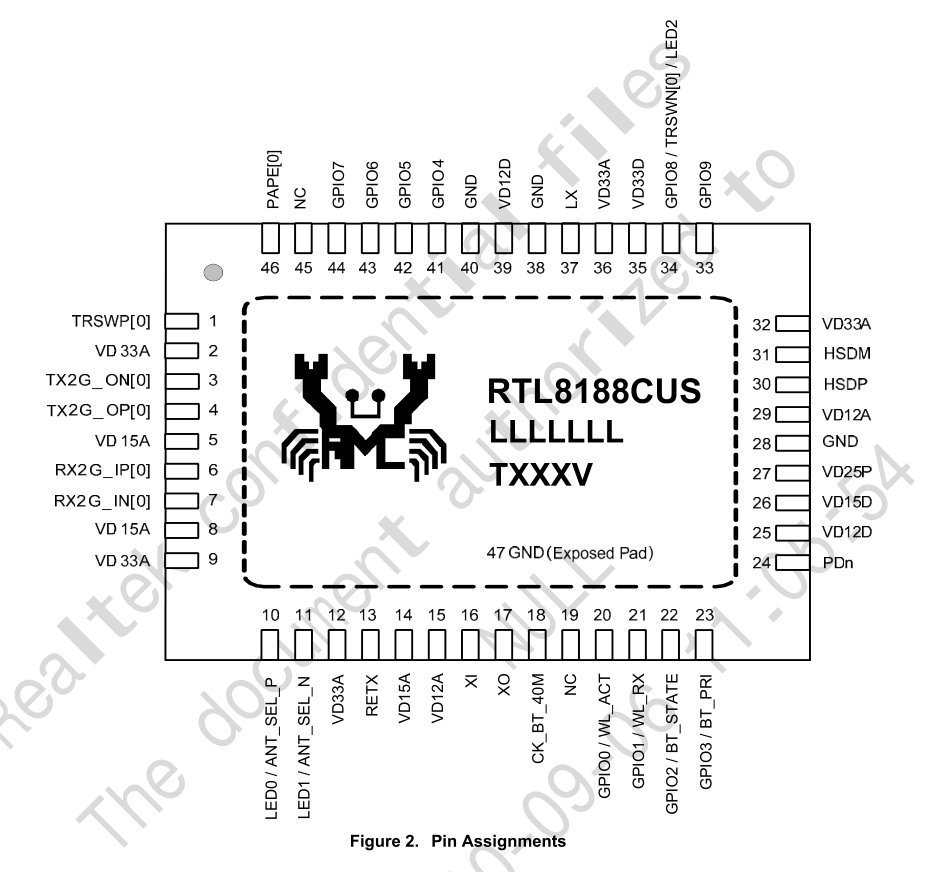

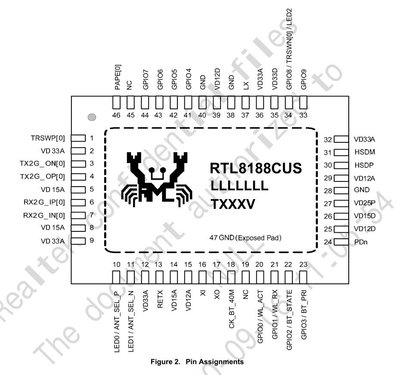

Спереди на черной микрухе написано Realtek RTL8188CUS.
Сдернута с планшета Prestigio PMP5080CPRO (плата M805HC-M-V1.4).
Еще фото:
Так же нашел
Фото с али:
И фото похожей платы: (может пригодится)
Если чего-то не хватает - спрашивайте.
Есть паяльник, мультиметр.
Спасибо заранее!
Помогите найти выходы, пожалуйста!!!
За незнание чего-либо извиняйте!
