Не хвалюсь, а спрашиваю)
Взял в одной федеральной сети парочку УЗО (100А, 30мА) всего по 197 рублей по акции. Они 100 Ампер, но ведь это не принципиально, главное же, чтобы не превышало?
Судя по штампику в гарантийке сделаны они аж в 2014 году, но следов эксплуатации не заметил и в гарантийке написано, что гарантия со дня продажи.
Для дачи, думаю, более чем пойдет.
Работоспособность УЗО проверяется элементарно. Если нет доверия к резистору на схеме, то можно использовать свой. А если устройство выполняет свои функции в соответствии с объявленными характеристиками, то мне от него больше ничего не надо. Цена и производитель - это маркетинг, а не техника.
работоспособность узо проверяется спец. приборами, а кнопка Тест это хорошее успокоение - но она (если исправна схема искусственной утечки) она не покажет на какой утечке тока сработает это конкретно узо - может быть на 30мА УЗО на 300мА только отщелкнет - как раз труп уже будет
Спец. прибор - это переменный резистор? Подключите также как на схеме. Постепенно уменьшая сопротивление добейтесь срабатывания. По закону Ома рассчитайте дифференциальный ток срабатывания. Или простой резистор на 6,8 кОм, если отключится, то это 34 мА дифференциального тока.
Потенциометр надо проволочный. Иначе дорожка прогореть может. 220В*0.03А это 6.6 Вт. Либо ток утечки надо сразу чуть побольше номинала давать, что бы узо сразу нагрузку вырубило
Хватает полуваттных резисторов: если дифф рабочий - сгореть не успеет, а если нерабочий - объявляем резистор расходником.
Нет, есть приборы для проверки УЗО (сейчас обычно умеют еще кучу всего). https://www.youtube.com/watch?v=W13uH4tIvf8
Это как нитрат-тестер - попытка продать омметр за 5000 р. Ток срабатывания УЗО можно определить без специальных приборов. Нужен вольтметр и сопротивления известной величины с необходимой точностью. И знание закона Ома.
уже и вольтметр нужен? а как же одним резистором обойтись? не удалось?:
Астро-узо сделало прибор (за деньги), который и тот подиврает на 180мА и более. Лаборатории есть,которые проверяют УЗО. И ты тут такой нарисовлся с одним резистором и "элементарной" проверкой работоспособности .
к тому же тема с типом А и S ты не раскрыл.
ну, например, если узо тип А проверять - то пульсирующий постоянный ток у вас кто делать будет

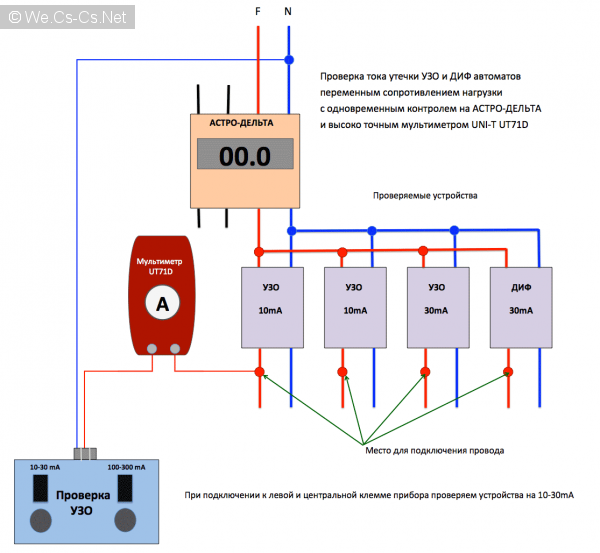

а вообще вот в http://we.cs-cs.net/blog/el/293.html делал стенд на основе покупной приблуды астро-дельты и дорого мультиметра. чё-то я просто резистора не разглядел. видимо его одного не достаточно. может вы подскажите, знаток закона Ома?

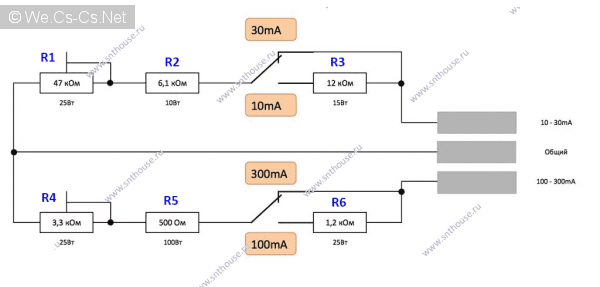

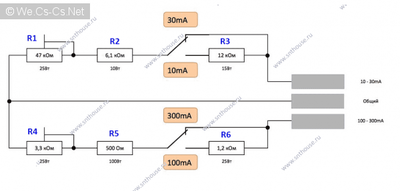

Там ниже схема самодельного устройства (Проверка УЗО) с переменным резистором и на 6,1 кОм для проверки УЗО на 30 мА.
АСТРО-Дельта 63А это измеритель уже существующего дифференциального тока. Цена с НДС: 3404.30. Я могу и бесплатно посчитать.
вы спизднулди про один "свой" резистор, на схеме их несколько + выключатели (два)
и чем вы текущие волты в сети мерить будете? или у вас электросети на вас опыт ставят и выдают ровно 230В? и ни граммом меньше?
узо тип А как проверите? не говоря про S
И как "элементарно" (вы и про сказали) - получается?
элементарно,это в руку фазу взять - если убьет - значит узо не работает
То вы резистора разглядеть не можете, то вам их слишком много. Смотрите цепь обозначенную "30 мА". Проверка срабатывания на несинусоидальный ток утечки проводится отдельно от проверки дифференциального тока срабатывания. На рассматриваемом устройстве стоит знак, что он срабатывает только на синусоидальный ток, поэтому это вопрос оставим на потом.
Я может слишком наивен, если считаю, что у каждого участника Лиги электриков есть в распоряжении мультиметр и что им не обязательно в каждом комментарии проводить инструктажи по электробезопасности.
да вижу я. там 3 резистора и выключатель.
Но все пытаюсь найти элементарную проверку одним резистором - как вы обещали выше.
и забыл же еще - УЗО на 30мА должно включатся уже про 15мА по ПУЭ? И как узнать порог включения конкретного узо? элементарно и одном резистором ))))
еще бы под нагрузкой (100А коль вы читаете все надписи на УЗО) проверять как будете? вышеназванный вами мультиметр сильно пригодится? али еще что нужно элементарного в виде резистора?
Вы хоть задумывались о том как эта схема работает? Там 2 резистора включенных последовательно! ключ замкнут. R = R1+R2. Какие у вас проблемы?
Дык схему эту (ссылку на сайт) дал я. Вы только пока трепались про "элементарно одним резистором".
останутся еще два и выключатель (клемму и корпус, ладно уж, не считаем)
И "Элементарно" то где?
и на 100А как проверять будешь. Ты этикетку прочел - там тип АС (типа А или S ты отказался проверять) ,значит читаем дальше этикетку - там 100А - ок, давай рассказывай , как элементарно и одним резистором проверить УЗО. На все.Как лаборатория или спец. прибор (который в заводском исполнении и то подвирает )- но твой же не будет? он же точно все покажет
давай, мля,рисуй тут свою. схему-сказку
в промышленности у нас в цехе везде заземление имеется и за 30 лет никто не жаловался из ребят что его током от корпуса трахнуло а узо как поставили в бытовках частенько приходилось включать автоматы с узо чайник пластмассовый не коротит всё работает ток нагрузки нормальный а утечка есть или что то ещё вышибает и всё вот и не знаешь как быть чайник выкидывать жалко а где эту утечку искать всё пластмассовое подскажите как быть если вы спец в этом деле подскажите без розетки с узо это чайник ещё 5 лет отработал пока не собрались с деньгами новый купили более вместительный новый если бы вы побегали два три дня из за этого узо тоже призадумались нужно ли оно если кругом всё деревянное корпус пластмассовый а узо вышибает только проблемы создаёт
в промышленности и промышленное заземление, сделанное по проекту спец.организацией, там есть главный энергетик и куча ответственных, + вызовы эл.лабораторий для проверки оного.
а в частном доме главного энергетика нет и лаборатория туда не приедет
я не спец, но если узо вышибает тут или не исправен прибор, не исправна проводка или само узо лажает (последнее хуже всего - оно просто не сработает когда надо).
как искать утечку в промышленности? вам надо найти " главный энергетик и куча ответственных". у нас на работе электрики вечером из розеток все приборы вынимают на кухне и утром обход делают (лампы меняют и пр.). А если б узо сработало - я даже не знаю какой кипишь случился бы.
не исправен прибор широкое понятие есть не исправность которая не влияет на работоспособность электропотребителя скажем таже грёбанаая утечка ноль целых хрен лесятых а узо тупо будет его отключать прежде что то хвалить вы сами это узо пообслуживайте а потом других критикуйте я как электрик считаю от узо пользы немного только беготня одна бегаешь включаешь из за этой утечки от которой никому вреда нет я же вам писал что с чайником полдня промучился всё проверял всё работает нормально и практика это показала без узо розетка чайник воду кипятить ничего не замыкает не сгорает а включишь в розетку с узо и то если она заземлена а нет узо не реагировало что показал опыт подключения розетки не заземлённой к другой розетки запитанной через узо с заземлением к узо я в эту розетку не заземлёную чайник врубал для страховки автомат маломощный выдерживающий минимальную нагрузку чайника в разрыв питания подключал и всё работало годами уц меня это пять лет получилось женщины мне спасибо сказали которые чай пить любили в обед на работе я считаю надо самому всё испытать а потом уже других учит а вы ещё не электрик заземление есть автомат проверенный на стенде правильно сработает без узо нормально а если и утечка будет то маленькая она вреда оборудованию не принесёт а при большей утечке автомат сработает у кого деньги лишние есть пусть ставят себе лишние хлопоты с вырубанием узо наживают заземление сделал живи спокойно
я вам про конкретный случай написал про чайник из за которого узо вышибало но тем не менее в другой розетке без узо и заземления этот чайник уже пятый год работает нормально так что узо думаю без надобности ведь без заземления он чайник не вырубает а вдомах его зачастую его нет
молодцы! когда кого-нибудь ебнет током (не факт, что прям умрет - может упадет и головой ударится, кипятком себя обольет и т.п.) - кто-то будет рад,что 5 лет сэкономили на УЗО 1-2 тыс рублей.
а может все нахер сгорит . может завтра, может через год или никогда. К сожалению,человеческая глупость и пренебрежение техникой безопасности не всегда и не сразу по заслугам получает ответ .
так можно додуматься до чего угодно говорят кочерга раз в год стреляет это всё ваши фантазии любой электроприбор является источником опасности чтож по вашему жить как в пещере лампочка ни стого ничего может лопнуть при включении на самолёте тоже лететь опасно но летают
у меня дома любой прибор (все), включая даже подводящий кабель - защищены УЗО. их штук 5 или 6. В принципе они для этого нужны - для активной защиты. есть еще пассивная (доп. уравнивание потенциалов , заземление, не говоря про АВ) - все это тоже есть. Это не дорого (в сравнении с ценой жизни близких). Не цените жизнь? так узо и от пожара имущество защищает.
в частном доме и на стройке при заземлении по системе ТТ - узо надо как минимум два уровня УЗО.
вы не электрик поэтому спорить с вами сложно у меня своя практика у вас своя если по правилам то у вас в доме заземляющего устройства нет это когда вокруг дома не прерывный контур из уголков и полосок делают и заводят в дом отдельной шиной в многоквартирных домах этого не делают берут нулевую жилу с подстанции квартальной и кабелем питания в котором эта жила присутствует заземляют электрощитки и всё на светепричём у хрущовок квартирный щиток не заземлён толь на этаже и то бывает как у нас где то в подвале стоит щиток на на все этажи не скоро найдёшь так что не всё по вашим книжкам в жизни делается
если бы описали виды заземления как TT, TN-C, TN-C-S я бы вас быстрей понял,чем про какие-то хрущевки . хрущевок в ПУЭ нет как системы заземления.
в ТТ при КЗ АВ не сработает в разумных пределах (а то и вовсе не сработает, если заземеление фуфло). вы это должны знать,если на самом деле электрик,а не "электрик"
хрущовки это тип домов а насчёт заземления надо иметь понятие что это за термин оно звучит так это принудительное подключение электропотребителей к заземляющему устройству которое представляет Контур заземления классически представляет собой группу соединенных горизонтальным проводником вертикальных электродов небольшой глубины, смонтированных около объекта на относительно небольшом взаимном расстоянии так вот этого контура вокруг жилых домов не делают просто берут четырёх жильный кабель подключёный на подстанции на три фазы и четвёртая жила к нулевой клемме и всё это приходит на домовой щит а от туда распределяется по подъездам и квартирам так вот эта нулевая жила используется как земля и рабочий ноль т.е если взять фазу и ноль получается 220 вольт резюме заземления как по вашим книжкам в домах в чистом виде не существует
а вы эту мысль проверяли на стенде я автоматы проверял они срабатывали при коротком замыкании и перегрузках на стенде для проверки автоматов там никакого заземления нет в схеме проверки автомата я просто хочу вказать земли в чистом виде не существует в домах а используется нулевой провод
в системе заземления ТТ (обычно это частный сектор, стройки и пр. эл.времянки) АВ при КЗ не сработает или сработает через часок по тепловой защите. поэтому там надо УЗО обязательно. причем два и более уровня.
я вам объяснял что без заземляющего провода у меня узо не срабатывало вы хоть практически свои рассуждения проверяйте
