Умный дом. Моя метеостанция
Почти закончил проект выходного дня.
Внешние датчики установлены в будке Стивенсона с активной аспирацией (вентилятор), для снижения радиационной погрешности и инерции термогигрометра. Расстояние от стены дома 40 см. Контроллер на базе ESP32 S3. Прошивка ESPHome.
Сама будка распечатана на 3д принтере, материал PETG. Моделировал я ее в Солидворкс.
Наружные датчики:
SHT45 (Sensirion) — температура и относительная влажность.
Точность по даташиту: ±0.1 °C, ±1 %RH. Установлен в аспирационном канале будки.
SPS30 (Sensirion) — лазерный сенсор твёрдых частиц (PM2.5).
Оптический RS485 датчик осадков — измерение накопленных осадков и их интенсивности.
Подключение через аппаратный RS485 (Modbus RTU, 4800 бод).
Внутри помещения
BME280 (Bosch) — атмосферное давление. Установлены в помещении, усреднение по 3 датчикам в разных комнатах.
Точность по даташиту: ±1.0 гПа (0,75 мм рт ст.)
Датчик радиационного фона на основе счётчика Гейгера с двумя трубками СБМ-20.
Аппаратный модуль Modkam Zigbee
Сбор данных осуществляется Home Assistant.

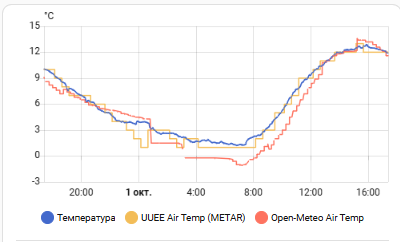

Сравнение со станцией аэропорта Шереметьево (~ 25 км от меня)
Температура:
![Среднее смещение за неделю O[t]= -0.2°C , стандартное отклонение σ(t)≈0.46 °C](https://cs16.pikabu.ru/s/2025/09/30/08/xgecijxq.jpg)
Среднее смещение за неделю O[t]= -0.2°C , стандартное отклонение σ(t)≈0.46 °C
Влажность:
![O[h]= -3.2%RH, σ(h)≈3.79 %RH](https://cs18.pikabu.ru/s/2025/09/30/08/uwgbcila.jpg)
O[h]= -3.2%RH, σ(h)≈3.79 %RH
Давление:
O(p)=+0.16гПа , σ(p)=0.40 гПа
