Учёт эл. энергии по 10 кВ⁠⁠

Я вам посчитал ровно то же самое с небольшой инженерной погрешностью. Иик выводу мы пришли к верному, только про шунты ни кто не подумал.

Я вам посчитал ровно то же самое с небольшой инженерной погрешностью. Иик выводу мы пришли к верному, только про шунты ни кто не подумал.

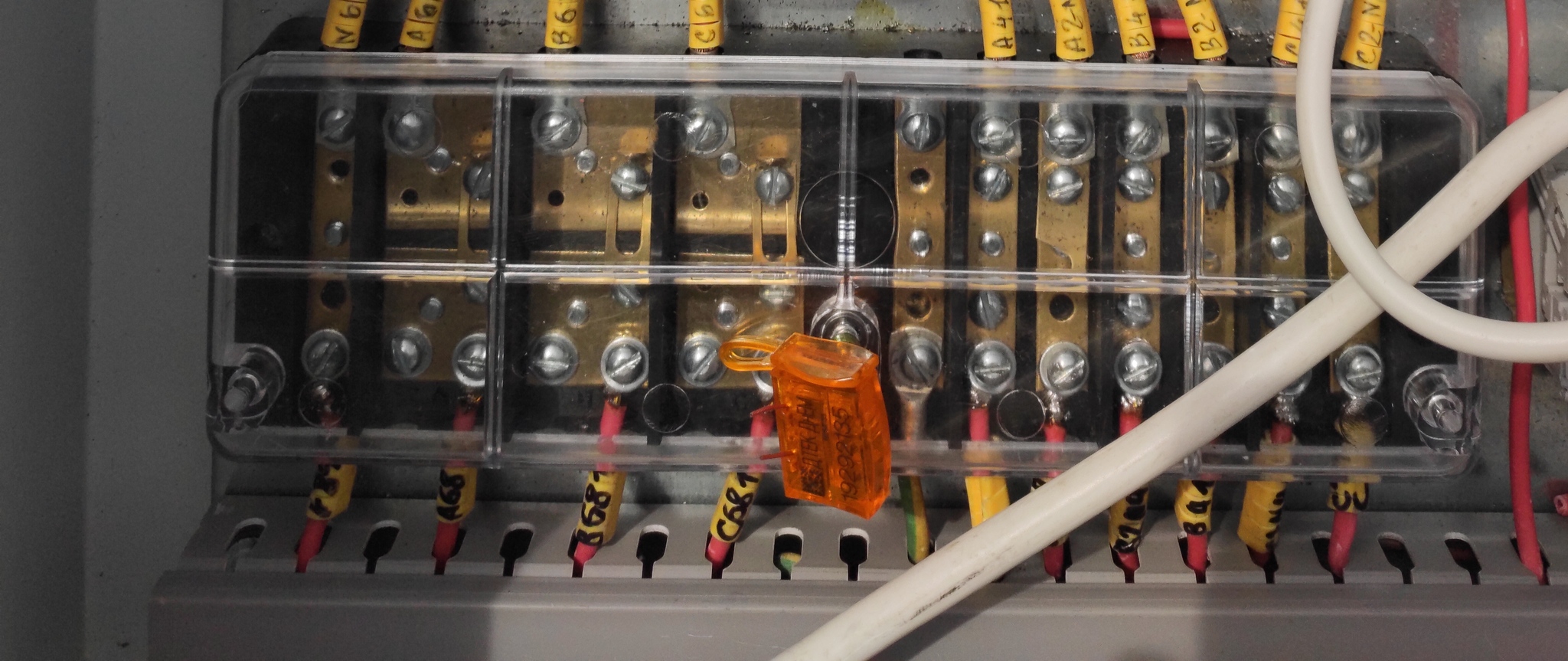

Все решилось. Проблема была в том что при прогрузке трансформаторов релейщики не выкрутели винты которые закорачивают трансформатор тока. Перемычки убрали, а перемычка та что изнутри закорачивается винтами, не выкрутели. Какой-то Колесник старого ГОСТа, сказали что сейчас такие не используются. И показания сошли с расчётными до 0,001А , а то что вы считаете я не знаю. Нагрузка семиричная и по всем 3м фазам 70 А.

При 70А НН (общей симметричной нагрузки) мы имеет 23А по каждой из фаз. Что равняется 48кВт.
по высокой стороне, в данном случае мы увидим ток в 1А на каждой фазе.
после ТТ мы увидим 0,1А на каждой фазе, что даст суммарный ток в 0,3А.
Человек просто немного заблудился. Бывает.

вы видите ток в 10 раз меньший, соответственно, ТТшки на свалку.

Выше коммент не считается. Чет ещё туплю. Сорян.

Конечно. Интригу необходимо снять.

Как это вы мощность делите на коофицитент по току и напряжению и получаете на выходе ток? Где про это можно почитать?

У Вас мощность на низкой стороне 28 кВт. На тт мощность при 400 вольтах 2.8 кВт (50/5). Тн (10000/100) уменьшает напряжение ещё в 100 раз. Поэтому 2.8квт/100 в=0.028 а.

Что и показывает прибор.

ННадо на 100 делить. 100*100=10000.

Проанализировал всю нашу ветку диалога. У вас только ТТшки остаются в подозреваемых, т.к. вы чем-то мерили токи во вторичных обмотках, и показания совпадали со счетчиком.

И ещё Облэнерго не может заставить нагрузить счётчик, она может написать письмо Вам, что провели анализ загрузки ваших ТТ и выявили загрузку менее 5%, что согласно ПУЭ, не допустимо и необходимо принять меры для нормальной работы ТУ, для этого они могут рекомендовать заменить ТТ на меньший номинал. Вот так.

Добрый вечер, для полноты картины нужно снять профиль со счётчика. Там вся информация, включая все коэффициенты и токи. У Облэнерго должны быть Сектор КП, который раз в год или каждый месяц приезжает и снимает профили, на основании которых формируется акт КП, или акт съёма показаний. В этом акте всё указывается. И ещё, если ТТ имеют букву s в классе точности, то им хватает и 1% загрузки для правильной работы.

Добрый вечер, для полноты картины нужно снять профиль со счётчика. Там вся информация, включая все коэффициенты и токи. У Облэнерго должны быть Сектор КП, который раз в год или каждый месяц приезжает и снимает профили, на основании которых формируется акт КП, или акт съёма показаний. В этом акте всё указывается. И ещё, если ТТ имеют букву s в классе точности, то им хватает и 1% загрузки для правильной работы.

1. В неи может быть заложен какой-нибудь коэффициент по умолчанию.
2. Настройщик вместо 10 прописал 110кВ.

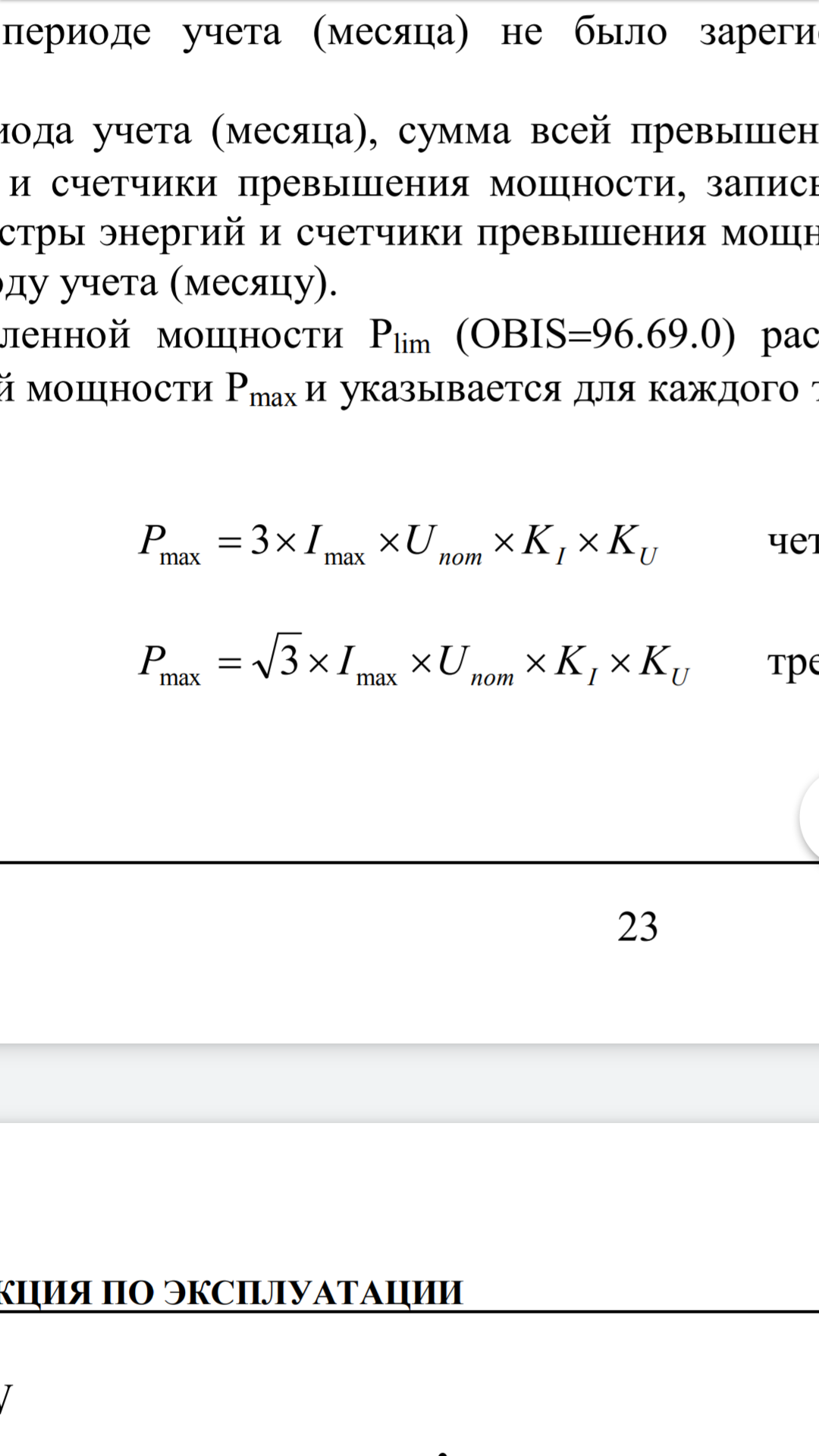

Короче. В счетчик заносятся и ктт и ктн. Об этом нам говорит формула из инструкции (при беглом просмотре). Более подробно надо читать в инструкции по настройке счетчика.

выше я пытался сказать что:
1. Во всем виновен настройщик, т.к. он не указал верные коэффициенты.
2. Если настройщик невиновен, то что произойдет с показаниями счётчика, если вы поставите тт 1000/5? Показания не должны измениться или должны? Как счётчик определит, что он подключен к ТТ 50/5, а не 300/5?

Вот мы и нашли виновника - настройщика с облэнерго. Если он ничего не может сделать с Ктт в счетчике, то как он собирается выполнять учет ээ? Если у вас будут тт 1000/5, то, в данном случае, при увеличении нагрузки в 29раз относительно нынешней, ваш счетчик покажет точно такой же расход эж как сейчас.

Блеать, профильный форум какой-то.

Как-то давно на работе собирали сзему учета с ТТ и старым индукционным счетчиком и после включения он крутил в обратную сторону)) попутали выводы вторичной обмотки ТТ или первичной (установили ТТ перевернуто) точно не помню уже.

Я и говорю, что не знаю как влияет схема на учет. Тут дело либо в Ктт, либо в счётчик. В счётчик просто обчзаны грузится коэффициенты, ведь его можно поставить на учет как 10кВ, так и 110 или 0,4.
Подумайте сами, ведь счетчик должен знать, что ведет учет по какому-то определенному первичному напряжению, а не по 100В. Мне кажется, скорее всего, дело именно в загруженных в счетчик коэффициентах..

У меня как-то объект принимали и у них был прибор, для проверки трансов. Один из трёх забраковали, до сих пор в гараже валяется.

А регион какой?

Я бы начал с проверки трансов, счётчики кривые мне ещё ни разу не попадались

Понятно, что только они. Причин может быть немколько:
1. Вышеописанные коэффициенты счетчика. У нас стоят СЭТ4ТМ, если пямять не изменяет, то в них можно забить Ктт и Ктн.
2. Неверные коэффициенты трансформации у ТТ иои ТН. С ТТ я с таким сталкивался два раза. Расхождения были не на порядки, но в разы.
3. Глюк прибора учета.
4. может быть неправильно собрана схема вторичных обмоток тт и тн, но ч не знаю как это влияет на показания современных счетчиков.
5. У вас трансформатор 10/0,04 кВ.

Гуглим нагрузрчные резисторы, порог чувствительности, коэф. трансормации 5/5, 1/1 (под заказ если только).

Трансы тока с коэффом 10 дают 2,8/10=0,28. Трансы напруги с коэффом 100 дают 10000/100=100. Итого 0,28х100=28, а если перевести в кило единицы, то как раз 0,028 потребляемой мощности. Все ок.

Ну это так, шутка. А по факту, паспорта на трансы 50/5, а на самих трансформатора тока имеется какая-то информация? Точно паспорта от них?

Ну конечно, куча народа об этом мечтает. Я за 20 работы с электричеством, столько раз слышал просьбы об оптимизации показаний учёта....

А какая максимальная нагрузка в амперах на стороне 10кВ подключена к трансформатору?

Просто повезло?

Почитайте инструкцию на счетчик.

Чем прибор Облэнерго меряет ток, клещами или берёт с трансформатора или клещами на выходном проводе трансформатора тока? Похоже на последнее.

Чем прибор Облэнерго меряет ток, клещами или берёт с трансформатора или клещами на выходном проводе трансформатора тока? Похоже на последнее.

Коэф. тр. тока 10 (50 разделить на 5) , Коэф. тр. напряжения 100 (10000 разделить на 100) Умножаем 10 на 100. Ваш расход по счётчику умножаете на коэф 1000. Это и будет ваш реальный расход. А Коэффициенты в счётчик не прописываются

Чет непонятно. 50/5 и 10000/100 дают коэфициент 1000. 2.8/1000=0,0028. Вы точно коэффициенты верно указали?

Где-то коэффициенты трансформации в счетчиках неправильно вписаны, или у вас или у облэнерго.

Коэффициенты в счётчик не загружены. Учёт ведётся в относительных единицах.
