Тренажер своими руками
Текста много не будет, в основном фотографии.
За основу взят тренажер Бубновского.
Все сделано самостоятельно за исключением шкивов (точили на заказ).
Стойки из профтрубы 60х60 мм, перекладина 80х80 мм. Вес грузов на каждой стойке примерно 64 кг.
Здесь он теперь живет )
Вкратце процесс изготовления.
Для начала в Sketchup нарисовал модель, определился с размерами и напилил заготовки из трубы.
Затем начал собирать стойки.
Сперва на прихватках, затем обваривал.
На следующей фотке стойка уже стоит на своих ногах.
Были заказаны вот такие шкивы в количестве 10 шт.
Внутрь шкивов посажены подшипники, оси из болтов М10. Фоткал на молоток.
Потом пришла очередь грузов. Можно было заказать в инете готовые, типа такого.
Но ценник с учетом пересылки становился неподъемным, поэтому пришлось опять изобретать.
На металлобазе заказал листы стали толщиной 8 и 10 мм с таким расчетом, чтобы груз весил 5 кг. В итоге получилось где-то 4,6 кг.
Чтобы получилась канавка в грузе для фиксатора, каждый груз сварен из трех частей.
Хоть и сделал кондуктор для сварки, все грузы получились немного разные.
Направляющие для перемещения грузов из прутка 20мм, шлифовал болгаркой с наждачным кругом.
Почти готовая стойка: блоки смонтированы, грузы ездят вверх-вниз.
Флейта ( деталь с рядом отверстий для фиксации грузов) сделана из водопроводной трубы 3/4". И трос уже запасован.
Самый верхний груз в наборе с направляющими втулками. Втулки из трубы опять же, внутри горлышки от ПЭТ бутылок для снижения трения.
Дальше всякая мелочь. Ручки верхние. Из полосы 3мм, прутка 20 и 8 мм.
Эти ручки вспомогательные. Труба 1/2 и фитинги.
Ну и самая легкая часть - покраска хаммерайтом стоек.

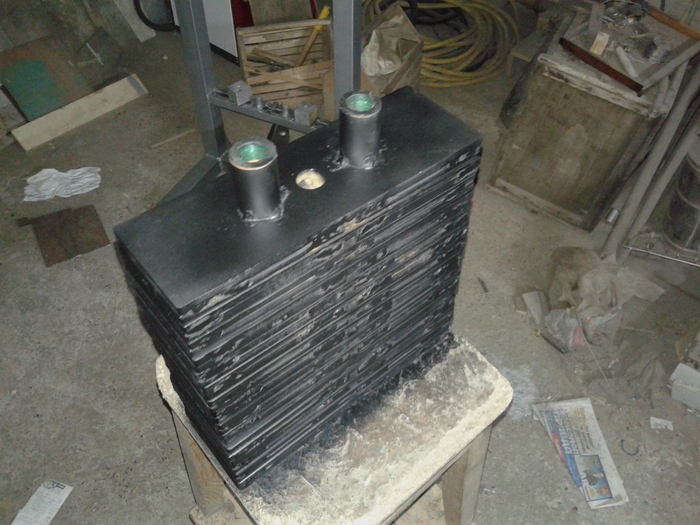

А грузы просто задул из баллончика.
По деньгам вышло около 30000 руб в ценах 2015 года
