Самосборный компьютер на базе 486⁠⁠

Приветствую, в прошлом посте я писал, что ищу 486 процессор для будущих проектов. Практически на следующий день со мной связался Александр с ником @alexzar76. Абсолютно безвозмездно он предложил мне материнскую плату на 3 сокете и два разных процессора под него. Через некоторое время я получил их. Спасибо, Александр! Этот пост стал возможен благодаря ему.

После получения моя коллекция процессоров стала выглядеть так:

Из них от Александра получены два верхних слева. (это Cyrix Cx486/66 и Intel i486DX4-100 )

Стоит заметить что по индексу iCOMP моя четвёрка является лучшей в линейке от Inlel.

Motherboard

Это та самая плата, которую мне отдали вместе с CPU. На ней имеется 4 ISA и 3 слота VESA Local Bus (VLB), которые используют некоторые особенности архитектуры 486го.

Также на ней расположены 4 разъёма для SIMM-30 pin и 2 для SIMM 72 pin. Скорее всего, держит она максимум 64 MB, по 32 в каждом из 72 pin разъёмов. (естественно единовременно можно использовать только 1 из типов памяти)

BIOS этой машинки имеет графический интерфейс и использует COM-мышь! Выглядит это как кривоватый закос под ранние Windows, впрочем момент с входом в BIOS есть в видео.

GPU

Планировалось использовать видеокарту на чипе Cirrus logic под шину VLB, но завести её не удалось. По внешнему виду претензий к ней нет, скорость шины была выставлена на 33, и вставлена видеокарта была в ближней к CPU слот. Вполне возможно, что я не смог должным образом её сконфигурировать.

Забавный факт, но VLB можно расшифровать как  Very Long Bus. (Очень Длинная Шина)

Как бы то ни было, пришлось вынуть из 286го уже знакомую нам REALTEK RTVGA V21 004, и продолжить эксперименты, хотя с 256kb видеопамяти всё работает очень даже уныло.

RAM

Два модуля SIMM 72 PIN по 16 MB каждый

Multi-card

Я использовал вот такую карточку, как говорится «Noname». (или я не нашёл названия)

HDD

Диск я вытащил из своих закромов, изначально он был в сборке со вторым пентиумом.

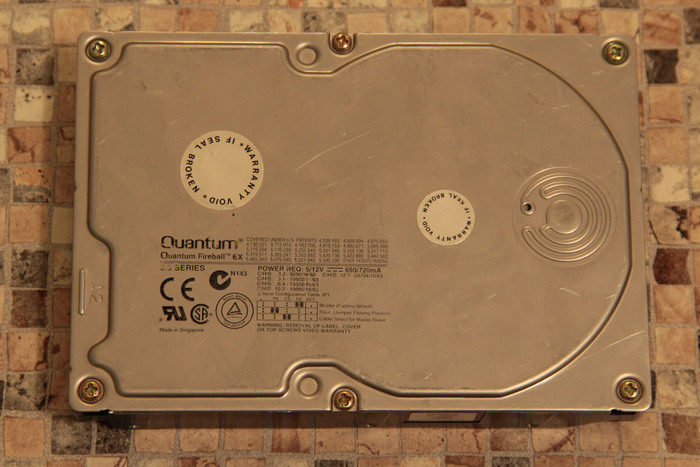

Это Quantum EX3.2A на 3.2 GB. Состояние близко к идеальному.

Audio

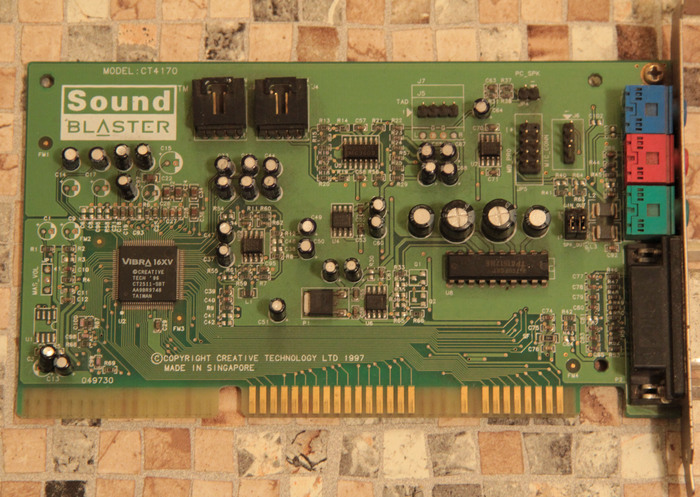

В качестве звука я использовал тривиальный Sound Blaster CT4170 на чипе Vibra 16XV

Network

Была использована сетевая карта 3C509B-TPO от 3COM.

OS

операционной системой для этой сборки был выбран дистрибутив Windows-95 и соответственный пакет «Plus!».

К несчастью, рабочих дравйверов на мою видеокарту я найти не смог. Поэтому всё работает в 16 цветах и без ускорения. (если оно вообще возможно на такой слабой карте)

Остальное же установилось самостоятельно. После добавления нужного протокола сеть поднимается и работает штатно.

Практика

И конечно я записал видео! Качество хромает из-за моих эксперементов с фиксированным фокусом, но всё читаемо.

PS

Спасибо за помощь irc-каналу #16bit и bocha лично.

Если вас что-то интересует или есть что сказать — добро пожаловать в комментарии.
