Ремонт ТВ Тюнера
Принесли в ремонт телевизор Xiaomi, у которого оторвали разъем TV тюнера.
Разбираем, снимаем материнскую плату, осматриваем пациента.
Оторвали, как говорится, с корнями, потому будем использовать разъем с донора: аккуратно отпиливаем дремелем, контактную медяшку аккуратно выпаиваем из платы и запаиваем прямо на разъем снятый с другого тюнера.

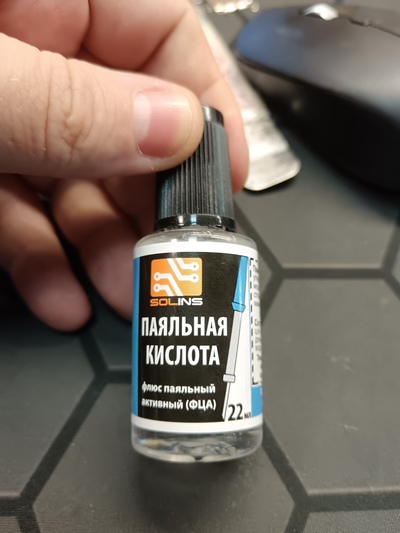

Аккуратно вставляем контакт в отверстие на плате и после без фанатизма с паяльной кислотой буквально в 2 местах подпаиваем сам разъем к тв-тюнеру и в конце уже подпаиваем сам контакт.
В моем случае снятый разъем не очень хотел попадать в старое отверстие, а потому пришлось немного доработать разъем и отверстие штукой для маникюра.
На всякий случай позваниваем, чтобы средний контакт звонился на плату и только на контакт платы и не замыкал на массу, собираем тв и проверяем.
Мультяшный герой с Карусели не очень доволен, а мы как всегда восхитительны, всем бобра.
