Ремонт шуруповёрта⁠⁠

Тааак, беру в руки отвёртку... ))). По тексту поста: сдох один аккумулятор. Просил помощи в выборе банок на замену, поскольку сам в этом 0.

Спасибо! Эх, жаль, нет смайла - жму руку (.

Спасибо за наводку толковую!

Спасибо за наводку.

У меня выбор сократился до - менять ). Работа встала. Юзаю сетевой шурик, как собака на привязи.

Шурик сам китаец. А в банках вообще не понимаю. Если не затруднит, объясните пожалуйста, или поделитесь ссылкой. Нарушение пайки, скорее всего, под средней плстмассовой деталью.

Спасибо огромное!

Так оно и есть ). При стоимости ремонта от 50% считаю нецелесообразным ремонт в принципе, поскольку в остальном (в данном случае - шурике) остаётся второй аккумулятор (несвежий) и подуставшие детали самого шурика. И когда это всё выстрелит - хз.

Благодарю за наводку.

Спасибо, что ответили.

У меня есть "народный" зеленый китайский шурик на 12 В, там батарея из 3-х похожих банок, все с жутким разбросом, батарея заряжается до 12.2 В (вместо 12.6),

Казалось бы  - разница 0,4В...

По банкам с али: смотрел на яндекс маркете - тот же китай, но в 1,5 - 2 раза дороже ).

И спасибо, что так подробно отвечаете!

Спасибо. Вроде нашёл банки этого года выпуска. Вот эти: https://aliexpress.ru/item/32814189809.html?spm=a2g0o.produc.... Подходят и по вольтажу, и по амперажу, и по размерам. Посмотрите плз, и если можете, то оцените.

liitokala, которую советовали выше в комментах, длиннее. Просто не влезет в корпус.

Благодарю за подсказку! Как оказалось выбор не так уж прост ). Кроме всего прочего нужны именно 65мм, длиннее просто не влезут.

Недостаток: родные зарядки обычно очень уж слабенькие и аккум большей ёмкости заряжают долго.

Благодарю! Вот ведь правда - Пикабу всемогущий и познавательный ). Столько инфы новой!

сетевой покупался, когда выбора не было. И работа стационарная а-ля вокруг стола ). А свой аккумуляторный при хорошей работе я заряжал не реже раза в полдня.

шурик сам со скидкой я взял за 4,5к. Без скидки 6,5 - 7к был. Хотя да, 3к за, фактически 1 аккум- кучеряво очень.

Смотрел видео от HartWOOD. Годное, понятное. Но там замена на ровно такие же банки. Благодарю за ответ.

Надо же так ошибиться!- сказал ёжик, слезая с кактуса )). Сорян, уважаемый.

Вы стебётесь?) КабЕля - Род. Падеж - нет чего - кабЕля. Но.

Множ.число - кабели. Тоже самое и с моДулями ))).

Хотя, каюсь, сам тоже говорю - кабеля - во мн. числе ))). Но всё-таки модули.

Извините, я несколько далёк от этого ). И не совсем понимаю - а зачем? Т.е. какая цель?

ЗЫ:

Так отож ). Зазоров практически нет, 1-1,5мм на всё про всё. Буду извращаться, а дальше как пойдёт.

Так и не вопрос ). По крайней мере надеюсь, что получится. Удивило, что в данном месте, где нет вибраций (банки сидят плотно в корпусе), случилась данная поломка. Более того, место излома было как-будто вывернуто наружу.

Так и не вопрос ). Банки будут заменены (надеюсь, что у меня получится- точечная сварка=затык).  Удивило, что именно в этом месте, где нет предпосылок для ТАКОЙ поломки, это случилось.

Уже решилось. Как оказалось был переломан один выход от банок на плату. Вот он и любил мозги: банки полные, а шурик не фурычит.

Понял, спасибо! Переделаю.

Пропаял с кислотой, влом было заморачиваться с канифолью. Но странно, что пластина вообще разорвалась. Не ожидал подвоха такого.

  Соответственно тот штырь что в плате вообще выкинь,

Вы имеете в виду остаток пластины, идущей на плату? Если да, то я просто спаял это всё.

Кажется обрыв контактной пластины и был причиной всей этой свистопляски. Сейчас батарея заряжена, шурик крутится. Надеюсь на этом всё!

Благодарю всех помогавших в разгадке этого ребуса.

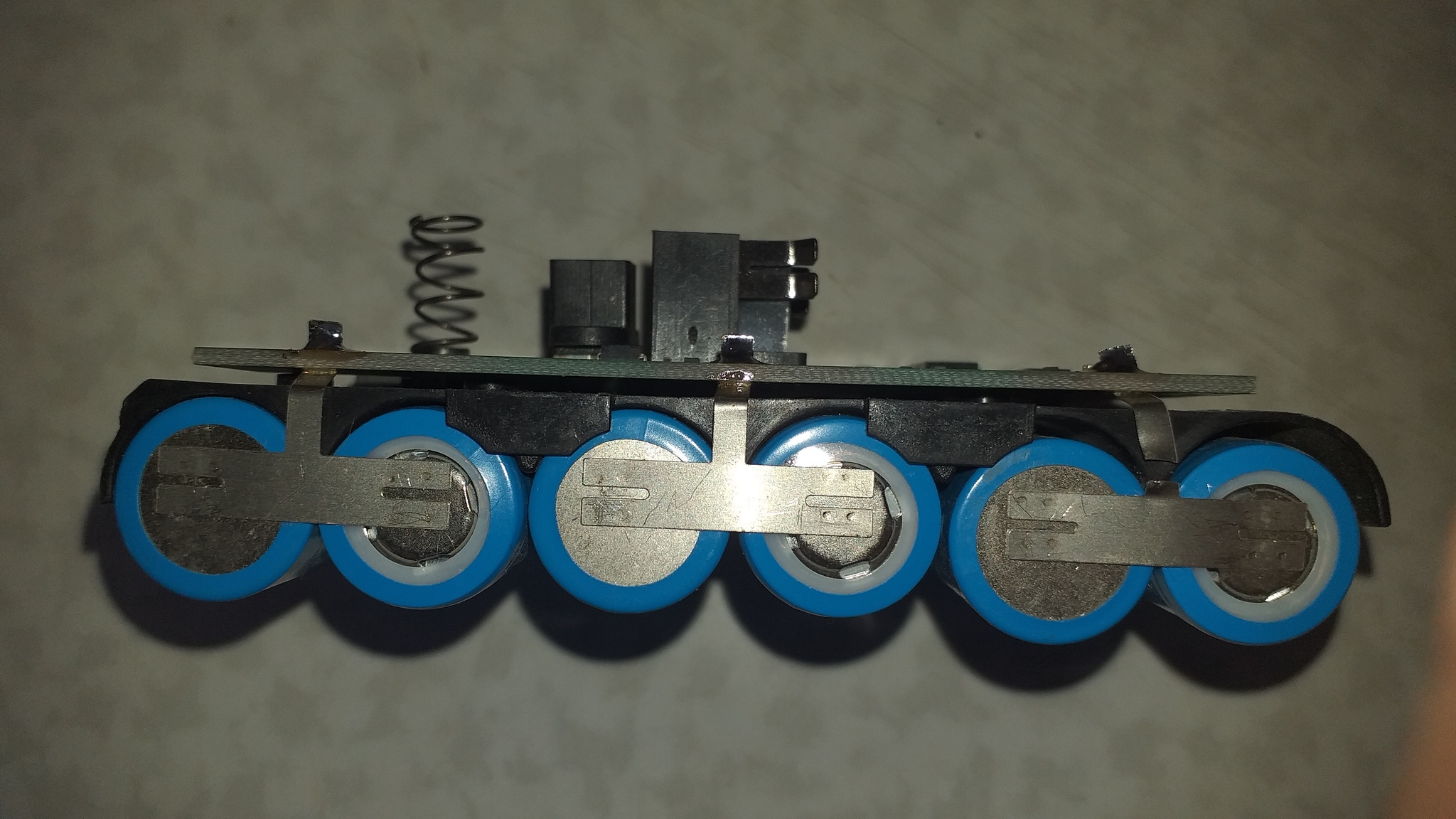

Кажется нашёл причину ). Справа - обломалась перемычка между банками - выход на плату. Пропаял, поставил на зарядку. Позаряжалось максимум минуту и опять отключилось (((.

Посмотри, может где действительно отпаялось. Припаяй. Тебя интересует приварка ленты к банкам и выводы платы на банки, обычно там отвалы в силу механического напряжения. Если не видно — нет ничего страшного если прикоснёшься туда паяльником лишний раз (я про плату).

  Попробую ). Там, чтобы добраться до проблемного места (среднее чёрное пятно в центре платы - место подключения ЗУ) надо отпаять блок банок. В наличии есть только паяльник ЭПЦН 40 Вт. Хватит ли его мощности - не знаю ). Попробую - отпишусь.

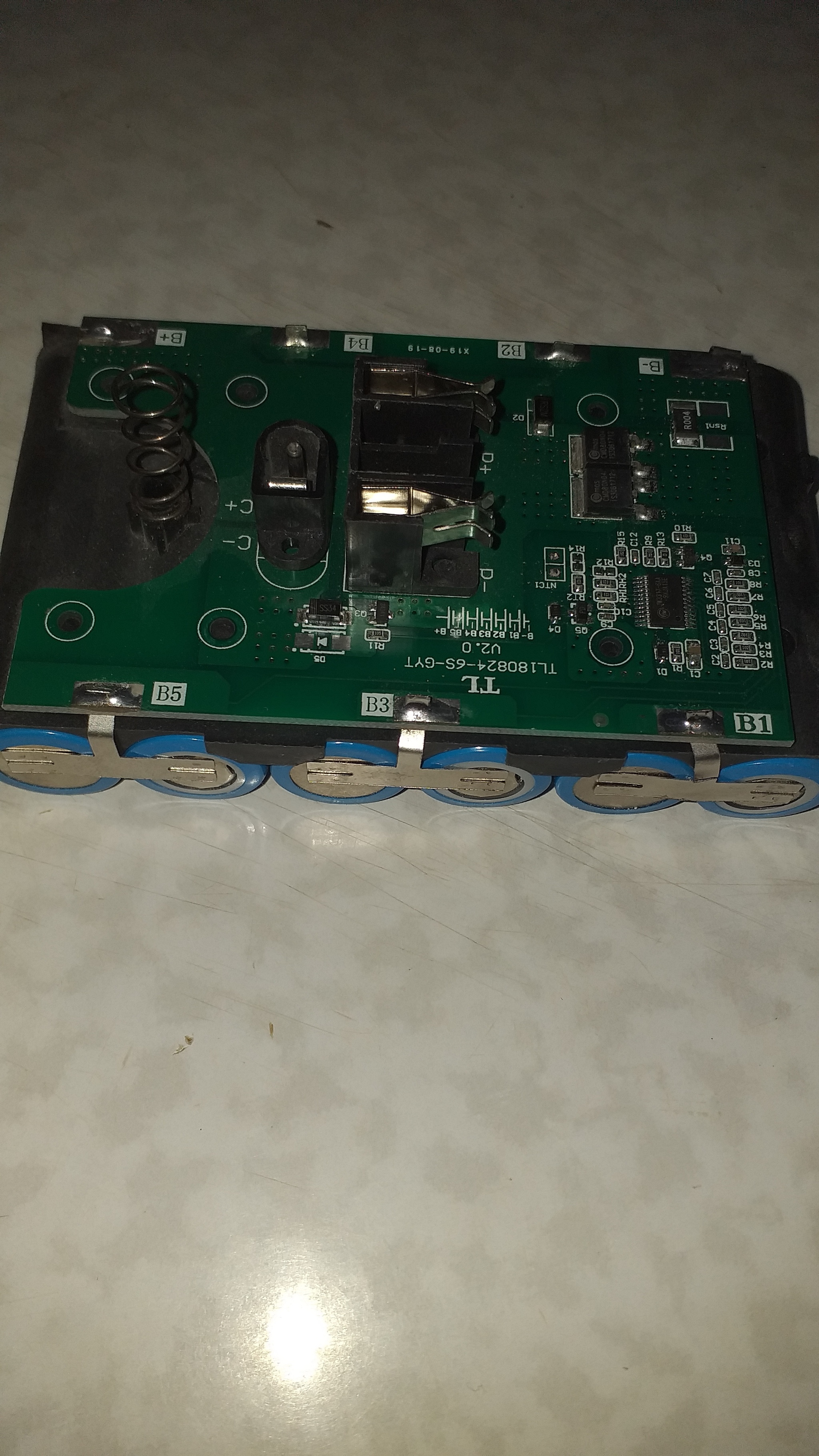

это плата над банками, по бокам платы видна пайка- выводы от банок

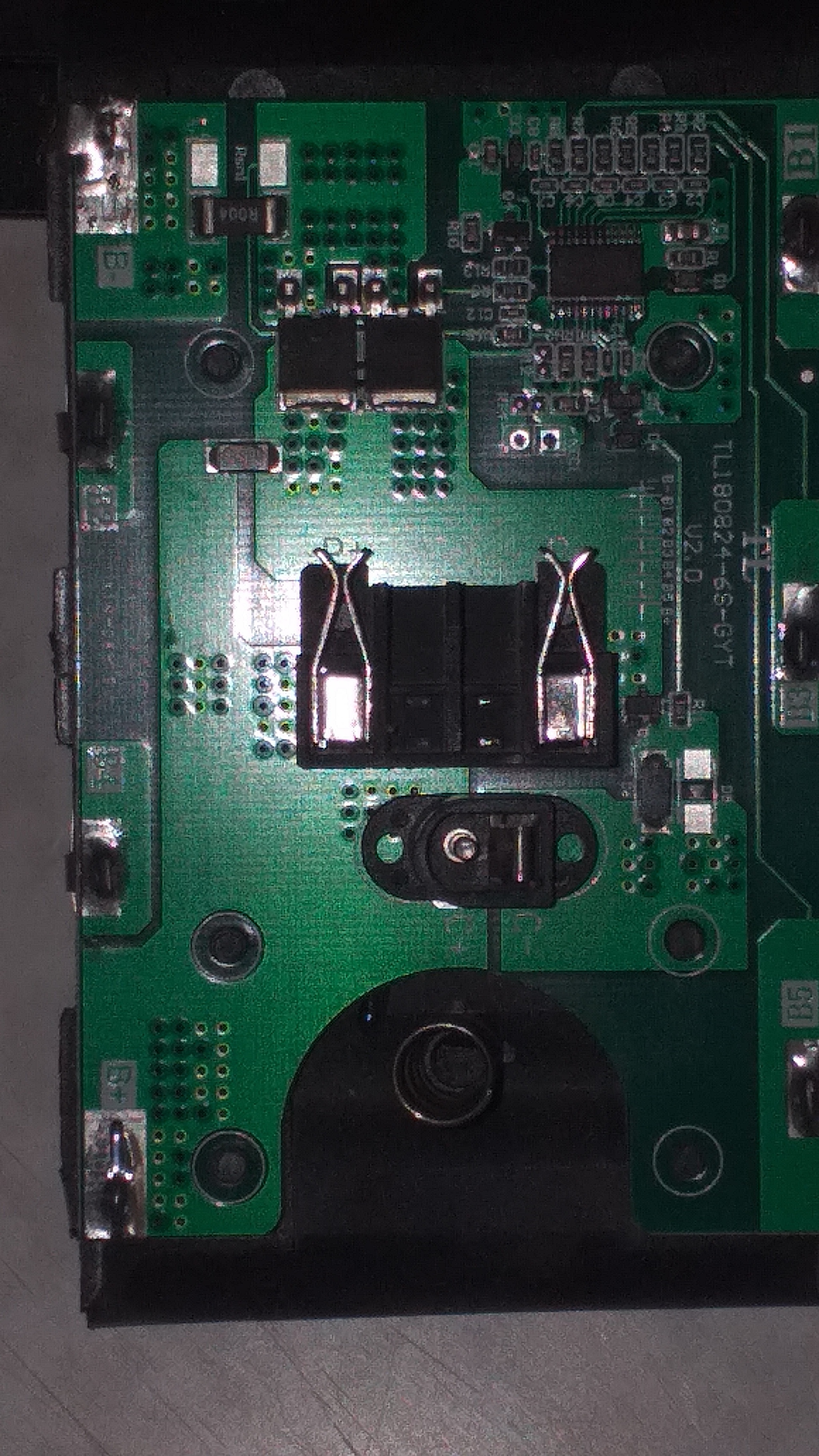

Какая-то плата стоит в аккуме, защита ли - хз.

@StaryDoktor, практически это вчера и происходило. Вечером, пытаясь с вашей помощью найти причину неоднозначного поведения аккума, поставил его на зарядку. Акб заряжалась максимум пару-тройку минут и отключилась. Но тут есть нюанс: то ли нарушилась пайка в месте подключения ЗУ, то ли ещё хз что: если слегка двигать из стороны в сторону, то зарядка возобновлялась. Но в любом случае процесс зарядки длился не более 5 минут, при положенных 1 чвс (с нуля до полного).

   После того, как аккум отключился, не отключая ЗУ, замерил напругу на каждой банке и общее. На каждой: 4,11 - 4,15В, общее - 24,6В.

Аккум простоял на зарядке всю ночь, но индикатор на ЗУ как светился с вечера зелёным, так и утром такая же ... Сейчас повторно проверил напругу на банках и общее, показатели остались те же. Подключил этот аккум к шурику, шурик покртил на холостых максимум 2 секунды и становился. Типа сдохла акб. Опять померил напругу - 24,59В. Снова подключил шурик - он прокрутил (на холостых) пускай 3 секунды. Встал.

  И вот эти все е..ли с плясками  - напруга есть- шурик не работатает - наводят на мысль, что не с банками проблема. Хотя не знаю, просто не хватает знаний.

  Пока что заказал новые банки. Как придут - буду менять. Поможет/нет - не знаю ).

таки да, уважаемый ). Простым смертным такие фокусы недоступны.

Какая-то дичь происходила. После замера вольтажа на банках под нагрузкой снял шурик и через минут 5-10 проверил ещё раз напругу на банках. На всех был 0. Взял второй мультиметр - проверил - 4В. Поставил аккумулятор на зарядку - пошла. Через пару минут отключился - типа зарядился. На всех банках 4,1В, общее - 24,6В.

Это ведь она?

Есть, я промахнулся, извините. Те же 4В.

Кстати, последние замеры - на каждой банке - посадили банки в 0

Что это такое и как её проверить? ) Как я понимаю она на плате в аккумуляторе?

кажется мои лыжи совсем не едут )). При подключённом к шурике и нажатой кнопке, как и писал ранее, общее напряжения акб падает в ноль. При этом на каждой банке в отдельности от 4,11 до 4,15 вольта.

Ну что, провёл измерения. Напряжение на аккуме без нагрузки 24,54В, при подключении шурика и его включении напряжение на акб падает в ноль.

нету ), есть полевые условия

Объяснитесь пожалуйста по поводу нагрузки. Собственно, что спрашиваю: дозлый, но при этом заряженный аккум (при замере мультиметр показывал 24,6 - 24,7В) подключал к шурику. Шурик не фурычил, светодиод мигал так, как ему не хватает питания. Это были все вместе банки под нагрузкой. Как, чем нагрузить одну банку?

Если это мне (я уже запутался в хитросплетениях комментов), то уточните плз, к одной банке или как? И как быть с тем, что все банки показывают приблизительно одинаковый вольтаж: 4.1 - 4.2В?

Постучал. Перемерил напругу на каждой банке. В среднем по больнице 4.1 - 4.12В.  Правда возник вопрос: банки у меня, естественно, соединены последовательно. В таком случае, когда я замеряю одну банку, с одной стороны я становлюсь щупом на один полюс (одна банка), а с другой - на два полюса (там перемычка). Насколько корректен результат такого замера?

Скинуть еще раз фотку платы?

Где-то в комментах есть фото платы. Я не совсем понимаю, что такое плата BMS. Какая-то есть.

Но в таком случае правилен ли мой вывод, что банки в норме? Если да, то почему от заряженногоаккумулятора не запускается шурик? А если и запустился, то крутит около минуты. На холостых оборотах. После этого дохнет.

В этом и есть закавыка, на мой взгляд: либо дохлая одна/несколько банок (но они не должны заряжаться полностью - я так думаю), либо проблема не в банках.

)))), моему шурику год. При таком раскледе хз что думать.

Разобрал аккум, чтобы иметь доступ к каждой банке (но при этом банки не разъединял). Подключил к ЗУ, подключил к выходным клеммам мультиметр в режиме измерения постоянного напряжения (без мультика зарядка не шла - хз почему).   Кстати, даже если мультиметр выключал (но щупы не снимал), зарядка всё равно шла.

  Аккумулятор зарядился (я проверил все банки - фотка в посте). Напряжение на банках было разное, но в пределах 4.11 - 4.3В, что совпадало с описанием таких же аккумуляторов на али  - напруга отсечки 4,2 - 4,3В.

Сделал вывод, что всё заряжено.

Понял, спасибо.

Сам к этому склоняюсь ). Сделать один раз и забыть.

Извините, не понял фразы (. Что значит уйти в обрыв?

Да вот сегодня вечером/ ночью посмотрю. Благодарю за помощь.

О плате внутри банок я даже не догадывался. Спасибо, что прояснили этот момент.

Насколько я понял из ответов, но не являюсь спецом ).

Если аккум может отдавать от 20А - это и есть высокотоковый.. Если у Вас сохранилась ссылка на Ваши аккумуляторы, то можно глянуть в описании. Как вживую - не знаю.

Нет, мне шурик нужен для работы. И не труситься, что сдохнет в неподходящий момент ).

Уже где-то выше/ниже отвечал: шурик покупал по скидке за 4,5 крублей. Без скидки он был 6,5-7 крублей. Год назад. Шурик: ударный, 25В.
