Ремонт ноутбука Lenovo IdeaPad 3 15IIL05⁠⁠

Всех приветствую)

Ноутбук перестал реагировать на кнопку включения.

Приступаем.

Снимаем поддон и осматриваем плату:

Платформа Compal NM-D031.
Отсоединяем АКБ и замеряем сопротивления на всех дросселях, а так же дата линии юсб портов.

В моём случае никаких заниженных сопротивлений нет.
При подключении ЛБП, потребление платы составляет 0.070а, что довольно довольно много для дежурного питания:

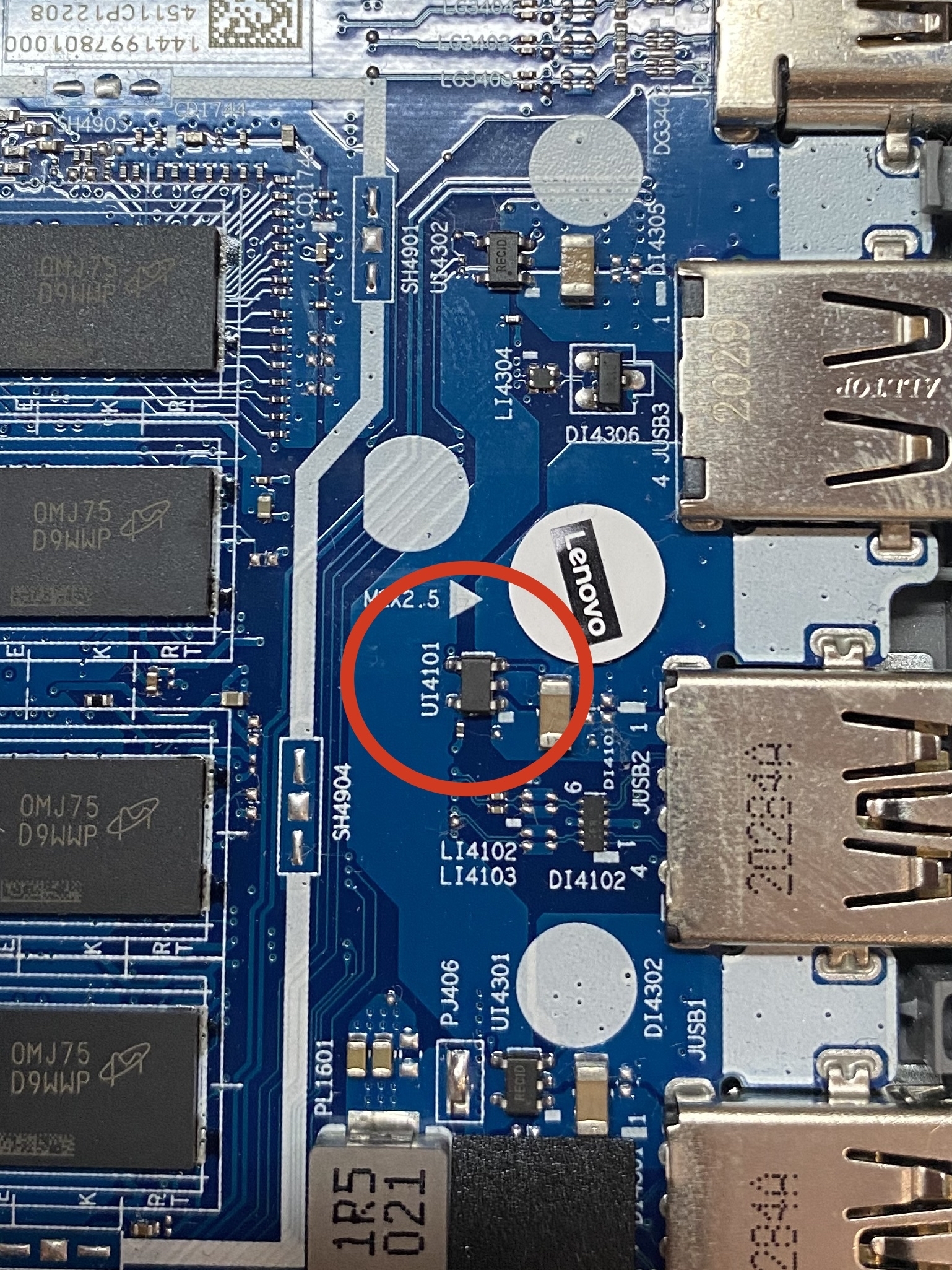

При более тщательных замерах сопротивлений выявил вышедшую из строя микросхему:

Это SY6288D20AAC.
Как я понял, эта штуковина грубо говоря должна защищать от перегрузки по току, перегрева и КЗ внешние устройства подключённые к юсб порту.

В моём случае на этой микросхеме было замыкание между 1 и 2 пином. То есть питание +USB_VCCA было посажено на землю.

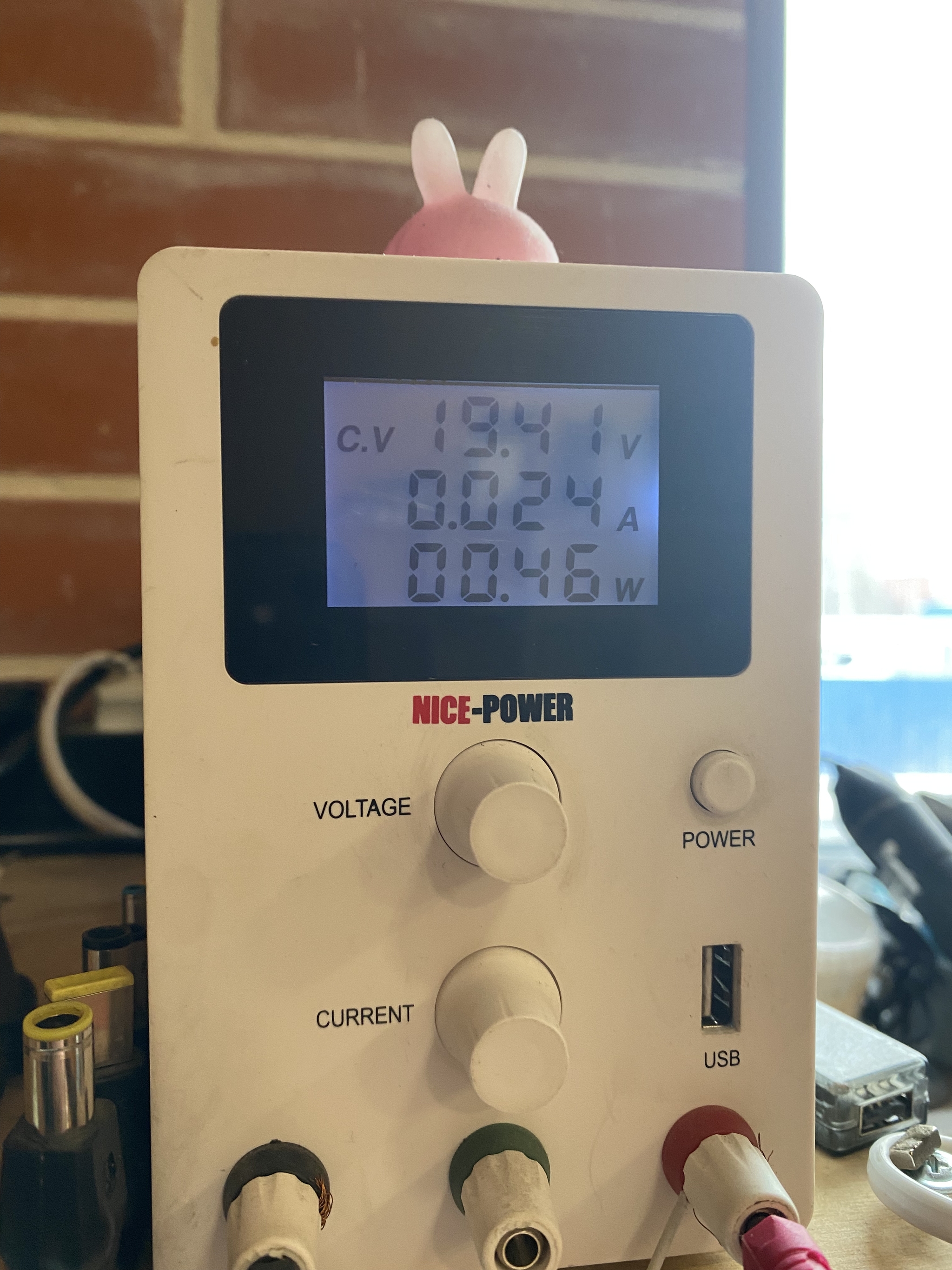

Отпаяв эту микруху, потребление платы в дежурном режиме пришло в норму:

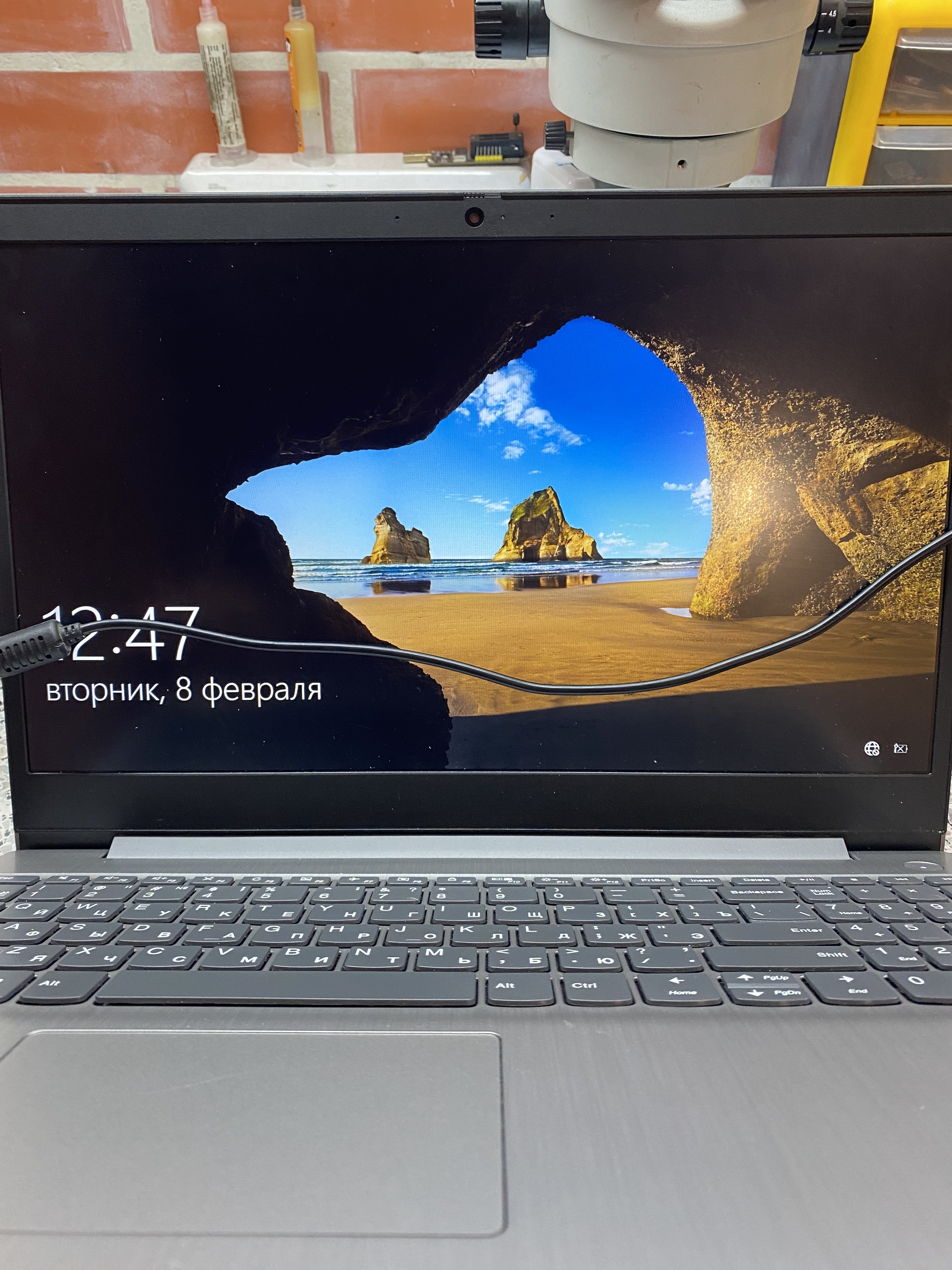

И ноутбук стал включаться:

Позже я припаял с донорской платы рабочую микруху.

Но на этом ремонт не закончен.

Во время тестирования, я случайно заметил, что топкейс с правого края подозрительно сильно нагрелся, хотя там ни радиатора, ничего такого нагревающегося нет.

С той стороны есть только IO плата с аудиовыходом и кардридером.

Ну раз греется, значит есть какая-то неисправность. Замеряю сопротивление на конденсаторе по питанию контроллера звука и вижу:

Сильно занижено.
Контроллер звука и кардридера RTS5199 вышел из строя.

Меняю на новый:

При дальнейшем тестировании проблем больше не было выявлено.

На этом ремонт окончен.
