Ремонт Neo Geo pocket. Консоль не включается⁠⁠

Эту консоль я купил чисто из интереса. Neo Geo Pocket – портативная приставка 1998 года, выпущенная компанией SNK. В тот же год появились Gameboy Light (который я уже чинил) и Gameboy Color. SNK – это авторы легендарного Metal Slug, а также менее известных у нас Fatal Fury и King of Fighters. Давайте разберёмся, что внутри!

Первичный осмотр

Состояние консоли… ну, такое себе. Грязная, очень грязная – придётся хорошо чистить. Кроме того:

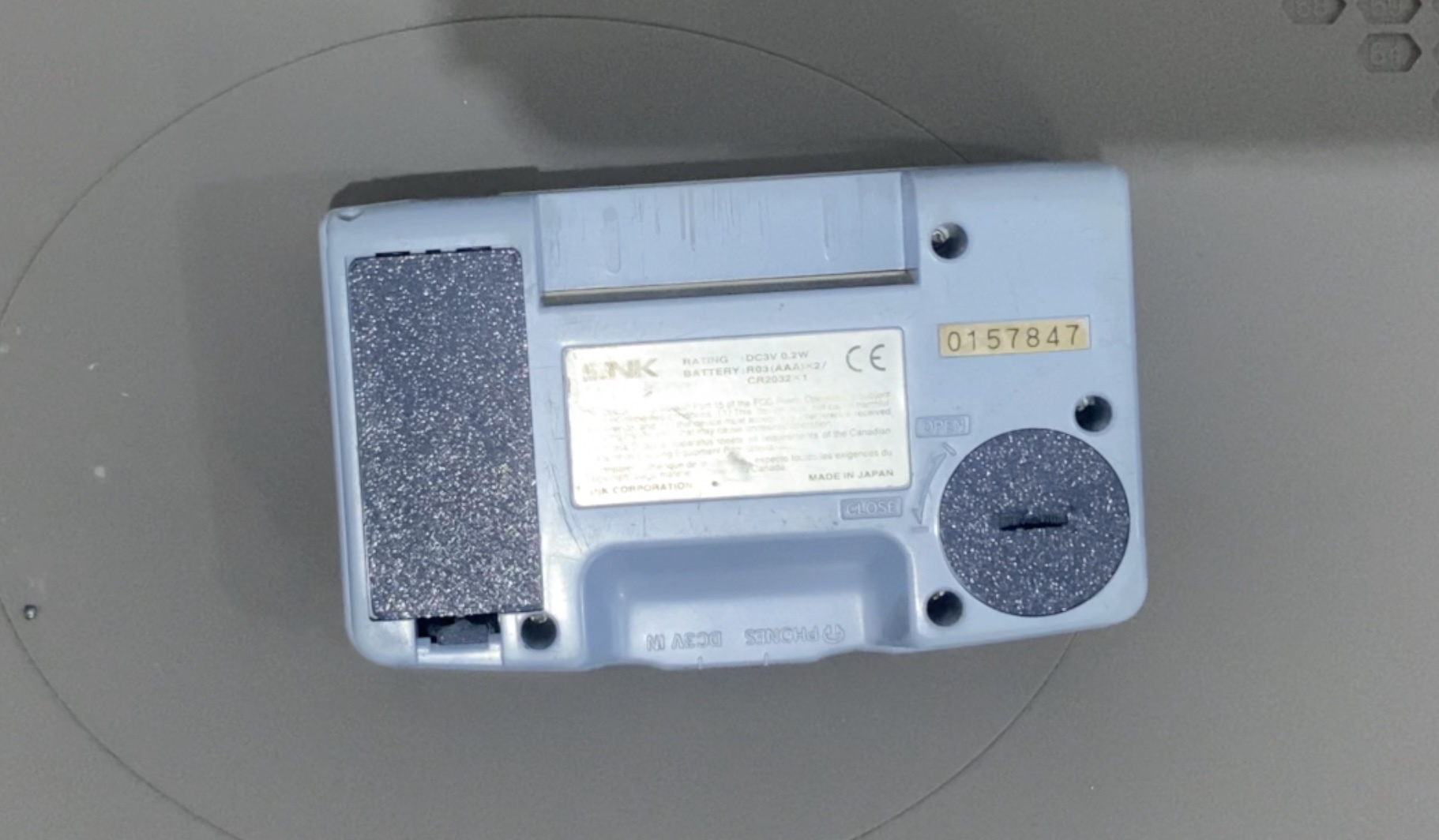

• Нет крышек для батареек.

• Отсутствует внутренняя батарейка – если в Gameboy картриджи иногда содержали батарейку для сохранений, то тут её встроили прямо в консоль. Она отвечает за время, настройки и сохранения.

• Экран повреждён – в верхнем правом углу мёртвое пятно, внизу – отслоение плёнки.

• Внутри что-то болтается – может, болтик, а может, и что-то более важное.

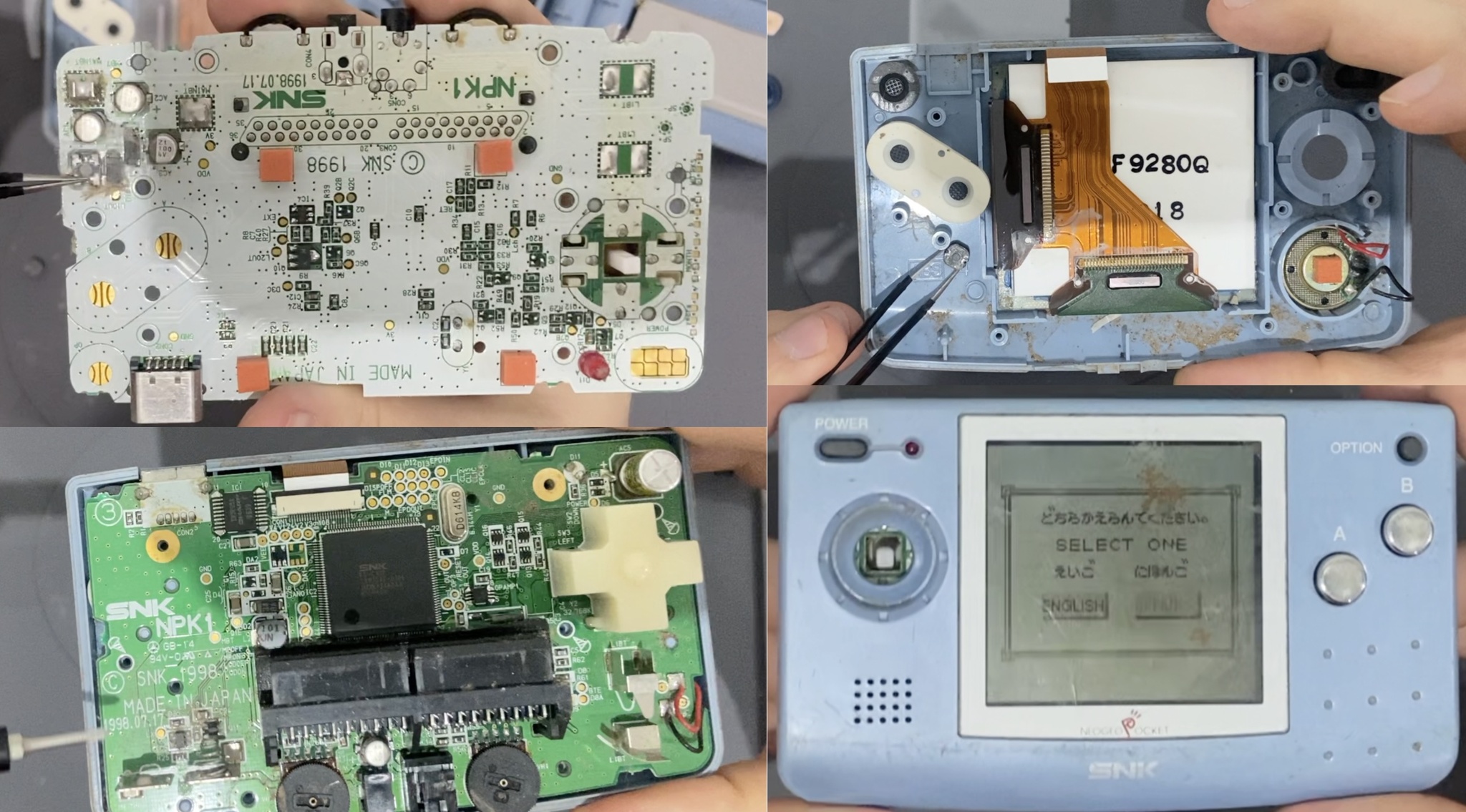

Внутренний мир Neo Geo Pocket

Под крышкой — ничего катастрофического. Пыль есть, но коррозии и механических повреждений нет.

Главное, что бросается в глаза – огромный стик в виде креста. Это 8-позиционный джойстик, и именно он – главная фишка консоли.

💡 Почему это круто? В 1998 году хорошие экраны уже никого не удивляли, а вот эргономичный стик, который до сих пор считается лучшим для файтингов, – редкость. У него крутая тактильная отдача, и пользоваться им реально приятно.

Передать ощущения через текст невозможно, но если интересно услышать его щелчки и посмотреть весь процесс ремонта, я, как обычно, смонтировал видеоролик всего ремонта. Спасибо за ваши просмотры, лайки и подписки на Ютубе. На таких маленьких каналах, как мой, они сильно помогают продвигать контент!

А если вы фанат длиннопостов – продолжаем. И да, комментариям и плюсам тоже рад!

Что интересного в конструкции?

🔹 Внутри картриджного разъёма есть чёрная губка – она фиксирует картридж, улучшая контакт. До этого нигде не видел такого решения.

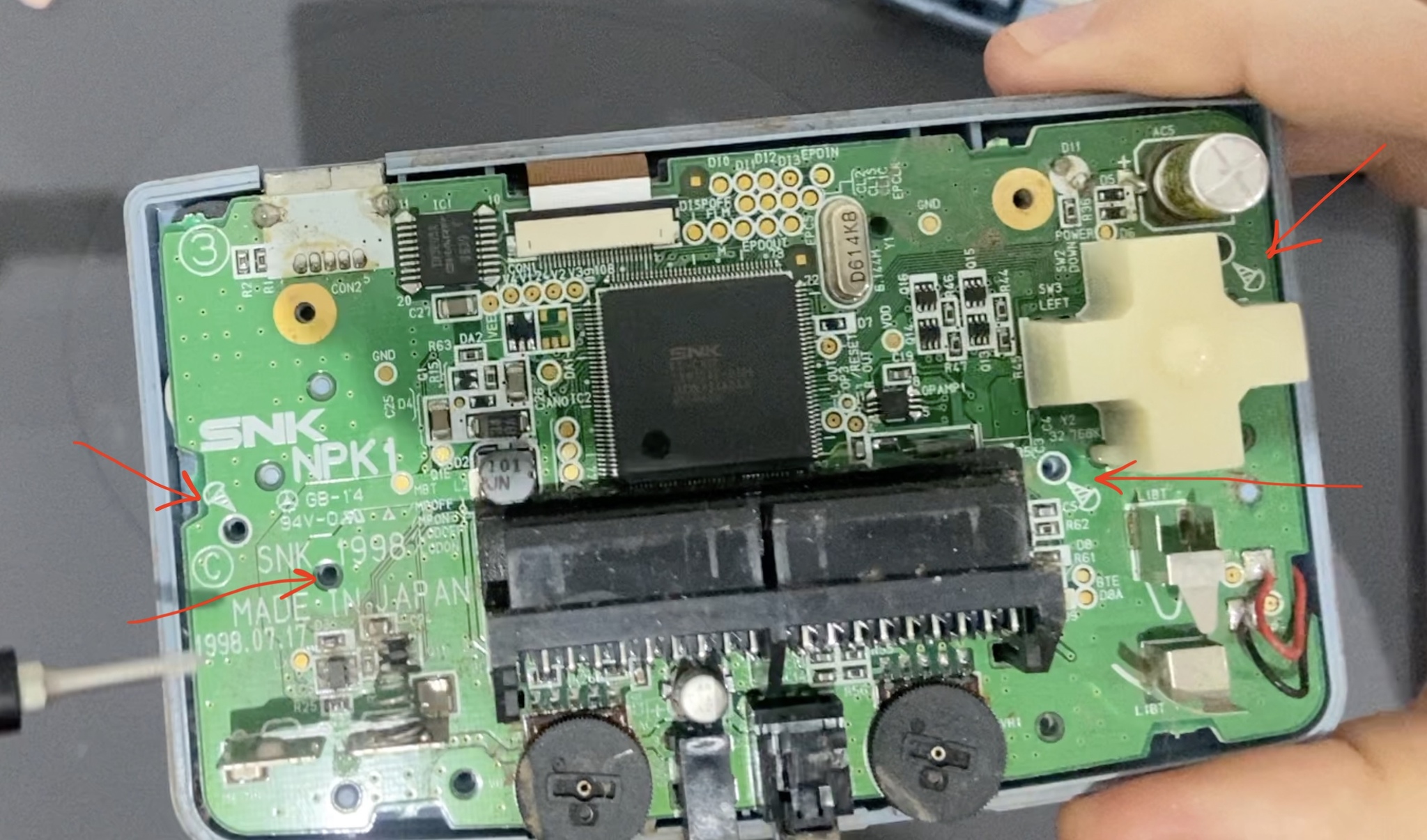

🔹 Разметка для сборки – на плате иконки показывают, какие болтики вкручивать, а какие отверстия оставить свободными.

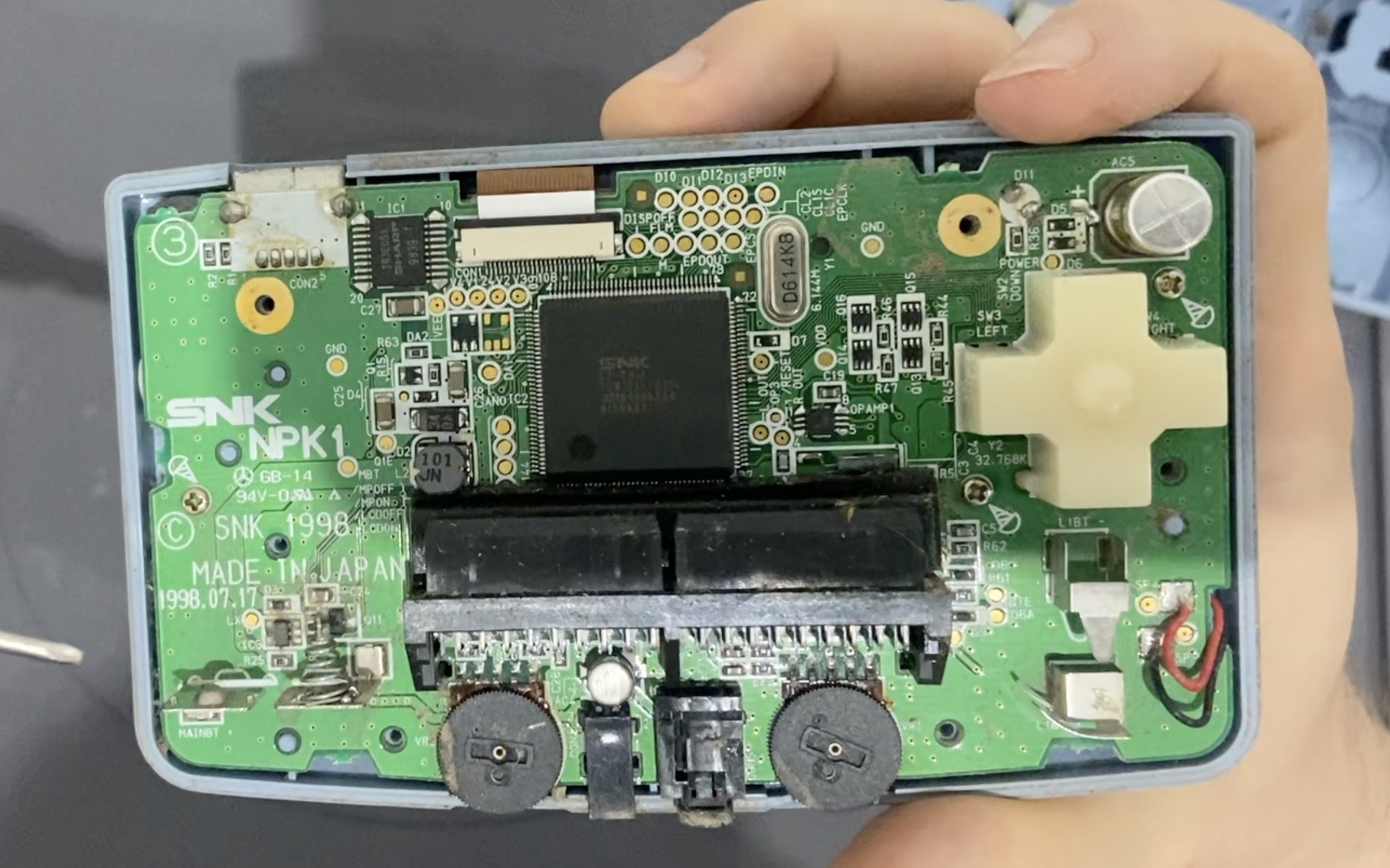

Обратная сторона платы и "беглый" дроссель

Переворачиваю консоль, снимаю шлейф дисплея. Здесь ещё больше грязи, но главное – нахожу оторванный дроссель, который и бренчал внутри.

Очевидно, что внутри жили насекомые, судя по паутине и следам грязи. Всё чистим спиртом и ватными палочками.

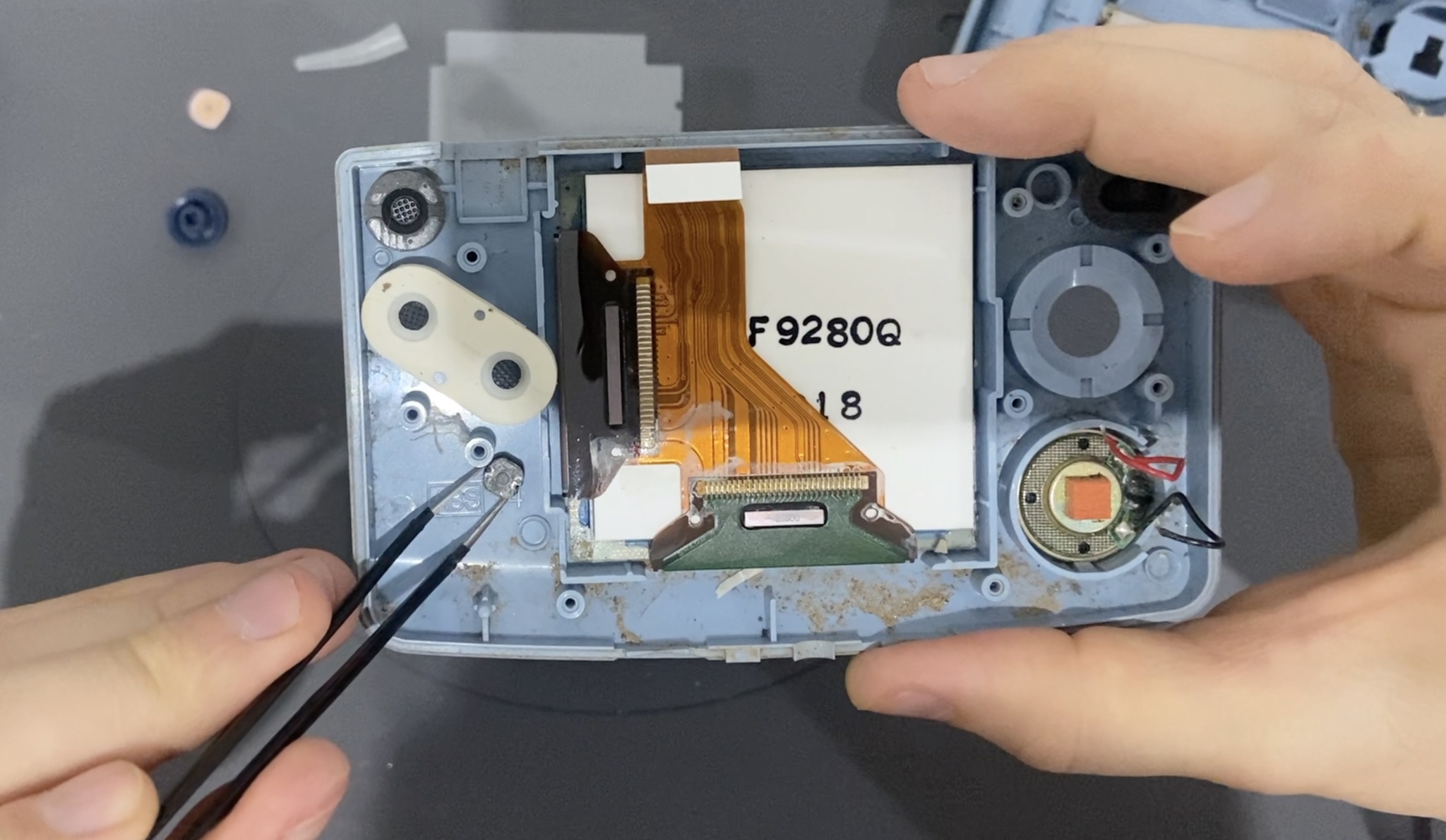

📌 Маленький, но классный инженерный штрих – под экраном есть оранжевые квадратики из поролона. Они смягчают давление экрана на плату.

Припаиваю дроссель

⚡ Хорошие новости – сам дроссель цел, просто оторвались контакты. Их можно зачистить, залудить и припаять обратно. Дроссель по своей сути - медная катушка, если сами витки не повреждены, то он должен работать, ломаться там попросту нечему.

Первый запуск – работает ли консоль?

Перед тестом дочищаю корпус, убираю основные загрязнения.

🔌 Момент истины…

✅ Консоль включилась!
✅ Экран работает (хотя и повреждён).
✅ Звук есть.
✅ Кнопки откликаются.

Бинго!

Финальная очистка – грязи было ОЧЕНЬ много

Решаю сделать глубокую чистку.

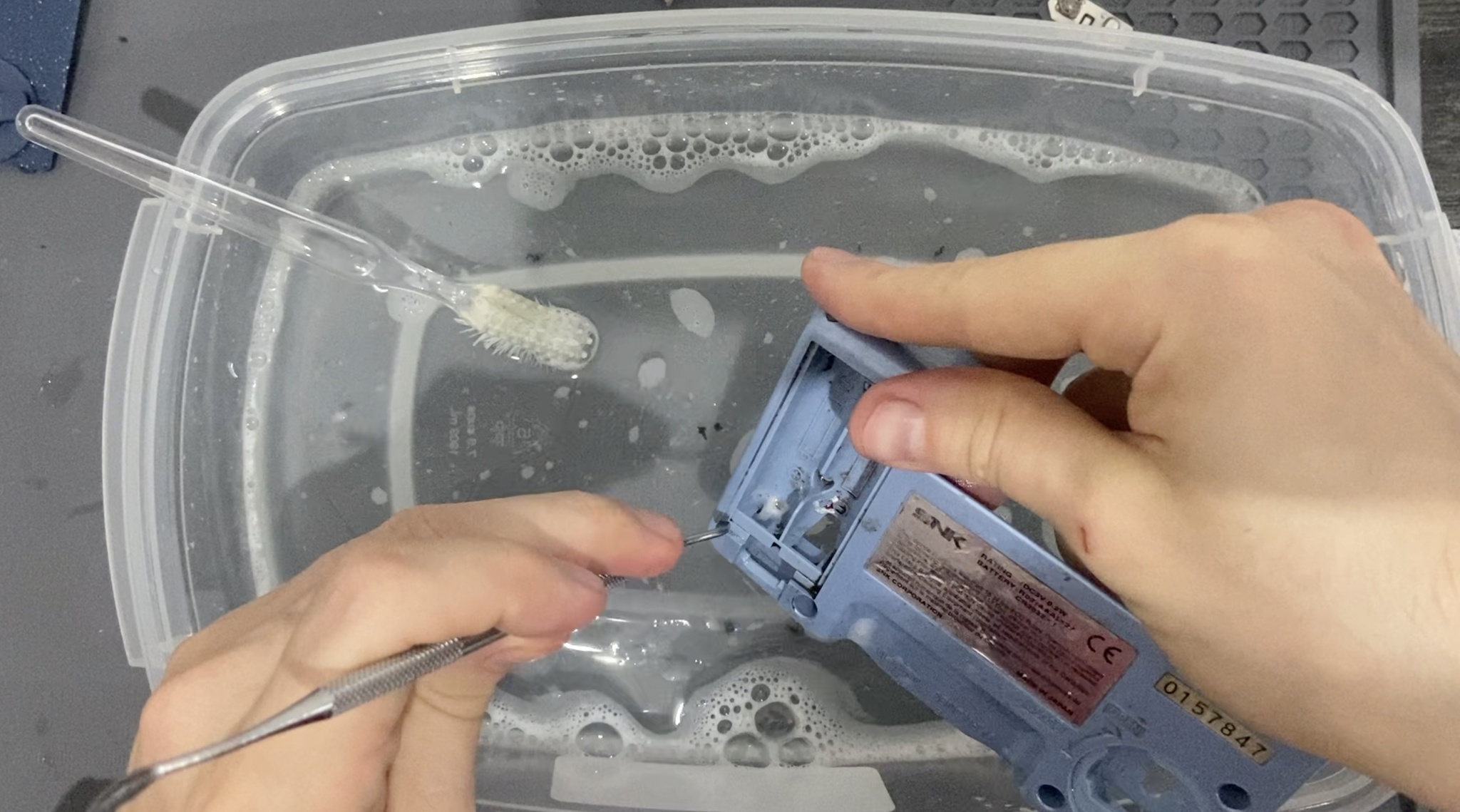

🛁 Тщательно промываю корпус в мыльной воде – грязи было реально много.

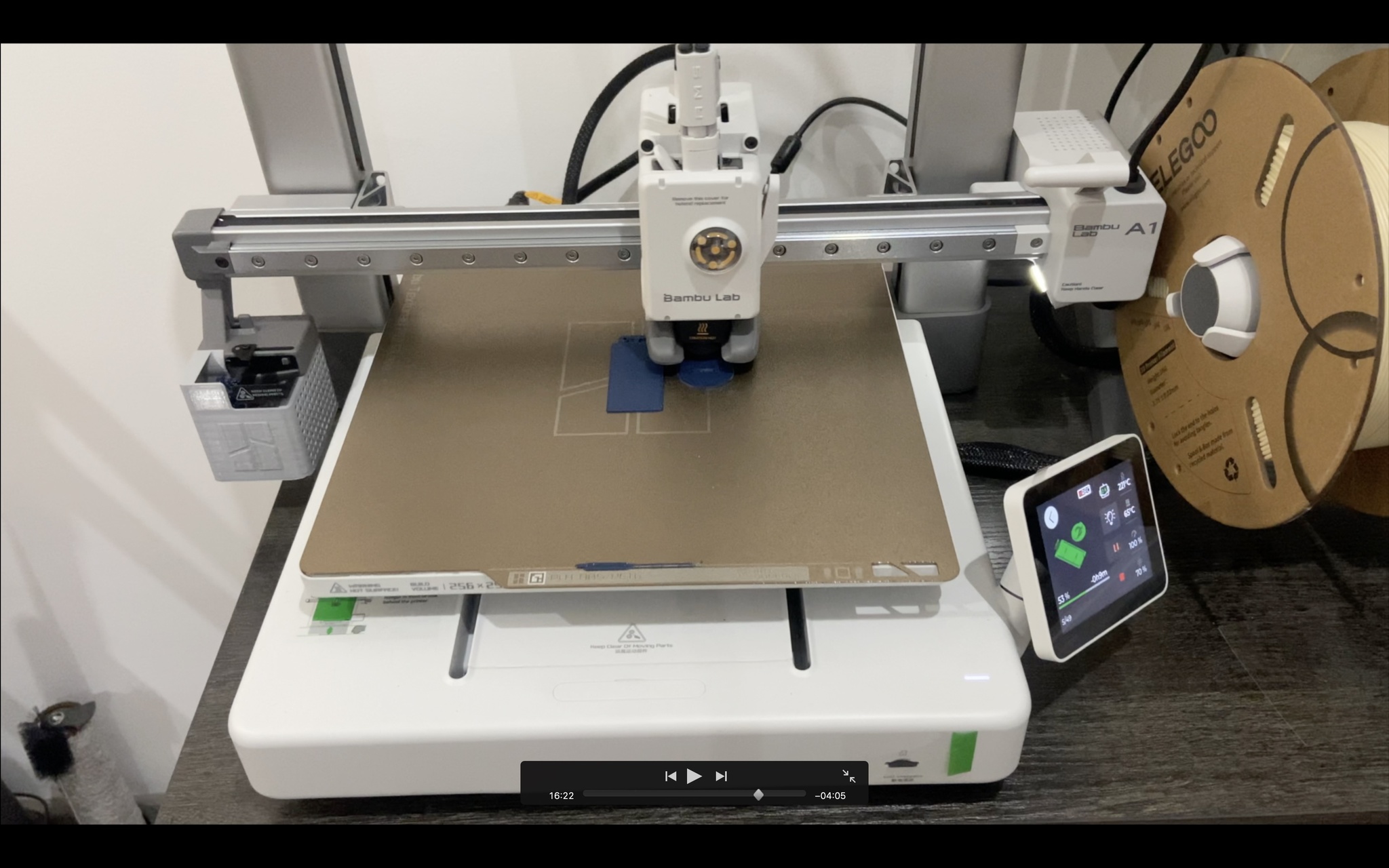

3D-печать крышек для батареек.

Нашёл в интернете модели крышек и распечатал их на 3D-принтере. Первая попытка – крышки болтаются. Увеличил их размер на 5%.

Вторая печать ушла в работу.

Вторая печать – крышка для батарейки CR2032 села идеально. А вот для батареек AA великовата – пока использую чуть меньшую с зазором.

Возможные доработки:
Можно напечатать в цвет корпуса, но всё равно будет видно, что они не оригинальные. Ну и можно поправить модель большой крышки, чтобы она подходила идеально.

Что дальше?

К сожалению, игр у меня нет, так что могу только лазить по встроенному меню – часы, календарь, будильник, гороскоп (да, там есть гороскоп!).

📺 Менять экран особого смысла нет – новый стоит как вся консоль (~4-5 тысяч рублей). Если бы это была Neo Geo Pocket Color, тогда да, стоило бы заморочиться, но пока сломанных Color-версий мне не попадалось.

Итог

Neo Geo Pocket – интересная консоль с крутым стик-перекрестием, но с неудачным чёрно-белым экраном. SNK быстро исправились, выпустив цветную версию.

🔧 Теперь консоль чистая, полностью рабочая и ждёт свою игру.

Если вам понравилось – ставьте плюсы, задавайте вопросы и пишите комментарии! Заходите на YouTube, там видео с ремонтом – звук стика ТОП!

Спасибо за внимание и до встречи в новых ремонтах!
