Ремонт фотоаппарата Olympus OM-1

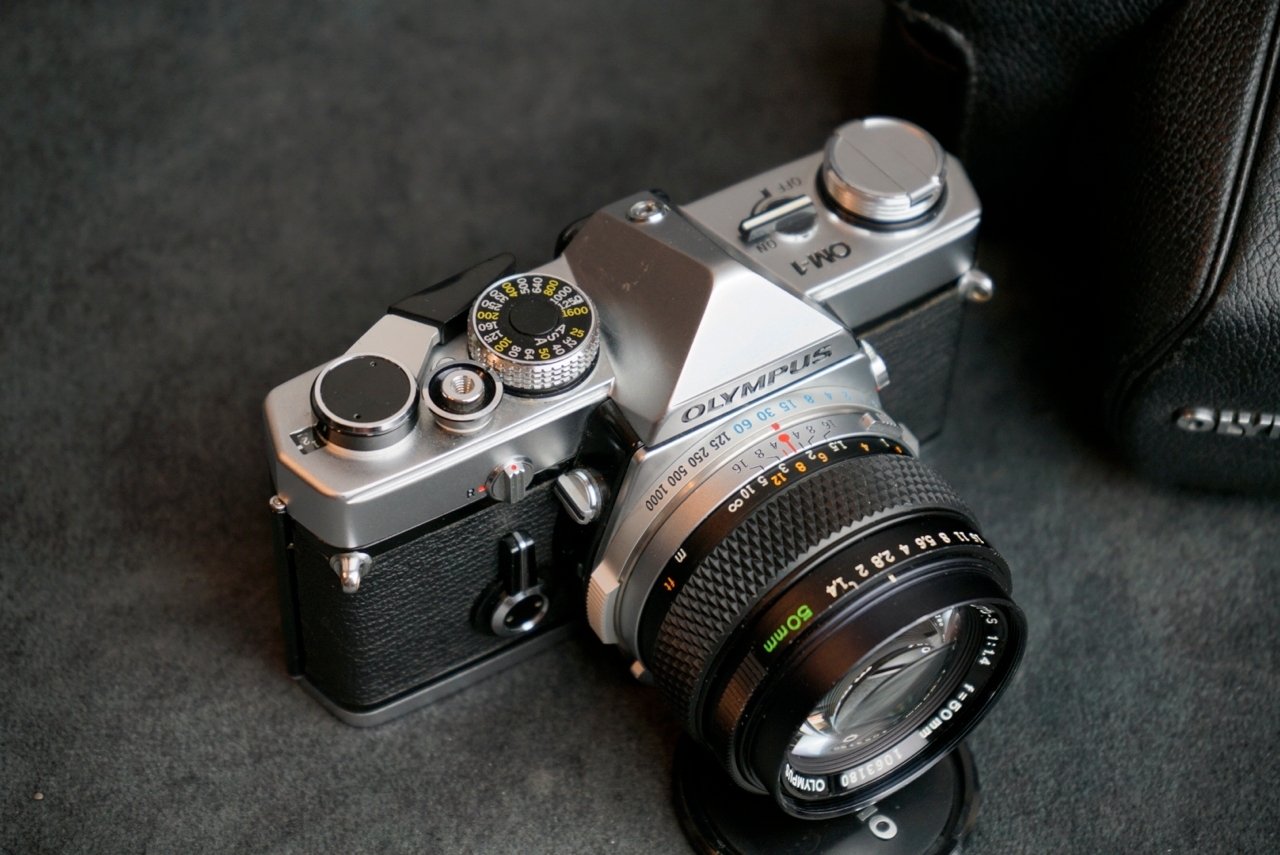

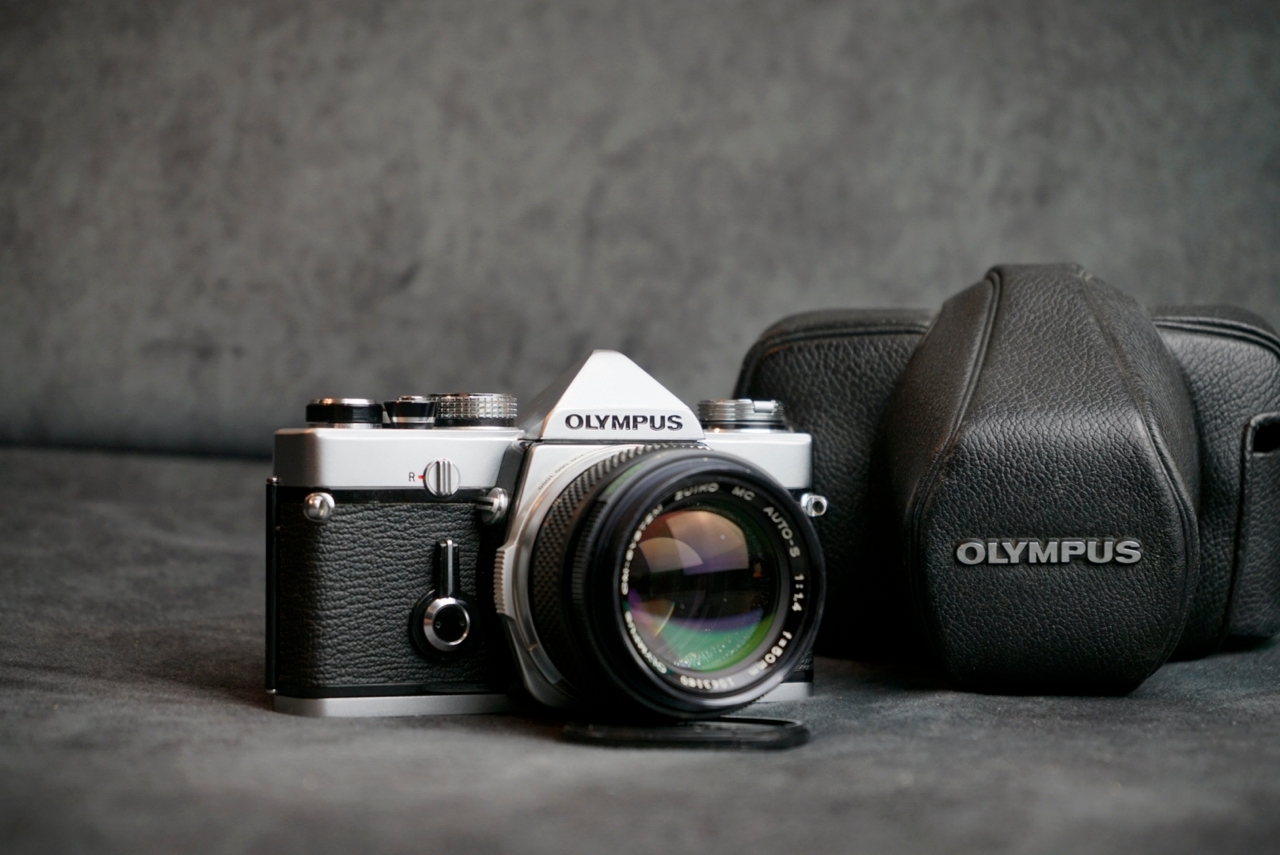

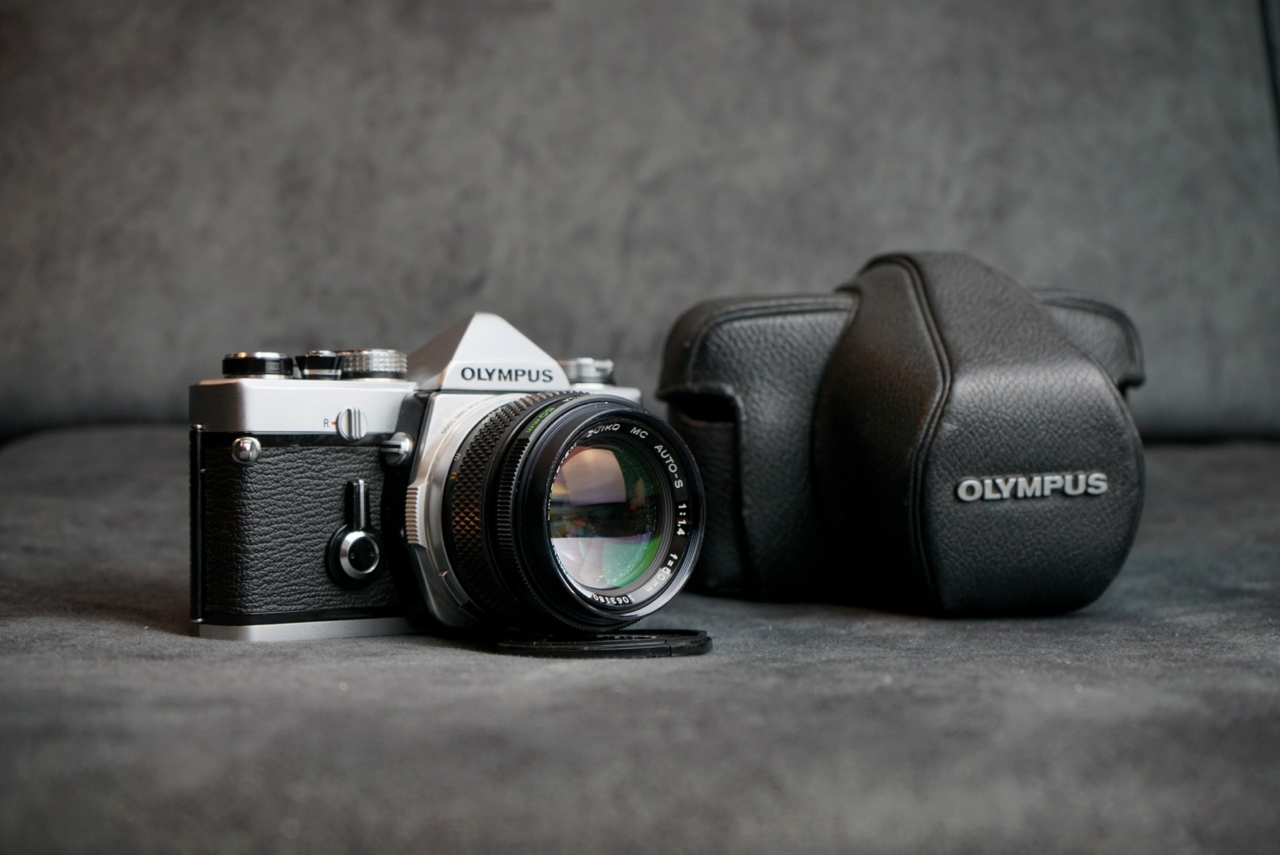

Эт уже после ремонта
Всем привет. Герой поста - Олимпус, первый компактный профессиональный зеркальный аппарат 1972+годов. Изначально назывался М-1, но из-за Leica, которая разбрасывалась патентными исками направо и налево, вынужден был переименоваться в OM-1. Полюбился фотографами как второй аппарат. Красивый, надежный. С признанно крутыми линзами. Что еще надо от жизни!)
Проблема как всегда с пересохшими шторками, ну и еще мутный видоискатель, а в остальном как часики!

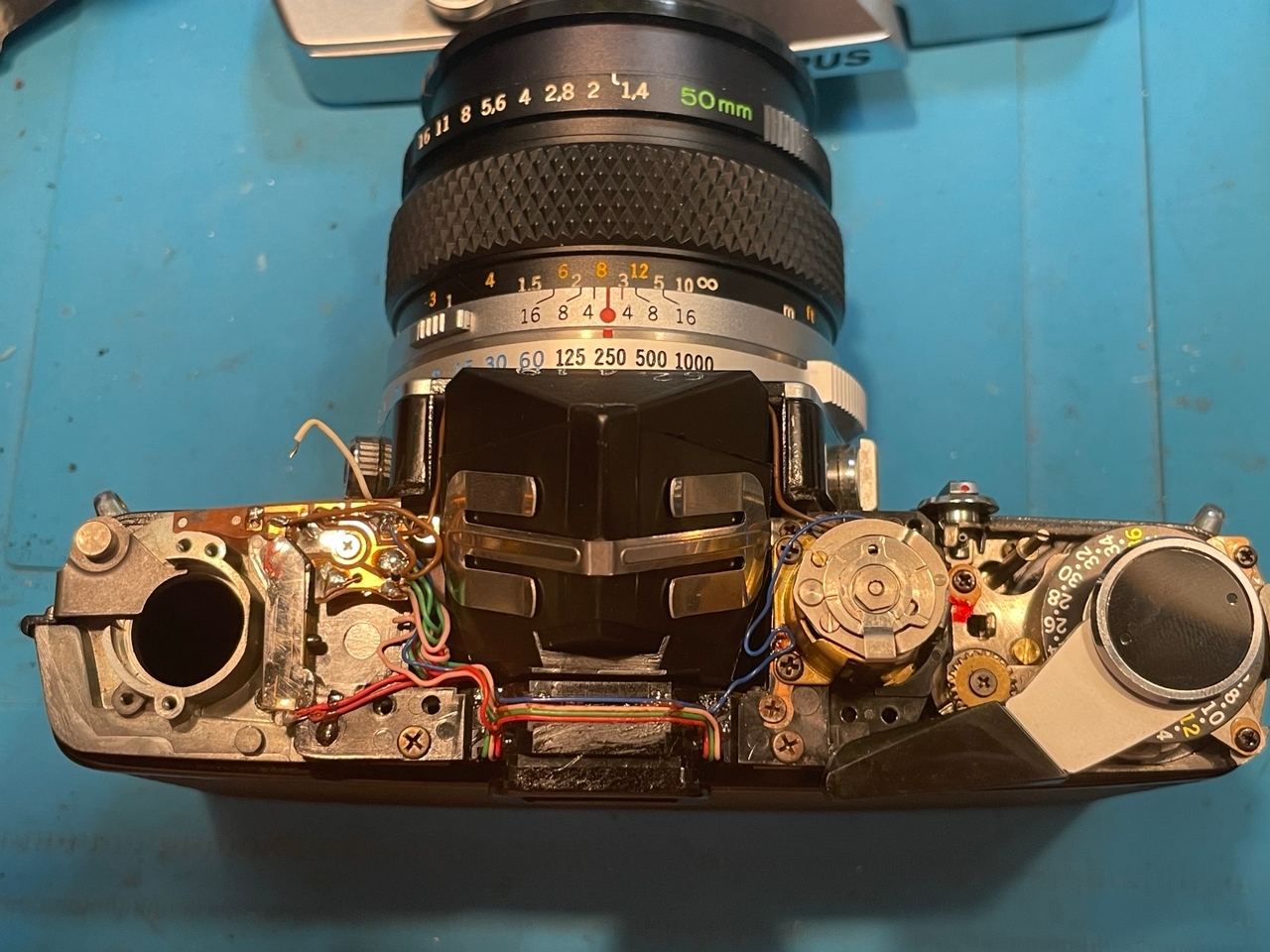

Без лишних разговоров снял верх и морду:

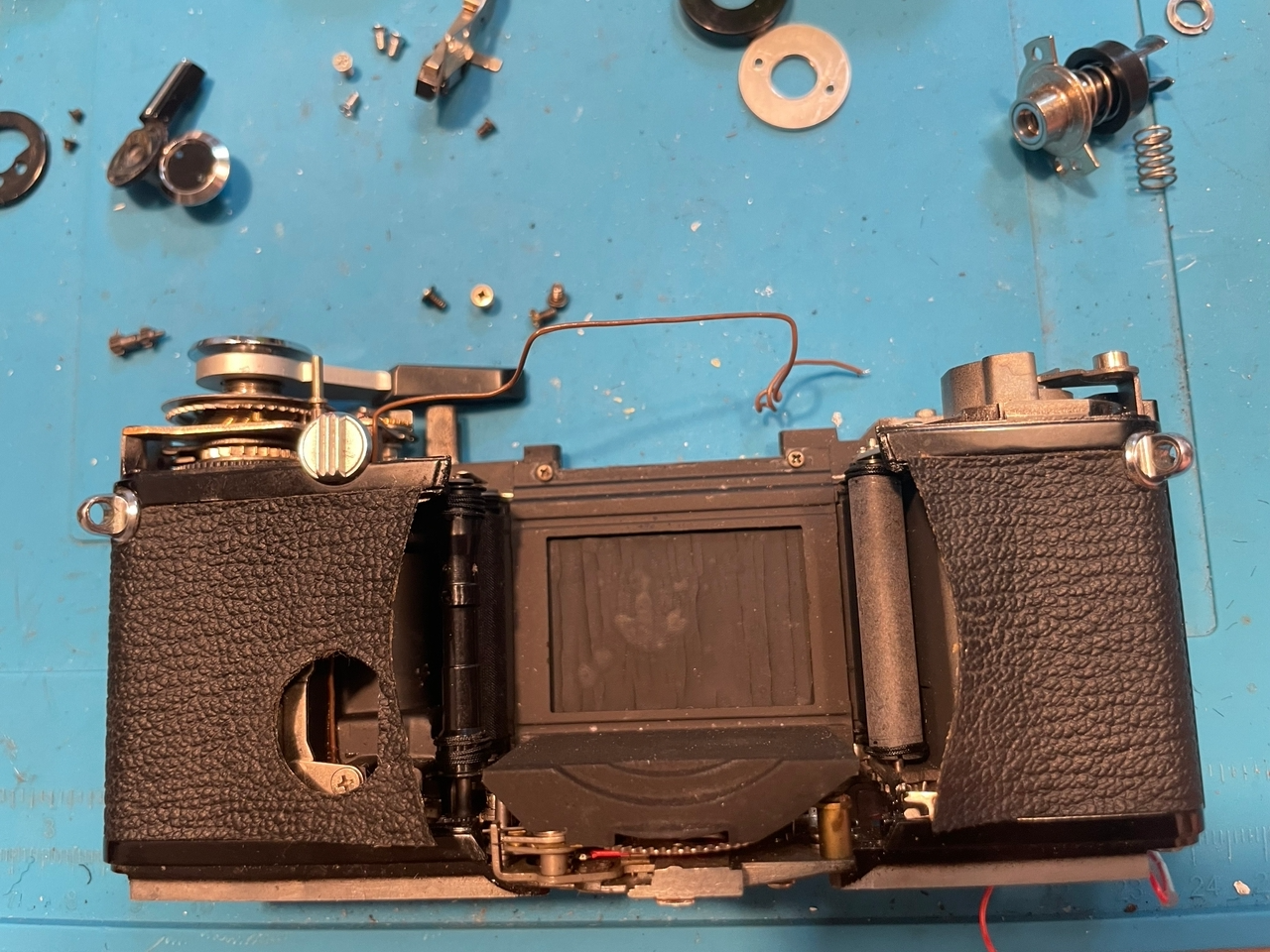

Видно состояние штор.

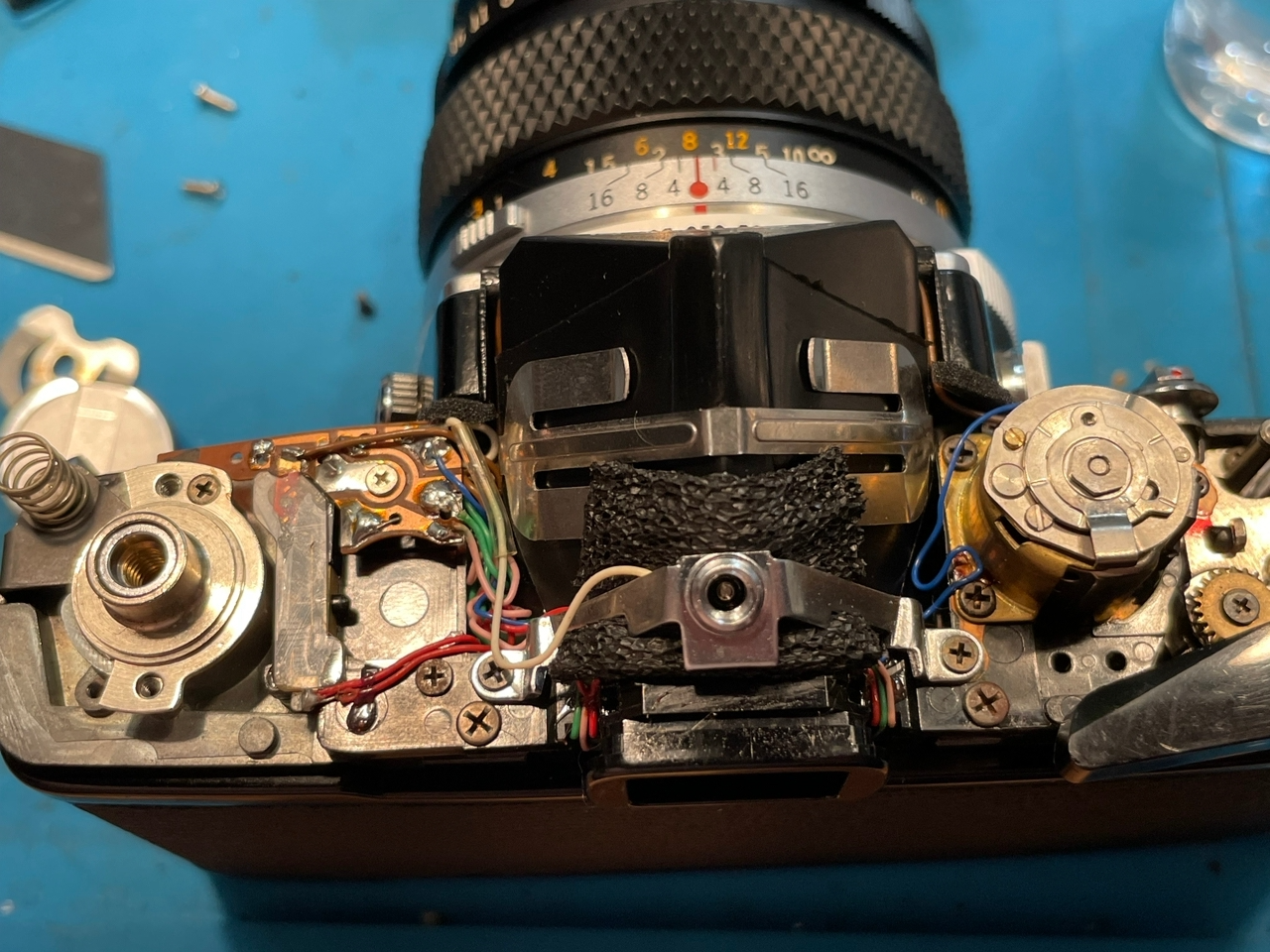

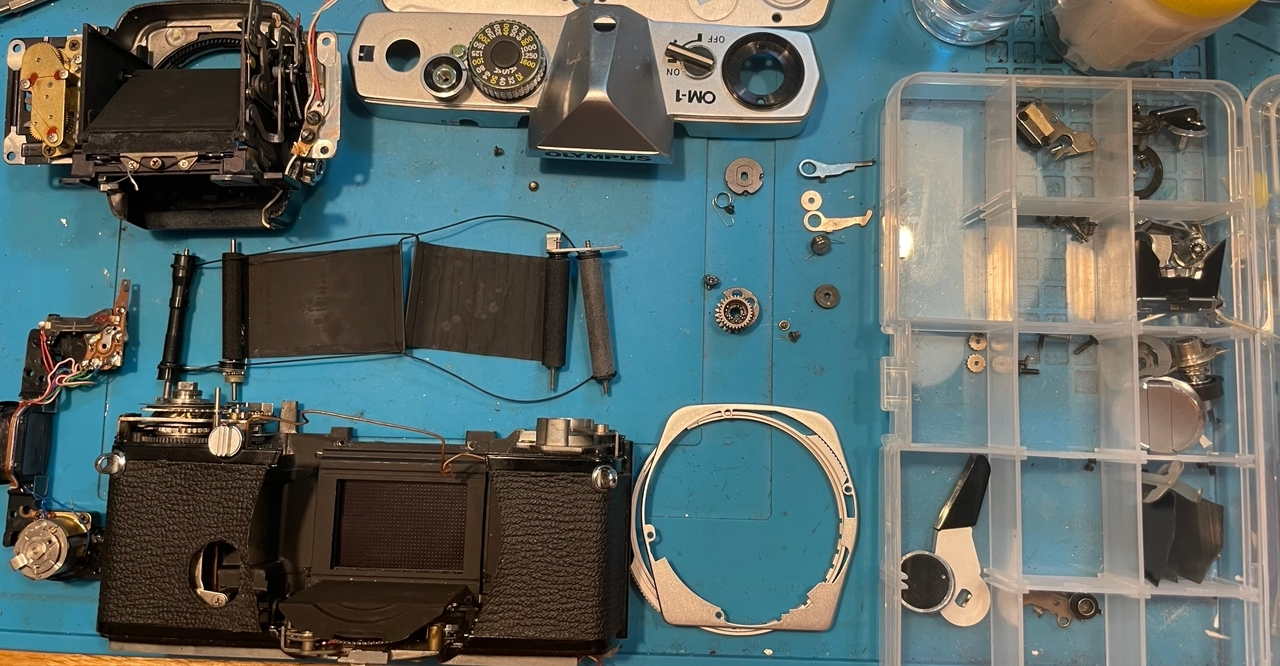

Ну и выпотрошил дальше:
Основная трудность лично у меня с этой моделью(именно ОМ-1, у ОМ-2 такого не встречал пока что) - насмерть приклеенные гайки осей гильз. Их нужно открутить, иначе гильзы со шторами не снять, а поменять шторы без снятия нельзя. Чем я только не вымачивал, даже не знаю что в итоге помогло. В самом своем первом ОМ-1 я пытался открутить как есть и обломил оси. Но тут зная что усилия не помогут - раскачивал, постоянно вымачивая в чем-то. В остальном фотоаппарат очень понятный. Есть неудобные моменты, но вы только подумайте какой он компактный, ему можно много простить. А уж ОМ-2 который не изменился в размера, но при этом с фактическим замером света на пленке - топовая машинка.

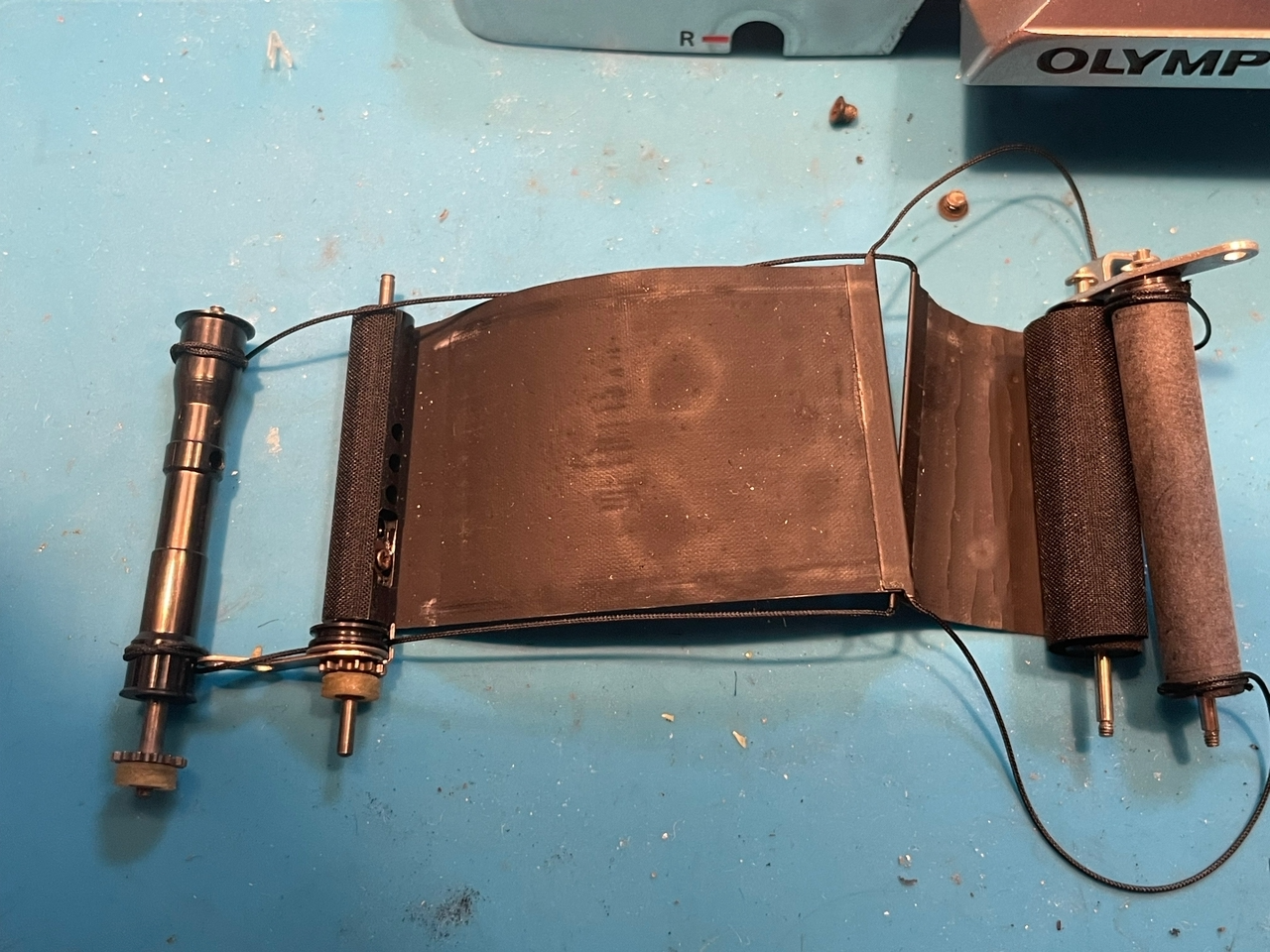

первая шторка живая, но менять, так пару.

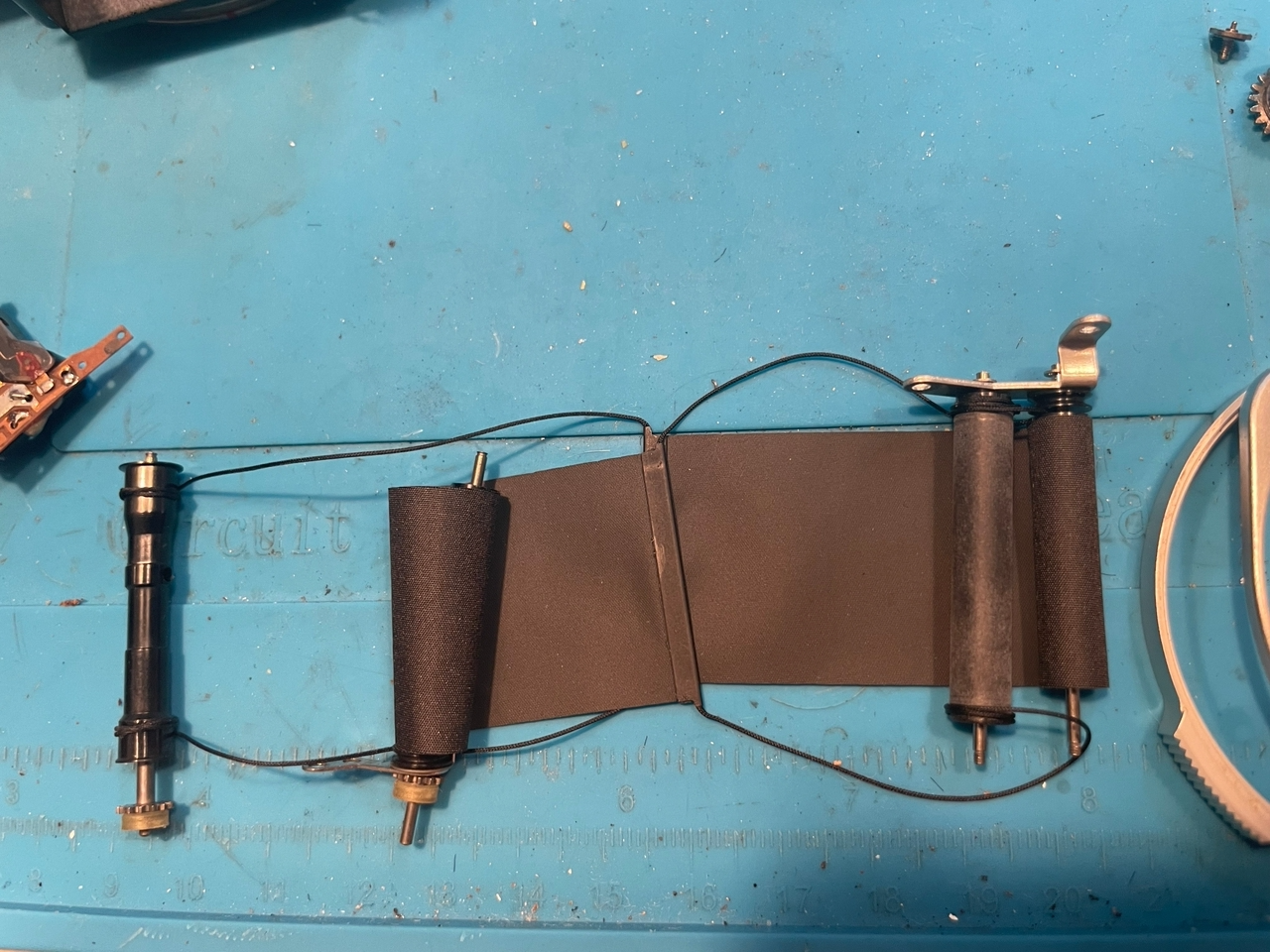

Свежие шторки

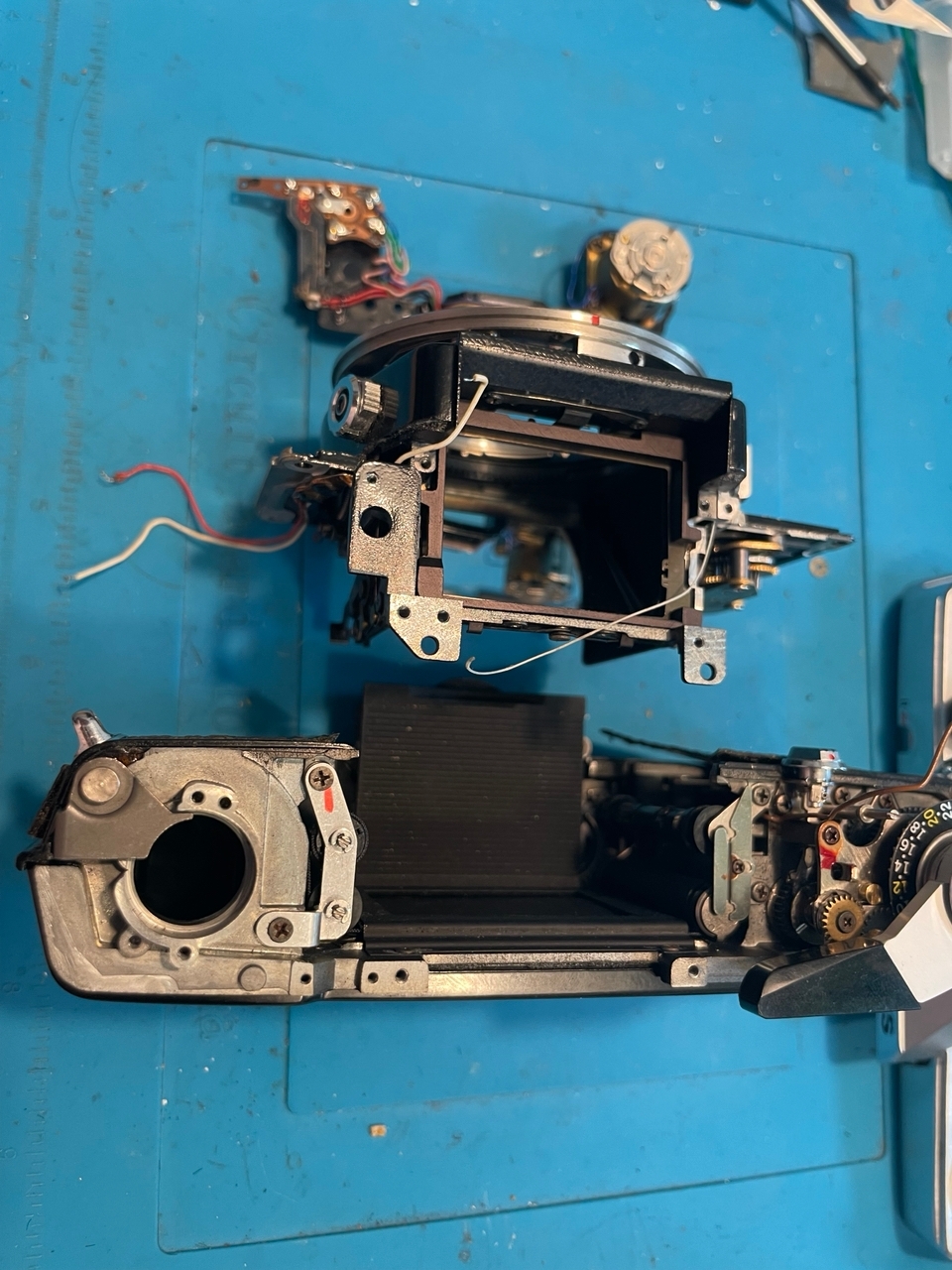

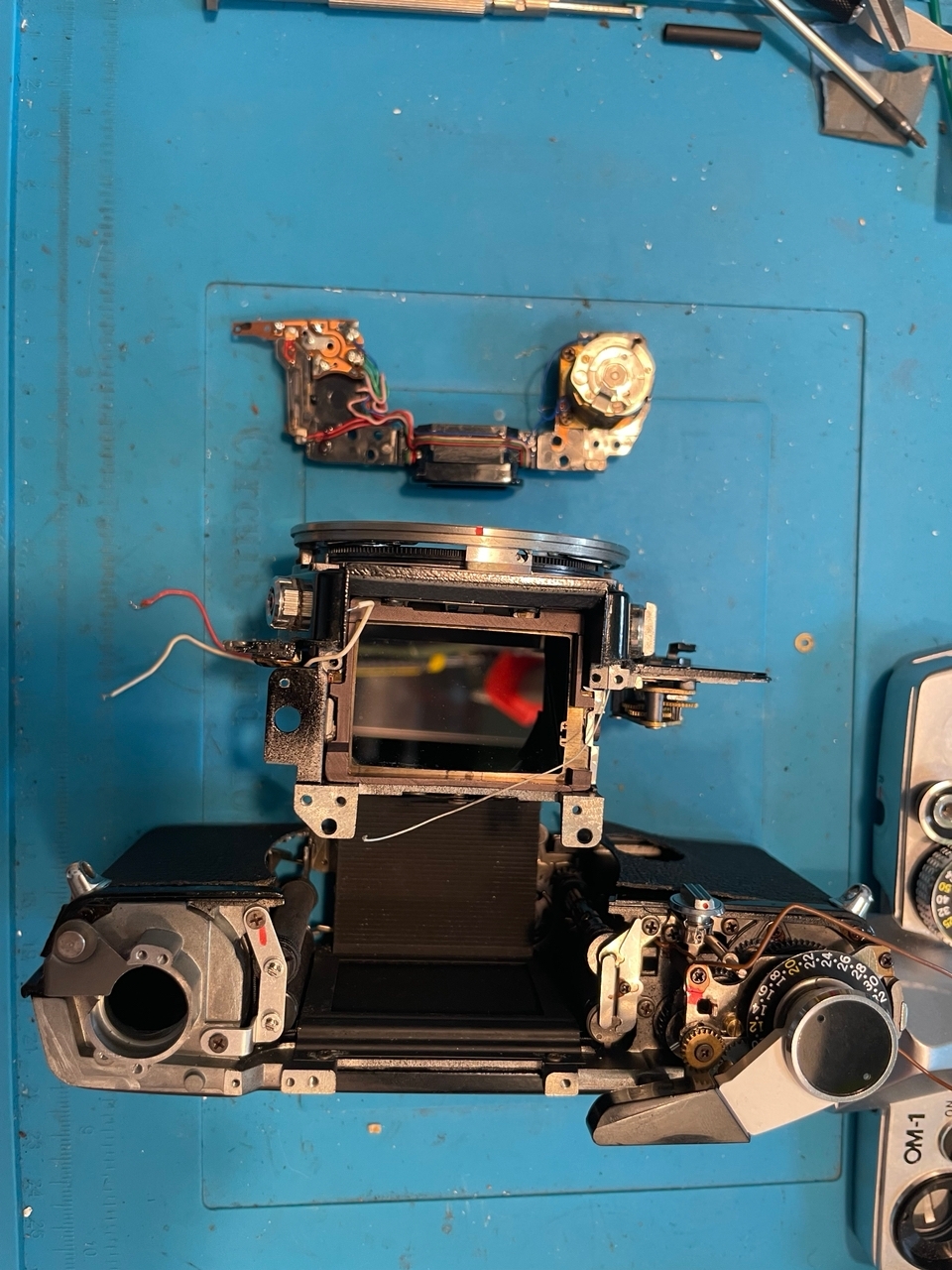

Собирается обратно тоже удобно. По сути разделен на три элемента практически независимых. Корпус, шахта, экспозамер.

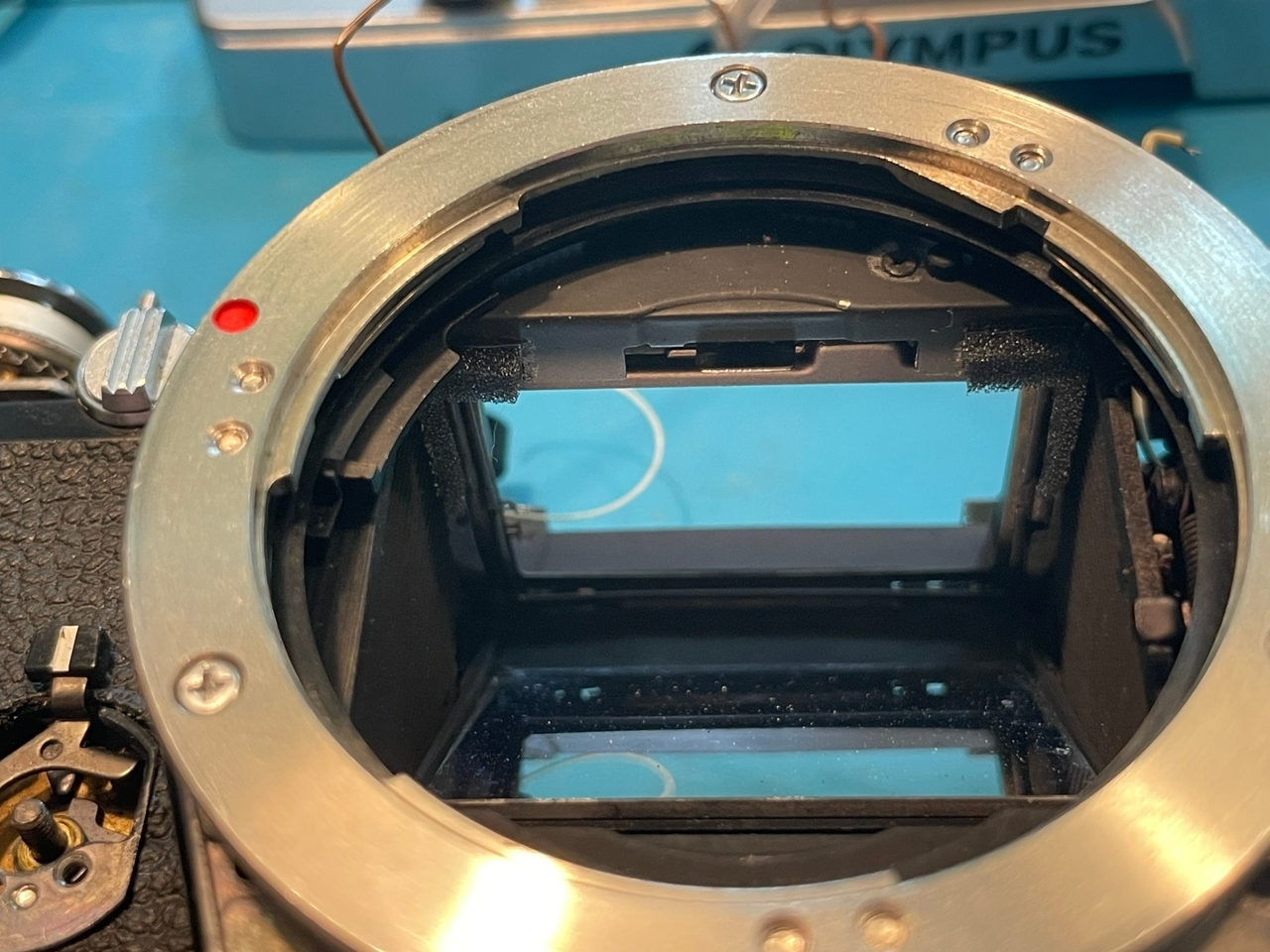

заменен поролон зеркала

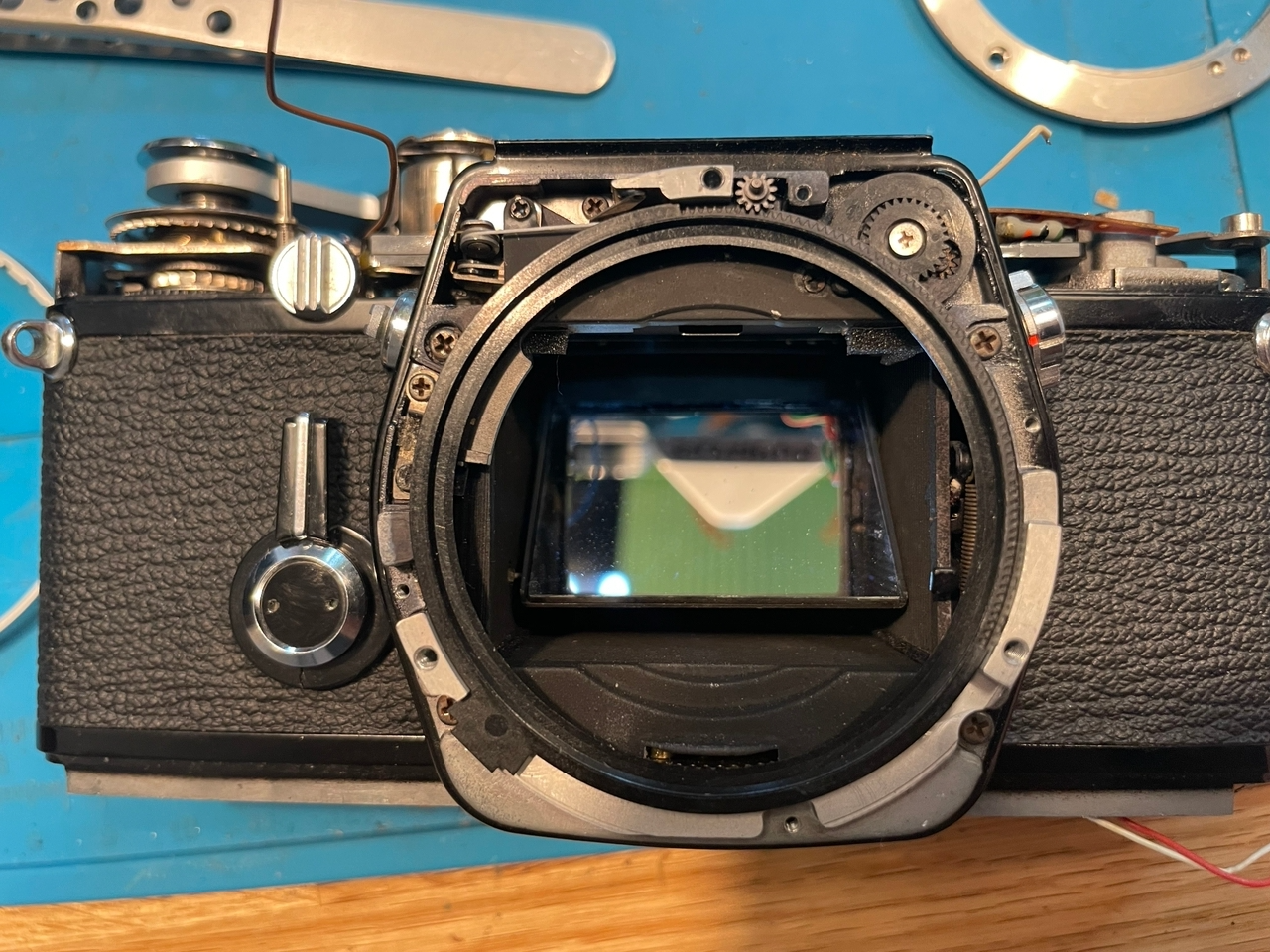

Так выглядит морда без облицовки и байонета. Немного просматривается система тросиков. Экспозамер считывает выдержку и диафрагму с передних колец посредством тросиков и блока.
Вообще технологично, тросики как было видно и вместо тесемок штор применены. Поэтому затвор тут очень мягкий и легкий. Срабатывает весьма нежно.

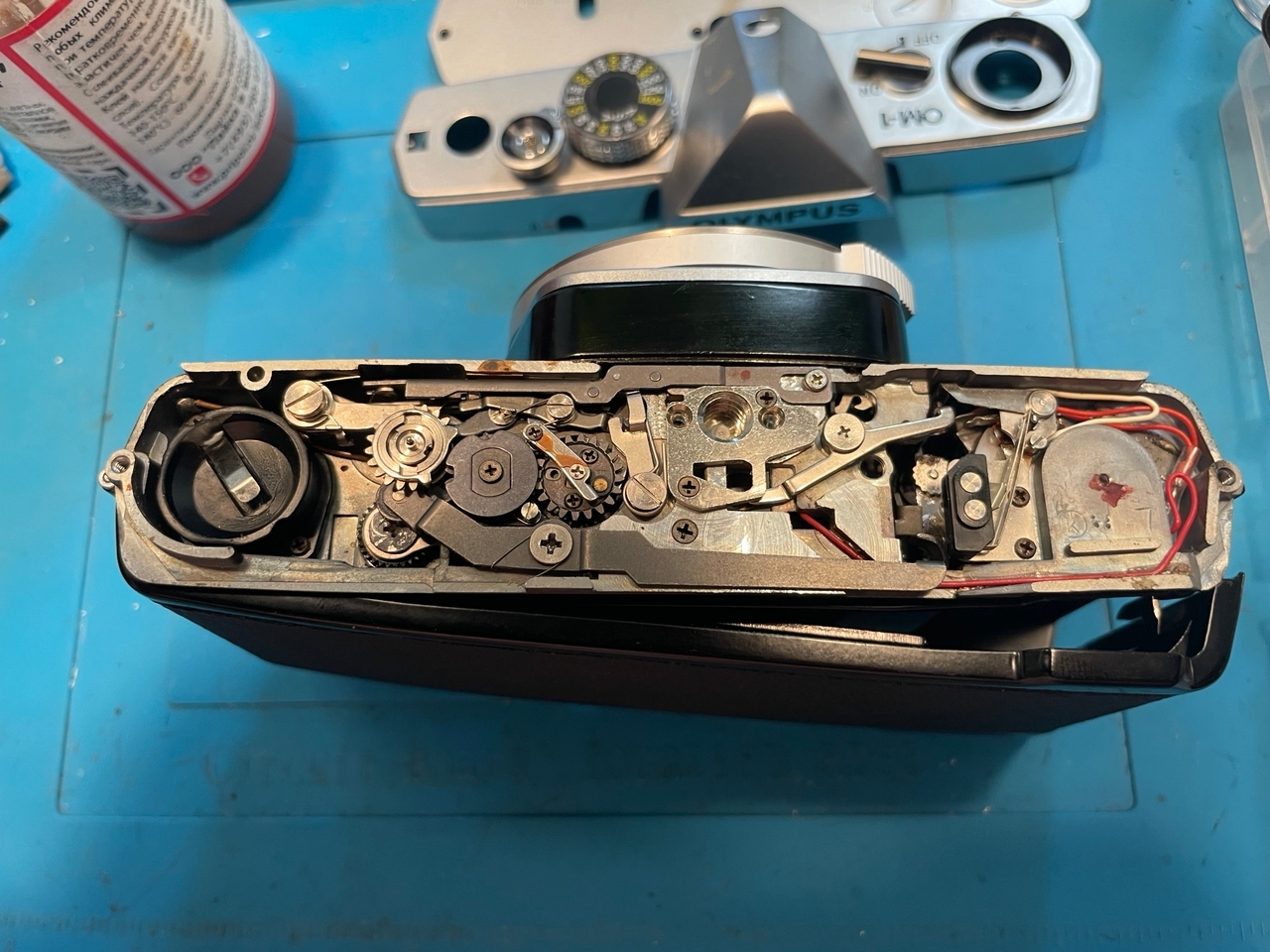

Снизу в собранном виде он вот такой. Довольно простой вид.
Теперь по мутности видоискателя. Обычно у них гнилые призмы, потому что прямо над ней на корпусе располагается синхроконтакт, герметизированный поролоном. Со временем поролон рассыхается, и сырость убивает края призмы. Но в данном случае призма идеальная! (что редкость). Зато влага повредила сам видоискатель (что опять же редкость)
Вот это видоискатель. Сбоку у него есть подкленные пазы, если вычистить клей, то можно снять линзу.
Линзу взял с донорского мертвеца ОМ-2

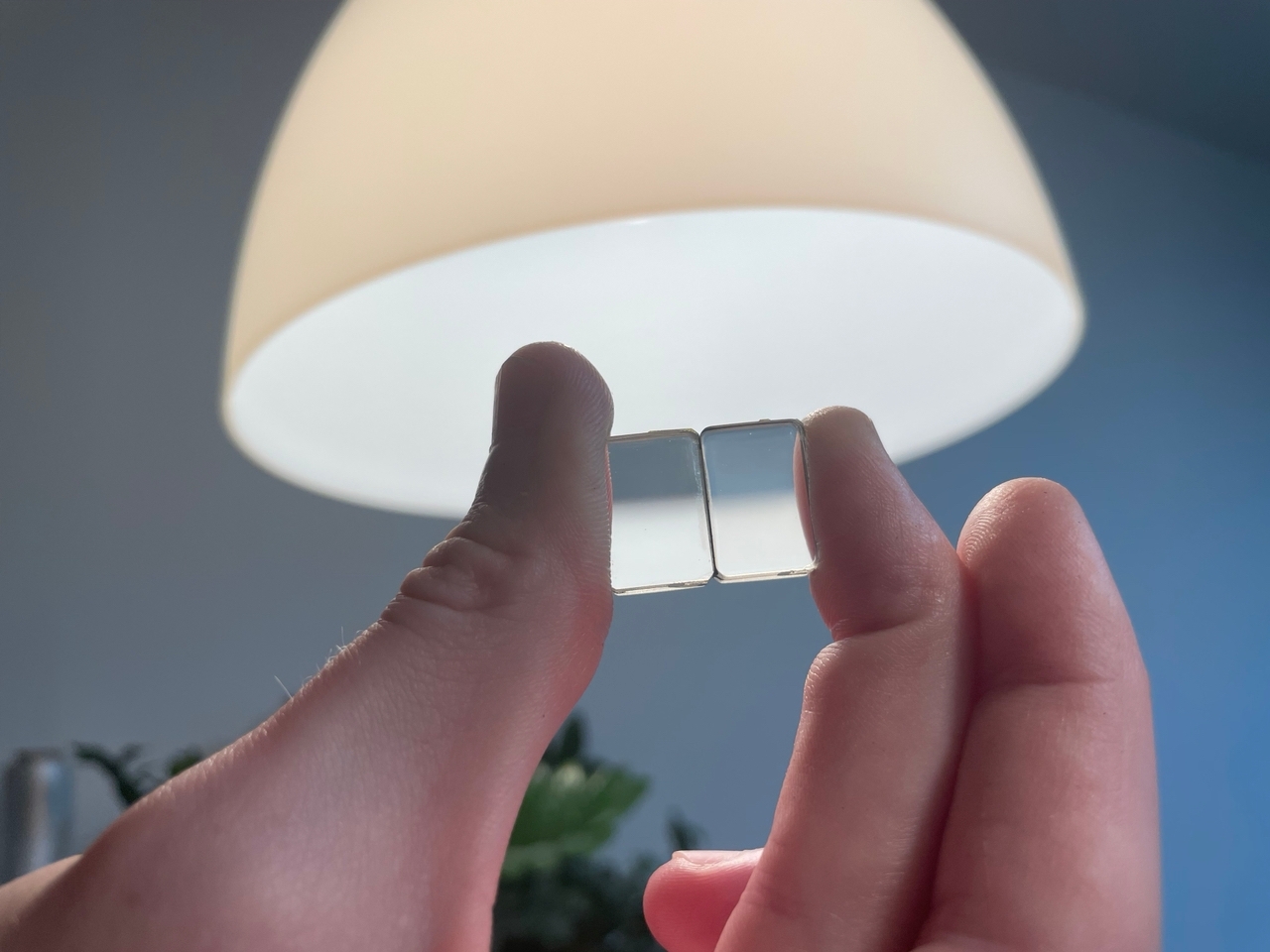

Видна разница. Правая оригинальная мутная. С ней видоискатель очень сильно терял контрастность, будто глаза не протер с утра)
Ну и собственно вклеена обратно.

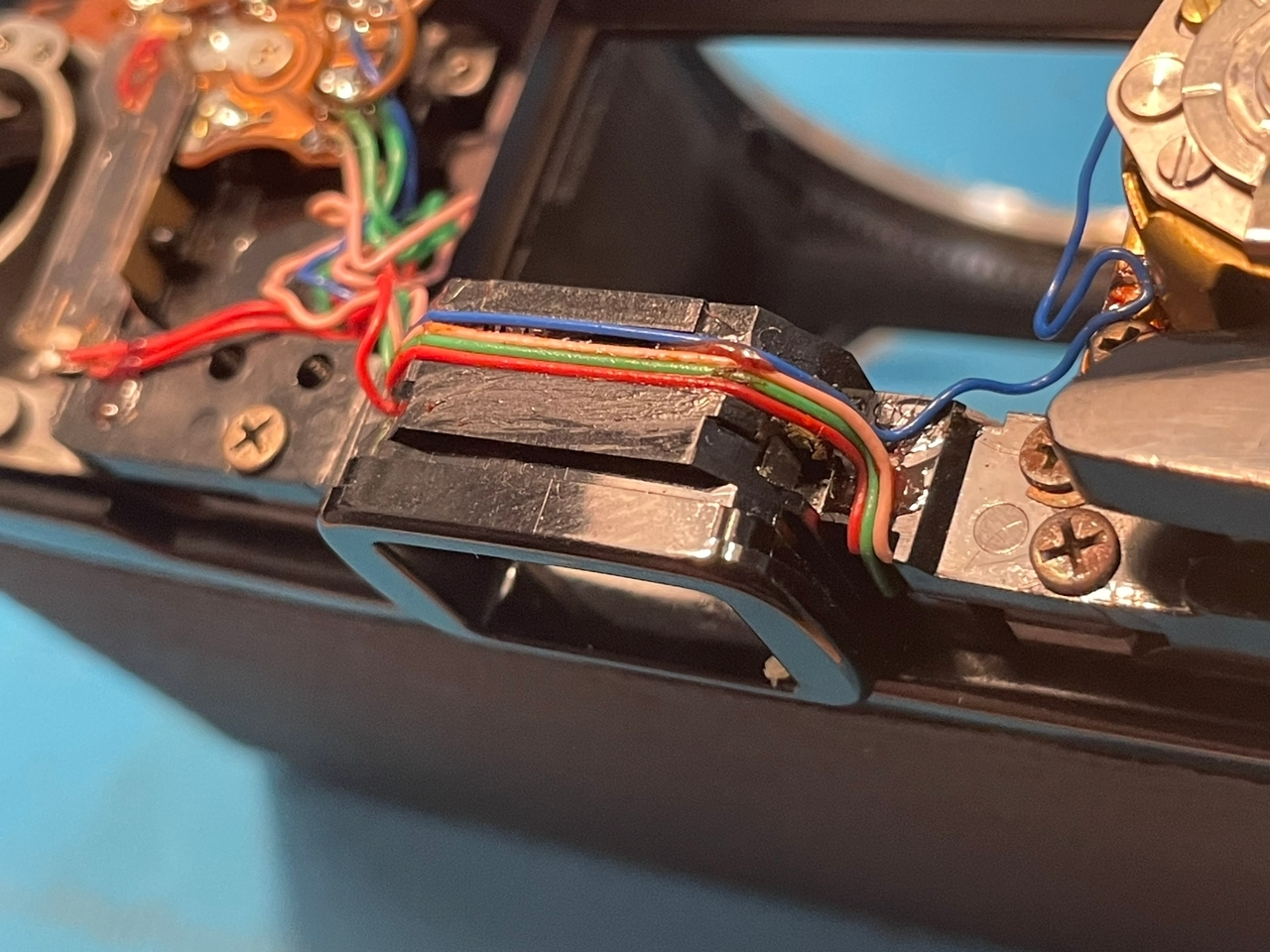

Новый уплотнитель

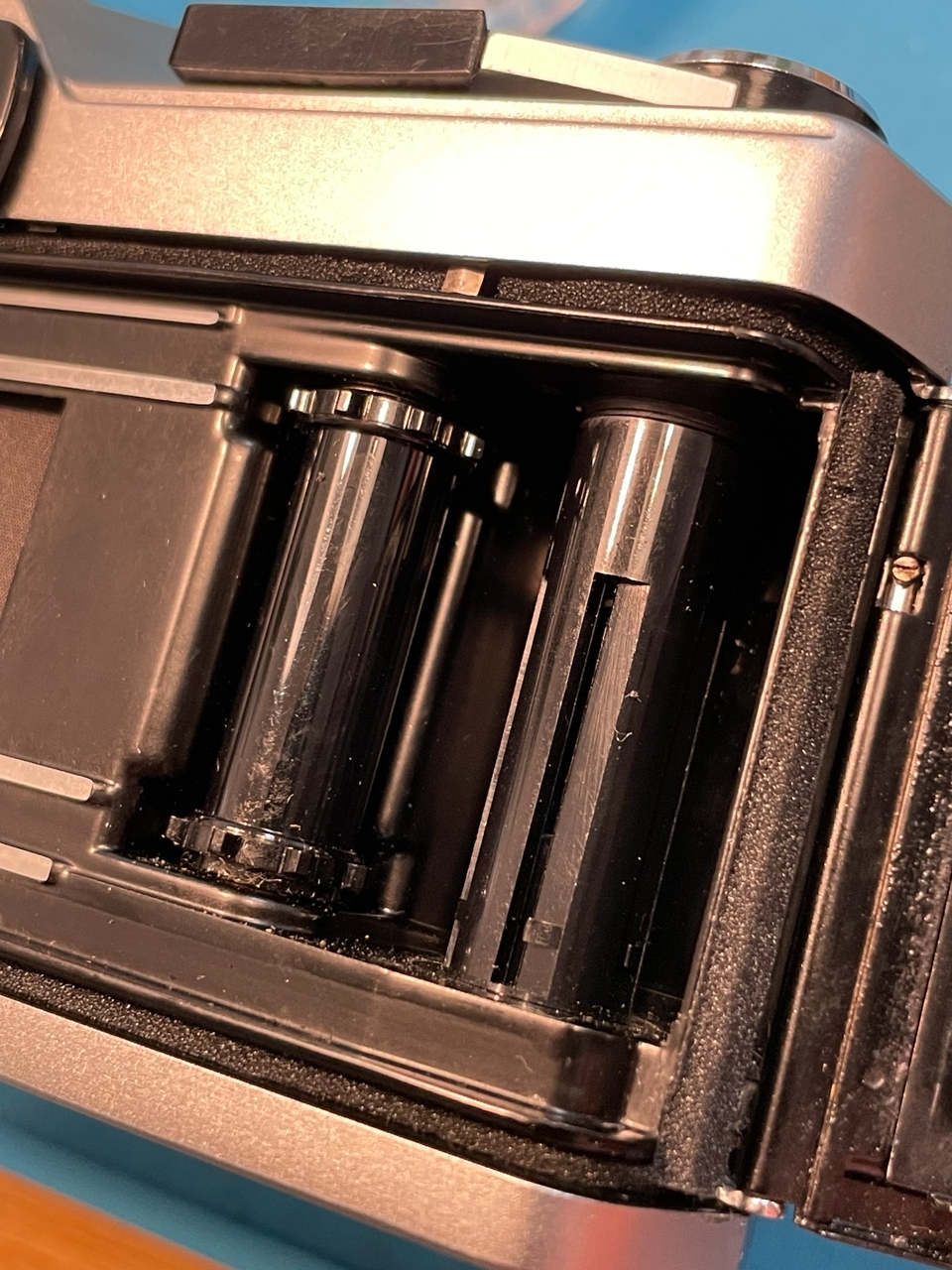

и Уплотнитель задней крышки тоже заменен.
Собственно за сим все.
Всем добра, берегитес ебя.
По вопросам ремонта телега @ekilevph
