Размер имеет значение

Год назад собирал этого монстра, решил что многим будет интересно такое увидеть, так что наконец-то выложил на пикабу. Проектировал и собирал сам, так что моё.

Размер имеет значение Квадрокоптер, Сборка, Большечеловека, Полет

Обычный соосный гексакоптер (12 моторов U8-170), без груза летает 70 минут, с грузом 40. Может тащить 20 килограмм, летать на 10 километров. Диаметр около 2.5 метров.

7.5 килограмм шестибаночного литий-полимера (66Ач 24 вольта)

15 кг вес без груза, но с аккумуляторами


Комплектующих примерно на 12 тысяч долларов. Сейчас похоронен на территории разорившейся стройки :(

164
Автор поста оценил этот комментарий
На самом деле автор пи*дил 20ти килограммовые мешки цемента \ штукатурки со стройки этим дроном.
раскрыть ветку (1)
69
Автор поста оценил этот комментарий

все верно!

Иллюстрация к комментарию
показать ответы
169
Автор поста оценил этот комментарий

Так вот на что западают такие тян...на большие черные штуки.

раскрыть ветку (1)
101
Автор поста оценил этот комментарий

Проверено)

показать ответы
24
Автор поста оценил этот комментарий

Вот не верю. Вот чесн слово не верю.

Во-первых нереальное время полета. 70 минут, пускай даже без груза для копетров это многовато, в 40-50 минут я с очень большой натяжкой бы поверил, но 70 это фейк.

Во-вторых подъемный вес превышающий собственный - это тоже сомнительно, возможно, но сомнительно.

В-третьих автор явно подстраховался сказав что данного коптера у него уже нет.

раскрыть ветку (1)
11
Автор поста оценил этот комментарий

https://youtu.be/AMJqZaNZ_Qc к сожалению, телефон мог снимать всего час (как оказалось).

12 моторов общей воздушной тягой около 50 кг. минус 15 кг своего веса, итого 35 кг остаётся. Если 20 кг взять, останется ещё 15 килограмм свободной тяги, за счёт которой он может быть в воздухе. Соотношение массы к тяге выходит достаточным для полёта. Естественно, это предельная полётная масса, но жить можно.


2.5 с лопастями, 2100-2200 без них. точных цифр уже не помню.

показать ответы
4
DELETED
Автор поста оценил этот комментарий

ну почему. tmotor u12 стоит 350 долларов за штуку, что для такого размера вполне адекватный мотор. Их судя по фото 12 штук, уже 4200 долларов. Мозг на такие штуки ставят навороченный, например DJI A2, +1650 долларов. Для потомров надо высокоамперные регуляторы, ещё по 180 долларов за штуку, +2160. Уже в сумме 8010 долларов, а плюс к этому аппаратура управления, видеопередатчик, скорее всего HD формата... Так что 12килодолларов - вполне реальная цена.

раскрыть ветку (1)
3
Автор поста оценил этот комментарий

A2 хрен настроишь под такое, как оказалось

показать ответы
15
Автор поста оценил этот комментарий

А меня одного тут интересует как ты умудрился про**ать крепко*уйный аппарат, скорее всего, на радио управлении и с дальностью полета 10км на, мать его, стройке???

Не, я конечно знаю анекдот про титановые шарики, но недоумение остается...

раскрыть ветку (1)
8
Автор поста оценил этот комментарий

потому что строительная компания заказала его сборку, аппарат был собран, обслуживался в небольшом шатре-ангаре, а потом администрация потерялась.

показать ответы
Автор поста оценил этот комментарий

да чет пиздеж какой то

раскрыть ветку (1)
4
Автор поста оценил этот комментарий

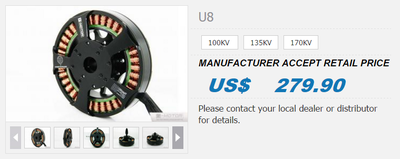

Цены на большие детали немного отличаются от цен на обычные.

Например, мотор стоит немного дороже 20-40 долларов (в среднем, столько может стоить мотор для квадрокоптера)

Всё остальное аналогично.

Лопасти, системы дальней радиосвязи, и так далее

Иллюстрация к комментарию
показать ответы
2
Автор поста оценил этот комментарий

Видео полета и запуска посмотреть, ревет наверное ого-го

раскрыть ветку (1)
2
Автор поста оценил этот комментарий

нет, наоборот, он очень тихий. Вот видео из испытаний с одной плоскостью лопастей и без груза:

https://www.youtube.com/watch?v=E8RVXXQN22g

показать ответы
5
Автор поста оценил этот комментарий
Отпиши город, возможно смогу помочь.
раскрыть ветку (1)
1
Автор поста оценил этот комментарий

Стройка в московской области

показать ответы
1
Автор поста оценил этот комментарий

Вообще-то в планах есть разработать систему доставки посылок с радиусом ~50-60км. Важен именно формфактор вида "коптер", так как необходимо вертикальная посадка и взлет. Кроме того есть много идей насчет инфраструктуры по обслуживанию данной системы и в целом есть идея, после создания прототипа, вывести это дело на кикстартер. но пока я даж винты не могу посчитать :(

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

с существующими аккумуляторами сложно такое сделать

показать ответы
Автор поста оценил этот комментарий

И еще доказательство что фейк: диаметр 2.5 метра. тогда вопрос - какого роста девушка?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

около 160, вроде

Автор поста оценил этот комментарий

че то дичь какая то.. зачем двигун за 300 бачей, в чем его особенность?



можно топовых деталек понабрать конечно и большей выйдет, а нетоповых - полетит на 5 минут меньше , если выбирать с умом)

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

он мощный и низкооборотный. нетоповые полетят не на 5 минут меньше, а на 15-20, что очень существенно

показать ответы
Автор поста оценил этот комментарий

автор слился - фейк

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

куда слился?

6
Автор поста оценил этот комментарий

Да, Михаил, интересный эффект возникает из-за соотношения частот съемки и вращения лопастей)

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

да да, мне тоже нравится)

Автор поста оценил этот комментарий

Челны?

раскрыть ветку (1)
0
Автор поста оценил этот комментарий

Нет, дефолт-сити

показать ответы
0
Автор поста оценил этот комментарий
Достал со стройки?
раскрыть ветку (1)
Автор поста оценил этот комментарий

нет(

0
Автор поста оценил этот комментарий

Твой аккум можно сделать 6 кг, 66 а\ч. А если делать аккум весом в 7,5 то получится 88 а\ч.

раскрыть ветку (1)
Автор поста оценил этот комментарий

три по 22. каждый 2450 грамм.

можно ссылочку на тот, что легче?

показать ответы
0
Автор поста оценил этот комментарий

какаие мозги использовали? мультивий или ардукоптер?

раскрыть ветку (1)
Автор поста оценил этот комментарий

ардукоптер на пиксхавке.

пробовал настроить а2, но это оказалось нереально.

в интернете есть возможные параметры, но в реальности такой диаметр в точке почти не держится.

9
Автор поста оценил этот комментарий

А кусты на фото все покосил?

раскрыть ветку (1)
Автор поста оценил этот комментарий

не все, но покосил травы изрядно)

Автор поста оценил этот комментарий

Ммм, просто написал бы что его кпд выше тех что за 30-40$ и все)

мало кто разбирается тонко в этом)))

раскрыть ветку (1)
Автор поста оценил этот комментарий

да, значительно выше)

показать ответы
1
Автор поста оценил этот комментарий

А почему похоронен? Не достать?

раскрыть ветку (1)
Автор поста оценил этот комментарий

Ну,  за пол года этого у меня не получилось

показать ответы
Автор поста оценил этот комментарий

Это не очень легально, к сожалению

показать ответы
