Raspberry Pi 5 питание⁠⁠

Последний коммент был как раз про БП

А какой смысл мучить RPi когда есть PC таких же габаритов как PRi со всем обвесом?

На Raspberry Pi 5 есть "гребёнка" со штырьками для подключения дополнительных устройств. Кажется, там 16 штук. Как она называется, и что там за пины? Можно ли подключить к этой гребёнке клавиши от корпуса стандартного ПК? И что с их помощью можно реализовать?

Ты, видимо, видел GPIO-гребёнку. Но там не 16 — а 40 пинов (2 ряда по 20).

Она называется GPIO header (40-pin GPIO). На плате обычно обозначается как J8 header.

GPIO = General Purpose Input/Output — универсальные цифровые линии ввода-вывода.

Что это за пины

На этой гребёнке несколько типов контактов:

1. Питание

5 V — пины 2, 4

3.3 V — пины 1, 17

2. Земля

несколько GND (6, 9, 14, 20, 25, 30, 34, 39)

3. Обычные GPIO

Около 26 универсальных линий — их можно программно сделать:

входом

выходом

Например:

GPIO4

GPIO17

GPIO22

GPIO23
и т.д.

4. Аппаратные интерфейсы

Некоторые пины имеют альтернативные функции:

I²C (датчики, EEPROM)

SPI (быстрые периферийные устройства)

UART (последовательный порт)

PWM (управление моторами, яркостью)

Напряжение — важный момент

GPIO работают на 3.3 В.

⚠️ 5 В подавать на GPIO нельзя — можно сжечь процессор.

Можно ли подключить кнопки от корпуса ПК

Да. Более того — это один из самых типичных вариантов использования.

Кнопка корпуса ПК — это просто обычный моментный контакт (switch).

Подключается так:

GPIO ----- кнопка ----- GND

А в программе включается внутренний pull-up.

Когда кнопка нажата → линия замыкается на землю.

Что можно сделать такими кнопками

Практически всё.

Управление системой

включение/выключение

soft shutdown

reboot

Интерфейс устройства

меню

переключение режимов

запуск скриптов

Самодельные проекты

пульт управления

панель управления сервером

ретро-консоль

медиаплеер

аркадные кнопки

CNC / робот

Примеры:

КнопкаДействиеPowershutdownResetrebootModeсмена режимаStartзапуск программы

Можно сделать как в ПК

Кстати, у Raspberry Pi 5 есть отдельный 2-пиновый разъём для кнопки питания.

Он называется Power Switch header (J2).

Туда можно подключить обычную кнопку корпуса ПК.

Важные ограничения

1️⃣ GPIO не любят статическое электричество.
2️⃣ Максимальный ток одного пина ~16 mA.
3️⃣ Нельзя напрямую подключать реле, моторы и т.п. — нужен драйвер.

Я у ChatGPT учусь. Шас поищу в ответах.

https://chatgpt.com/share/69b577be-ca84-800a-9dc2-576d79145f...

Сохраните себе ответ на случай, если я его удалю. (Я еще поспрашиваю, там много интересного)

На этой. Они программируются.

Это сильно 😀

Там на малине есть штырьки, вроде бы, 16. На них можно кнопки этого корпуса подключить. Не знаю, какая у вас ось, но на Ubuntu можно настроить действия, когда кнопки будут нажаты - выключить, перезагрузить и т.д. Сам ещё не делал, просто знаю, что так можно.

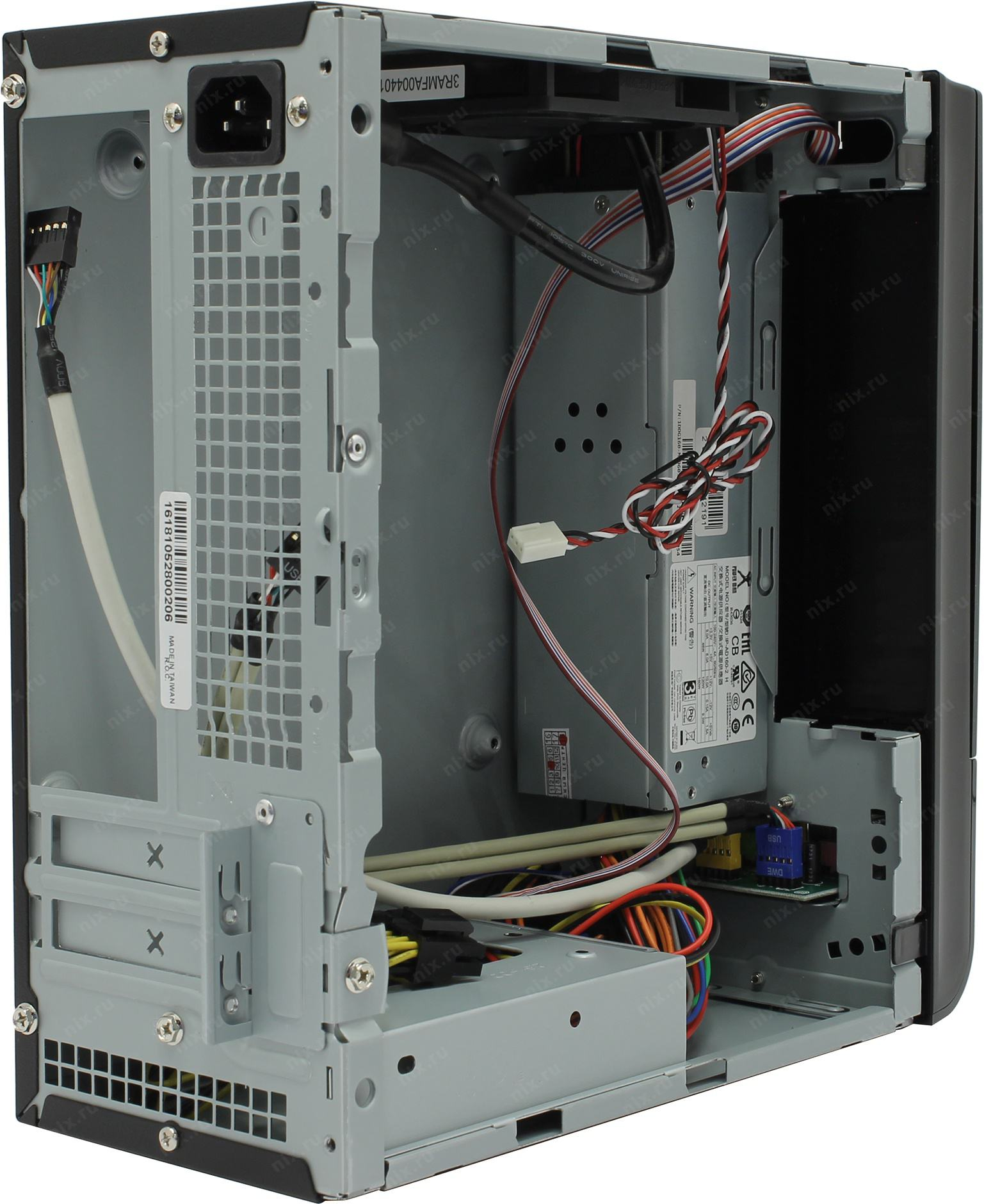

Хм, не понятно. У меня тоже Raspbery Pi 5, и тоже мини-корпус для дисков как раз на 5 штук. Корпус имеет свой БП и подключается к малине через USB. Или у вас действительно корпус от ПК?

Да чего уж там мелочиться. Ставьте сразу в стандартный корпус ПК 😀
Всё равно вам теперь ещё и диски куда-то ставить.
