Продолжение поста «Проектируем Таун 120м2»1
Продолжаем работу над планировками таунхауса. Безусловно, комментарии пикабутян - это отдельный срез культуры, в которой мы живем. предыдущий пост: Проектируем Таун 120м2
По этому конструктивная критика была принята и планировку отдельных элементов пришлось изменить, например:
дельный совет проектировщика газопроводов с 30ти летним стажем по поводу расширения спален на третьем этаже. ну, ок. спальни с 11 стали 12м2. За счет чего?: чуть уменьшил санузел и существенно уменьшил и изменил холл третьего этажа. также в холле убран вход на чердак, поскольку теперь он будет классическим для чердаков в виде люка в потолке холла.
в итоге вот что получилось.

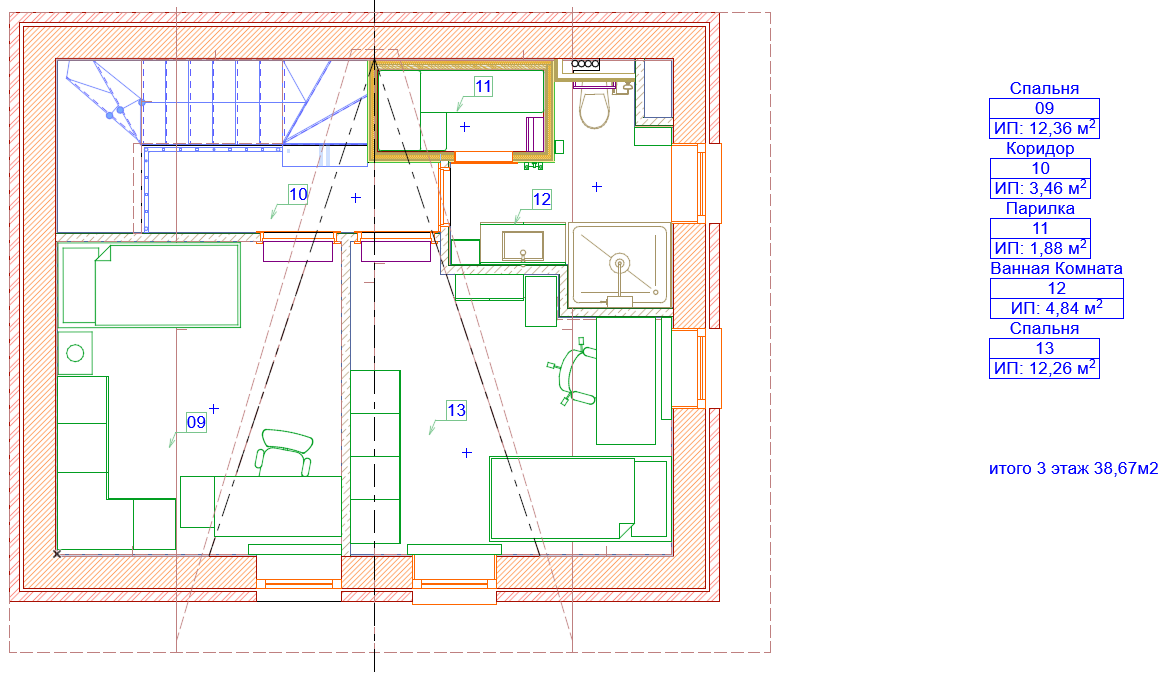

план 3 этажа
а вот как было до внесения изменений:
план 3 этажа исходный.

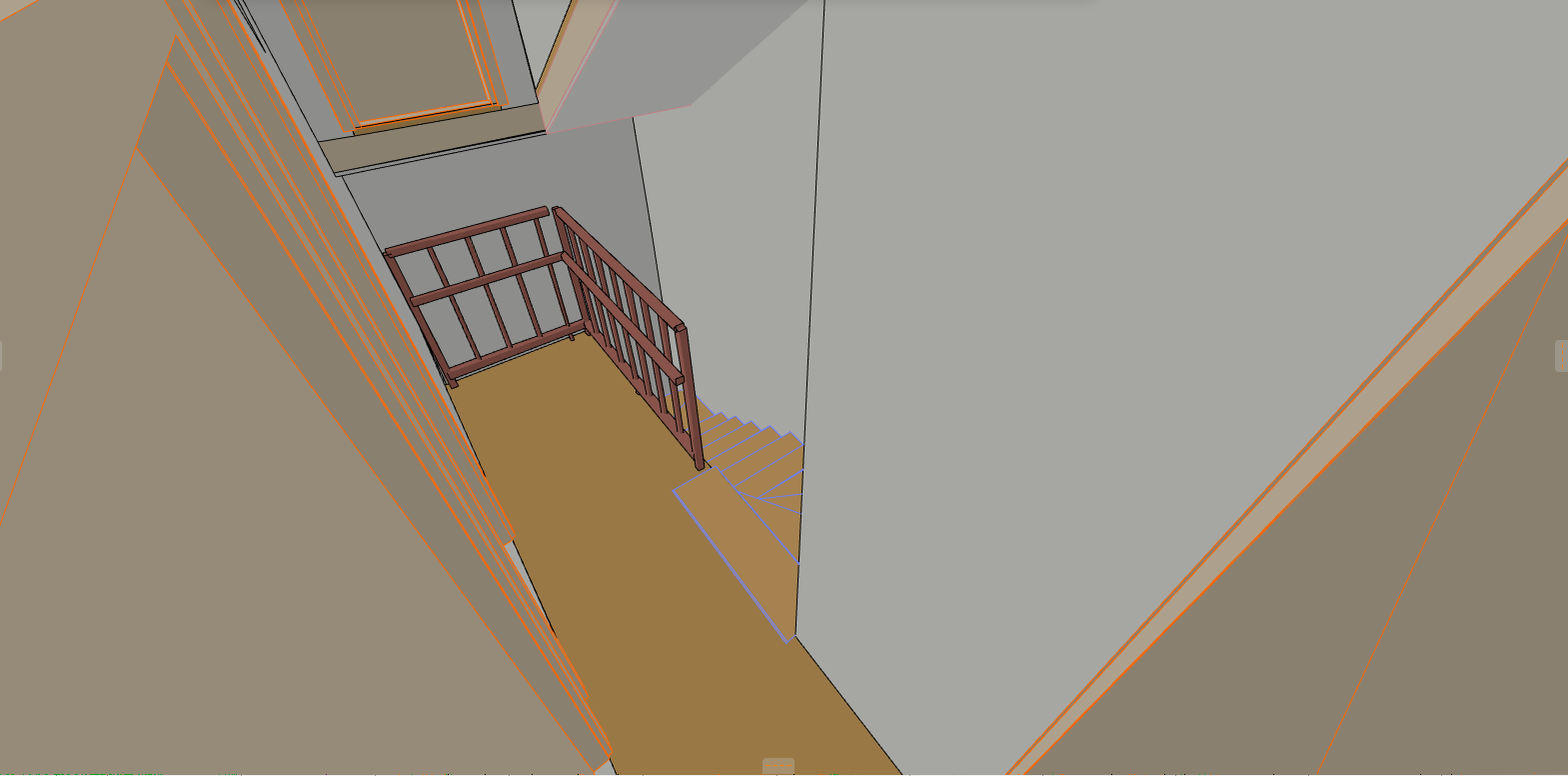

ну и добавлю вид коридора на третьем этаже после внесения изменений, выполненный с учетом стандартных возможностей визуализации архикада:
перспектива. коридор 10
2. еще одно дельное замечание по поводу неудобства размещения мягкой группы в гостиной на первом этаже - неудобно смотреть телевизор. Принимается. Пришлось немного изменить концепцию расстановки мебели в кухне-гостиной:

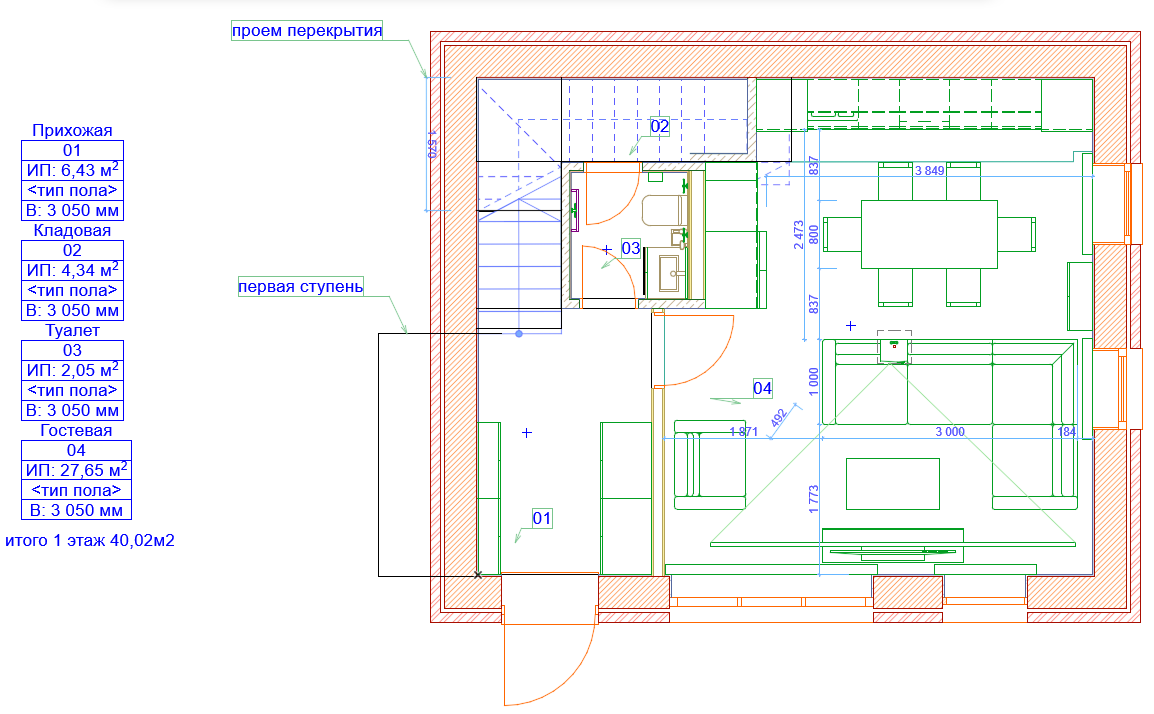

1 этаж после устранения замечаний.
приложу исходную планировку для сравнения результатов:
1 этаж исходная планировка.

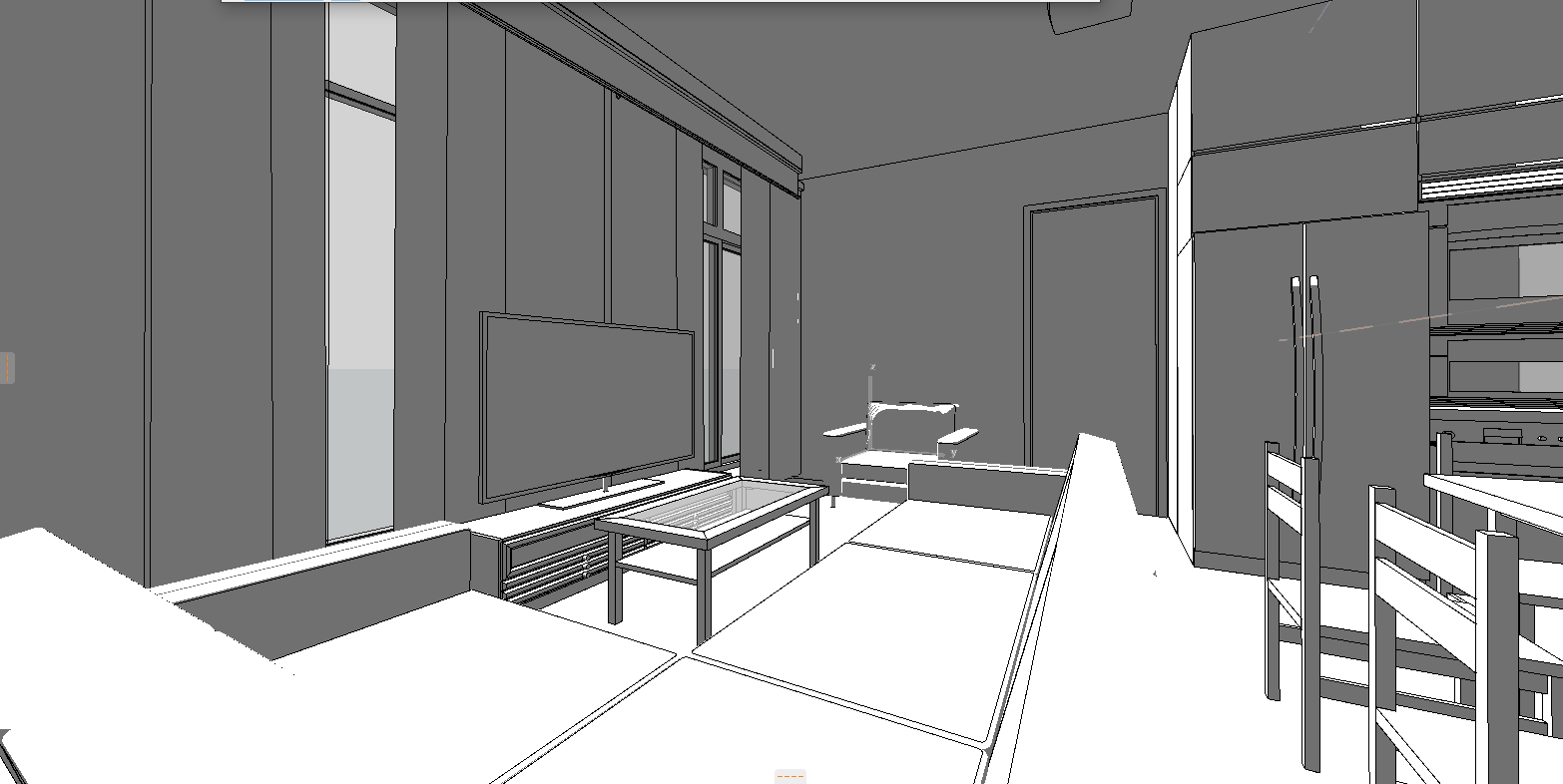

получился такой вид гостиной:
3д вид гостиной после корректировки.
Место установки котла определено застройщиком - правый верхний угол кухни. меняться не будет в связи с геморроем. Котел будет коаксиальным, двухконтурным. Остальные коммуникации отопления, водоснабжения, водоподготовки, гвс, хвс будут размещены под лестницей. там же размещается ввод канализации и воды в таун.
Остальные замечания неконструктивные, да и бредовые. по этому они не стоят нервов проектировщика и моих ответов. Как я понял, многие удивлены спальнями по 11-12 метров, ну дак это же таун для семьи из пяти человек, три этажа по 40м где лестница 20-30% площади занимает а не дом в один этаж. Так что идите лесом.
Двигаемся дальше! Вперед к инженерному проектированию!
