Попытка продлить жизнь автомобильному компрессору⁠⁠

Сразу предупрежу: был использован 3Д принтер.

У меня оригинальный автомобильный компрессор Торнадо 580. К сожалению старый. Покупал я его около 12 лет назад за 800 рублей.Не знаю, сколько сейчас аналогичный компрессор стоит, но думаю всяко дороже. Есть подделки с малым ресурсом.

В один из дней хотел подкачать колесо и попытка не удалась. Компрессор как всегда, важно гудел мотором, поршень бегал туда-сюда, но давления не создавал.

Пришлось разбирать и смотреть, кто виноват и что делать.

Сразу обратил внимание, что забор воздуха происходит свободно. Через отверстие наверное и палец пролезет, а учитывая, что применяется компрессор на дороге, то и пыли набрать может.

Открываем крышку, открутив 4 винта. На пальце шатуна стоит не обслуживаемый подшипник. Неплохо.

Разбираем дальше. Снимаем головку, радиатор и клапан в головке. Попутно обнаруживаем, что радиатор имеет большой зазор и по факту не отводит тепла от цилиндра. Т.е. чисто номинальная часть корпуса. Зазор можно выбрать обернув цилиндр алюминиевой или медной фольгой. Эффект будет положительным при длительной подкачке колес.

Конструкция клапана проста. отверстие, прикрытое лепестком из пружинной стали.

Такая же конструкция клапана и на поршне. В моем случае дефект проявился в виде слетевшего уплотнительного колечка из резины. После установки на место работоспособность восстановилась.

Попутно осматриваем поршень и цилиндр. Поршень имеет единое целое с шатуном, что особо не радует. Конструкция подразумевает повышенный износ поршневой группы, да к тому же и неравномерный. Уплотнительное кольцо выполнено скорее из пластика, либо кожи. Чем заменить при износе, пока не решил.

Вот такой износ цилиндра за 10+ лет эксплуатации. В данном случае можно частично восстановить характеристики цилиндра просто перевернув его. Поршень частично будет ходить в не изношенной зоне, что несомненно даст эффект. Ну и смазка регулярная не помешает. С другой стороны на детали в смазке будет активно оседать пыль и грязь, что безусловно ускорит износ.

Видеоверсия дефектовки компрессора.

Мысль о доработке появилась случайно. Одна из целей - уменьшить попадание пыли и грязи в поршневую группу и увеличить ресурс компрессора в целом. К тому же простаивал 3Д принтер. На скорую руку набросал деталь - проставку для фильтра. В процессе изготовления пришлось несколько раз модифицировать, пока не получилась вот такая простенькая деталь.

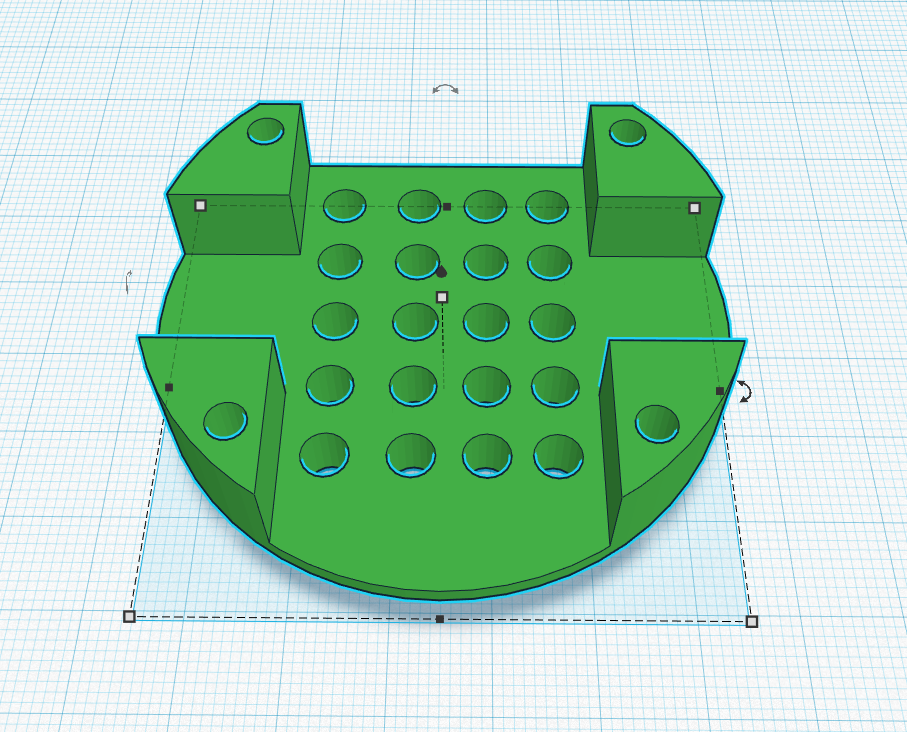

Рисовал в https://www.tinkercad.com Это простенький онлайн редактор осилит даже школьник.

Печатать можно практически любым пластиком. Механических нагрузок деталь не несет.

На фото деталь напечатана на самом бюджетном принтере Анет А8 соплом 0.8мм пластик АБС.

Ссылка на деталь https://www.thingiverse.com/thing:4559387 В свободном доступе. Если тема будет интересна, то можно будет создать базу таких деталей под разные версии компрессоров на выбор.

Так же нам потребуется небольшой кусок синтепона, который будет использован как фильтрующий элемент и 4 винта м3х20 взамен родных коротких.

Сборка не вызывает трудностей. Открутить 4 винта крестовой отверткой, установить проставку, установить фильтр, закрыть крышкой и зафиксировать винтами. ВСЕ.

Я не касался других недостатков компрессоров данного типа. Безусловно их много. Встречался у знакомых и неисправный выключатель и разбитая вилка прикуривателя и оголенные провода на выходе из корпуса . . . Все это и другое так же можно устранить и даже предупредить. Кому то проще будет купить другой компрессор. . .

Видеоверсия доработки компрессора.

Данная доработка в посте поможет скорее новым компрессорам продлить срок службы. Есть интерес как сделать порты для смазки поршня и кривошипно-шатунного механизма, поскольку производитель компрессора о смазке не позаботился.
