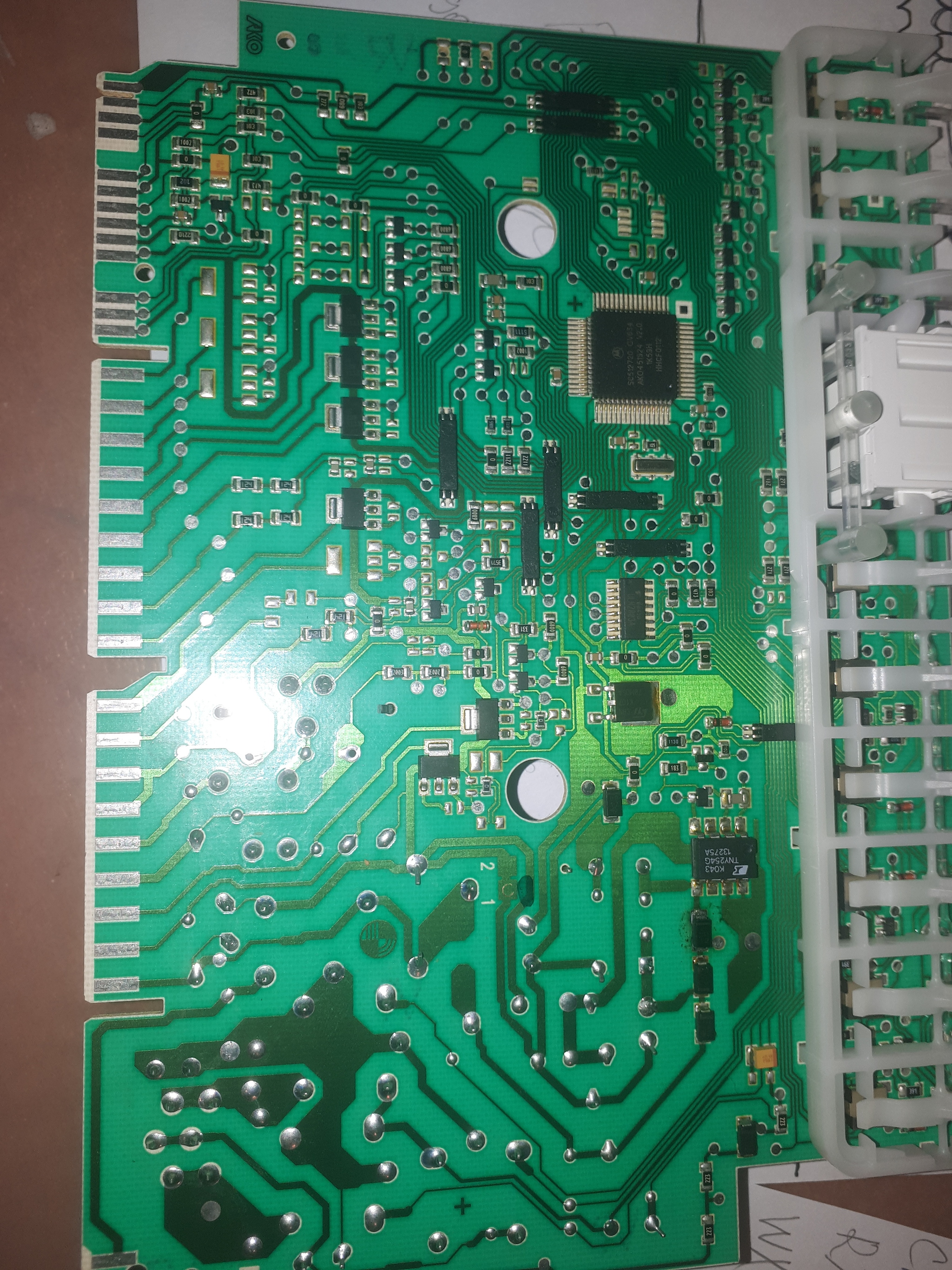

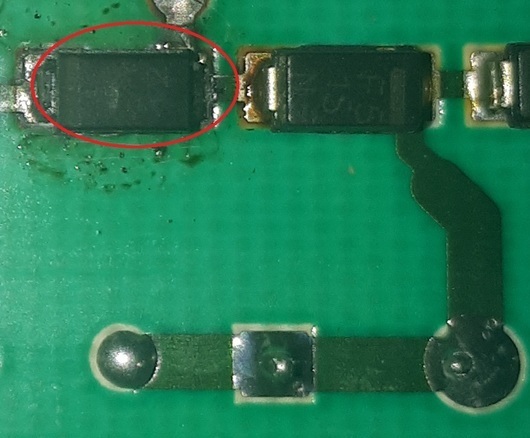

Здравствуйте. Кто нибудь может в СПб помочь с ремонтом платы управления ПММ Bosch SGV5903/07 ? Предположительно проблемы с ШИМом или обвязкой. По симптомам: включается, загорается дисплей, включается насос и сразу полностью отключается. На плате начинает дико греться супрессор? маркировка SR 12 (обвел красным).
там по схеме получается что 4 висит в воздухе не считая диода или что там это такое......
Если только скрытых дорожек нет
Ну там внутри корпуса перемычки... и схема эта не оч прям будет работать) но не суть - углубляться прям думаю нет смысла особо в попытке познание как оно там, особо то нет уже вариантов что не так.
да и на третий вывод ТНИ тоже, а обрыв похоже в Шотки, одно плечо от 4-ой ноги к резистору на всех диапазонах бесконечность в обе стороны.

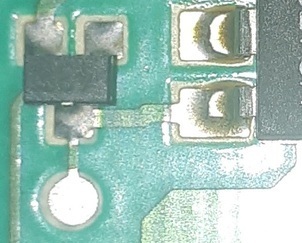

кхм.... если вот эта широкая дорога из под тни не соединена с 4 пином тни, что очень врядли, тогда получается что этот БП вообще тут без ООС ? И вот этот sot346 на 4 ножке тни вообще хз что там делает)
понимаю, что не очень то помог рассуждениями )
в общем если нет ООС, то смотреть коричневый электролит на выходе, может подсох? ну и как вариант остаётся - утечка диода-супрессора который греется (но вообще если тня в свободном расколбасе, то ему ничего и не остаётся кроме этого)

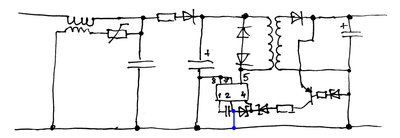

Это перемычки. Всего то навсего. Но у преобразователя на TNY должна быть обратная связь и в 99% она сделана через оптрон.
Верхнюю половину не видно под пластиком. Там ещё две ноги есть? По тому что видно и по логике применения TNY это должен быть оптрон. Если его нет больше ни в каком месте.
Ну вот же, тут же всего завались http://monitor.espec.ws/section7/
А сверху через дороги не оптрон разве? Симистор точно не при делах.
На указанном сайте есть не шиты, а конкретные схемы от конкретных устройств. Ну если кто их накопал, конечно.

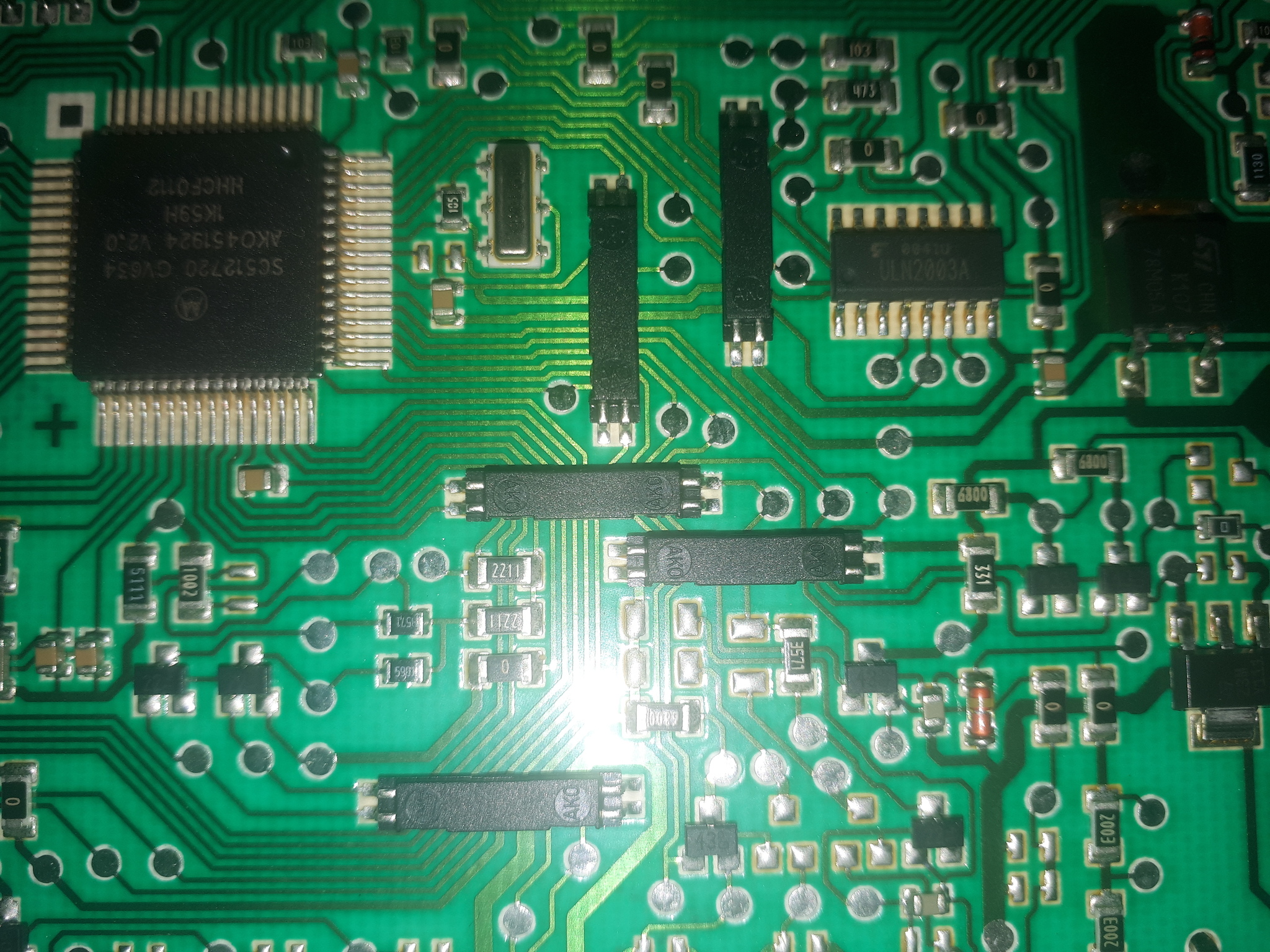

х.з. что это на нем никаких обозначений нет, таких на плате целая куча, только 2 логотипа АКО размер ~ 13 мм*3мм.

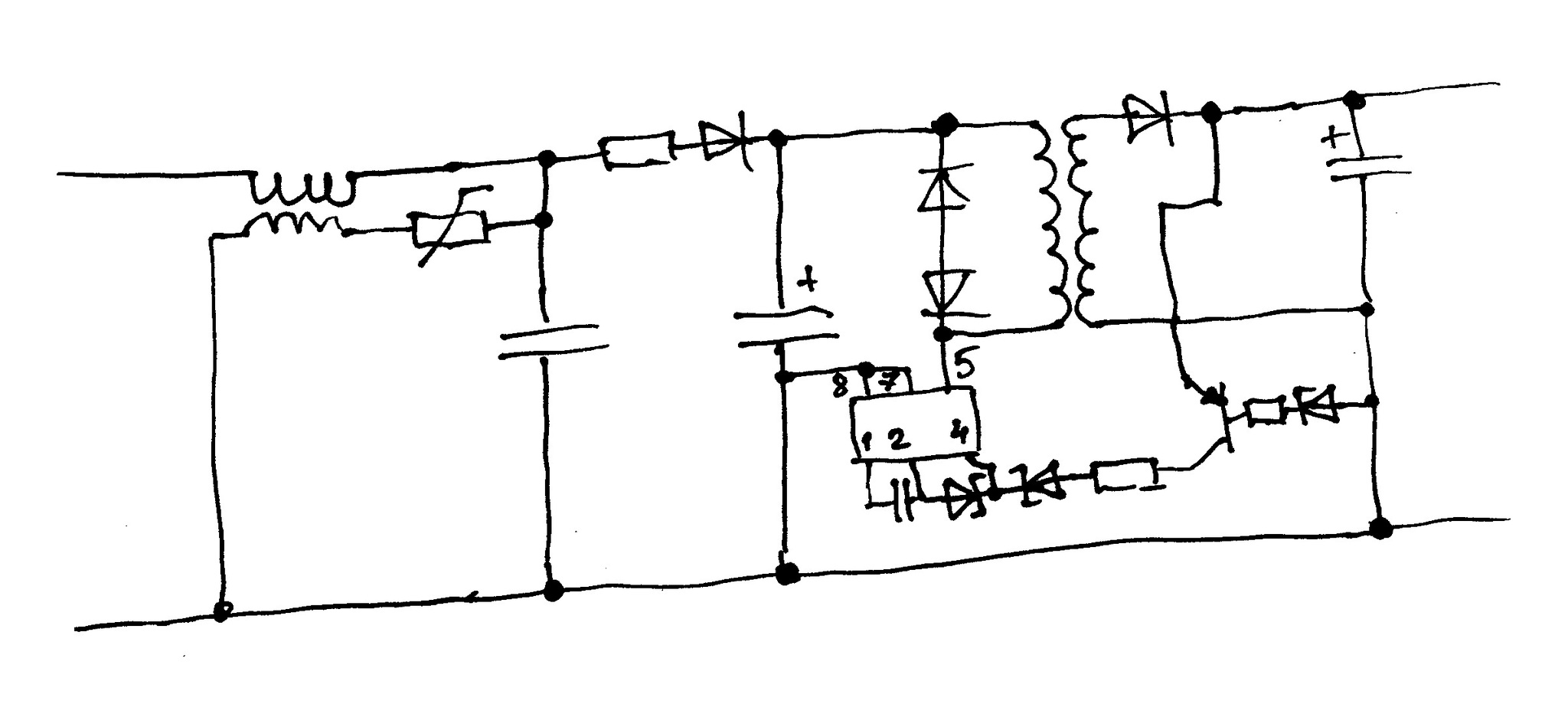

Скинул схему в комментах, что удалось разобрать
Ну не совсем же параллельно, должен быть или конденсатор или резистор и конденсатор в параллель, а уже к ним диод или несколько. И всё это в параллель обмотке. Ну да может сэкономили.
Ссылка на шит https://www.alldatasheet.com/datasheet-pdf/pdf/34941/POWERIN...
Не держит нагрузку преобразователь часто потому, что высох конденсатор, не обязательно это проявляется внешне. При этом растут помехи. Мерить нечем? Опускаем. Замена на заведомо исправные. Ещё вариант - на выходе стоит сборка шотки(на радиаторе), там два диода наверняка в параллель, если один умер на разрыв, то нагрузочная способность снизится. Проверять лучше в выпаянном виде. Ну и может быть неисправен оптрон, тогда не будет стабилизации напряжения. Это типовуха. Остальное может быть что угодно - выпаивать, мерить, сравнивать с номиналом и типовой схемой.
Чтоб не мучить весь аппарат, можно отрезать дорожку идущую дальше по плюсу, пробовать подгружать БП резисторами, лампочками, кусками спирали от старого утюга/фена, ... . Если стабилизации не будет, то скорее всего оптрон.
Стабилизация должна быть в пределах типовой нагрузки данной TNY - около 4Вт.
На указанном сайте есть архив схем, можно поискать в соответствующем разделе тему с похожими симптомами, можно создать свою тему.
даташит я этот давно нашел, только нигде не могу найти похожей схемы включения, они стоят в паралель обмотки (на фотке от 5 ноги ШИМ вниз дорожка к трансу и от F5 справа вниз дорожка к трансу на первичную обмотку) греется защитный диод на 170 Вольт SMAJ170A)
на радиаторе управляемый симистр BTA04-700, он тут точно не причем. Кондер при замере стрелочником, вроде норм (сопротивление до 0, а потом в бесконечность), но попробую заменить. Оптрона в схеме нет, буду дальше ковырять.
По шиту на TNY это защитный диод, должен быть в контакте с первичкой трансформатора. По сопротивлению это Шотки, но ему нечего делать в этом месте. Без хоть какой-то схемы будет просто гадание.
Можно вот тут поискать http://monitor.espec.ws/

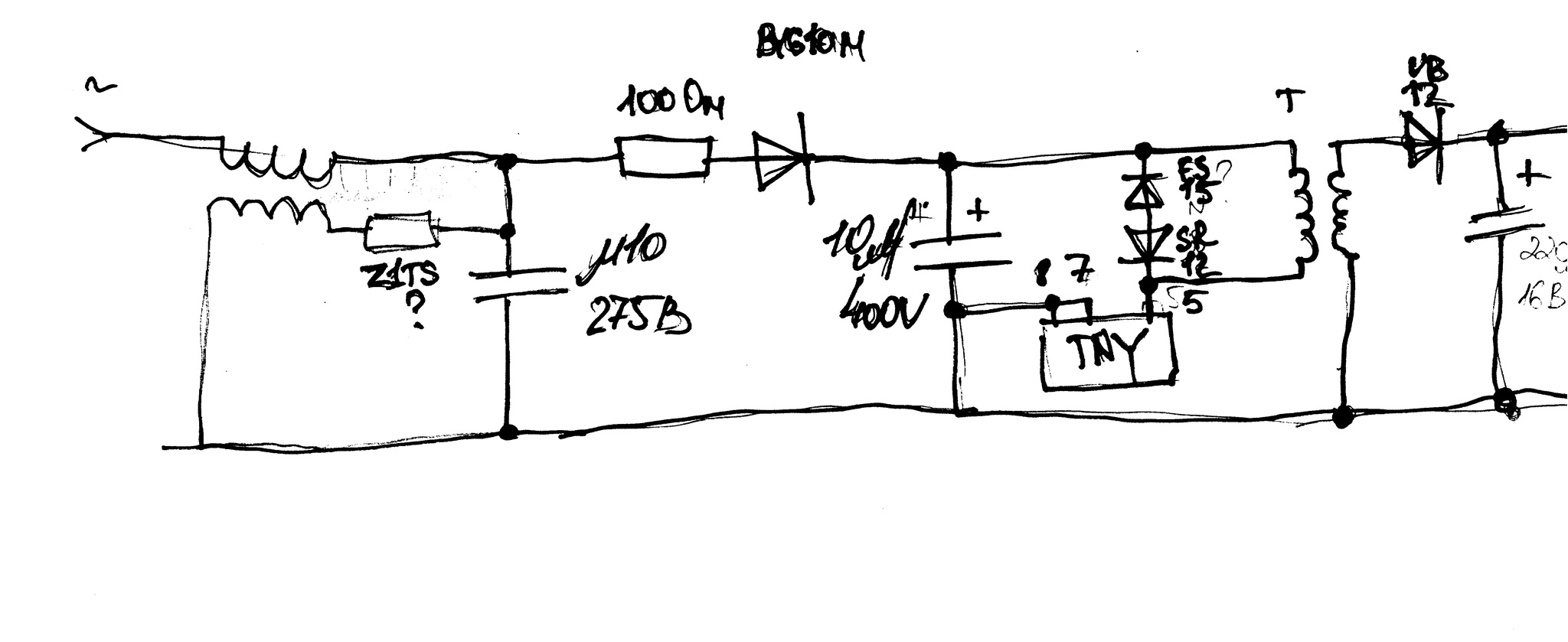

Нарисовал, что смог разобрать, схему не скинуть, рейтинга не хватает, они подключены параллельно обмотке транса. сопротивление на обоих по 450 ом.
По шиту это просто защитный диод. Ну да бог с ним. Мерять его и соседей, как обычные диоды. Померять выход без нагрузки и с нею. Ну и естественно поискать дутые конденсаторы.
На плате всего два электролита, внешне оба норм. защитный диод? меряется 450 Ом в одну сторону и глухо в другую. SR 12, что за маркировка ?
