Помогите определить устройство
Добрый день тем кому за 50. Те кто моложе вряд ли встречали такое устройство. Товарищ попросил помочь убраться в подвале купленного дома и выкинуть весь мусор. В процессе разбора завалов на свет появилась эта коробочка, которая что то напомнила.

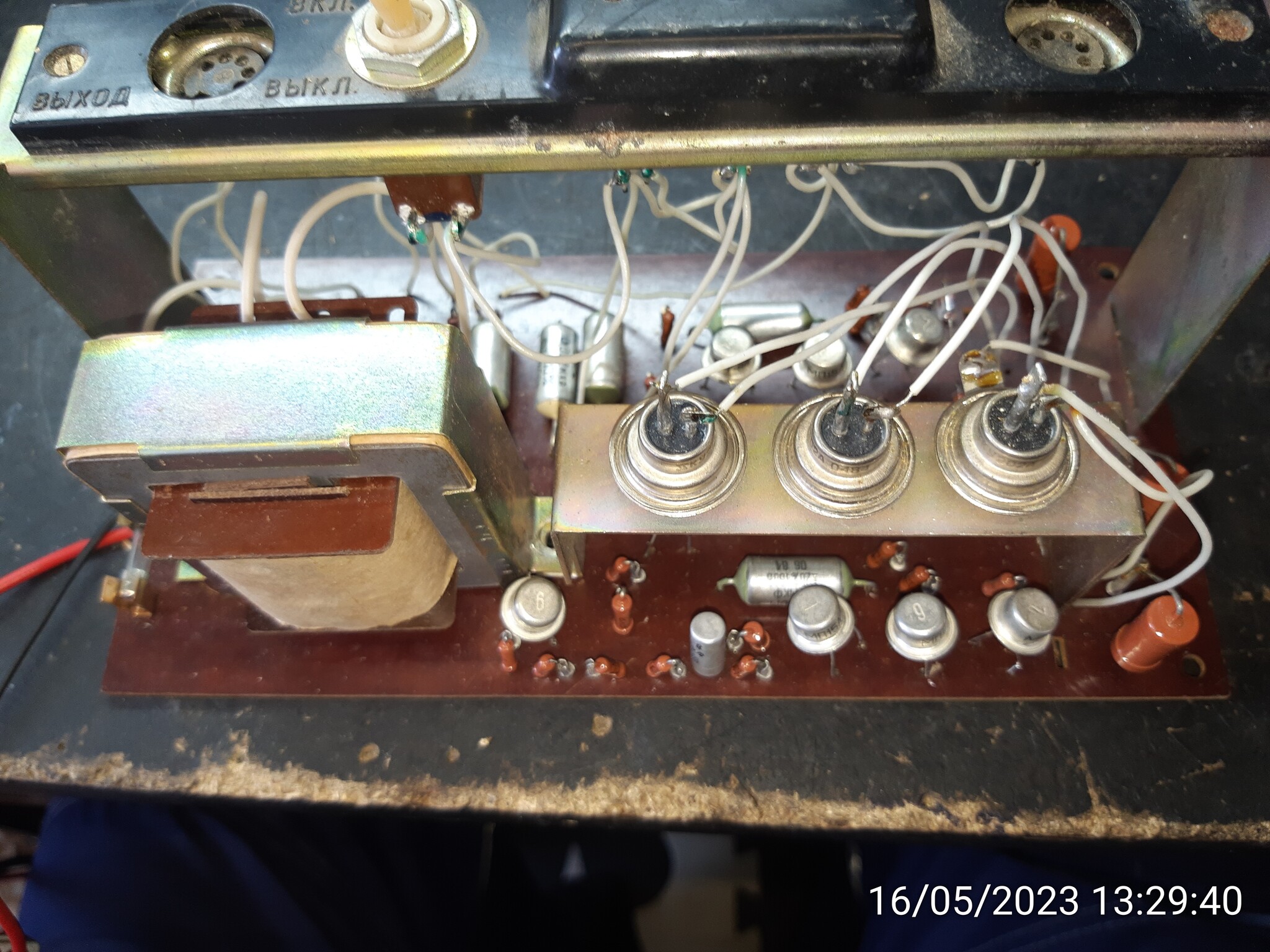

На передней панели разьемы СГ-5 вход и выход. Тумблер включения, подстроечники уровней.
Это похоже какая то светомузыка и к этому блоку должен подключатся светильник. Тиристоры КУ202А, транзисторы МП15А и МП37А. Вся схема, включая нагрузку питается через трансформатор и выпрямитель 28 вольт. Интересная схема работы тиристоров в цепи постоянного тока.
Мне интересно что это было за устройство и как выглядел светильник, если, конечно, я не ошибся что это светомузыка.
Спасибо откликнувшимся.
