Почему выбивает УЗО?⁠⁠

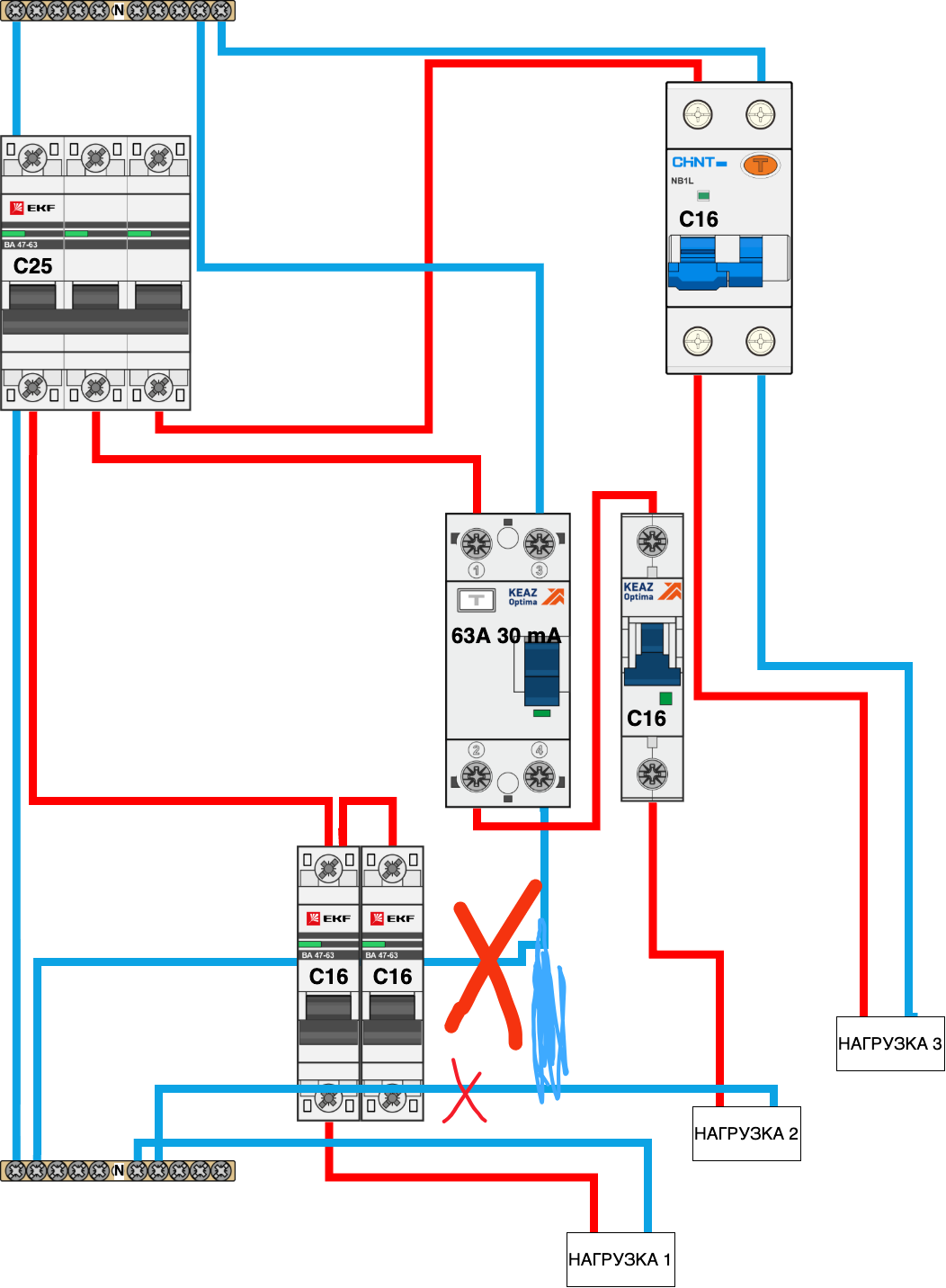

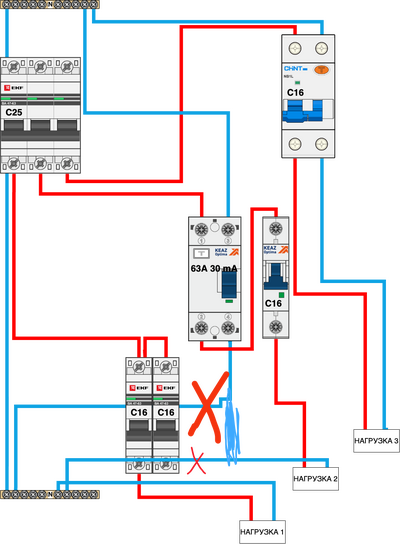

У тебя ноль от нагрузки 1 уходит половина на автомат, половина на УЗО. Узо видит, что по фазе тока нет, по нулю есть и вырубает. Перекинь ноль от нагрузки 1 на верхнюю планку.

Со своим отдельно защищённым от утечки нулем,...

Привет! Учусь на электромонтажника и твоя картинка показалась мне интересной с точки зрения задачки на внимательность. Если ты не против, я забрал её чтоб показать сокурсникам и посмотреть кто сможет понять в чем ошибка.

Тебе же желаю успехов и хочу напомнить, что все мы люди, и каждый из нас может совершить ошибку или затупить.

Как пример, я однажды после сильного заёба на работе сделав замеры не мог понять почему у меня не сходится фактические размеры с цифрами. Потом оказалось что я метр считал по 60 сантиметров… идиот)

Электромонтажник такую хуергу никогда не соберёт. Вопрос не в этой схеме собранной малышом в детской группу. Интересно почитать знающих толковых богов проектировщиков по выбору селективного ухо на ввод. Это я бы с огромным удовольствием прочитал. А это писать просить не нужно даже сел подумал сам и понял что ноль у него общий а для работы два надо отслеживать разницу фазы нуля. А у него шляпа пришло ушло сумбур

Че тут думать.. на левой шине имеем обьединение двух нулей - после УЗО и без УЗО

Не успел отредактировать, кто-то проголосовал.
В общем, есть два варианта:
1. Можно левую нижнюю шину защищать УЗО, и тогда нужно от нее убрать ноль от левой верхней шины и отсоединить ноль от нагрузки-1. То есть, гальваническая связь левой нижней шины должна быть только с теми устройствами, которые так или иначе проходят только через УЗО.
2. Можно ноль от нагрузки 2 запитать напрямую от УЗО. Но при этом нужно будет убрать нулевой провод от УЗО к левой нижней шине - в этом случае токораспределение от левой нижней шины не будет затрагивать УЗО. Но УЗО будет защищать только нагрузку-2

Тогда и ноль у него должен быть свой, не соединённый больше ни с чем

Уберите самый левый синий провод, связь между нулевыми шинами.

Дополню

Уже ответ написали.

А я просто спрошу для себя. Почему нельзя было сделать одну планку нуля наверху и от неё всем нули раздать?

У вас выход нейтрали УЗО замкнут с его же входом?

Какая же мудацкая схема. Ебанные картиночки для дебилов где хер че разберешь быстро

Ноль из УЗО тащи в нагрузку напрямую, ну и заземление нагрузки два надо бы проверить~
