Плагин для электрики в SketchUp⁠⁠

Прошло чуть больше месяца с момента выхода тестовой версии моего плагина CraftElectric Tools для SketchUp, и он уже нашёл отклик у сообщества — более 200 установок.

Этот инструмент создан для упрощения расстановки розеток, выключателей и светильников, а также проектирования электропроводки. Он становится незаменимым помощником для архитекторов, дизайнеров интерьеров и инженеров.

В этой статье я расскажу, какие обновления ждут CraftElectric Tools в ближайшем будущем, чтобы работа с электрикой в SketchUp стала ещё удобнее и эффективнее. Делитесь своими идеями и предложениями — вместе мы сможем развивать плагин в нужном направлении!

Возможность подгружать УГО по ГОСТ для 2D-чертежей в SketchUp

Достаточно нажать одну кнопку — и в сцене появляются стандартные обозначения, соответствующие требованиям ГОСТ.

Как справедливо замечают профессионалы, без УГО электрика в 2D — это просто «весёлые картинки». Поэтому полноценная работа с чертежами невозможна без стандартных графических символов.

Если встроенные УГО по какой-то причине не подходят, вы можете загрузить и использовать собственные обозначения — плагин поддерживает пользовательскую настройку.

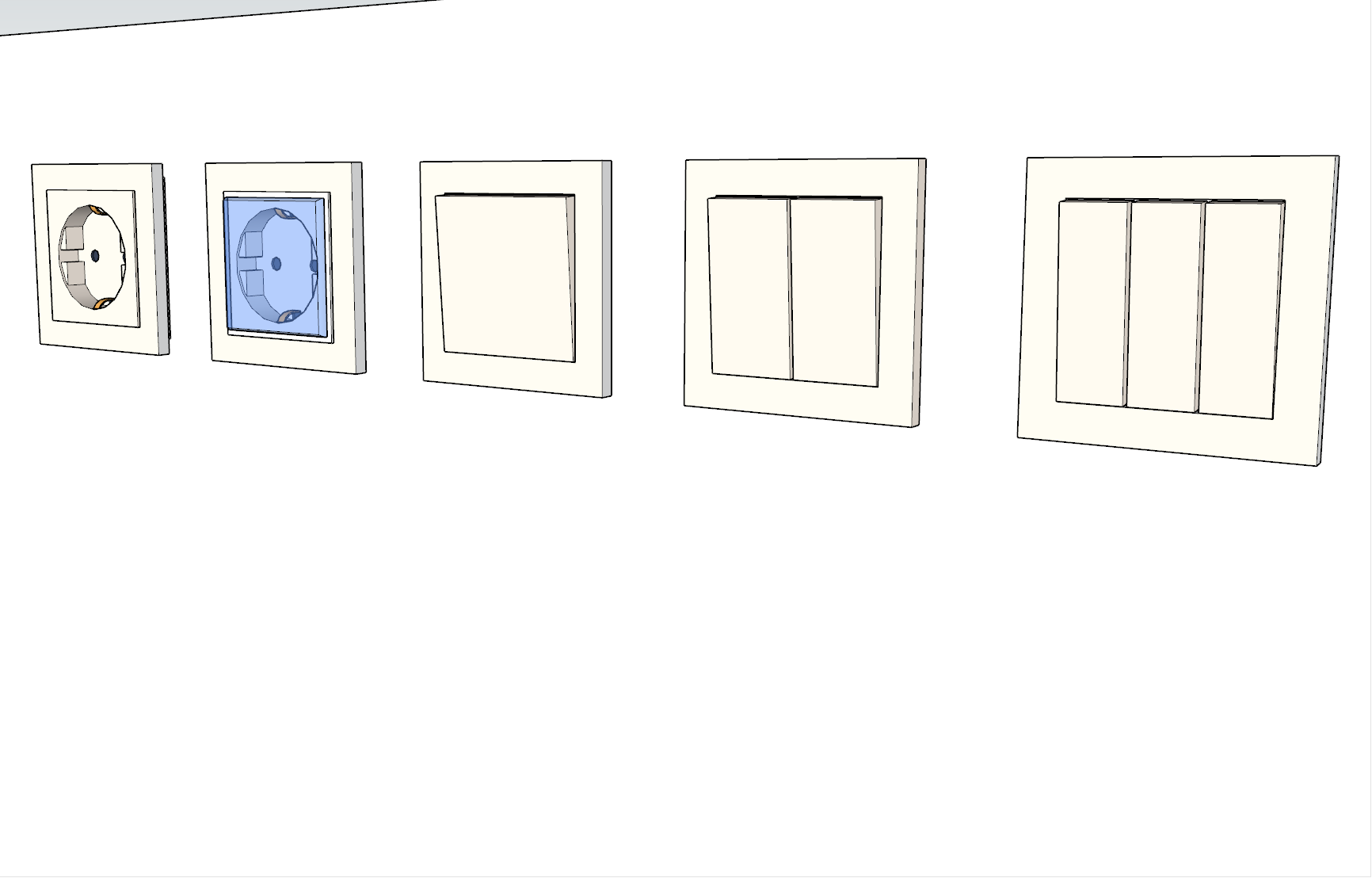

Поддержка реалистичных 3D-моделей для рендеров и визуализаций

Не всем подходят стандартные цветные обозначения розеток и выключателей — особенно если сцена готовится для визуализации интерьера или, например, расстановки розеток на кухне.

Для таких случаев добавлены реалистичные 3D-модели, которые подходят для рендеров, презентаций и финальных видов.

Ими так же легко управлять, как и классическими элементами из плагина — они вставляются, редактируются и настраиваются точно так же.

Кроме того, при необходимости вы можете заменить стандартные 3D-модели на собственные, адаптируя проект под конкретные задачи или свои библиотеки

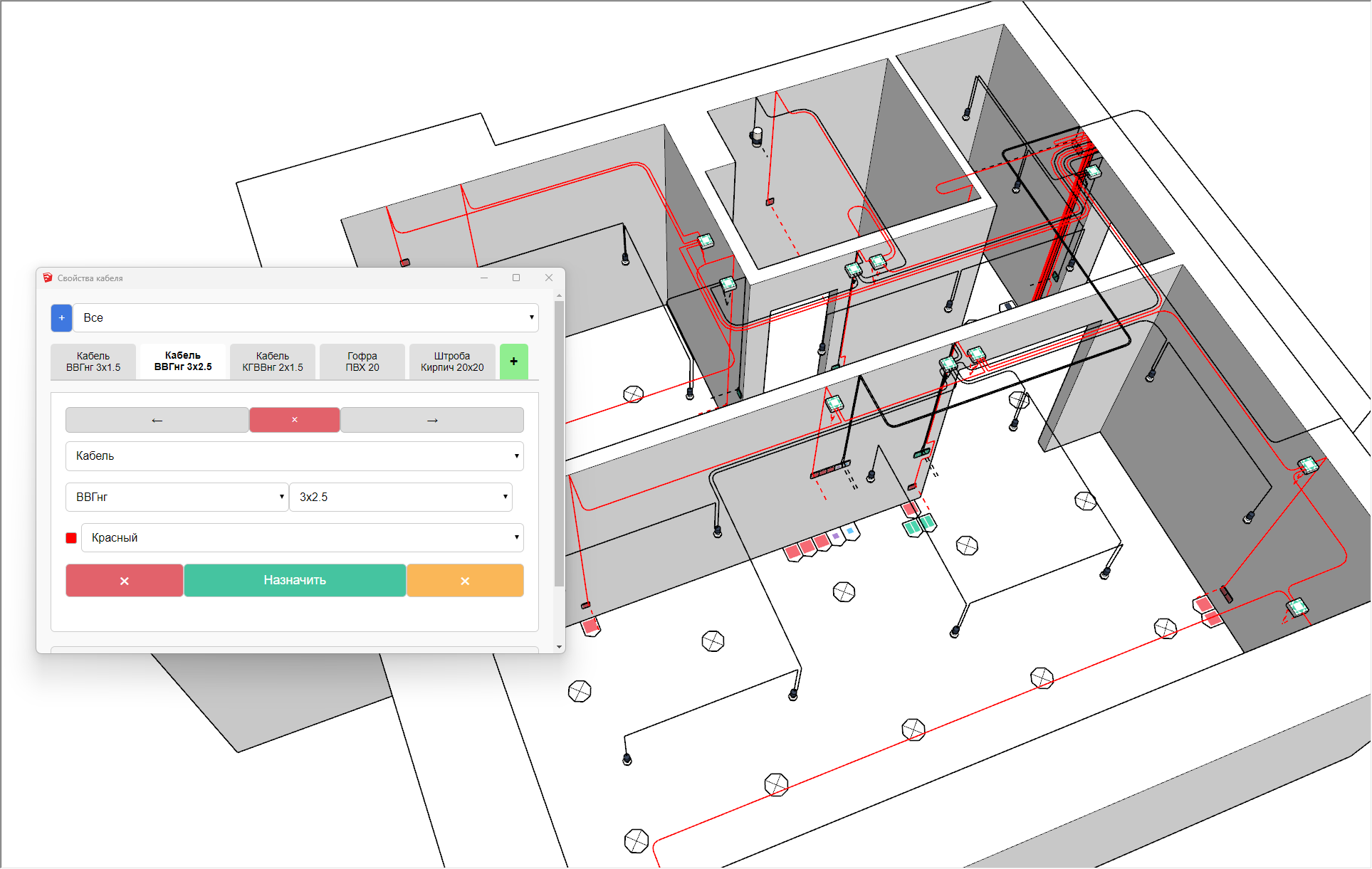

Выбор типа линии

Теперь можно указывать параметры прокладки — не просто «линия», а конкретный тип кабеля с нужной конфигурацией.

Например:
Кабель ВВГ нг 3×1,5 в гофре ПВХ Ø20, с опусками по стенам в штробе 20×20.

Это позволяет точно отображать реальную схему прокладки проводки, учитывать монтажные условия и в будущем — автоматически формировать спецификации.

Всё задаётся просто: выбираете нужный тип из списка или добавляете свой. В сцене линии автоматически подсвечиваются разными цветами в зависимости от типа и выбранной вкладки, что облегчает визуальное восприятие и контроль над проектом.

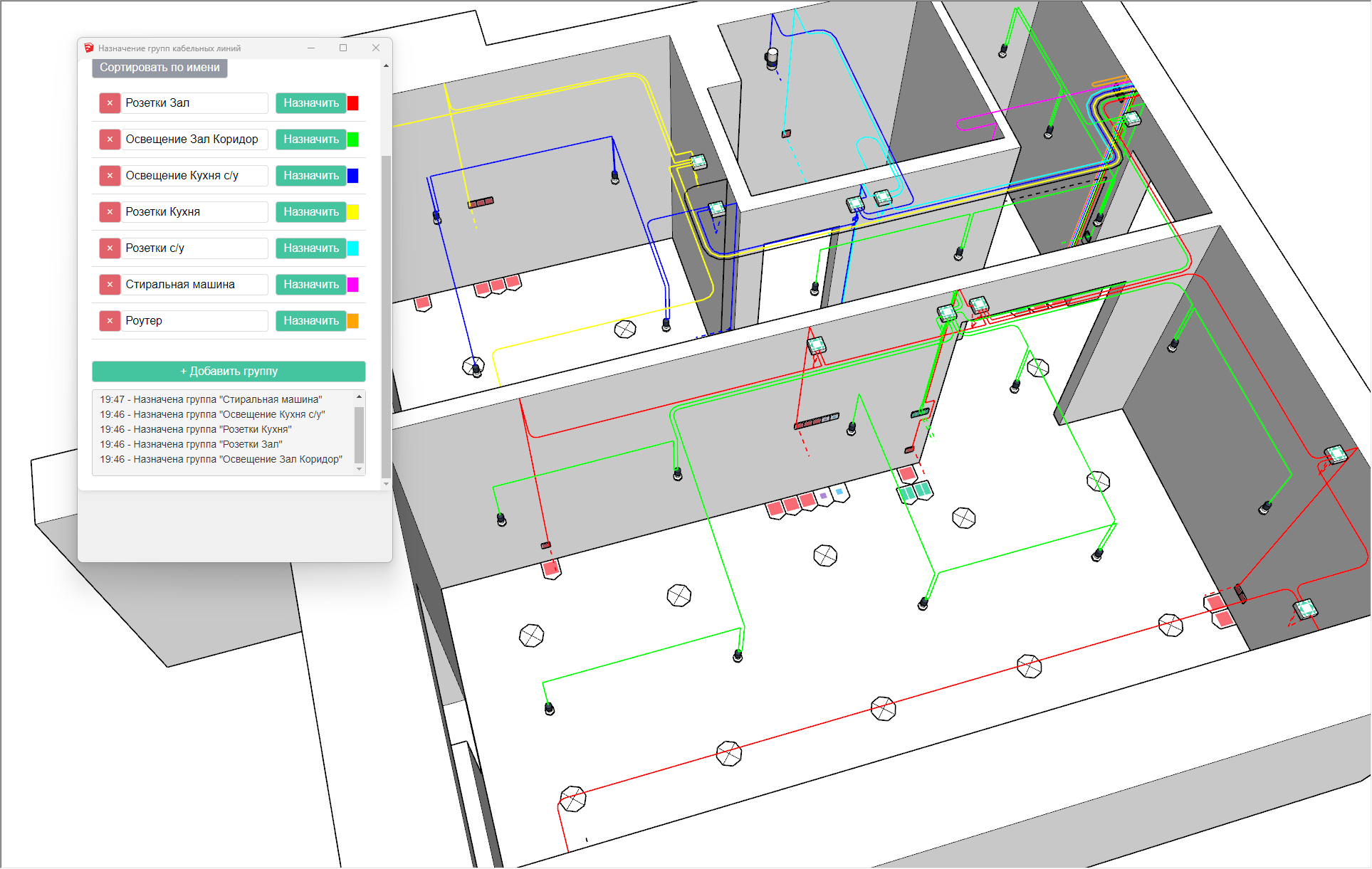

Назначение имен электрическим группам

Возможность назначать имя электрической группе — например, «1РОЗ1» или «Розетки Зал». Это помогает удобно организовать проект, быстро идентифицировать группы и облегчает дальнейшую работу с документацией и отчётами.

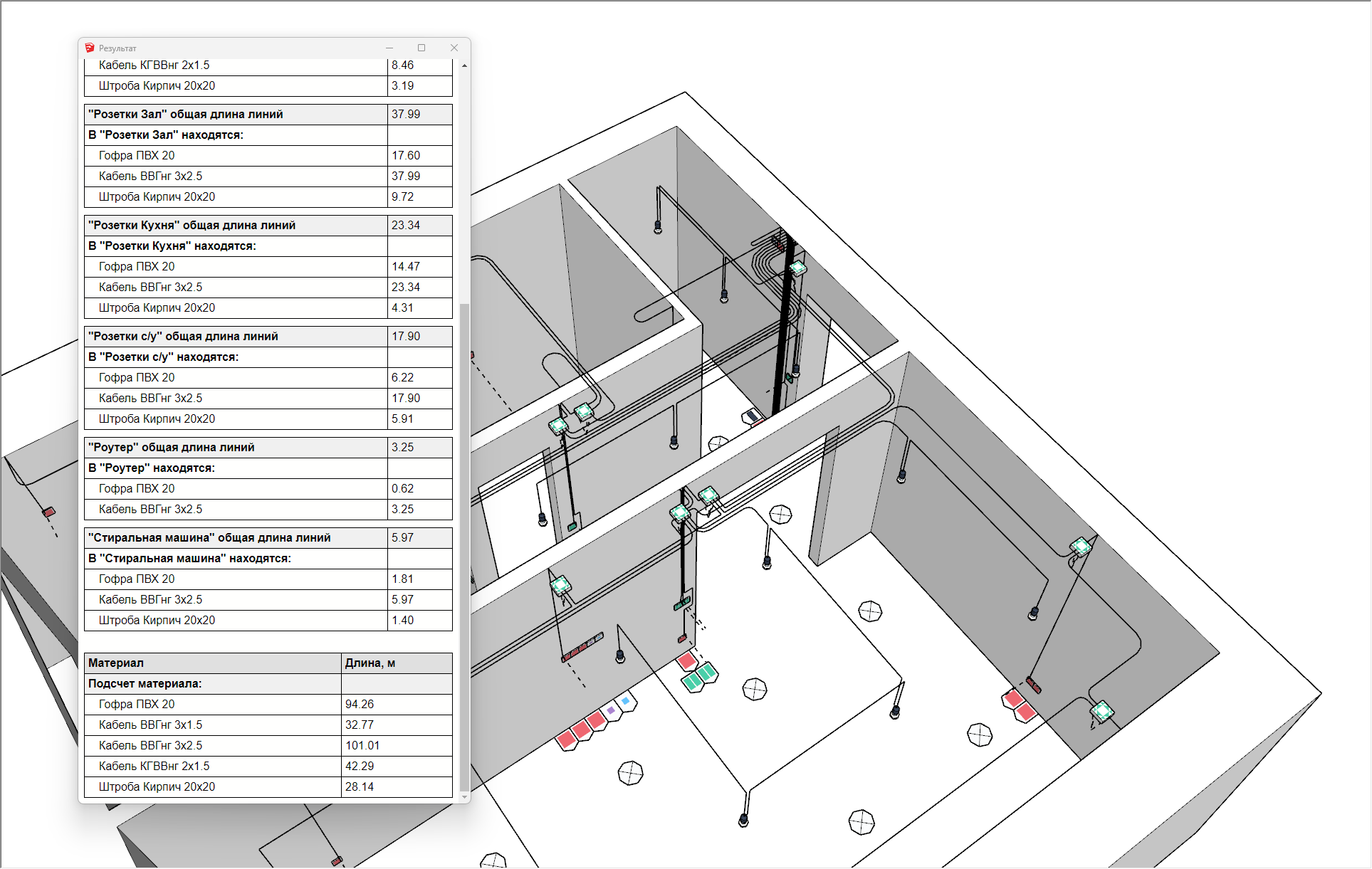

Подробный отчёт по кабелям в Sketchup

Создание максимально подробного отчёта по кабелям для контроля объёмов и спецификаций

Что дальше?

Разработка CraftElectric Tools активно продолжается. Впереди — ещё больше полезных функций, которые сделают проектирование электрики в SketchUp ещё удобнее, быстрее и точнее.

Некоторое из этих улучшений появились благодаря обратной связи — пользователи сами предлагают идеи и помогают развивать CraftElectric Tools.

Часть из них уже в работе: сейчас идёт тестирование и проработка интерфейса. Остальные пока в стадии концептов — но всё, что попадает в план, основывается на реальных запросах пользователей.

Если у вас есть идеи, которых не хватает в плагине — обязательно пишите. Я внимательно читаю все предложения и учитываю их при планировании обновлений.

Следите за новостями — впереди много интересного.
