Приветствую всех, есть плата планшета onda v891 , необходимо чтобы питание было от блока питания , а не от батареи, на просторах толком ничего не нашёл. Просто запитать не выйдет,есть вероятность что просто сгорит( на 4pda один и пользователей запустил таким образом плату,но не долго проработала плата таким образом) там необходимо напряжение как я понимаю 4v-4.2 v.
Без акб и при подаче питания на USB, плата не запускается.
А вот сама плата акб (распиновка)
Ну тогда китайский БП на 5В 2А, после которого последовательно включены 2 (два) обычных диода на ток 3А (1N5401 ... 1N5408 например).
https://www.vishay.com/docs/88516/1n5400.pdf
Итого напряжение 5,1В с БП, минус падение на диодах два раза по 0,65В
получится 3,8В ±0,2
Раздербанить USB провод и подключить через эти два диода к точкам пайки или к проводам, отрезанным от АКБ, желательно с нагрузочным резистором хотя бы на 0,01А (не более 390 Ом). Проверить полярность!
Рекомендую BURO он точно 1,5А потянет
разбирал внутренности, сделано добротно и с запасом
https://ufa.e2e4.ru/catalog/periferijnye-ustrojstva/zaryadny...
СТОП! Нахер эти пляски с бубном? На фото я четко вижу плату контроллера. Если подрубить к ней 5В от USB или ATX, скорее всего она будет стабилизировать до 3.7В, как задумано. Дядюшка Ляо делает с запасом, чтобы все было взаимозаменяемо.
Разумеется, сначала надо проверить, а потом уже подключать сам планшет, но надо сначала попытаться как проще.

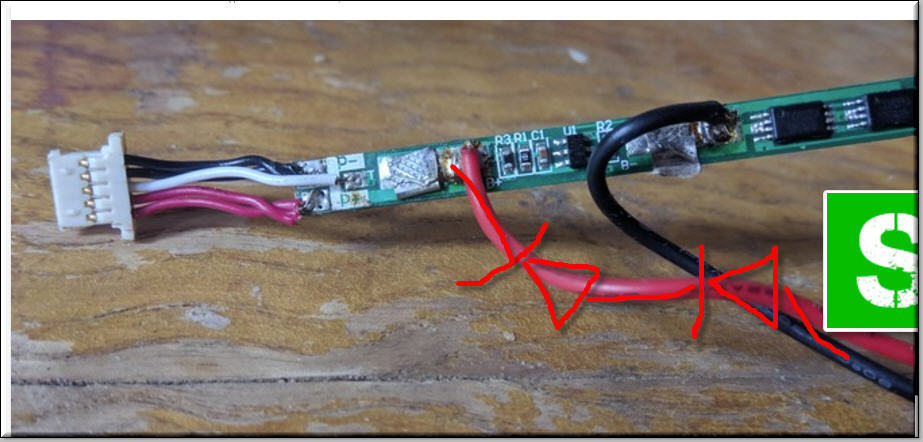

2 диода последовательно поставь на +5в . (учти диоды нужны на ток 1-2А !!)

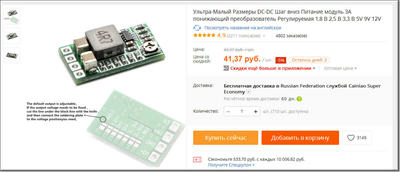

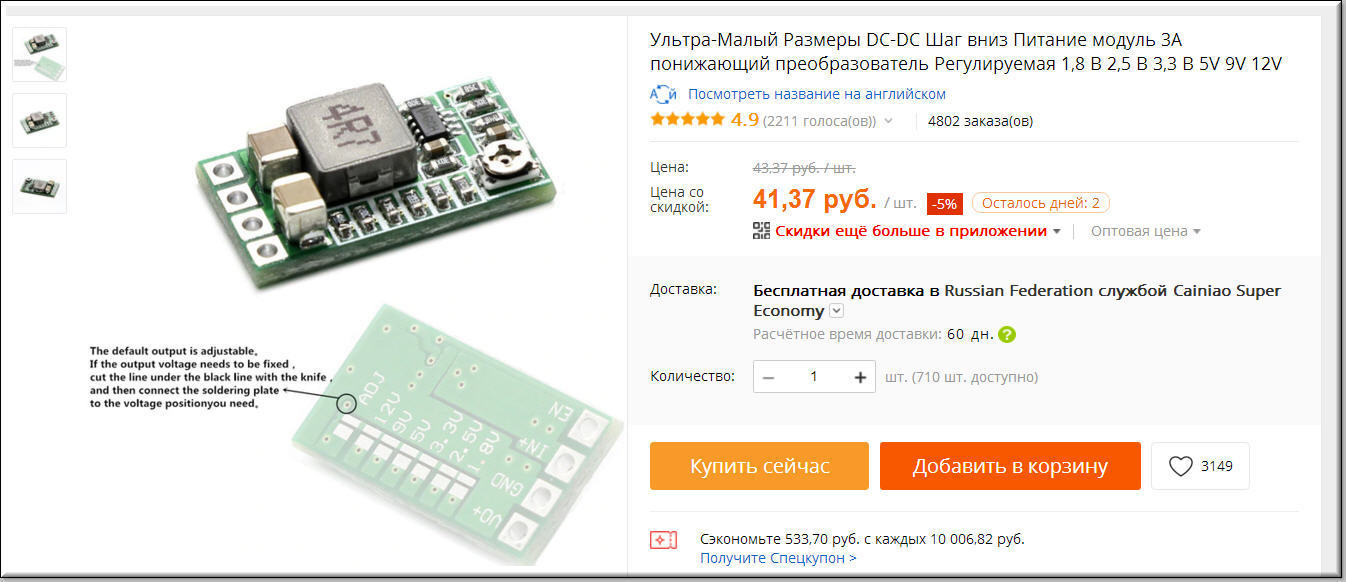

либо купит платку понижалку
2 диода последовательно поставь на +5в . (учти диоды нужны на ток 1-2А !!)
либо купит платку понижалку
если без платы от аккумулятор..+5 на плату (на разьём для АКБ.5 проводов) ,то есть большая вероятность что всё ..кердык
.
тебе непросто так писали про два диода последовательно на + БП
Зато ТС внешнее (5В ± лапоть) питание упорно пытается вместо АКБ использовать.
Контроллер про такое счастье не в курсе, у него порог отключения, ограничение от перезаряда типовое 4,2В,
мин. 4,1В и макс. 4,35В
что за блок питания ? может он банально проваливает напряжение при подключение нагрузки ниже 4.5в
.
фотку хоть давай
.
кстати ты питание подавал через платку контролера ? (на фотке твоя или из сети )
или на прямую в обход её
Ток бывает постоянный или переменный. БП бывают импульсные или линейные (как правило, зарядники импульсные для компактности). И это не имеет значения для работы вашего устройства.
UPD: не имеет значения - в смысле не имеет значения какой БП: импульсный или линейный. А ток, конечно, имеет значение. Мобильные устройства работают от постоянного тока, переменку туда не надо))
Вопрос не понятен.
Куда вы чего там подключали?
На выводы для аккумулятора больше 4,25В подавать нельзя.
Иначе из платы управления весь волшебный дым выйдет, на котором она работает.
Дурдом это.
У ближайших ремонтников или в ларьке купить NOKIA BL-4 или BL-5 за ~100+ р и распаять проводами.
Да , рабочая , при подключении акб всё работает норм, на кнопку включения не реагирует если вместо акб подцеплен БП от планшета( потребления тока нет даже при зажатой кнопке power)
P.S тут предложили вместо акб, подцепить конденсатор на 1000-2000мкф, #comment_137328182 , это реально можно( не глумёж?)
2 диода последовательно поставь на +5в . (учти диоды нужны на ток 1-2А !!)
либо купит платку понижалку
не идёт потребление тока, совсем, при подключении БП ( я так понимаю не запускается из-за импульсного тока?)
вопрос зачем ?
воткни туда любой аккумулятор от чего угодно (телефон\наушники . там везде 3.6в)
для старта, дальше он всё равно будет от БП работать (подключеного по USB) и заряжать батарейку
.
или у тебя сгорел контролер и нет зарядки по USB ?
