Питание Arduino и УНЧ

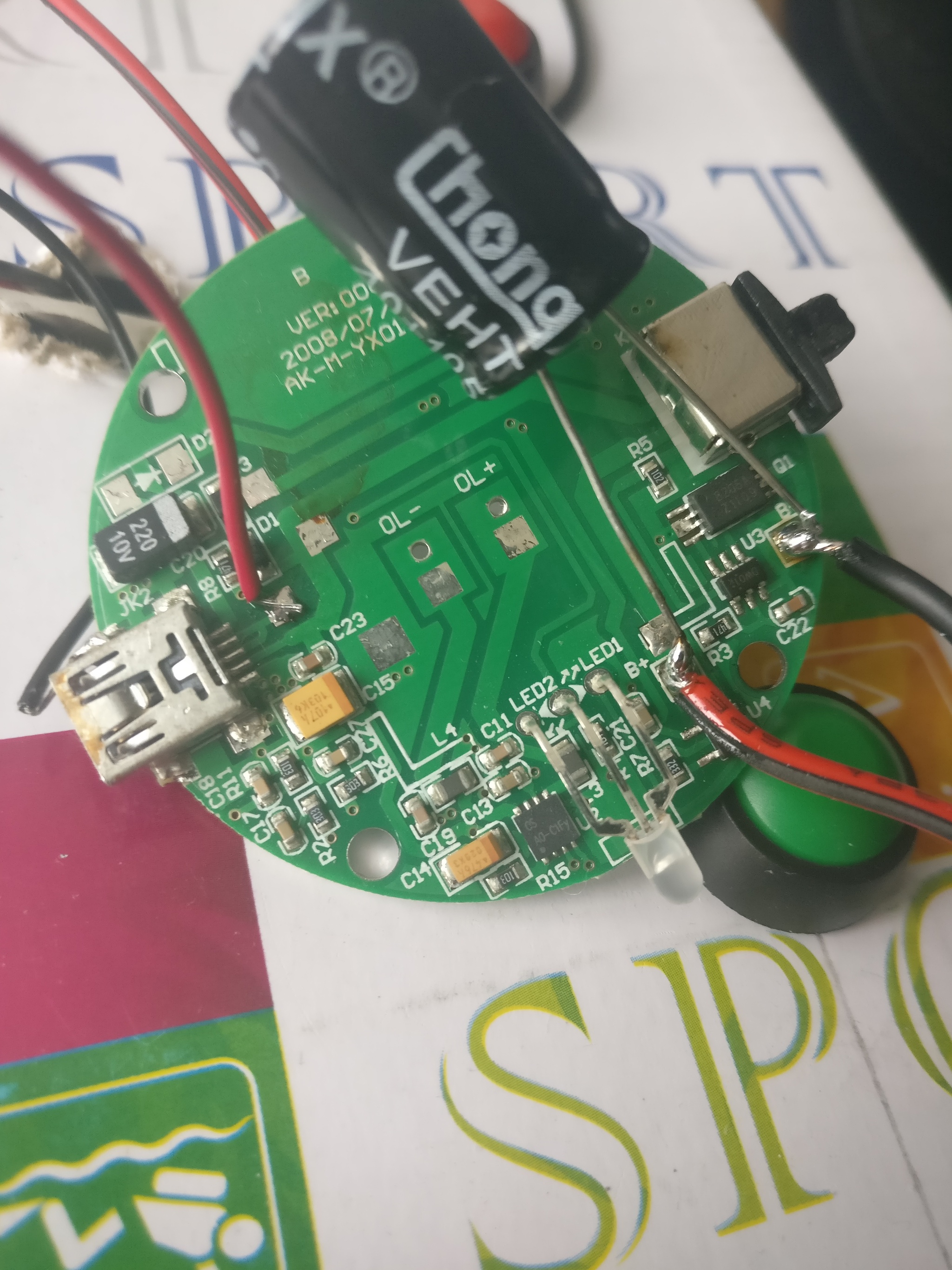

Добрый день ! Ищу совета: собрал для детской секции бокса таймер с звуковой сигнализацией на Ардуино. Питание - 2 шт. 18650 паралельно, за ними повышающий модуль МТ3806, настроенный на 7 вольт в пин Vin.  В качестве источника звука - буззер, компьютерная пищалка на которую идет сигнал с цифрового пина. Естественно уровень громкость очень маленький для зала. Под рукой была активная половинка УНЧ от дешманской акустики iBest PS-210. Подключил на её вход по одному каналу сигнал вместо пищалки - громкость стала подходящей. Но было хорошо пока эта часть акустики питалась от своего встроенного пакетика LiPo на 3.7 вольта. Как только запитал её от тех же аккумуляторов,от которых питается ардуина - пошел дополнительный шум. То ли наводки на провода не экранированные, то ли пульсации с повышающего dc-dc. Электролит на 35 в 1000мкф на питании УНЧ не помог. Вопрос: Если питать схему не с повышающим модулем, а поставить 18650 последовательно и понижать до 7 вольт модулем например mini360 будет принципиальная разница ? Какое питание лучше: повышать до необходимого или понижать ? На фото  -унч из активной части колонок.

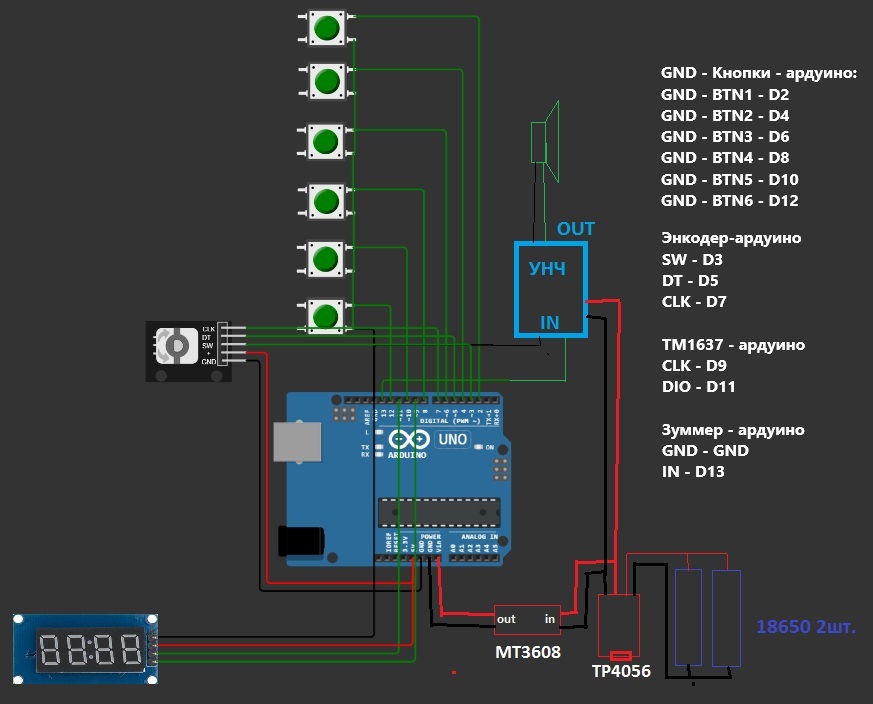

Сильно извиняюсь за качество схемы:
