Переделка рейсмуса hitachi p13f на 380в. Продолжение
В прошлом посте обещал сделать фото переделки. На самом деле конструкция простая
У токаря были заказы шкивы. Один такой же как родной, но туда же добавили шкив, диаметром 40мм
Слева родной. Справа на асинхронный двигатель
Так же, был заказан шкив на асинхронный двигатель, он диаметром 120мм
Размеры сделаны, с учётом скорости вращения асинхронноно двигателя 2850об и скорость вращения родного около 8500об
Тем самым, за счёт разницы диаметров шкивов, увеличил скорость вращения вала рейсмуса, под родные его обороты, скорость протяжки валов, осталась на прежнем уровне
Ремень 6рк
Длину ремня подбирал, уже после того, как все установил

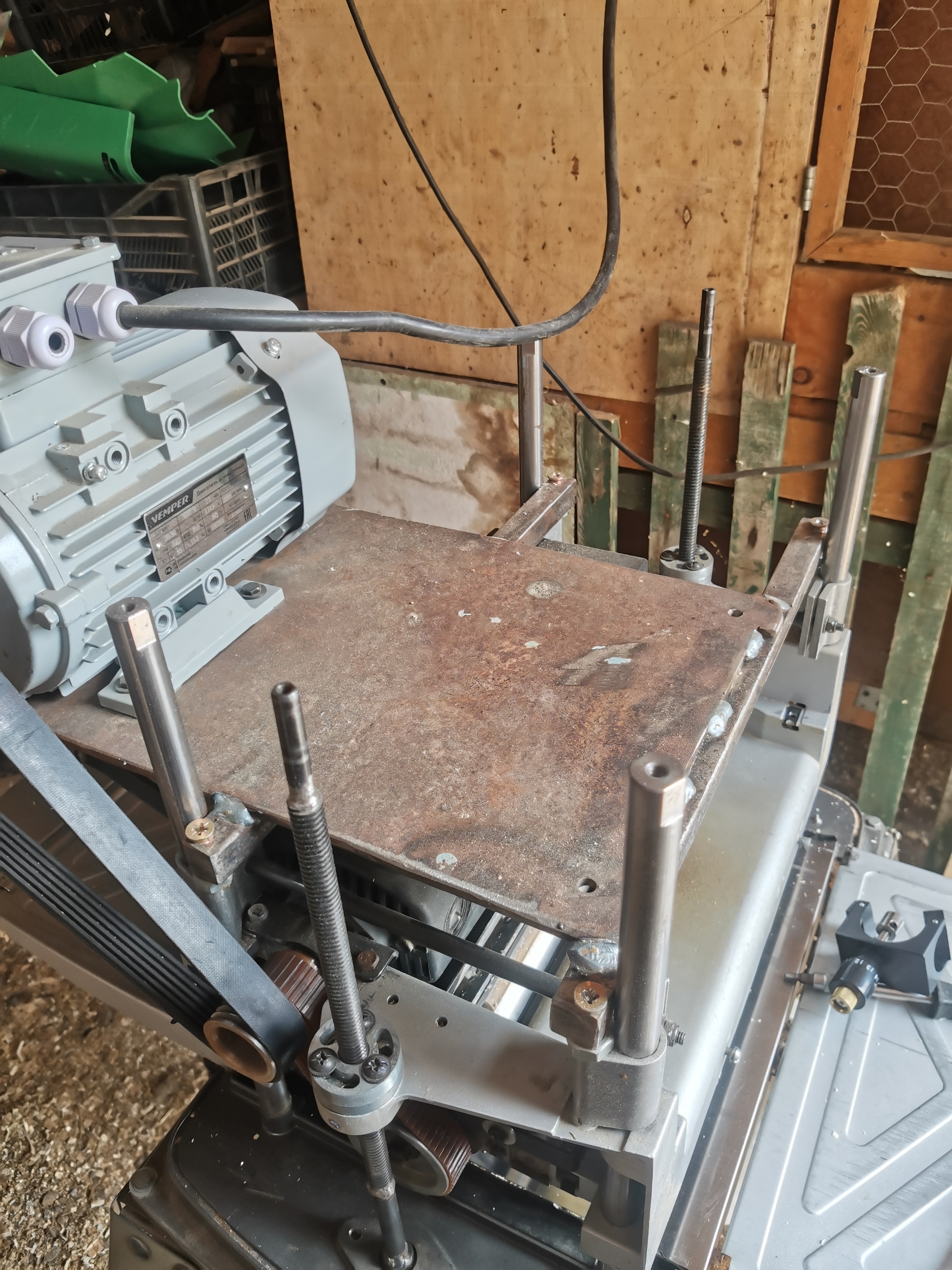

Вот так, выглядит крепление переходной пластины

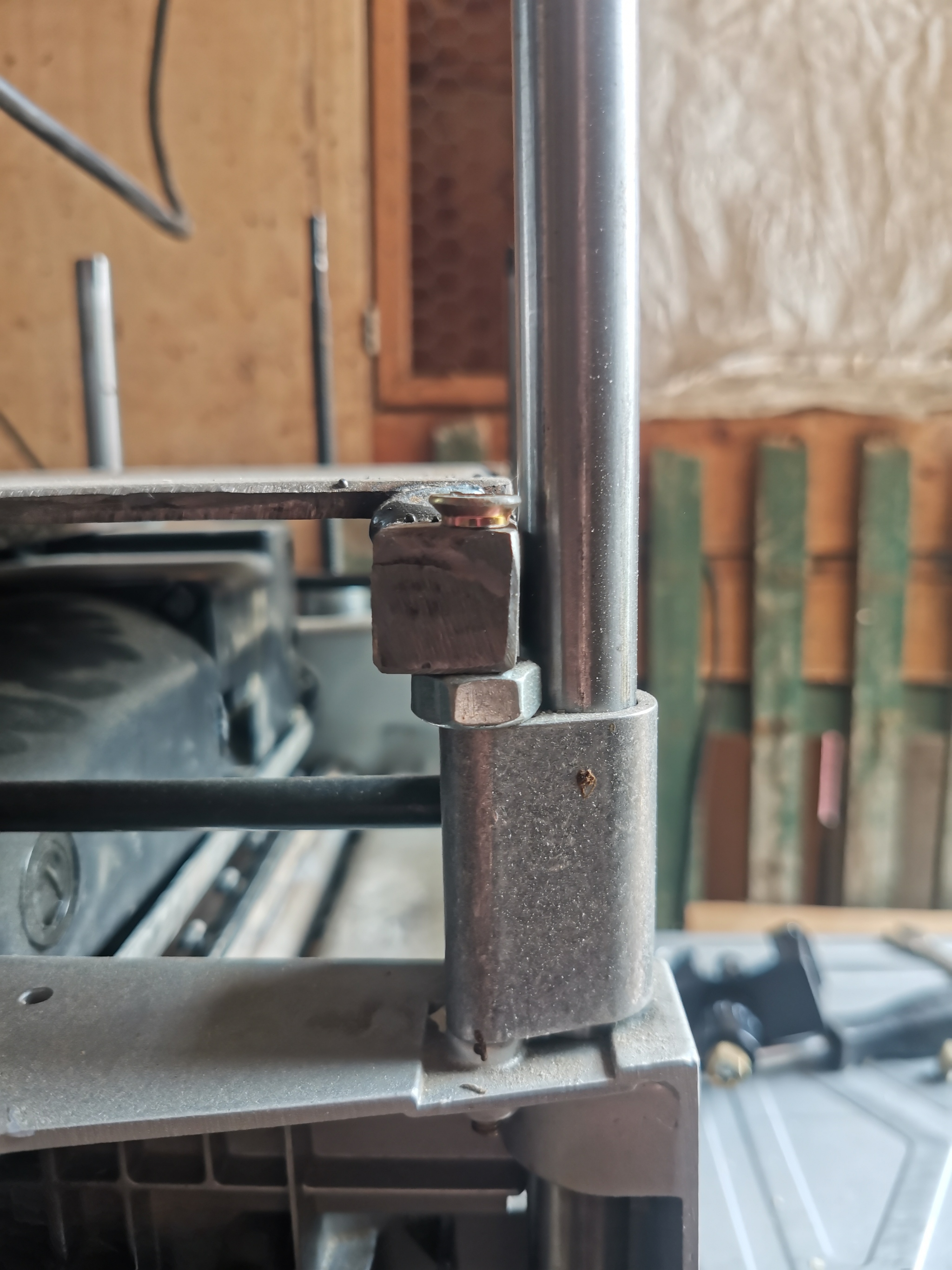

Сделал через такой квадрат 15х15мм
Сама пластина 4мм, жёсткости достаточно
Вот такая в общем переделка получилось, все штатные функции сохранились, единственное рейсмус стал сильно тяжалее, теперь его одному уже не перенести, с места на место
Всех благодарю за внимание, всем удачи!
