Тоже не понимаю лужения.. лучше уж лаком. Или лужение, но не такими прям.. горами, а только поверхностно. Уметь, конечно, надо. А так карта Урала какая-то получилась.
Кстати, а если так важен их размер, почему проволоку не напаять? Или не резануть лазером из медной пластины? Или не отфрезеровать форму и в нее отлить?
Размер кого? Дорожек? Полноте, любезный, всегда идут вширь. Благо, дорожки обычно короткие и легче один раз правильно спроектировать, чем тысячи и сотни тысяч раз паять сверху проволоку. Хотя бывают, конечно, моменты, когда силовые, например, дорожки, пускаются сразу проводом от источника тока (трансформатор, транзистор, фильтр). я в одном усилке на 300 Вт видел, как выход с транзисторов выходного каскада сразу идёт на жирный такой кабель, а кабель уже к колодке на задней стенке.
Ну так-то да.. просто блин, даже лак для ногтей даёт достаточно неплохую защиту от влаги и пыли, от случайного КЗ. Сколько там самый дешёвый бесцветный стоит? 20 рублей? 30? На пару-тройку таких плат одной баночки хватило бы с головой. лучше, конечно, корабельный. А ещё можно эпоксидкой двусоставной залить, но после такого ремонт очень сложен..
кто и откуда тебе такую глупость сказал? о разном сопротивление олова и меди знаешь? О разной проводимости переменного тока (а звук на плате это именно что переменный ток, причем высокой частоты - единицы и десятки килогерц) олова и меди слышал? потому и не паяют антенные кабели, например. Потому и в звуке желательно минимум пайки, а не наваливать килограммы припоя на дорожке, потому что так деды делали. истончается дорожка - сделай ее шире. Тем более, что это не усилитель звука даже, сколько там проходит - 10мА? 20? 50?
0.035 мкм фольга, пускай даже осталось от нее 0.020 толщины, помноженные на 1мм ширины дают сечение 0.02 мм². Это вполне достаточно для тока порядка 0.1..0.3 А на отрезках порядка 100-150мм длинной. На коротких отрезках можно и полампера прокачать.
Паразитные ёмкости на ЗЧ мало дают, а вот как раз те самые амперы в цепях питания при просадках даже на предусилках приличны. Ты видимо никогда такое не проектировал. Ну и классика для колхоза описана много где, дело то не в токе как я уже писал, хотя и ток важен для цепей питания в УЗЧ и даже в предусилках по сути, например тут - http://www.getchip.net/posts/034-luzhenie-pechatnojj-platy-s...
Уровень где паразитные ёмкости будут ухудшать больше чем улучшать параметры начинается куда выше, там уже важен КУДА КАК БОЛЕЕ СИЛЬНО проект сам платы...

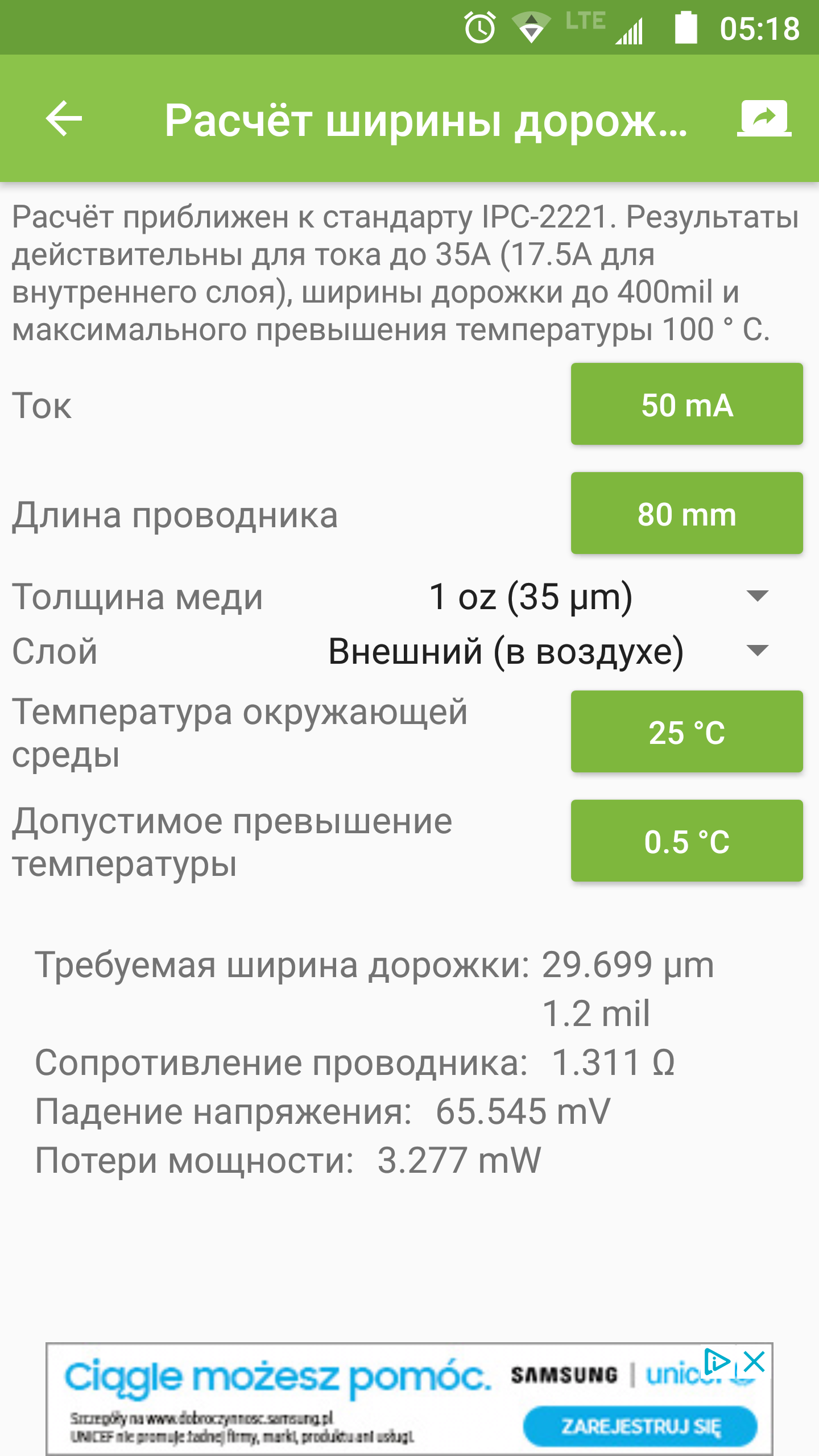

50мА, 80мм длина дорожки, требуемая ширина 0.03 мм при посадке 65мВ. Сделай дорожку в десять раз шире (0.3мм), будет просадка 6.5мВ.
Так что все твое "проектирование" не более, чем бред. не один усь и предусь собрал уже, даже на силовых лудить не всегда надо при грамотной разводке, а сигнальные и подавно.
И да, влияние сопротивления олова и меди уже на звуковых частотах вполне ощущается.
А ты считаешь, что если насрать олова, то станет лучше. Вот это - пиздец. А ток - он и есть ток, питание или звук - неважно. Есть заданные параметры усилителя, есть заданные параметры платы. Если дорожка шириной 1мм и толщиной 0.03мм (сечение 0.03 мм²) способна поовести 1А 9В (это 9вт выходной мощности, что примерно равно неплохой портативной колонке и раз эдак в 100 больше тока, который у тебя по плате идёт) с просадкой в смешные 59мВ - неважно, идёт там постоянный или переменный ток. Разница будет только между материалами дорожки - медь или олово, алюминий, сталь, бронза, латунь - это будет влиять.
Но нет, логику включать не надо, думать не надо, деды срали оловом на дорожки, и я срать буду..
ты случайно не адепт проводов из соплей японской девственницы, прогревающих дисков и теплого винила?
Собираю аудио оборудование перед покупкой электрогитары. С кабинетом решился. Буду делать ламповый усилитель. Решил по этой статье https://pikabu.ru/story/teplyiy_lampovyiy_gitarnyiy_kombik_s_amerikanskim_zvukom_iz_sovetskikh_radiodetaley_svoimi_rukami_5199899 . Выходной транс будет твз 1-9 модернизированный , анодно-накальный не знаю какой выбрать, по накалу будет приблизительно 1.5А, я так понял общая мощность ламп выходит 30Вт? Основной вопрос у меня по силовому трансу. Выходной может со временем заменить на более хай-фай.
Силовой возьми лучше с запасом, порядка 2а. он и греться меньше будет, ну и напряжение не будет проседать, ибо накал будет жрать практически независимо от выходной мощности, емнип. С лампами дел особо не имел, так, пару штук собрал, с полдесятка восстановил.
Но Гугл подсказывает, что на 6н2п ток накала 0.35А, а у 6п14п порядка 0.76А. значит, 1.5А тебе будет совсем уж впритык (0.35+0.35+0.76=1.46А), и лучше поискать транс хотя бы на 1.7..1.9А выход.
Что касается мощности общей.. да, ватт 25...35. Ибо лампы все же имеют разброс, да и схемы подключения не всегда обеспечивают доступ к максимальной мощности.
И в целом выходной трансформатор я не вижу смысла менять. Этот усилитель уровня крепкого середнячка по качеству - просто, дёшево, доступно. Думаю, что на качестве звучания это едва ли скажется в лучшую сторону.
Писать не умеешь, читать не умеешь, паять не умеешь, секретные формулы очередного ТЛЗ не приводишь.Нахрен в DIY полез тогда??
считать педали эффектов дорогими? Серьезно? Они ж как семечки, на каждом шагу и в любых ценах. За 20 баксов купишь какой-то БОСС с нормальным корпусом, питанием, надёжной кнопкой и гарантией на пару лет. За 100 можно целый процессор взять, это я как обладатель Pocket Pod с самопальным футсвичем говорю. да и видео так себе..
ТС молодец. Первый блин, сами знаете,комом. Лишь бы не фонила. А что дорожки брутальные, так это не беда, человек в музыку ударен, а не в радиокружок)))) автору успехов и в пайке и музыке)))
