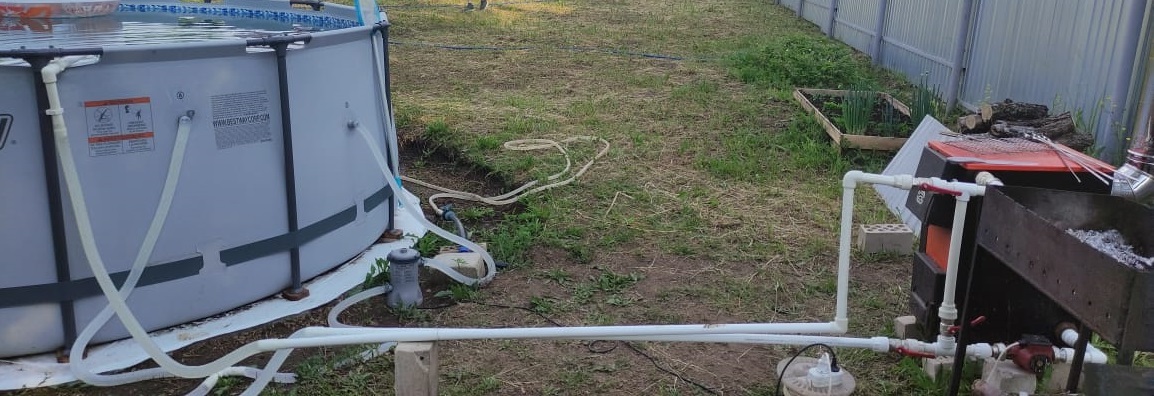

Хз что текнолоджия, я на этих выходных собрал вот такую фигню. Батареи бу 1тр, обвязка 2,5тр (можно было и меньше, на всякий случай сделал байпас), дрова-всякие обрезки. за 2,5 часа вода прогрелась с 18⁰до25⁰ бассейн 4х2м, израсходовано 1 тачка дров. На вид не смотрите, это времянка, чтобы понять актуальность такого обогревателя. Как по мне эксперимент успешный. Буду теперь варить домик для этой конструкции.
Если хочешь повысить КПД и мощность (скорость нагрева) своего "экономайзера" лучше разместить радиаторы один над другим и подать воду сверху вниз навстречу горячим газам - при такой схеме теплоносителей (противоток) эффективность теплообмена максимальная.
Также это обеспечит компактность нагревателя и лучшее распределение тепла по радиаторам, а бОльшее время прохождение дымгазов позволит отдать больше тепла воде, а не атмосфере.
Сверху печи можно сделать регистр (заслонку), который будет регулировать мощность и образует газовый подпор, дабы распределение газов в печи было равномерным.
И большую секцию со смешанным током воды я бы поставил наверх, где она будет забирать остаточное тепло дымгазов и её "кривая" схема будет играть меньшую роль. Среднюю секцию повернуть на 90°, чтобы получился противоток, а не перекрестный.

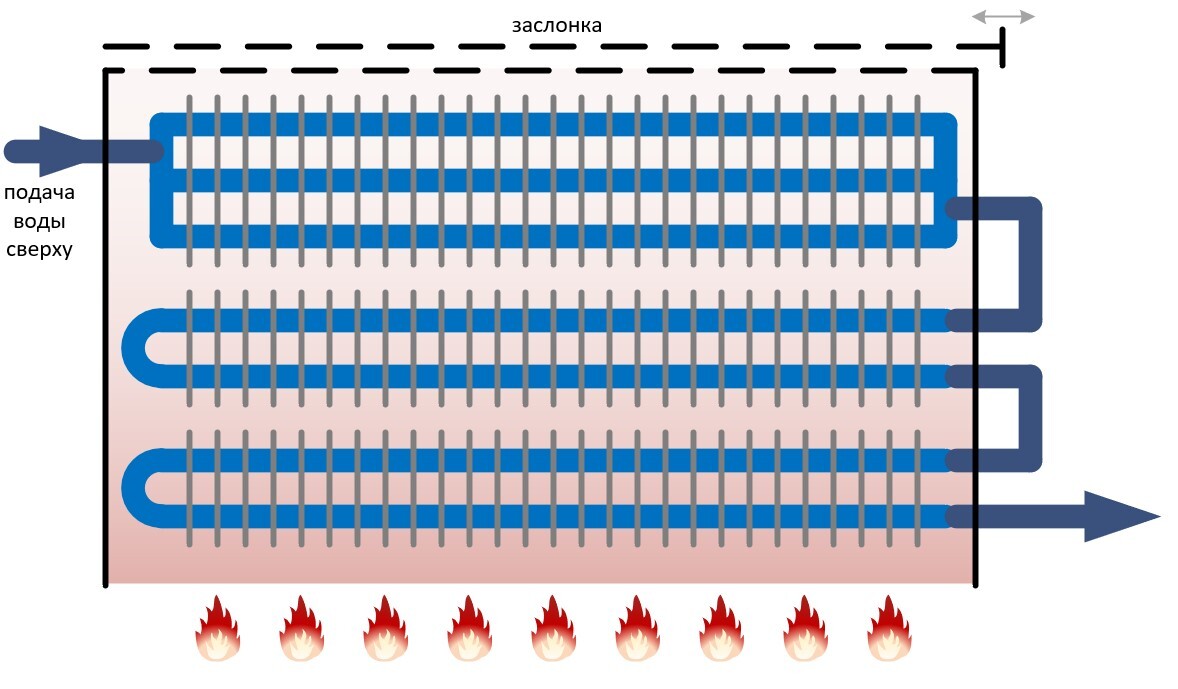

Принципиальную схемку накидал, чтобы задумка пошла с пользой.
Если при такой компоновке мощность не вырастет в 3-4 раза, я бестолочь.
PS. камеру печи делай с минимальными зазорами до стенок, разборную на 2 половинки (чтобы продуть/промыть от сажи радиаторы и вынуть нижнюю секцию если потечет). Если завернуть камеру в каолиновый войлок, можно смело переводить на газ, если он трубный (кпд печки позволит). Кстати бассейн больше всего остывает от испарения воды, поэтому накрывайте, когда не используете.
Ищешь на авито Твердотопливный котел бу (они там от 5000 попадаются) и изобретать велосипед не надо. Ну и отдельно трубу к нему покупаешь.
перед каждым использованием промываем от ржавчины(примерно 3-5 минут работы хватает), потом идет чистая вода
Ищешь на авито Твердотопливный котел бу (они там от 5000 попадаются) и изобретать велосипед не надо. Ну и отдельно трубу к нему покупаешь.
