Доброго времени суток!
Во время нахождения на самоизоляции наконец дошли руки сделать пост и разбавить ленту от новостей про COVID-19.
Итак, есть проблема: захламленность и неудобство хранения.
Первым делом думаем и накидываем идею:
Понимаем, что этого нам не хватит и дорабатываем мат. модель:
Следующим этапом оформляем чертежи на каждую деталь, прописываем технологии изготовления, делаем сборочные чертежи, также пишем технологию сборки и прикладываем ко всему этому требования на материал и стандартные крепёжные детали.

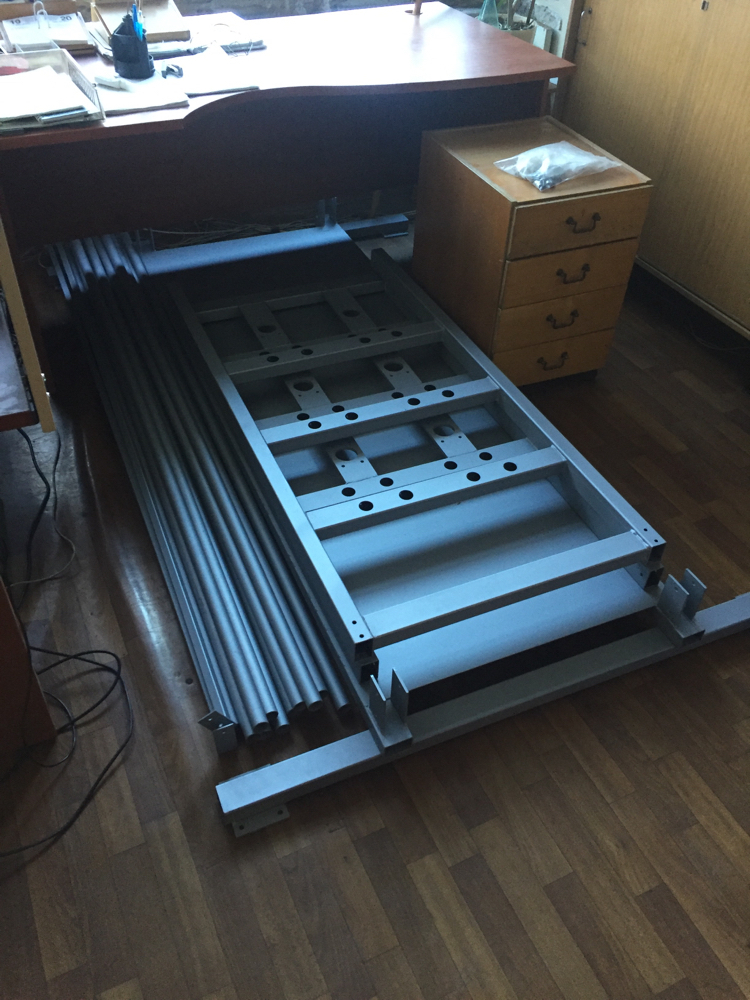

Все трубы нарезаны и сварены в две боковины и основание:

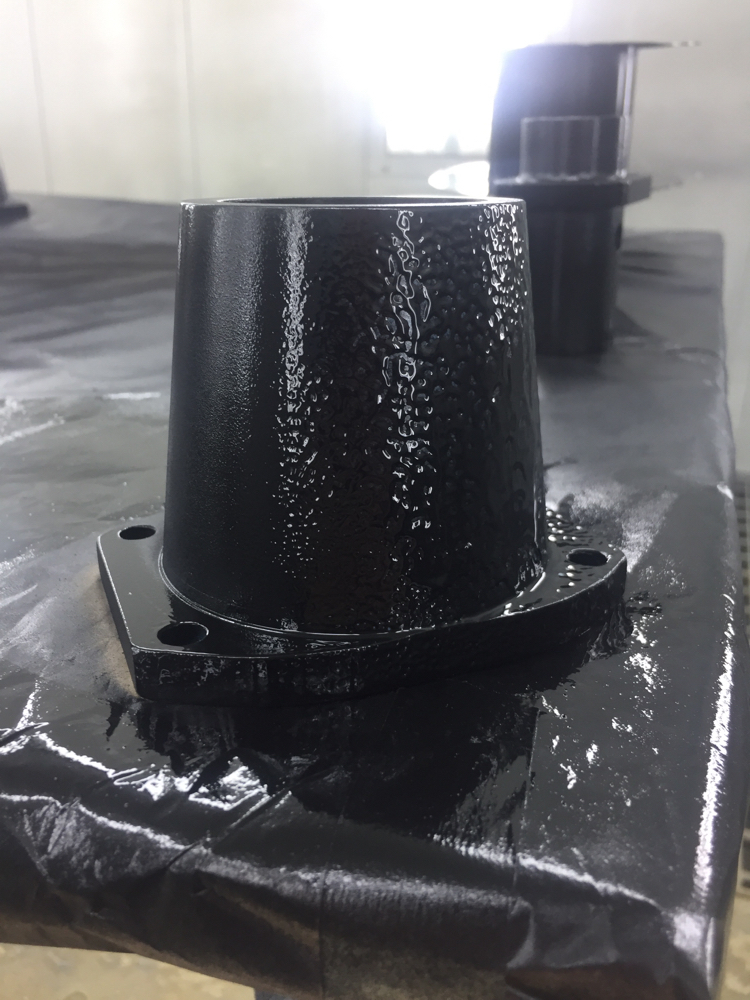

Ну а пластиковые элементы сначала выращивались, а после отливались в силиконовых формах. Забыли нормально отпескоструить от силикона, поэтому при покраске получилось следующее:

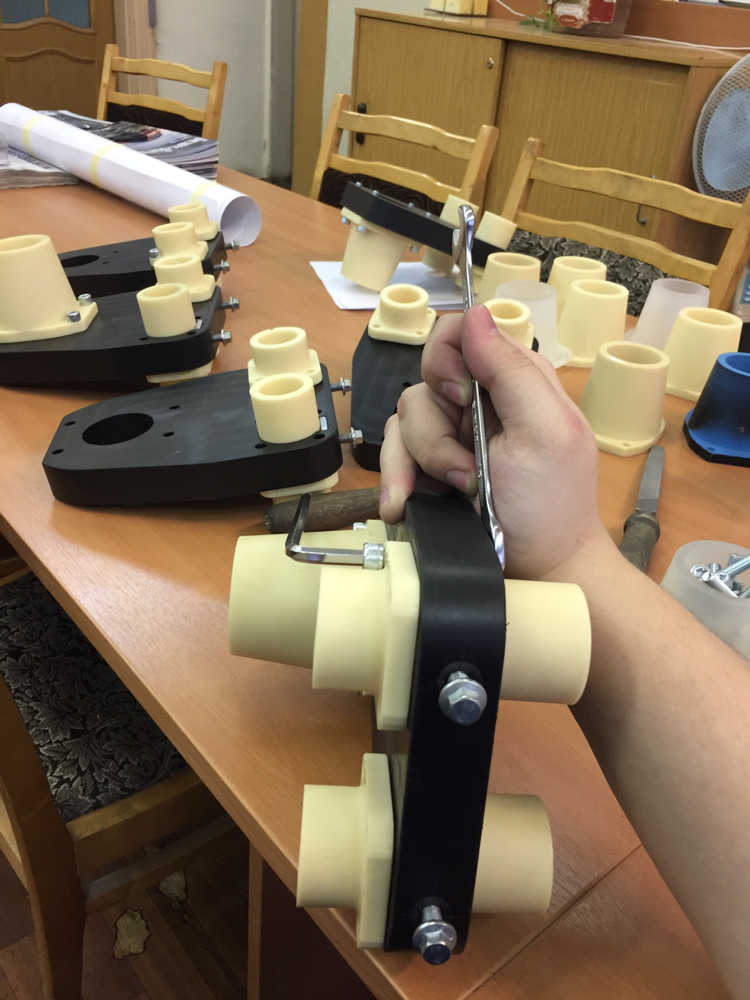

Так как этот стеллаж делаем для улучшения личных условий труда, то и собирать будем сами. Идём на склад, подбираем крепёж и начинаем собирать:
К сожалению, как оказалось, фото сборки самого стеллажа не сохранилось.

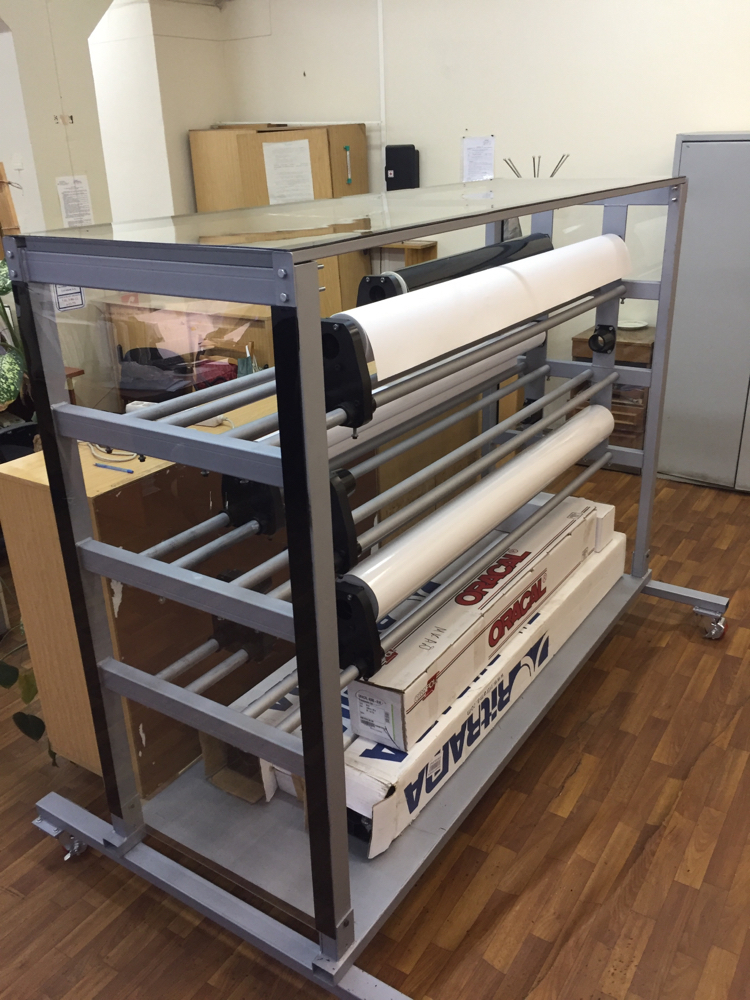

Как только стеллаж был собран, мы решили, что чего-то не хватает. Необходимо защитить от пыли. Приклеиваем поликарбонат на боковины и верх. Клей стекольный автомобильный чёрный, поэтому предварительно прокрашиваем чёрные декоративные полосы.

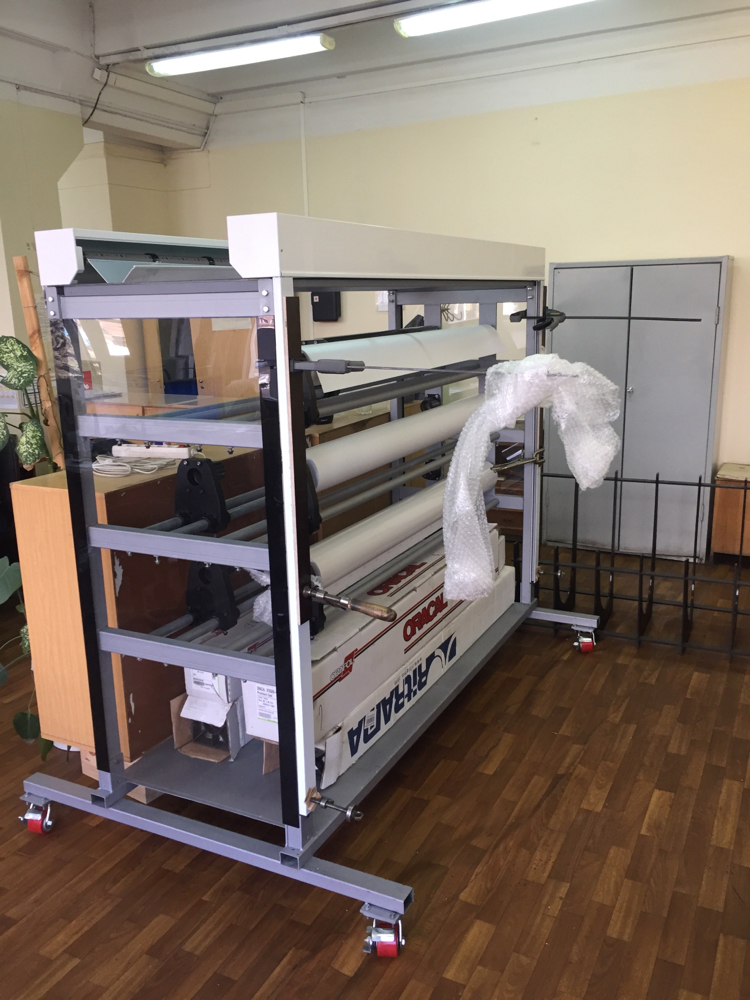

По одному листу в сутки. Все три листа приклеены:
Остаются ещё две открытые стороны. Что делать? А давайте закажем рольставни) почему бы и нет
И теперь также сажаем на клей:

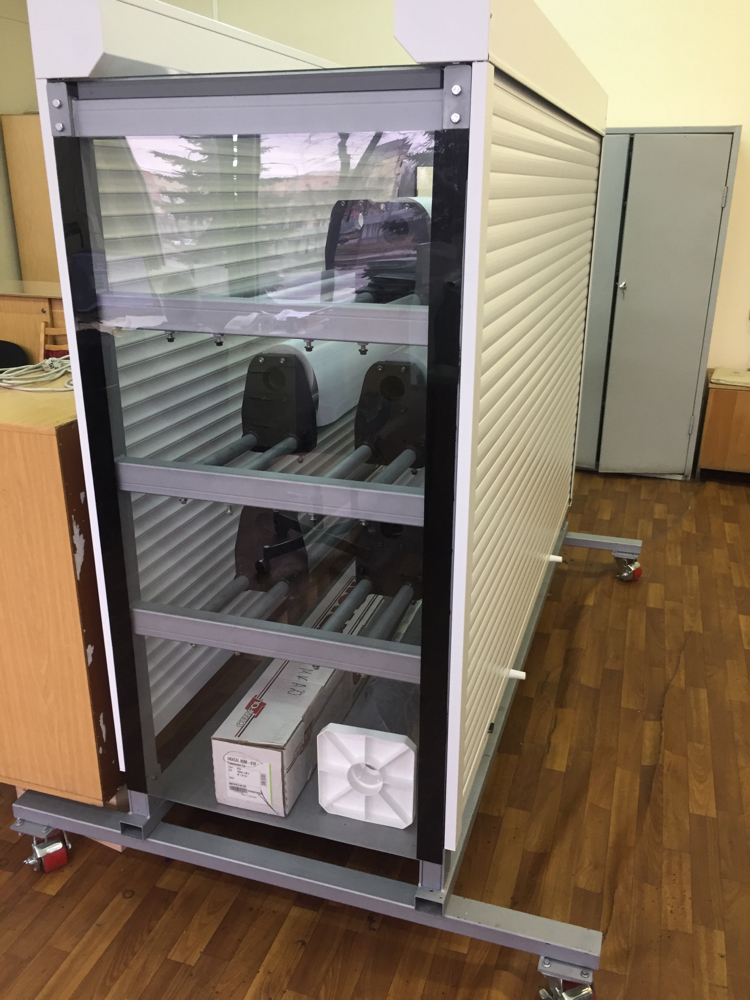

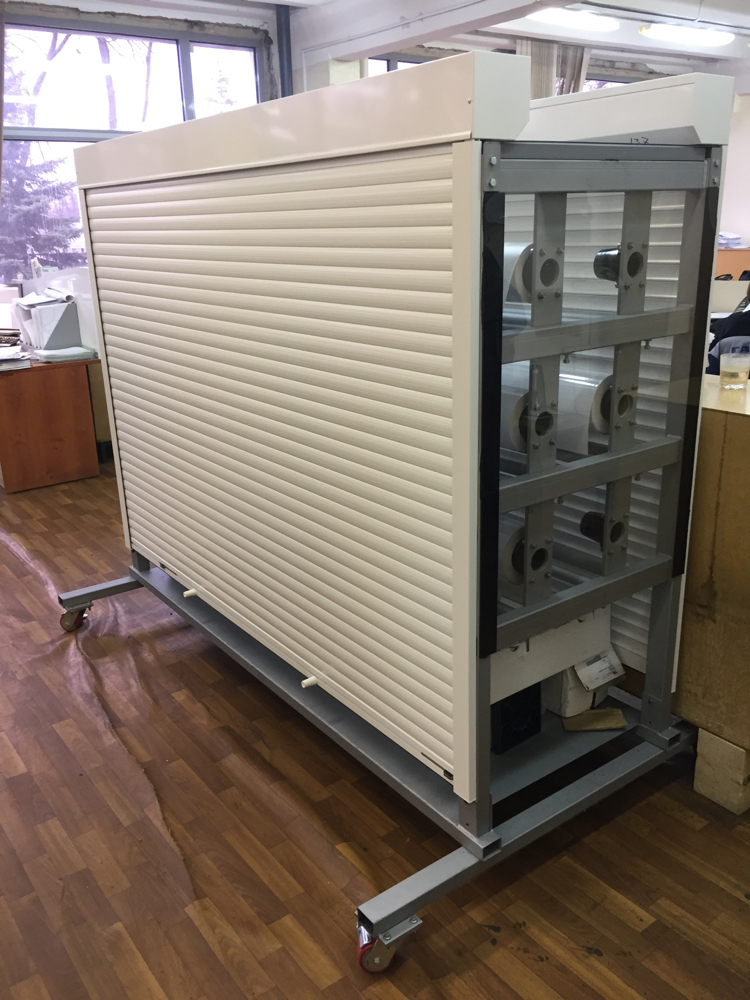

Заправляем полотно и вот результат:
Только потом мы вдруг подумали: а для чего мы его сделали из стали 08ПС, а не алюминия.
Конструкция получилась довольно тяжелая, которая не щадит старый линолеум.
Надеюсь вам данный пост понравился.
Готов ответить на все возникшие вопросы.
P.S. В комментарии кину небольшой бонус.
