купить нормальный усилитель на микросхеме ?
.
P/s
зачем на 32 ома что то усилиться ? . ползунок в винде крутани и всё
Купить я успею. Но хотелось бы понять принцип работы транзистора. И ползунок в винде на максимуме, а я слабослышащий
Чтобы не грелись, в цепи коллектора использовать просто балластный резистор, пусть он греется. А сигнал брать с коллектора через конденсатор.
При отсутствии сигнала на выходе нужно иметь около половины напряжения питания, чтобы не было ограничений в обе стороны. Это подстраивается резистором у входа.
Ради понимания принципа работы удобно смотреть на выходную характеристику. Вот кто-то снял её при меньших токах, чем можно найти в справочниках. Прямую от 4.5 В до 650 мА ("линию нагрузки") можно получить балластным резистором на 4.5 / 650 = 7 Ом, аж на 7 * 0.65 = 5 Вт -- будет греться, да ещё как. Подстроечником устанавливаем около 5 мА (кстати, это сопротивление (4.5 - 0.6) / 5 = 780 Ом), тогда напряжение на выходе -- около 2.4 В. Теперь ищем точки пересечения и видим, что если сигнал изменит входной ток на 2 мА в обе стороны, то размах сигнала на выходе будет примерно от 1.8 до 2.9 В.
Теперь можно и реалистичнее. Питание 5 В намекает на USB, а там контроллер пассивной нагрузке больше 100 мА не отдаст. Поэтому максимальный ток коллектора уменьшаем до каких-нибудь 50 мА, что потребует балластного резистора на 100 Ом. На нашей диаграмме вполне поместится другая линия от 5 В до 50 мА. На её середине -- Iб = 0.25 мА, но для такой нужен резистор около 18 кОм, от нынешнего транзистор будет почти открыт. Можно просто добавить постоянный резистор на 10 кОм и с помощью вольтметра проконтроллировать около 2.5 В на выходе.
А какой у нас входной сигнал, сможет ли он раскачать входной ток хотя бы на 0.2 мА на обе стороны? Не было идей, поэтому я сделал эксперимент: на компе сгенерировал синусоиду 440 Гц максимальной амплитуды, вместо наушников подсоединил 1 кОм (что было под рукой), и обычный китайский тестер показал на них 1.4 В. Следовательно, ток -- 1.4 мА. Наше входное сопротивление -- подстроечник параллельно сопротивлению база-эмиттер (http://malibor.by/sitedocs/01694.pdf); допустим, 15 кОм || 800 Ом = 760 Ом. Коли уж на моих 1 кОм такой размах, то и тут будет примерно столько же.
Похожая логика и с выходом. Если наш балластный резистор -- 100 Ом, то нагрузка такого же порядка сильно сместит режим, даже если рассматривать только динамику. Вот если хотя бы 200 Ом...
Короче, много причин, по которым может работать плохо. Я бы начал со входа: если после эксперимента видно, что можем рассчитывать на 1 мА и больше входного тока, то Iб тоже нужно как минимум 1 мА, это влечёт за собой линию нагрузки к 150 мА (резистор на 33 Ом). Размах напряжения на выходе не обязательно сильно увеличится, зато ток здесь измеряется десятками мА и, следовательно, можно больше отобрать его нагрузкой.
Сделай так, и лучше именно на полевике. Динамик греться не будет. Да и 805 линейным выходом не раскочегаришь.
Почему не пойдет? Просто мне надо небольшой усилок по размерам.
PAM8403
https://pikabu.ru/story/malenkiy_da_udalenkiy_usilitel_44306...
Тогда вам такой "минимальный" усилитель точно не пойдет. Делайте двухтактный. Т1 - КТ315, КТ3102, 2N2222, 2SC945 - в общем, любой подножный маломощный, Т2 - КТ815, КТ972, т.е. любой n-p-n средней мощности, Т3 - КТ814, КТ973, комплиментарный Т2 p-n-p средней мощности
и транзисторы наверно из того что было ..без подбора пары
вообще не страдай купи готовый
Близко к пофигу (десятки Ом, точнее зависит от источника питания) - поэкспериментируйте.
Емкость - любой электролит (десятки микрофарад). Он не даст пролезать в динамик постоянному току.
Если динамик греется - значит в покое через него течет ток. А не должен. можно собрать нормальный цсилитель, а можно бороться с симптомами вот кондером. А резистор даст для транзистора хоть какую-то возможность работать как усилителю тока.
Сопротивление меньше поставил, переменик подкрутил, шумы вроде бы пропали. или я их не слышу просто
Близко к пофигу (десятки Ом, точнее зависит от источника питания) - поэкспериментируйте.
Емкость - любой электролит (десятки микрофарад). Он не даст пролезать в динамик постоянному току.
Если динамик греется - значит в покое через него течет ток. А не должен. можно собрать нормальный цсилитель, а можно бороться с симптомами вот кондером. А резистор даст для транзистора хоть какую-то возможность работать как усилителю тока.
Резистивного делителя напряжения достаточно, такой вариант схемы в интернете тоже есть.
Указанный в схеме ОУ сможет работать от ±2 вольт итого 5 ему хватит, но мощность значительно снизится.
Любой источник постоянного тока сгодится, напряжение 12 вольт хорошо, 24 ещё лучше.
С указанными на схеме сопротивлениями, чувствительность будет огромная, помехи, соответственно, тоже. Для выхода звуковой карты величины R3, R4, R23, R24 по два килоома должно хватать, если мало, R4, R24 можно увеличить. Переменные резисторы не нужны, ибо громкость регулируется в компьютере.
Ёмкостей пара в любом случае. Ушной усилитель можно реализовать на одном современном сдвоенном ОУ, гуглить буквы CMoy.
Вроде бы простое устройство. Питание от 5 вольт идет там? А то большинство схем что я нашел идет с батарейкой на 9 В и цепь питания с делителем напряжения.
В схеме, как уже советовали, громкоговоритель меняется на резистор, а их соединение заземляется через конденсатор и громкоговоритель.
Кстати, я облажался -- использовал данные на КТ815, он послабее. Выходную характеристику КТ805 найти не получается.
У такого усилителя нагрузка (т.е. динамические головки, они же динамики) подключаются по мостовой схеме, у них нет общего провода. Если подключать обычные наушники, в смысле с обычным штекером 3,5 мм, то такой усилитель не подойдёт, т.к. у него у выходных каскадов на каждый канал нет общего провода, т.е. там независимые каналы. Если же планируется провода наушников подключать не через гнездо 3,5 мм, а подпаиваться проводами, то такой усилитель подойдёт.
Я внутрь ушей воткну вместе с акумом. Там места много, думаю влезеть. В любом случае можно переделать провод от ушей до усилителя.
но всёже забудь про транзисторы. собирай схему на микросхемах. там и дешевле и проще всё и результат повторяемый в 100%
P/s
или подкопи и купи на али то что выше . стоит не так дорого
/
кстати а дома случаем нет старой техники типа магнитофона ? . туда вывести линейный вход и от него взять на наушники

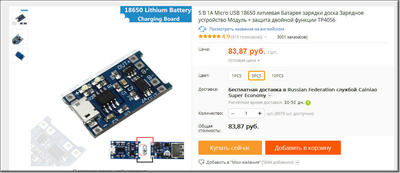

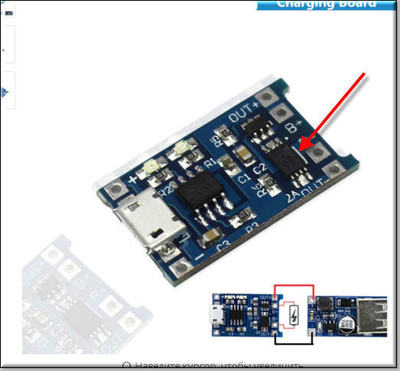

Такой ещё вопрос. Есть акум Li-on на 3.7В 400мАч, если возьму модуль для зарядки типа такой, будет же работать?
но всёже забудь про транзисторы. собирай схему на микросхемах. там и дешевле и проще всё и результат повторяемый в 100%
P/s
или подкопи и купи на али то что выше . стоит не так дорого
/
кстати а дома случаем нет старой техники типа магнитофона ? . туда вывести линейный вход и от него взять на наушники
Из старой техники толькой ходольник памир да компрессор в аквас :)
Я уже заказал платку на pаm8403.
замени ёмкости электролиты в колонке. в 9 из 10 случаев решит проблему с шумами
если шумит на крутилке то залей спиртом через иглу во внутрь резистора
У меня 2-3 степень тугоухости. Слышать я слышу, но речь уже не могу разобрать.
а вот это уже важное уточнение
Уже менял. Там плата паяная перепаяная.
У меня до этого были хорошие 16 омные наушники-вкладыши, но там динамики испортились, а такие же в продаже я больше не нашел. Вот в них нормально было.
Близко к пофигу (десятки Ом, точнее зависит от источника питания) - поэкспериментируйте.
Емкость - любой электролит (десятки микрофарад). Он не даст пролезать в динамик постоянному току.
Если динамик греется - значит в покое через него течет ток. А не должен. можно собрать нормальный цсилитель, а можно бороться с симптомами вот кондером. А резистор даст для транзистора хоть какую-то возможность работать как усилителю тока.
До этого я в качестве усилителя использовал дешманские колонки с выходом на наушники. Но там со времен появились постороние шумы и постоянные помехи от радио. Я везде прибавли, все ползунки на максимуме. Мб звуковая карта материнки не может выдать сильный сигнал на наушники. У меня 2-3 степень тугоухости. Слышать я слышу, но речь уже не могу разобрать.
И ещё купите набор резисторов от 470 Ом до 100кОм (или по 10 - 20 штук каждого номинала 470 Ом, 1к, 1,2к, 1,8к, 2,2к 4,7к, 6,8к, 8,2к, 10к, 18к, 22к, 47к, 68к, 100к) и набор конденсаторов электролитических от 1 мкФ 16 В до 47 мкФ 16 В (или по десятку номиналов 1 мкФ, 4,7 мкФ, 10 мкФ, 22 мкФ, 47 мкФ, 100 мкФ все на 16 В). Пригодится - не нужно будет за каждой деталюхой в магаз ездить.
с чегобы ??
но если фанат транзисторов и настройки то собирай по схеме выше минимум на 3 на канал
но купи сразу набор резисторов ..чтобы подбирать параметры под куплены транзисторы
.
P.s
но лично я за микросхемы с минимальной обвязкой
Автор, это не схема, это, как справедливо заметили, говно. Отчего бы "динамикам" не греться, если ток через них более 100 ма? При норме до 10. Поставь в эмиттерные цепи резисторы по 100-200 ом, смещение на базу - не через переменник 10 к, а через постоянный 150-200к. Входные кондеры сильно режут высокие, уменьшить надо до 10 мкф, и поставить последовательно резистор 300-500 ом.
Нагрузи не на динамики, а на резистор, пусть он греется. А динамики через конденсатор подключи параллельно резистору. Это если вот задача не стоит сделать нормаьлно, а надо просто чтобы динамики не грелись.
