Ну, здравствуй, Пикабу! Как и многие посты, начну с того, что я был читателем, а вот и первый пост.

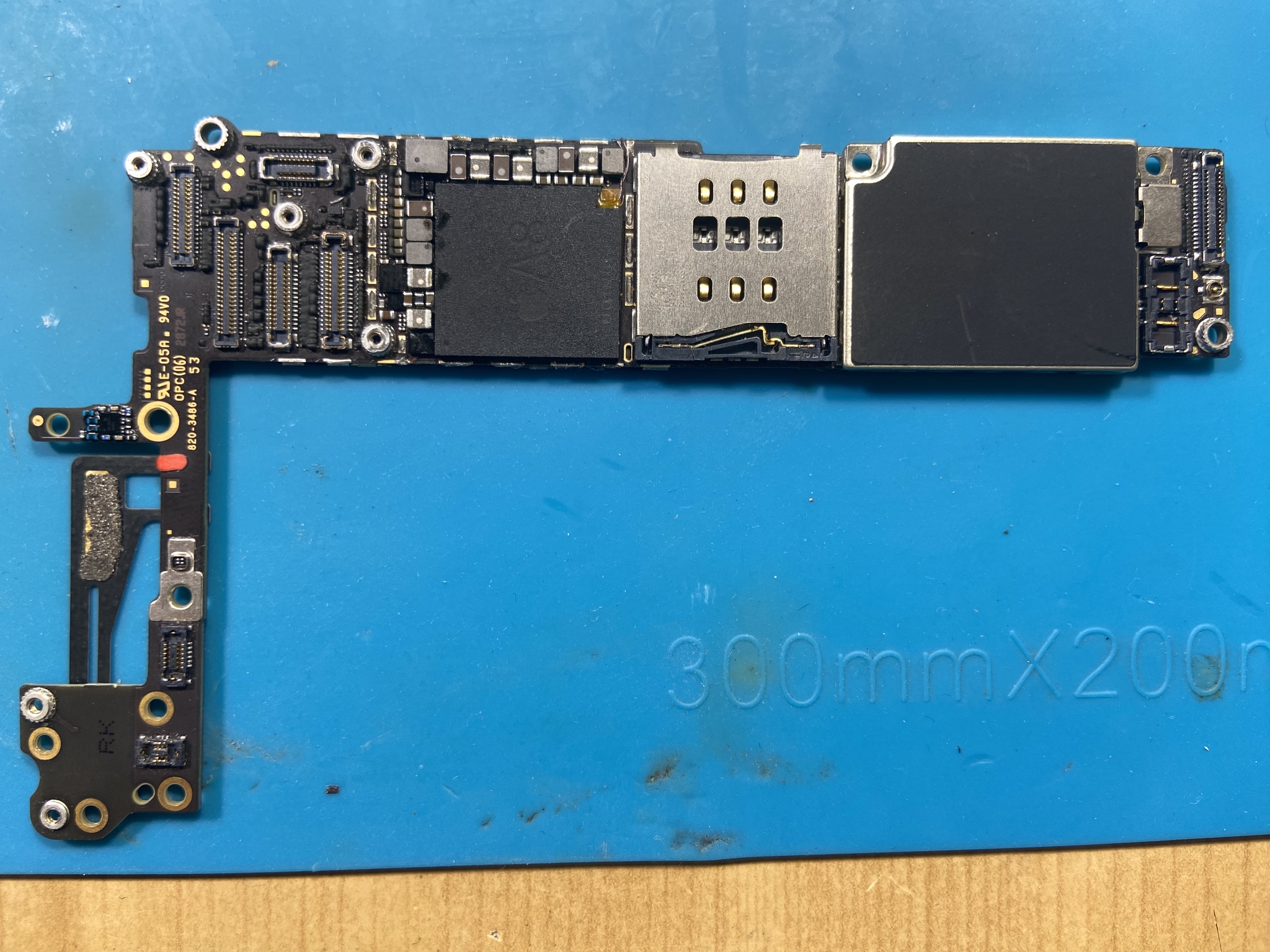

Занимаюсь немного ремонтом телефонов ну и прочей мелкой носимой техники. Хвастаться особо нечем, не rFon и не хилтэч, но на днях был старый добрый iPhone 6.
Перезагружаться начал внезапно(оказывается), не загружаться иногда, а потом и всегда. Начали шить и iTunes показал ошибку 9. Насколько мне позволял судить мой опыт, решено было придавить проц(были часто раньше) в районе контактов с ARB. Чудо случилось - телефон заработал, но не на долго. Ну у по старой памяти начинаем делать..

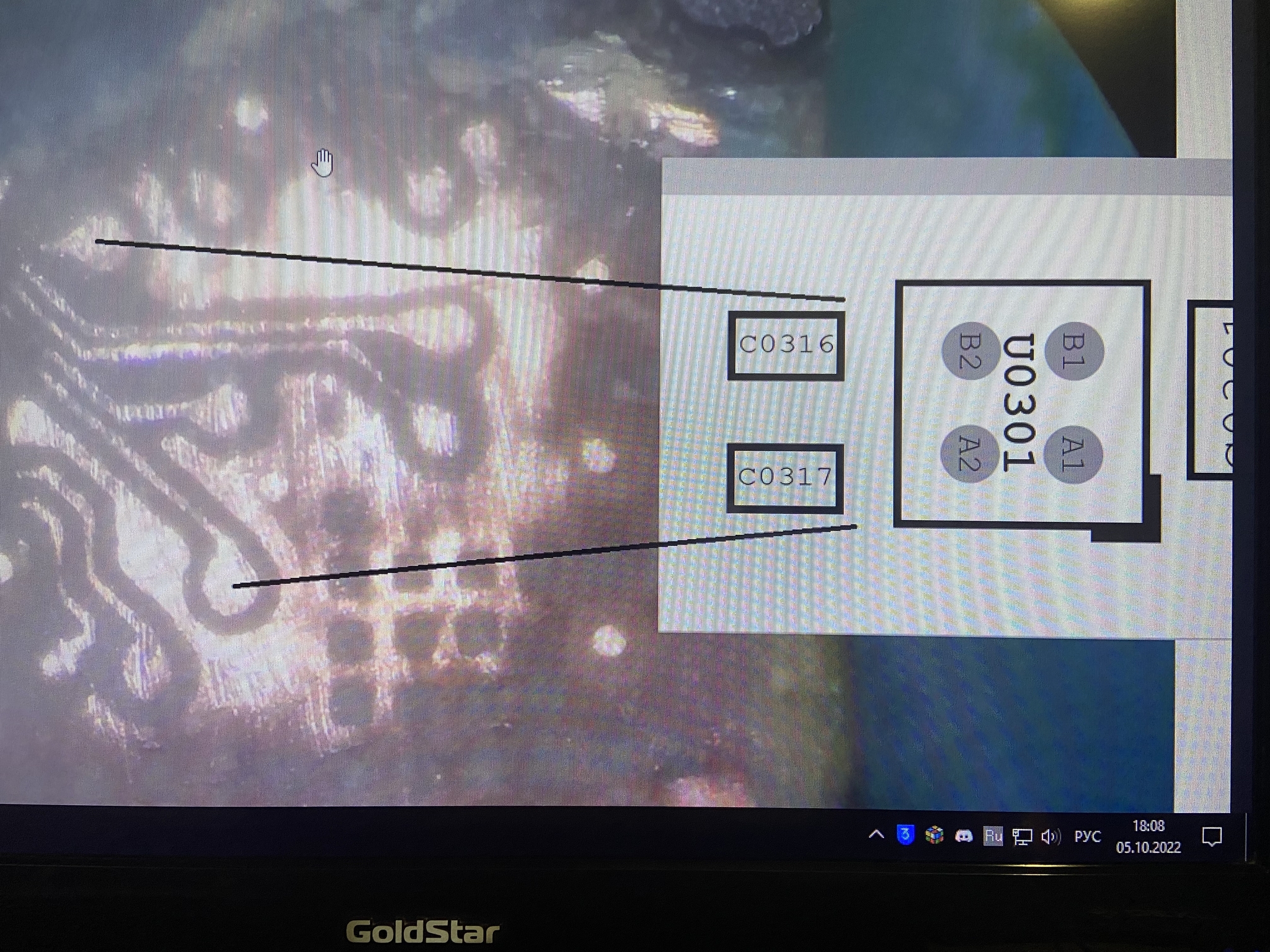

Помогает нам шпаргалка сделанная в пэинте(в куске схемы конденсатор нарисован, но мы то знаем, что это не так, на самом деле там стоят резисторы).

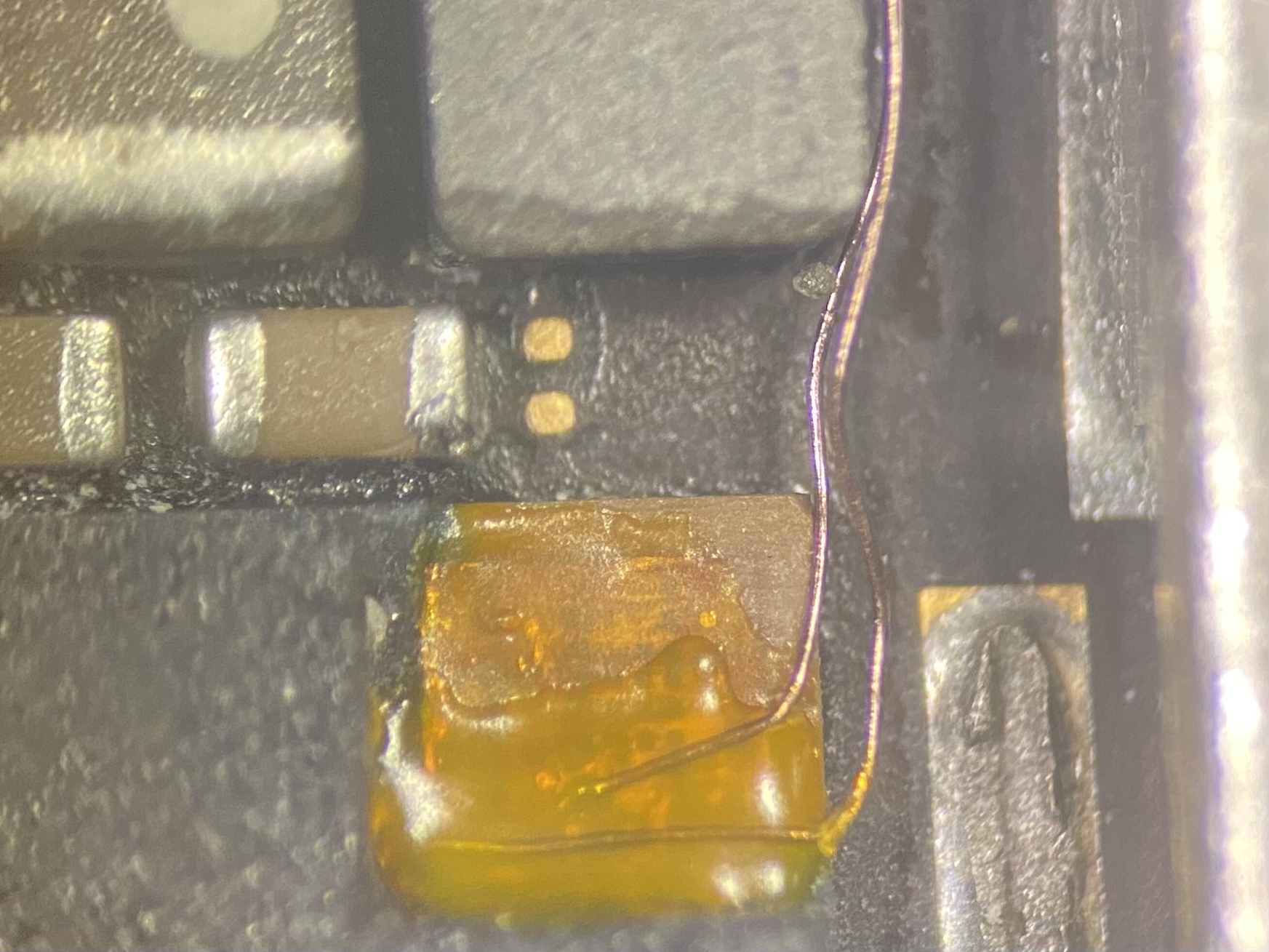

Припаяйкиваем провода, обязательно в лаке. Эти от Sennheiser sx100. Качество! Фиксируем маской для печатных плат. Люблю жёлтую, ибо она прозрачная и если, вдруг, косяк какой, то видно будет. Промежуточных фото нет, не планировал выкладывать, но если кому надо найду старые.

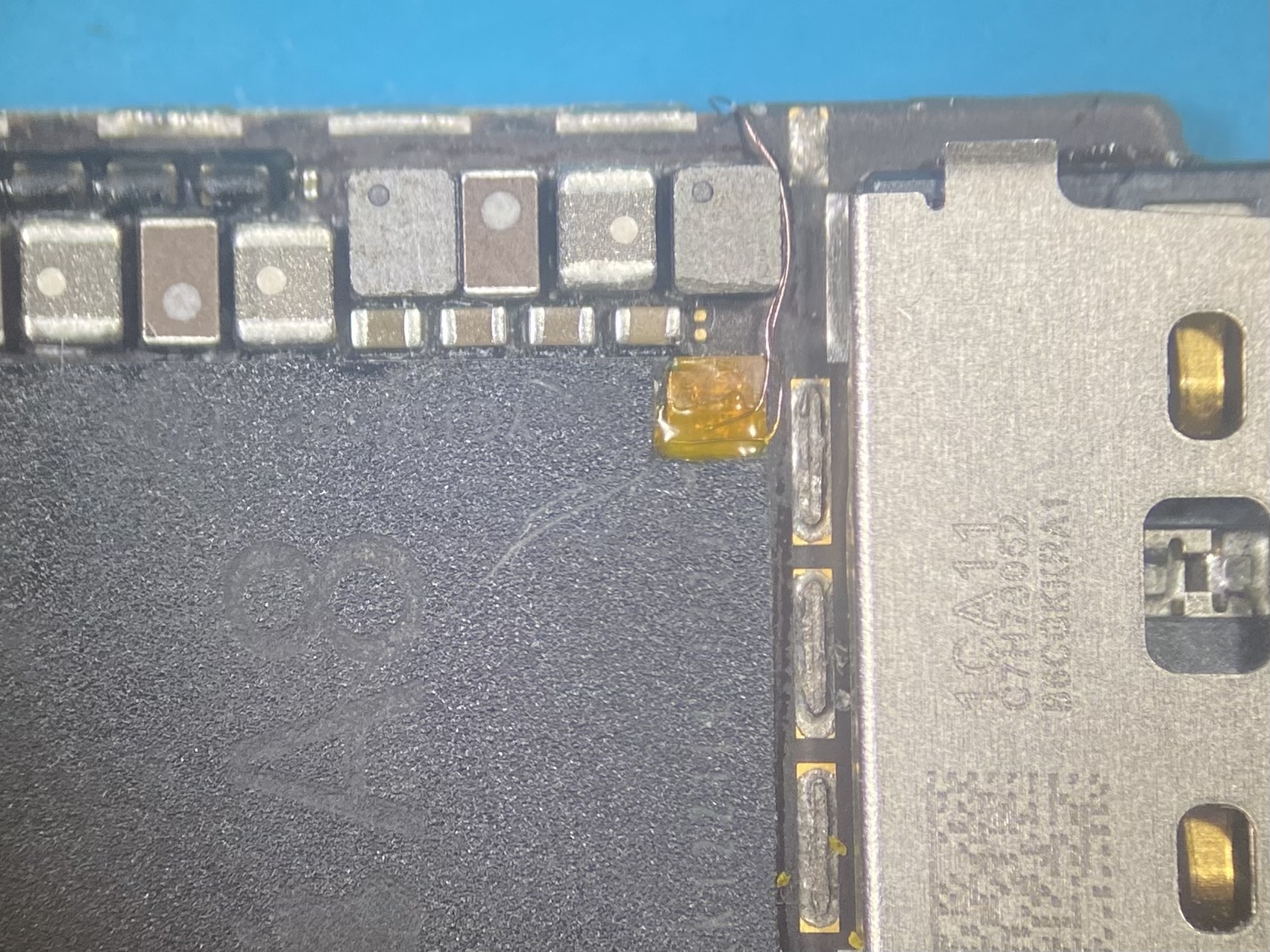

Уводим проводки на другую сторону платы. Сверху стоит защитный экран(будет), он же термоинтерфейс, и припаиааем на указанные в шпаргалке места.

Опять же больше фото нет. Буду учитывать в дальнейшем и, возможно, делиться чем нибудь интересным.

Рейтинг не позволяет и публиковать посты чаще т пока) следующий будет о сильном клиенте, коротенький, но мастерам забавный.
