Мобильная солнечная электростанция. Часть 3⁠⁠

Добрейшего времени суток. Для тех кто не читал предыдущие части, советую начать с них.

Мобильная солнечная электростанция. Часть 1

Мобильная солнечная электростанция. Часть 2

Ну а мы продолжаем. Батарея собрана, передняя и задняя крышки тоже, корпус оклеен. Теперь это добро надо расположить в корпусе. А еще инвертор в 220в и преобразователь в 12в. Парился я долго с выбором инвертора,ведь он должен быть максимально компактный и с чистым синусом. Т.е. вольтамперные характеристики стабильны. Постоянство параметров напряжения гарантирует длительную и надежную работу всех электроприборов, особенно электродвигателей. Выбор был остановлен на Сибконтакт ИС2-24-300( не реклама). Это 300w инвертор с чистым синусом. Кратковременно до 1000W, например для запуска холодильника.

Тут так-же предусмотрен тумблер включения, что крайне удобно. Нет необходимости использовать силовое реле. Корпус снимаем, т.к. он занимает много места, которого попросту у нас нет)

Преобразователь той же фирмы, Сибконтакт ПН1-20М1. Тут долго расписывать не буду.  Проделываем те же манипуляции с корпусом. А вот тут нет тумблера включения, поэтому буду использовать силовое реле.

Крепиться все будет в задней части корпуса, вертикально. Опять идем в компас 3D, моделируем крепления и ставим на печать

Инверторы в момент работы, особенно в максимальном режиме, будут греться. В них предусмотрена защита по температуре, они просто отключаются. Но меня такой вариант не устраивает. На алюминиевой подложке на каждом из преобразователей сверху остается свободное место. Туда успешно были установлены два нормально разомкнутых термостата,  на температуру срабатывания -  50 градусов. Кулер срабатывает, охлаждает до 45 градусов , термостат размыкается. Срабатывает все редко и когда нагрузка на инверторе превышает 150 ватт.  Почему выбрал термостат на 50 градусов? Можно было и 60-70 брать, но рядом находится батарея, а ее лишний раз греть не стоит. Для лучшей вентиляции в передней и задней части были насверлены отверстия.

А дальше нудное подключение всей проводки, розеток, кнопок.  Я уж не стану описывать это. Скажу только что все соединения, где это было возможно, заизолированы в несколько слоев термоусадки, а все провода в оплетке ( она же змеиная кожа). Основное подключение на силовом разъеме. Если будут конкретные вопросы, обязательно отвечу. Оцените насколько компактно все получилось.

Самое главное, печатаем шильдик,без него работать не будет. Это как с синей изолентой.

Ну и вот как это выглядит :)

Технические характеристики станции:

Запасенная энергия 1300 Ватт/часов

Мощность на выходе 220 вольт = 300W/1000w в пике, кратковременно

Мощность на выходе 24 вольт = 360W ( Ограничена толщиной проводов)

Мощность на выходе 12 вольт = 240W

Мощность на выходе Usb QC 3.0 = 30w

Габариты:

Высота-190 мм

Ширина-143 мм

Глубина-290мм

Интерфейс приложения выглядит так:

Тут можно вкл/выкл бмс, следить за потребление и вливающейся мощностью, смотреть напряжение каждой параллели, вкл/выкл балансировки,  всякие графики и еще куча плюшек. Так же в приложение отображается оставшееся время заряда/разряда.

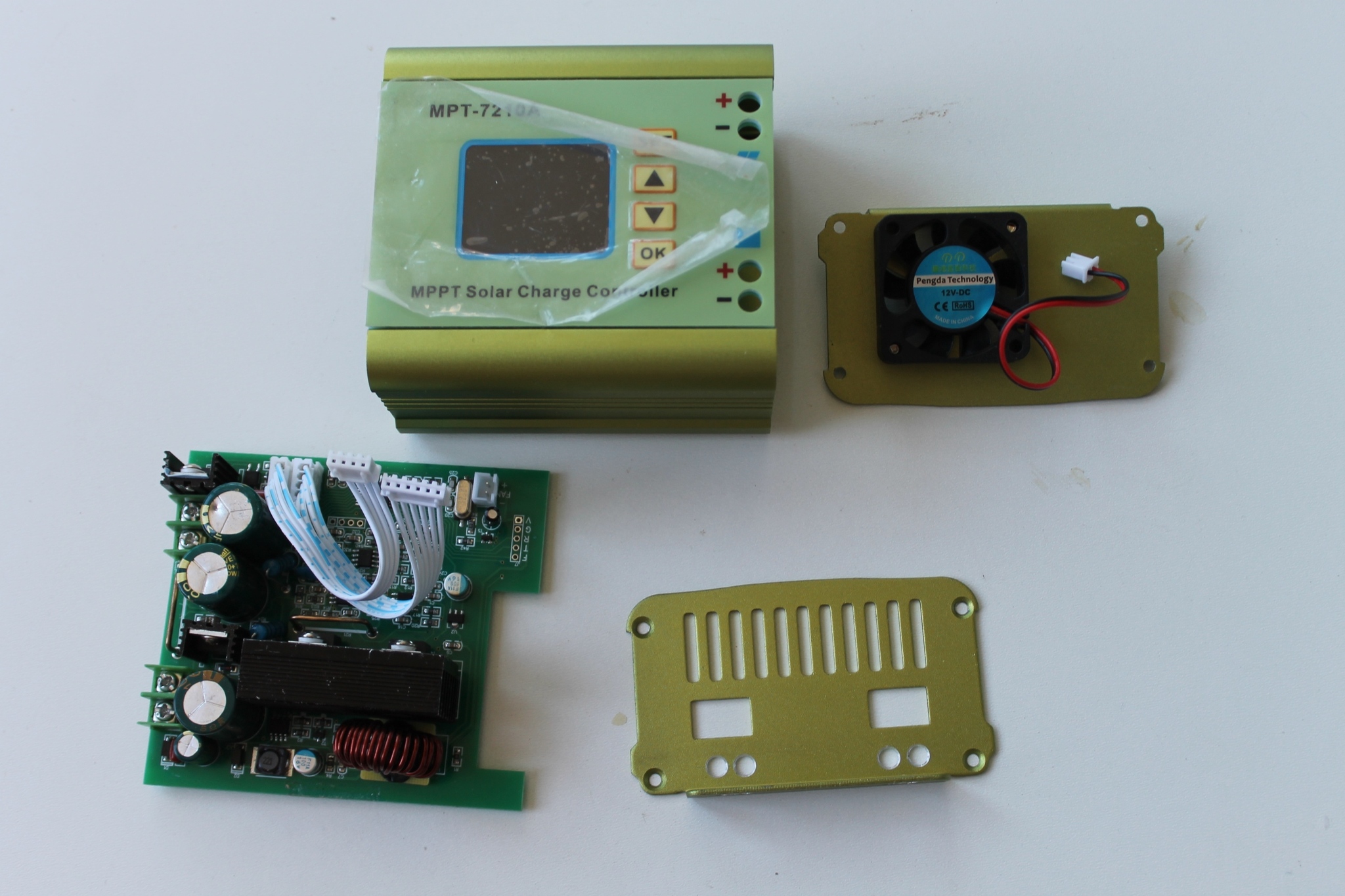

Так же прикупил зарядку от ноутбука, переделал на разъем ХТ-60, предварительно распечатал под него "тело". Мощность 263 w, что вполне достаточно, т.к. вход у контроллера максимум 10A.

Так же у китайцев была куплена складная солнечная панель. Отдельное спасибо @mshagol Заявлено 200 W , но на деле в два раза меньше, около 100 W. Ближе к лету прикуплю вторую панель.

Прикупил такие лампы 12-24 вольта. Потребление 6 ватт. Светят примерно на 80-90 ватт.

Всем спасибо кто дочитал до конца. Возможно я что-то упустил. Если нужны какие-то тесты или есть вопросы, с удовольствием отвечу.
