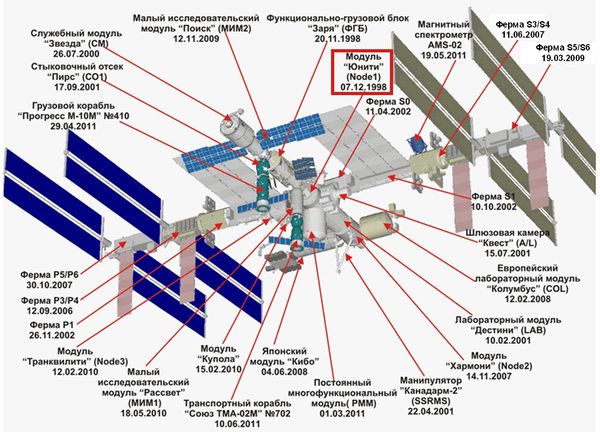

МКС. Из каких модулей она состоит? Часть 2.

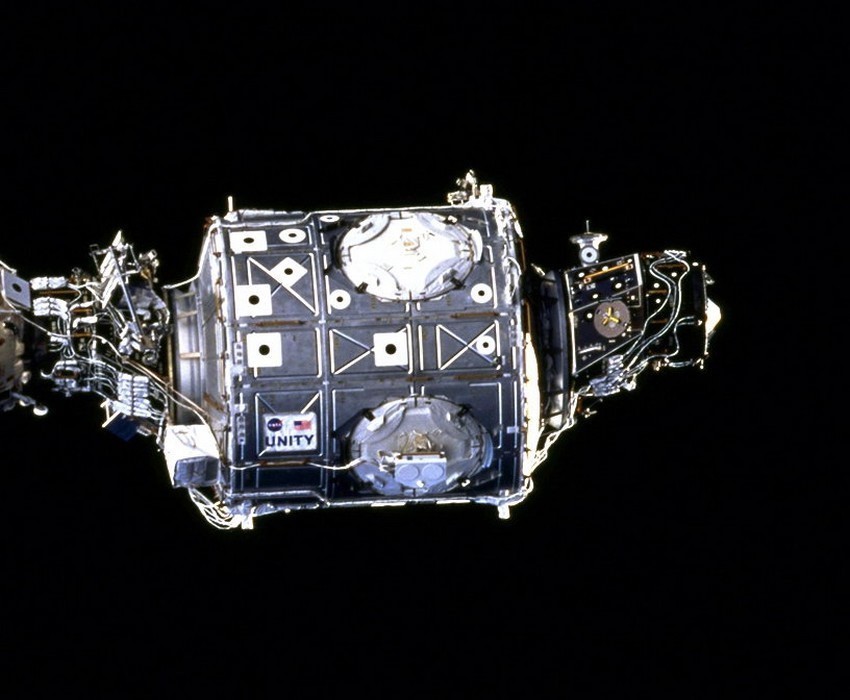

СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ «ЮНИТИ»(NODE1)
«Юнити» — первый, полностью американский компонент Международной космической станции(юридически первым американским модулем может считаться ФГБ «Заря», который был создан в Центре им. М. В. Хруничева по контракту с компанией «Боинг»). Компонент представляет собой герметичный соединительный модуль, с шестью стыковочными узлами.
Модуль «Юнити» был выведен на орбиту 4 декабря 1998 года, в качестве основного груза шаттла «Индевор» (сборочная миссия МКС 2А, миссия шаттла STS-88).
Соединительный модуль стал основой для всех будущих американских модулей МКС которые были присоединены к его шести стыковочным узлам. Построенный компанией «Боинг» в цехах Центра космических полётов имени Маршалла в Хантсвилле, штат Алабама, «Юнити» стал первым из трёх запланированных подобных соединительных модулей. Длина модуля, иногда называемого англ. «Node 1» («Узел-1»), составляет 5,49 метров при диаметре 4,57 метра.

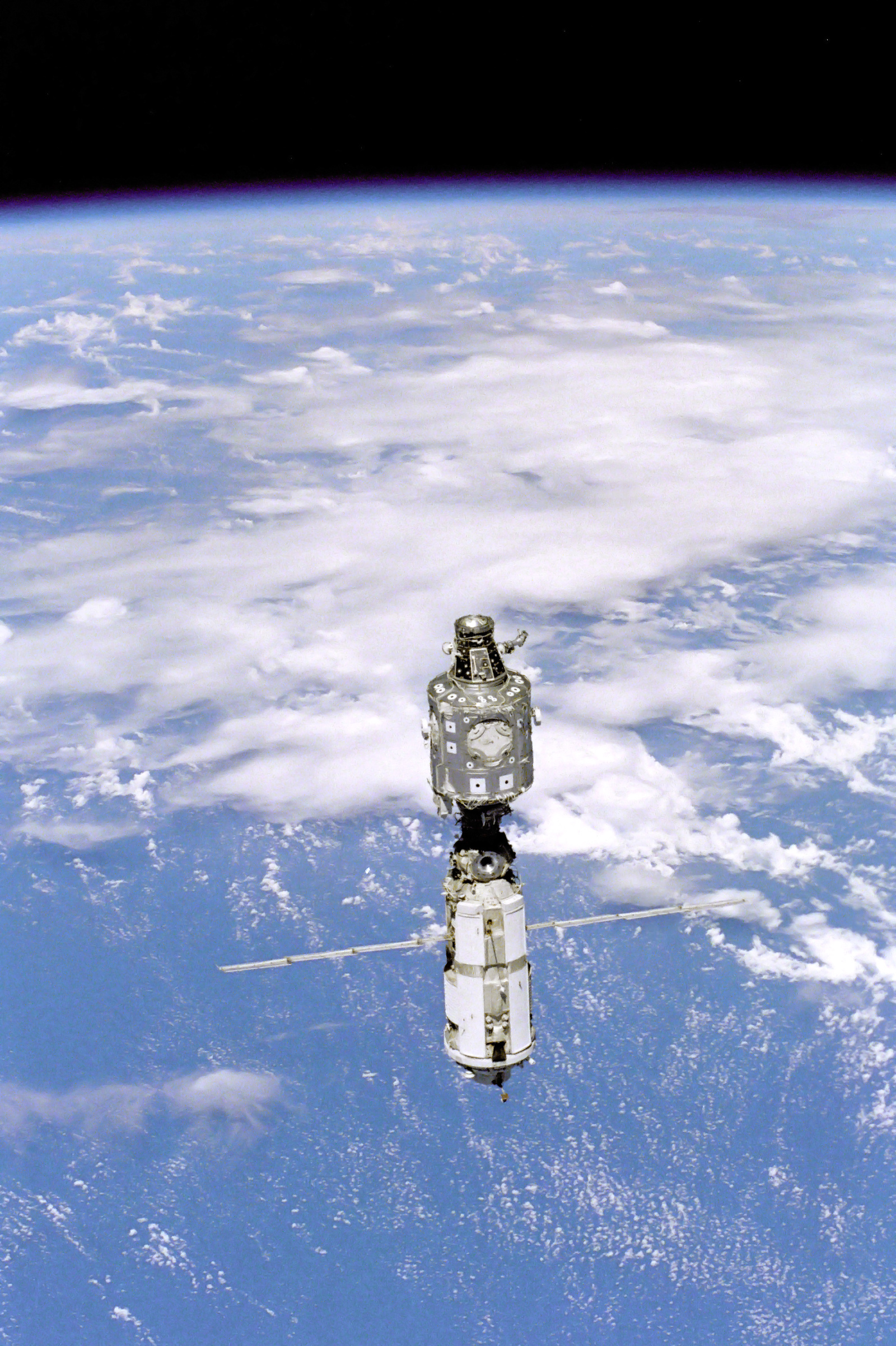

7 декабря 1998 года экипаж шаттла «Индевор», присоединил модуль «Юнити» к ранее запущенному ракетой-носителем «Протон», модулю «Заря».
Через модуль также проходят критически важные маршруты по передаче электроэнергии, данных, жидкостей и газов для систем жизнеобеспечения. Более чем 50000 механических устройств, 216 трубопроводов для передачи жидкостей и газов и 121 внутренних и внешних кабелей, использующих более девяти километров провода, установлены в модуль. Основной материал для «Юнити» — алюминиевые сплавы.
Переходники PMA (англ. Pressurized Mating Adapter, герметичный соединительный переходник), позволяют системам стыковки, используемым на шаттлах и российских модулях, использовать шлюзы и причальные механизмы модуля. В настоящее время к одному PMA постоянно присоединён модуль «Заря», другой используется для стыковки с шаттлом.Общая масса модуля с двумя коническими переходниками составляет 11 612 кг. На обшивке переходника между «Юнити» и «Зарёй» смонтированы вычислительные системы, или мультиплексор-демультиплексоры (англ. MDM), которые служили для контроля и управления модулем «Юнити» на ранних этапах строительства станции. В это же время, для связи с ЦУП в Хьюстоне и резервирования российской коммуникационной системы, использовалась и система связи модуля, способная передавать данные, поддерживать аудио- и низкоскоростную видеосвязь.

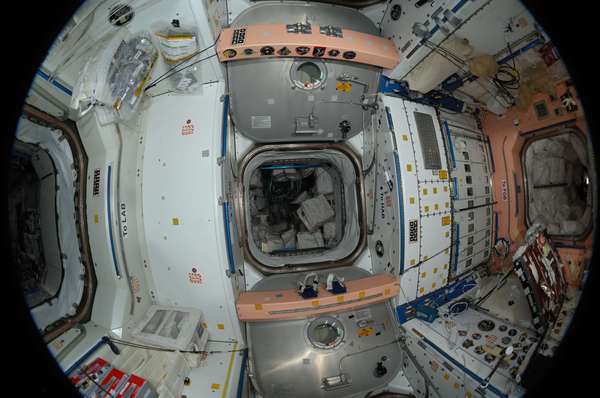

Михаил Корниенко рассказывает о модуле "Юнити"
