Мигающие и горящие стрелки для спектакля

Здравствуйте уважаемые.
Я актер любитель из города Череповца. Мы с театром ставим спектакль, в котором требуется зажигать стрелки вверх и вниз (как в лифте).
Для начала я обратился в рекламную мастерскую, чтобы они сделали два лайтбокса со светодиодами на ленте РГБ с дистанционным управлением(ИК Пульт). За это всё по-божески просят 4тыщи деревянных.
Я немного подзадумался и прикинул, может быть есть варианты сделать самому подешевле. Со светодиодами я никогда дела не имел. Где взять материалы чтобы сделать короб с рассеивателем? На какое расстояние бьет пульт ИК? Может лучше вообще отказаться от светодиодов и сделать обычные лампы?
По факту в идеале мне нужно чтобы стрелки одновременно или поочередно мигали, а потом одна из них (должно управляться) либо вверх, либо вниз оставалась гореть.
Как это занедорого или не за слишком дорого реализовать?

Лига электриков

4.7K поста24.8K подписчика

Добавить пост

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

раскрыть ветку (1)
Автор поста оценил этот комментарий
спасибо большое за уделенное время и советы, в пандемию нас закрыли и вопрос к тому моменту отпал. Потом премьера приказала долго жить, но в итоге мы поехали летом в калужскую область в экопоселение Миленки и там уже сыграли фактически в сарае:) Стрелки сделали из пожарных светильников "выход" и самоклейки. Ну и простейшим способом - 220в -блок питания 12в на кнопке, управление изнутри, самими актерами.
потом уже в череповце доработали все то же самое но вывели на кнопку от сетевого фильтра(есть такой фильтр на 5 розеток с кнопками)

естественно от мигания отказались. Просто вкл. выкл.
В целом работает норм, топорно не смотрится. Но андуино конечно было бы просто огонь. Буду разбираться как время появится:)

Автор поста оценил этот комментарий
я бы предложил делать на вайфай , чтоб с телефона управлять, посмотрите алекс гайвер на ютубе, он там такие штуки показывает как делать... аж челюсть от висает!
раскрыть ветку (1)
Автор поста оценил этот комментарий

спасибо)

Автор поста оценил этот комментарий
Вообще если там театр и есть световик, то берём из хозяйства dmx диммер, к нему подключаем обычные лампы и не парим мозг со всякими ардуинами и прочим. Управляется и програмируется всё с dmx пульта управления светом. Сейчас это оборудование имеется даже в деревнях.
раскрыть ветку (1)
Автор поста оценил этот комментарий

тетра нету как помещения. есть разные театры где мы будем выступать.

1
Автор поста оценил этот комментарий

https://www.tinkercad.com/things/9m9GP9Fw33W-theatre-lift
ссылка на ардуино проект, делал топорно с условием что бы работало. Вместо батареек нужно использовать БП, а вместо лампочек светодиодную ленту.

раскрыть ветку (1)
Автор поста оценил этот комментарий

это очень круто. Да это отель) Можете поподробней что мне конкретно нужно сделать, что купить где заказать и как использовать?

показать ответы
Автор поста оценил этот комментарий

https://www.tinkercad.com/things/lNirBoItBQa-arrow

3d модель стрелки делал на глаз толщина стенок 5мм

раскрыть ветку (1)
Автор поста оценил этот комментарий

это на принтере печатать?

показать ответы
Автор поста оценил этот комментарий
Или на изиэлектроникс.ру. Дихалт (основатель проекта) ваш, челябинский, и кроме него там толковых твоих земляков много.
раскрыть ветку (1)
Автор поста оценил этот комментарий

Я из другого Че, Череповца:)

Автор поста оценил этот комментарий

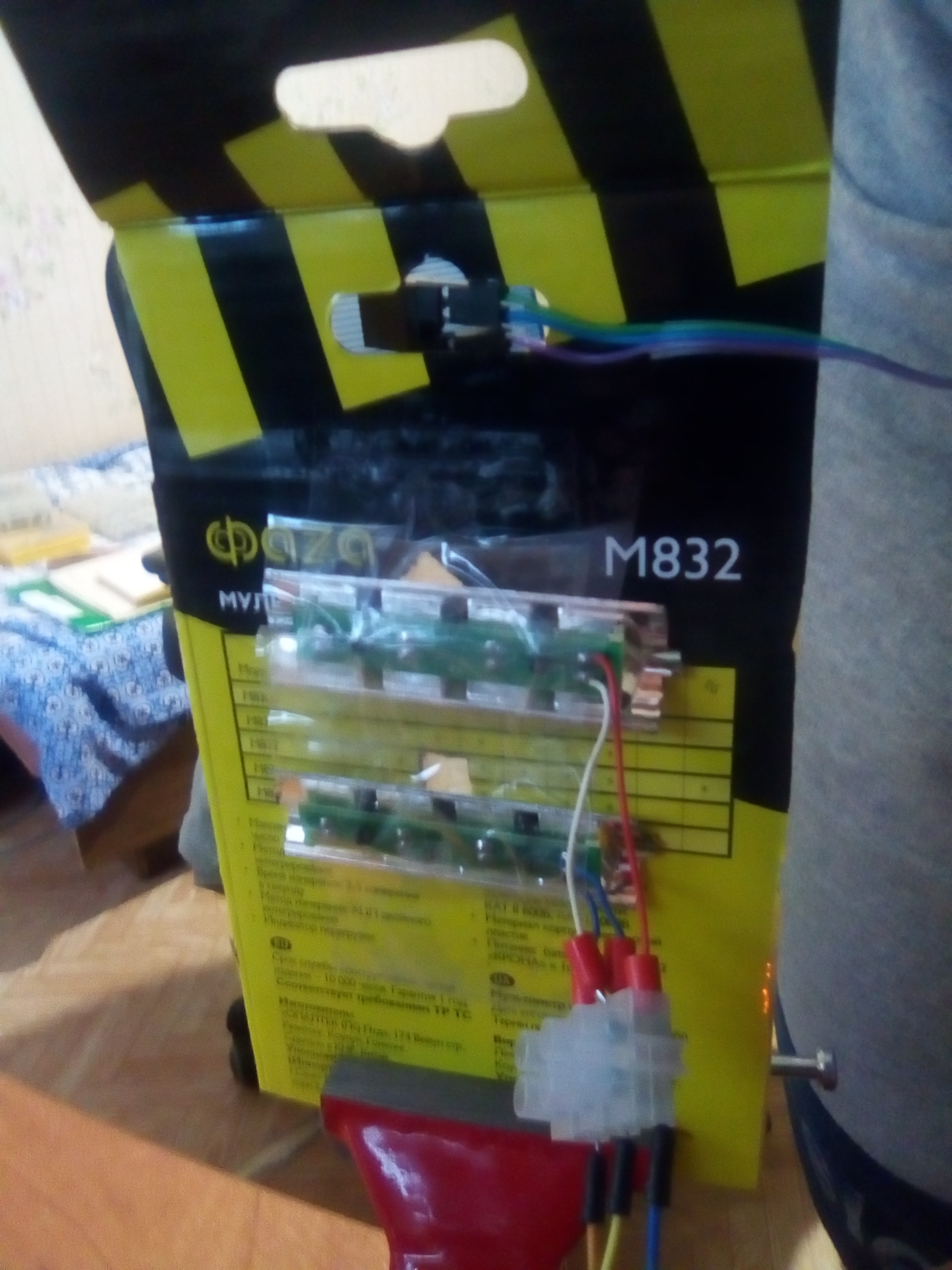

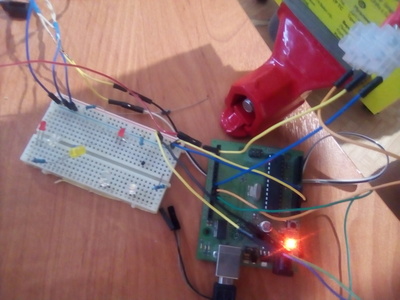

Ради интересу забацал в миниатюре. Самое трудное - это было найти плату в бардаке :D

А так плата дуина, ИК приемник TSOP какой-то, два модуля светодиодов(выпиленные с развалившегося фонарика), картон, провода.


Но там да, схему собрал без резисторов, по хорошему так делать нельзя, но на быструю руку можно :D

Предпросмотр
YouTube0:23
Иллюстрация к комментарию
Иллюстрация к комментарию
раскрыть ветку (1)
Автор поста оценил этот комментарий

круто:) надо учиться собирать схемы

2
Автор поста оценил этот комментарий

Но все равно: дешевле всего заказать у специалистов за 4 тыс. Если, конечно, твое рабочее время совсем нихрена не стоит.

раскрыть ветку (1)
Автор поста оценил этот комментарий

Как работать оно будет они не знают) возможно нам для нужд не хватит ИК пульта. Тут предложили идею с гирляндами. кажется вполне себе разумная. Выключатели я к ним могу приделать на проводах.

Автор поста оценил этот комментарий

Ну смотрите. Если вам нужны точные формы и соответствие, то 4к это еще божеская цена. Так как самопально изготовить нужные формы - это пздц как непросто. Особенно без знания основ, оборудования и материалов. Тот же светорассеиватель отдельно не продается в магазинчиках.


Поэтому если надо быстро и качественно и они могут показать как выглядеть будет результат - не думайте, берите.


Если же особо не важна форма, материал, то берется ардуина, 3-6 светодиодиков или две лампочки с реле и пучок проводов. Потом форма фигачится из пластиковых бутылок, окрашивается сверху белой краской - вуаля, у вас есть стрелочки с лампочками. Программу в дуину за десяток минут засунете, модуль ИК подключите - и управляйте сколько душе угодно. Затраты будут в дуине, модулю ик, модулю реле, проводах, батарейке, краске и светодиодов/лампочек. Примерно ну рублей 800-900, не учитывая ваш труд, пару-десяток зафейленных форм, обоженных пальцев и прочего :D


PS и да, хоть бы картинку показали, как хотите чтоб выглядело. Пусть схематично или на примере реальных лампочек.

раскрыть ветку (1)
Автор поста оценил этот комментарий

Две картинки со стрелками, просмотрщик изображений в режиме слайд-шоу переключаемый кликом мышки (например irfanview) системник+монитор уровня картошка, беспроводная мышка

раскрыть ветку (1)
Автор поста оценил этот комментарий

идея понятная. Но надо чтоб выглядело как именно стрелки у лифта. А не как монитор со стрелками)

показать ответы
Автор поста оценил этот комментарий
А кто знает, как их реализуют. Может на том же Ардуино, можно будет кодовую посылку поправить. А может копеечными модулями с Али.
раскрыть ветку (1)
Автор поста оценил этот комментарий

тут я увы не в курсе. что знаю - написал. РГБ лента. Мигание осуществляется с пульта ИК контроллером.

2
Автор поста оценил этот комментарий
Ардуино, немножко светодиодов, блок питания любой практически на пару ампер. Управление хоть по ИК, хоть по радиоканалу, да если надо - то и приложением со смартфона. Нужны знания основ электроники, навыки пайки.
Корпус - фанера, пластик, оргстекло, светофильтры. Нужен инструмент, отсутствие рукожопия.
Но честно говоря, если никогда этим не занимались - 4к цена ни о чем. Больше времени убьете и материалов испортите.
раскрыть ветку (1)
Автор поста оценил этот комментарий

Да я в целом согласен. Но к этим 4 к все равно добавятся допилы в виде удлинителей приспособ итд. А кроме этих светильников еще есть куда бабло тратить)
по факту мне сделают 2 светильника с 2 пультами. Вопрос - пульты не будут пересекаться, управляя друг другом?

показать ответы
Автор поста оценил этот комментарий
Простенькая прога на смартфон
раскрыть ветку (1)
Автор поста оценил этот комментарий

программировать я увы не умею)

показать ответы
Автор поста оценил этот комментарий

да точно! Я просто не сильно местный. Но это там. (судя по фоткам интерьера).

раскрыть ветку (1)
Автор поста оценил этот комментарий

я думал туда сходить, но далеко живу)

показать ответы
1
Автор поста оценил этот комментарий

Если опыта радиолюбительства нет - сложно будет.


4 тыр в рекламном агенстве - хз. Но скорее всего "по себестоимости".


ИК пульт - бъет метров на 10, но зависит от свежести батарейки. Проще и надежней сделать на кнопках на выносном пульте и спрятать за кулисами...


Помочь (возможно с реализацией) еше могут здесь:

Лига Радиолюбителей

Arduino & Pi

раскрыть ветку (1)
Автор поста оценил этот комментарий

да надо наверное радиолюбителей дергать:)

показать ответы
4
Автор поста оценил этот комментарий

коробка от обуви, в ней перегородка.

дырки канцелярским ножом. Рассеиватель - кусок рифленого поликарбоната из строймаркета или что-то подобное

для мигания взять гирлянду из фикспрайса одноцветную.

если принципиально дистанционное управление то использовать ик или уф фонарик и простейшая схема на фоторезисторе со светофильтром подпаивается к кнопке

раскрыть ветку (1)
Автор поста оценил этот комментарий

спасибо:)

Автор поста оценил этот комментарий

В Че есть магазин Микроэлектроника. Зайдите туда, там вполне адекватные перцы. Они помогут, подскажут посоветуют.

раскрыть ветку (1)
Автор поста оценил этот комментарий

не радиодеталь.РФ на проспекте победы у набережной?

показать ответы
Автор поста оценил этот комментарий
А размеры то хоть какие должны быть
раскрыть ветку (1)
Автор поста оценил этот комментарий

примерно 20*30см. Но честно не знаю как это на расстоянии будет видно. Хочу собрать рабочую версию а там посмотреть.

Автор поста оценил этот комментарий
В автомагазине или на разборке из поворотников от жиги, к примеру. Бери самые дешевые с патронами, и мощность в районе ватт 5. Можно и без патрона, но тогда паять придется. Просто спроси в магазе самые дешевые
раскрыть ветку (1)
Автор поста оценил этот комментарий

понял схожу посмотрю

1
Автор поста оценил этот комментарий
Компьютерный блок питания, две лампы на 12в из авто с патронами, обычный двуклавишный выключатель, провода, корпус и форму для кнопок делай какую хочешь и из чего хочешь
раскрыть ветку (1)
Автор поста оценил этот комментарий

а можешь скинуть ссылки какие лампы
