Здравствуйте уважаемые Пикабушники, продолжаю рассказывать о своей подработке.
Картинка создана ИИ.
Описываемые события произошли в середине июля.
Обратился ко мне старый клиент с вопросом, могу ли я заменить электропроводку в дачном доме?
Я ответил , что у меня нет опыта грамотно соединять провода в электромонтажной коробке, но у меня есть друг по специальности электрик и вместе с ним нам по силам любой монтаж.
В назначенный день я приехал на дачу. Мы с хозяином обсудили где будут светильники и выключатели, сколько нужно розеток, измерили комнаты, посчитали сколько метров провода надо купить, также обсудили и другие вопросы. Одним из вопросов был насколько необходимо устанавливать стабилизатор напряжения. Хозяин ранее рассказал, что на даче постоянно происходит падение эл.напряжения, отчего гаснут светодиодные светильники, и в доме становиться темно.
От покупки и установки стабилизатора напряжения заказчик отказался, так как это устройство стоит в районе 20000 рублей и это показалось для дачи дорого.

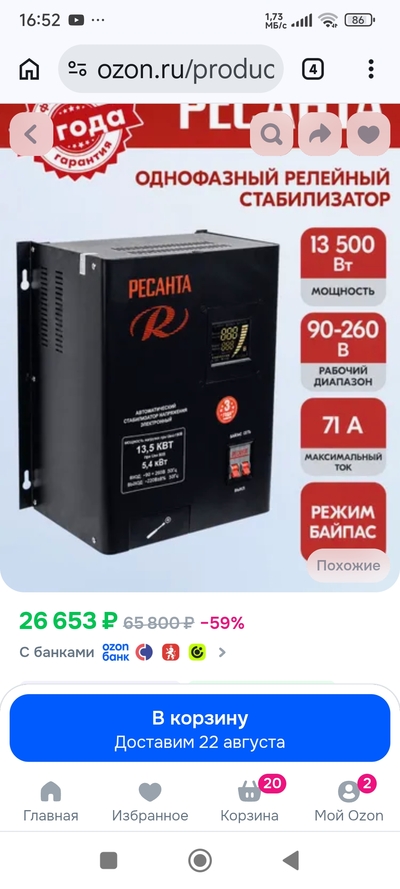

На фото: один из вариантов стабилизатора, есть варианты дешевле.
Решить проблему отключения света решили переходом на лампы накаливания.
Пропуская подробности скажу, что за работу мы с другом - электриком взялись.
Ценник на котором мы сторговались, был низкий, но сидеть без работы в ожидании супер заказа не приходится. Люди беднеют, - высокооплачиваемой работы нет, поэтому берёмся за то что есть.
Домик состоял из 4-х помещений, уличная терраса, кухня, жилая комната на первом этаже, спальня на втором этаже.
Размер дома по наружке 6х4 метра, внутренний размер 5.5х3.5 м., плюс терраса 3х4м.
Нам вручили ключи от дачи и разрешили на ней жить, во время проведения работ.
Изучаем старую проводку. Электросчётчик вместе с автоматами раньше стоял на втором этаже, пользоваться им было неудобно, далеко от входа и лестница на второй этаж была крутой и опасной.
Поэтому автоматы переносим на первый этаж, а новый счётчик местные электрики уже установили на столб электропередачи.
Стены на втором этаже сделаны из фанеры, которую закрепили к стропилам крыши, то есть стена горючая.
Поэтому прокладка наружной проводки должна проводиться медным проводом в двойной изоляции, с изоляцией выполненной из материала который не распространяет горение, а при горении от постороннего источника огня выделяет мало дыма например ВВГнг(А)-LS.
Прокладка кабеля по горючей поверхности может быть проведена четырьмя способами, витой провод на изоляторах,
Фото ниже: модные провода и выключатели для наружной проводки
кабельканал,
На фото внизу образцы кабельканала
гофрированная пластиковая труба, гладкая пластиковая труба, металлическая труба.
Мы работаем с кабельканалом, такой вариант выбрал хозяин.
Провода и остальные компоненты куплены.
Работу начали от точки входа кабеля в дом. Просверлили стену на улицу где расположены изоляторы и ввод в дом, вставили кусок трубки в отверстие, вывели концы силового провода. Силовой провод который мы используем это ВВГнг(А)-LS медь 10мм², его пропускная способность 70А, 15.4 кВт
Хозяин дачи планирует сделать на кухне кафельный пол с электроподогревом, и заострил внимание, что проводка должа выдержать серьёзную нагрузку, поэтому сечение кабеля взяли с запасом.
С улицы к дому подключен алюминиевый СИП 16мм². Его пропускная способность 60 А13.2 кВт
Прокладываем магистральный кабель к месту где будет стоять новый щиток.
В это время старая проводка работает, электроинструмент подключен, освещение присутствует. В этом была задумка, делать параллельную электропроводку, а когда она будет готова, приедет местный электрик, подключит новую систему к СИП и обесточит старую.
Щиток решил сделать у входной двери, удобно обесточить дом при выходе, и включить электричество при входе в дом, а если автомат защиты сработает, то щиток у входной двери легко найти.
После установки электрощитка, новые провода стали разбегаться от него по своим местам.
Днём работа шла медленно, было жарко и душно, периодически ходили в душ смыть пот и остыть, посидеть в прохладе на террасе. Ближе к вечеру жара спала и производительность выросла.
Первый день работы был на втором этаже и в помещении кухни. Кухня вроде маленькая, но проводов и электроточек оказалось много.

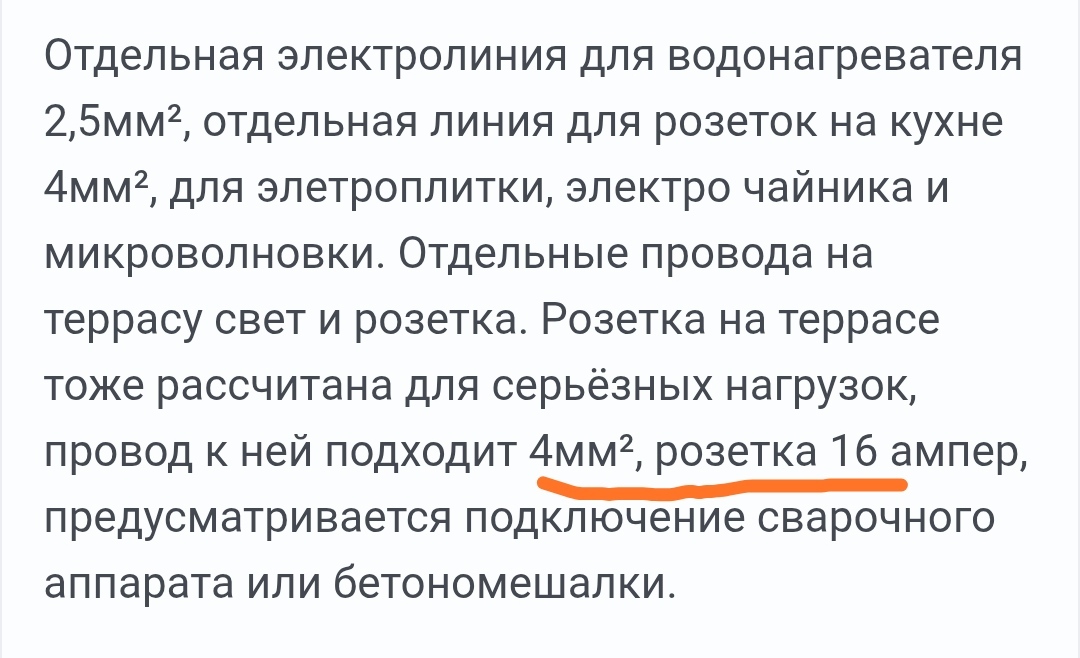

Отдельная электролиния для водонагревателя 2,5мм², отдельная линия для розеток на кухне 4мм², для элетроплитки, электро чайника и микроволновки. Отдельные провода на террасу свет и розетка. Розетка на террасе тоже рассчитана для серьёзных нагрузок, провод к ней подходит 4мм², розетка 16 ампер, предусматривается подключение сварочного аппарата или бетономешалки.
Днём позвонил хозяин и попросил, сделать освещение на улице, что бы в тёмное время суток он ходил в душ или в туалет по освещённой тропинке. Эту дополнительную работу согласовали за дополнительную плату.
Поэтому на кухне было установлено три выключателя. Один для освещения кухни, второй для освещения террасы, третий для освещения дорожки в туалет.
Второй день на даче, мы продолжили работать на кухне.
Для дачного дома, хозяин выбрал полугерметичные светильники, и простые лампочки накаливания. Светильники с резиновым уплотнителем, не боятся сырости, их легко мыть от мух, дают ровный свет во все стороны, отличный вариант для помещений с низким потолком. Ко всему прочему, на дачной линии электропередачи постоянно происходят провалы напряжения и светодиодные лампочки гаснут, лампы накаливания при падении мощности сети будут светить хуже, но будут работать. Основная причина в выборе именно этих светильников, это их практичность.
Работу с электриком мы разделили, я прокладываю кабельканал, монтирую розетки и выключатели, распаечные коробки, а специалист идёт за мной следом прокладывает провода и подключает их, затем я возвращаюсь и подгоняю по месту крышки кабель канала и закрываю их.
Для временной фиксации проводов в кабельканале, используются отрезки от крышек кабельканала шириной пару сантиметров.
На фото, ящик с розетками.
Фронт работ постепенно расширялся, от кухни во все стороны.
Хозяин дачи человек небогатый, но грамотный и дальновидный, заменить проводку решил очень вовремя.
При демонтаже старых розеток обнаружили почерневшую от перегрузки проводку. До пожара осталось чуть-чуть.
На фото ниже, кусок старой скрутки медного провода с алюминиевым.
Прямое (напрямую) соединение медных и алюминиевых проводов категорически запрещено из-за электрохимической коррозии (гальванической пары), которая приводит к нагреву и пожару. Это записано в ПУЭ (Правила устройства электроустановок) и ГОСТ 10434-82. [1, 2, 3]

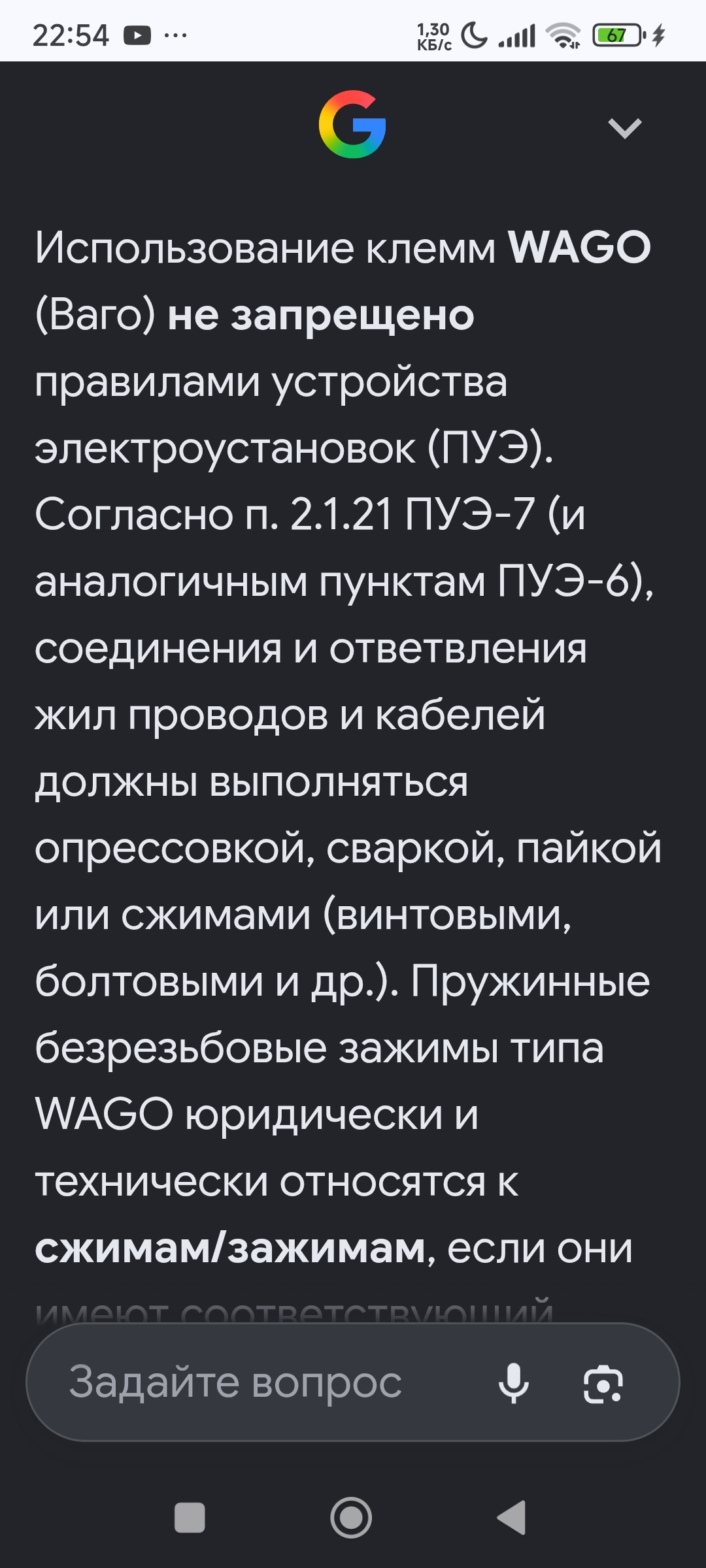

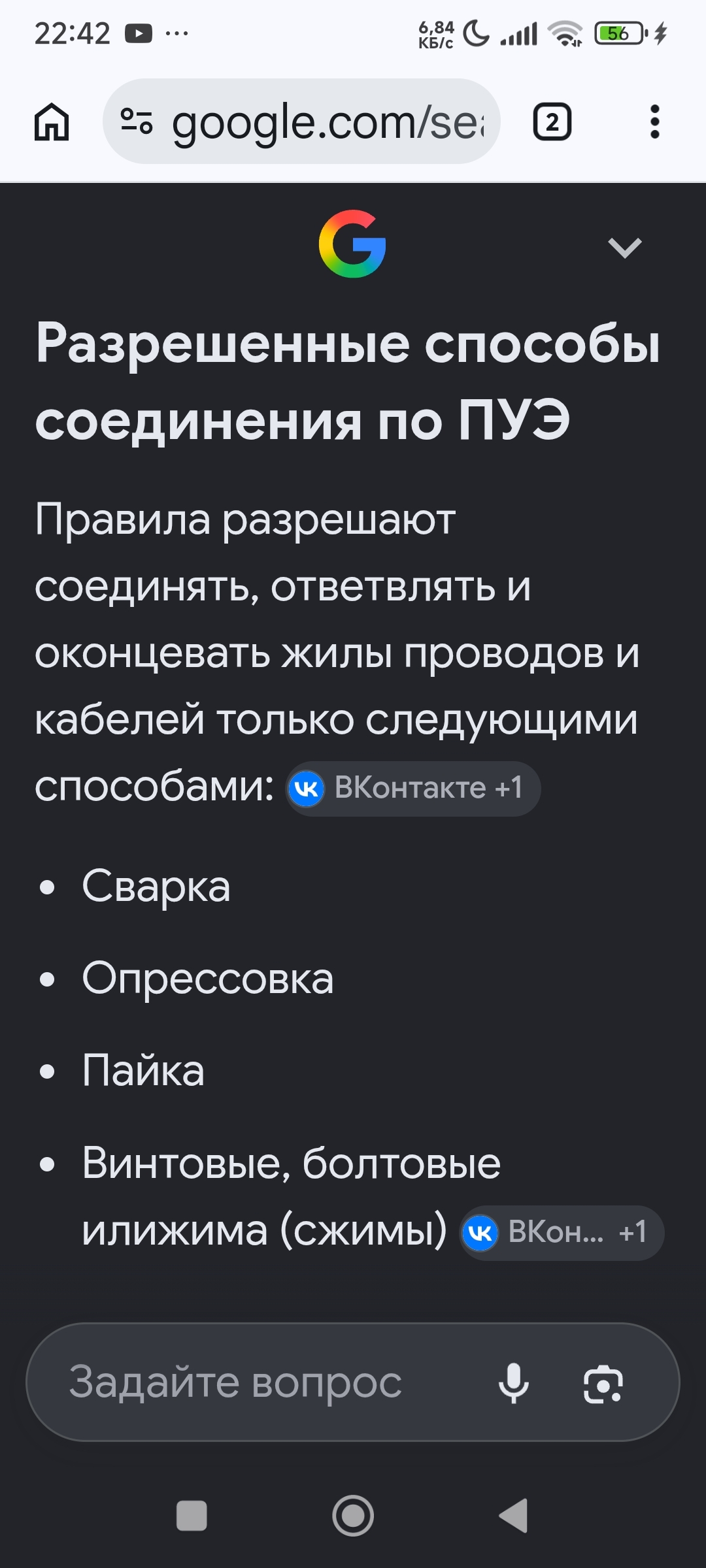

Скрутка проводов запрещена Согласно пункту 2.1.21 Правил устройства электроустановок (ПУЭ),
Вот такие опасные распределительные коробки установлены по всему дому.
К ним подходят медные и алюминиевые провода. Если кто не в курсе, это соединительные модули для телефонных проводов или систем сигнализации в СССР.
Этот дачный дом построен в начале 90-х годов. Стройматериалы в магазинах практически не продавали, всё надо было "достать".
"Достать"- это найти человека у которого есть доступ к нужным материалам, договориться с ним, он с работы для вас "принесёт", а вы у него купите. Достать то, что нужно было тяжело, поэтому строили не из того, что надо, а из того, что "достали".
Вот так выглядит старый щиток после переноса электросчётчика.
Работа продолжалась, второй день подходил к концу.
Монтаж на кухне шёл к завершению, осталось пропаять провода в распределительной коробке. Электрик профи, делает свою работу согласно требованиям ПУЭ.
На фото ниже: электрик паяет скрутки.
Подключив новый эл.щиток через временный провод, от рабочей розетки, электрик обеспечил нас светом на кухне, так как старый свет был уже демонтирован.
Следующие фотографии сделаны в конце третьего дня.
Весь день ушёл на монтаж воздушной линии электропередачи от дома к санблоку и туалету. Утром поездка в магазин заняла пару часов, затем, затягивали провода в гофрированную трубу устойчивую к ультрофиолету, натягивали стальной тросик, закрепляли мачту на которую пришёл провод. Работы было много, даже фотографировать было некогда.
Электрощиток постепенно наполнялся проводами и автоматами.

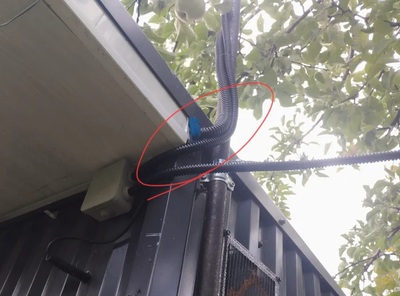

На фото ниже: Свес кровли санблока, мачта на которой закреплена воздушная линия, провода спускаются вниз в установленную распределительную коробку.
Когда стемнело, перешли работать в дом. К этому времени в жилой комнате на первом этаже уже было смонтирована линия кабельканала на несколько эл.точек. Электрик занялся укладкой проводов, а я продолжил работу с кабельканалом, розетками и выключателями.
Третий день закончился. В предварительных планах мы должны были к этому сроку закончить работу в домике, но план мы не выполнили, так как весь день работали на улице монтируя провода для уличного освещения.
Четвёртый день начался с утреннего телефонного звонка. Звонил хозяин дачи, спрашивал о ходе работ, о возникших трудностях. Работа шла, из трудностей была изматывающая жара. Сегодня по плану был последний день работы, осталось закончить проводку в жилой комнате на первом этаже, установить светильник и ещё одну розетку, сделать проводку в комнате на втором этаже, установить светильник в туалете и на этом всё.
Это на весь день работы и вечером мы уезжаем. Правда возникает одна нестыковка, так как мы по потолку прокладываем кабельканал по тому самому месту где проходит старая проводка и её приходится удалять, то после того как мы закончим, в доме не будет света. Об этом я сообщил хозяину и посоветовал ему вызвать местного электрика для подключения дома к линии электропередач.
Хозяин спросил сможет ли мой друг электрик сам подключит дом к СИПу, мой друг сказал, что сможет сделать эту работу, но попросил доплатить и предоставить высокую лестницу.
Хозяин ответил, что будет обзванивать соседей в поиске лестницы.
Позавтракав, мы продолжили работать.
На фото внизу. Вот так смонтировали проводку в комнате на 2-м этаже.
Демонтировали старый электрощит по просьбе хозяина дачи.
Снова позвонил владелец, он договорился насчёт лестницы, и нам нужно за ней сходить к соседу который жил недалеко.
Фронт работы перешёл на улицу.
За лестницей надо было сходить, установить её надёжно и безопасно, лестница была старая и шаткая, после подключения проводов лестницу отнести назад, соседу. Больше часа ушло историю с лестницей и на подключение дома к СИПу.
(СИП - Самонесущий Изолированный Провод. Этими проводами проводят воздушные линии электропередач и именно такими проводами производят подключение домов.)
Высота подключения была около 5 метров над землёй, но профессиональный электрик справился, хотя эта работа и отняла достаточно много времени.
Мы спешили, так как было желание сегодня завершить, но ещё оставалось много недоделанных мелочей.
На фото освещение в жилой комнате 1-го этажа.
На фото освещение на кухне.
Освещение на террасе состоит из двух светильников, один включается от клавиши "свет на террасе", второй светильник включается от клавиши "свет на улице".
Клавиша "свет на улице" включает четыре светильника, на террасе, на санблоке, на туалете и внутри туалета. Все эти светильники были по пути следования из дома в туалет и обратно.
Водонагреватель с персональной розеткой 16А с заземлением. И светильник над рабочей зоной.
На фото ниже. Данный светильник привёз хозяин дачи, по его просьбе светильник установлен в дачном туалете.
На фото щиток с автоматами рядом с входной дверью на удобной высоте.
Немного технической информации для любителей конкретики.

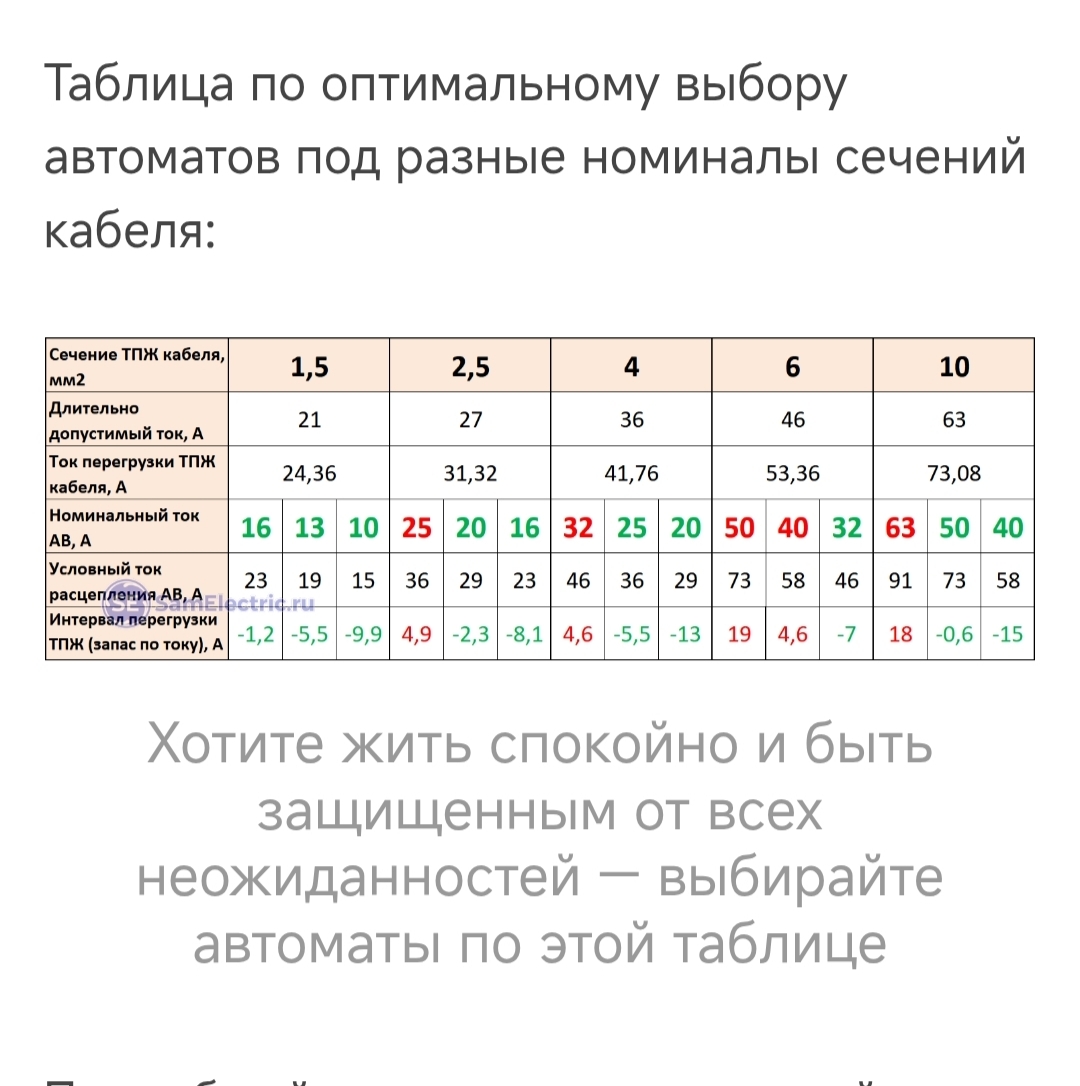

В Щитке первым установлен пустой автомат, что бы закрыть проём. Следом идёт дифавтомат С 25 остальная группа автоматов защиты после него.
Автомат С 20 - на силовые розетки.
Автомат С 20 - для душевой где размещается электрический водонагреватель, стиральная машинка, несколько лампочек и розетка. Розетка является точкой подключения к электричеству на другой стороне дачного участка. В неё могут быть подключены такие потребители как бетономешалка, газонокосилка, деревообрабатывающий станок.
Автомат С 16 - на розетки 1 этаж
Автомат С 16 - на розетки 2 этаж
Автомат С 10 - освещение.
От ввода в дом до электрощита идёт медный кабель 10 мм².
К розеткам предназначенных для больших нагрузок идёт кабель 4 мм².
На остальные розетки идёт кабель 2,5 мм².
Для освещение проложен медный кабель 1.5 мм².

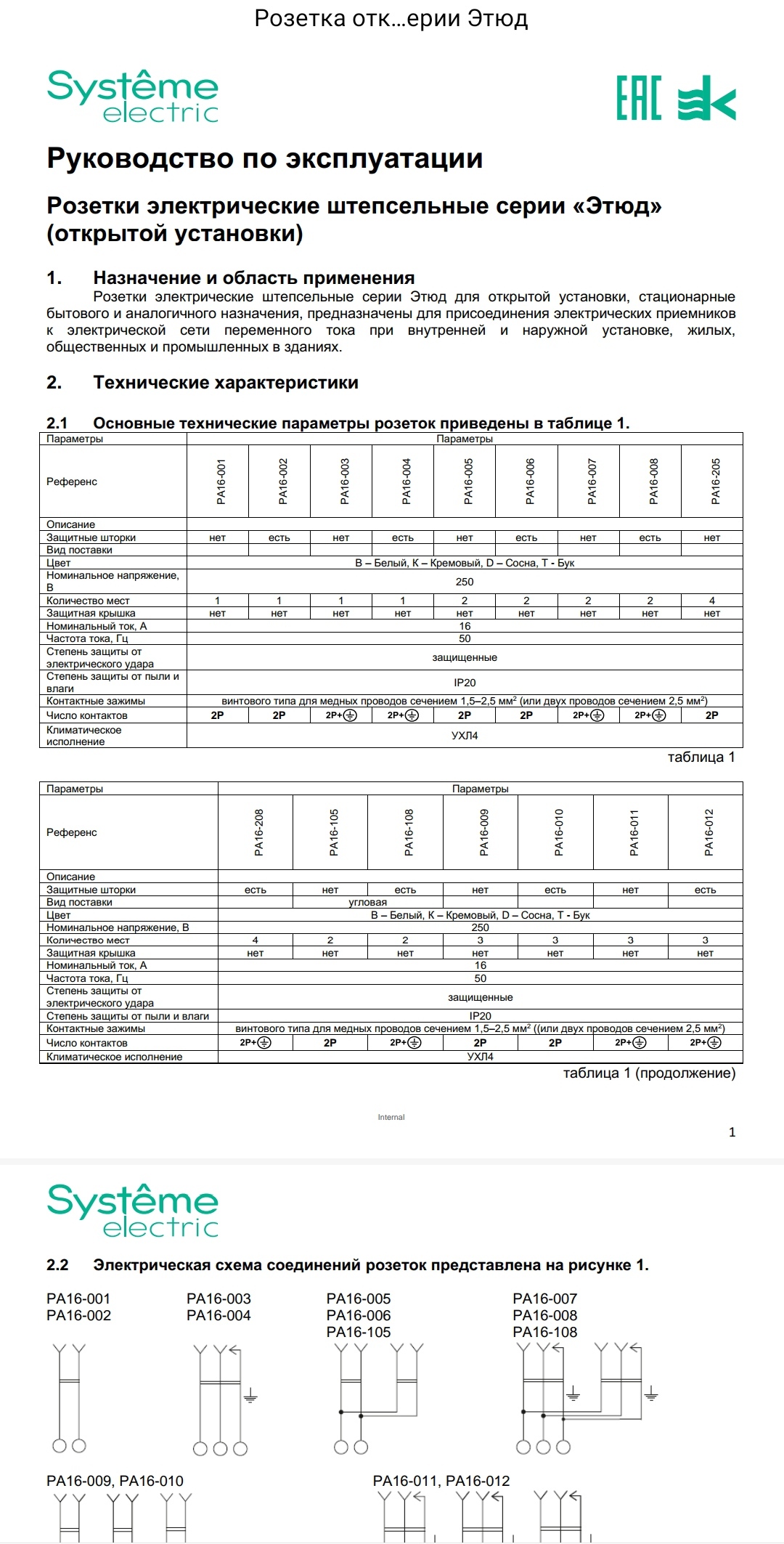

Розетки установлены двойные, 16А с заземлением.
Провода и остальные комплектующие были куплены на сумму чуть больше 50-ти тысяч рублей.
Уехать вечером не получилось по трём причинам, доделка мелочей заняла много времени, хозяин дачи попросил его дождаться, так как он только завтра вернётся в город из поездки. Владелец хотел принять объект, если найдёт недостатки, что бы их сразу устранили на месте и рассчитаться за проделанную работу. Третья причина это дефицит бензина. Кататься на машине домой и обратно на дачу, было нецелесообразно, бензин дорогой и найти его проблемно, продукты питания у нас были.
Мы остались ещё на одну ночь. Мой друг электрик был не в настроении, он был недоволен, что долго работали и то, что планировалось сделать за 3 дня превратилось в 5, хотя оплата немного выросла.
На следующий день приехал хозяин дачи с женой. Всё осмотрел, недостатки не выявил, остался доволен. Жене больше всего понравилось освещение улицы. Рассчитался как договорились. Я сказал владельцу дачи, что электромонтаж новой проводки не окончен пока не сделано и не подключено хорошее заземление.

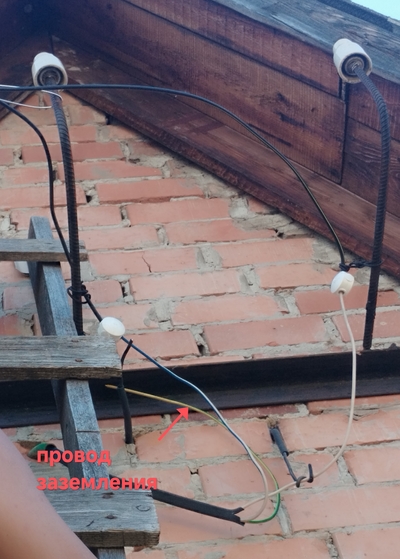

Провод заземления в щитке подключен, в розетках подключен, конец выведен на улицу. Осталось только закопать заземляющий контур или забить штырь заземления и соединитель его с жёлто-зелёным проводом.
На что он ответил, что это будет чуть позже, так как надо накопить деньги.
Подводя итог рассказу, немного пробегусь по ценам: стоимость материала, плюс оплата проделанной работы, плюс будущая покупка штыревого оцинкованного заземления, и оплата монтажа заземления, всё вместе стоит чуть меньше 100 тысяч рублей.
Вроде кажется дорого, но когда дачный дом сгорит, восстановить его будет намного дороже.
И на последок совет, не покупайте электроматериалы в Леруа.
Кабель покупайте обязательно с надписью ГОСТ.
Желаю вам, уважаемый читатель всего наилучшего.
P.S. Прошло больше десяти часов после публикации этого поста.
Прочитал ваши комментарии, спасибо вам за поддержку. Отвечаю на вопрос "Зачем такой большой диаметр проводов и откуда я это взял?"
Я молодой пенсионер, 30 лет я отработал пожарным. Последние десять лет я работал в пожарной части расположенной на окраине города. В нашем районе выезда было несколько дачных посёлков, несколько деревень и небольшой старый район города.
Осенние холода это всплеск количества пожаров в жилых домах. Горят двускатные крыши пятиэтажных домов, горят дачные домики, горят коттеджи. Когда становиться совсем холодно последние дачники уезжают домой, в много квартирных домах включают отопление и колличество пожаров и смертей сокращается. Сколько стоит электрообогреватель летом, а осенью?
Причина осенних пожаров и смертей кроется в том, что в каждой комнате, в каждой квартире включают электрообогреватели что бы согреться. Старая алюминиевая проводка смонтированная в 70-80 годы не выдерживает нагрузку, изоляция от нагрева плавиться, оголённые провода замыкаются и происходит пожар. У вас дорогие читатели какое сечение проводов в розетке в которую вы осенью вставите обогреватель?
Кто из вас выносил из дыма детей которые потеряли во сне сознание?
Кто тушил двускатную деревянную крышу в пяти подъездном пятиэтажном доме? По чердаку шла проводка и она подожгла деревянные стропила и балки.
В последние десятилетия электроприборов в квартирах стало намного больше, нагрузка на электросеть увеличилась десятикратно. Если вы купили квартиру на вторичке в старом советском доме, первым делом меняйте проводку.

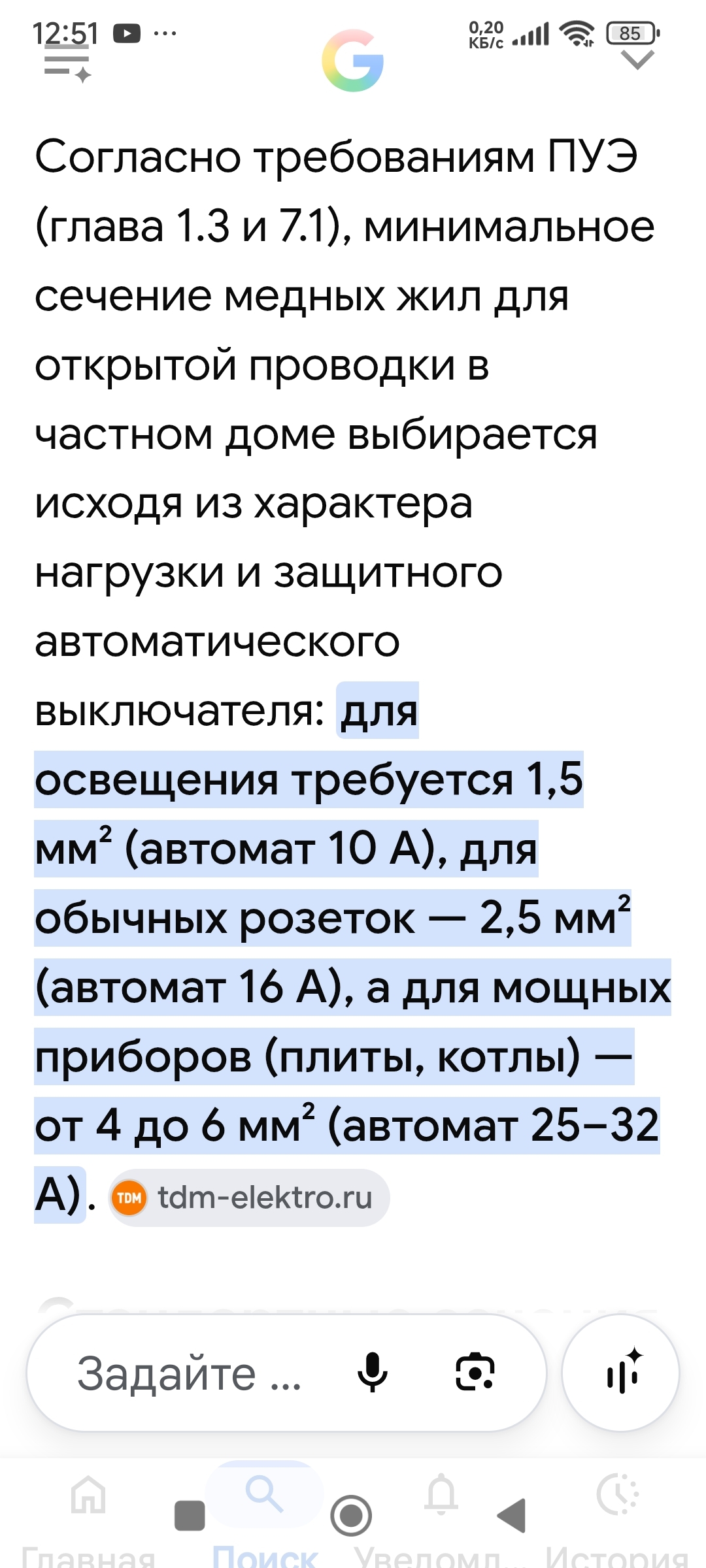

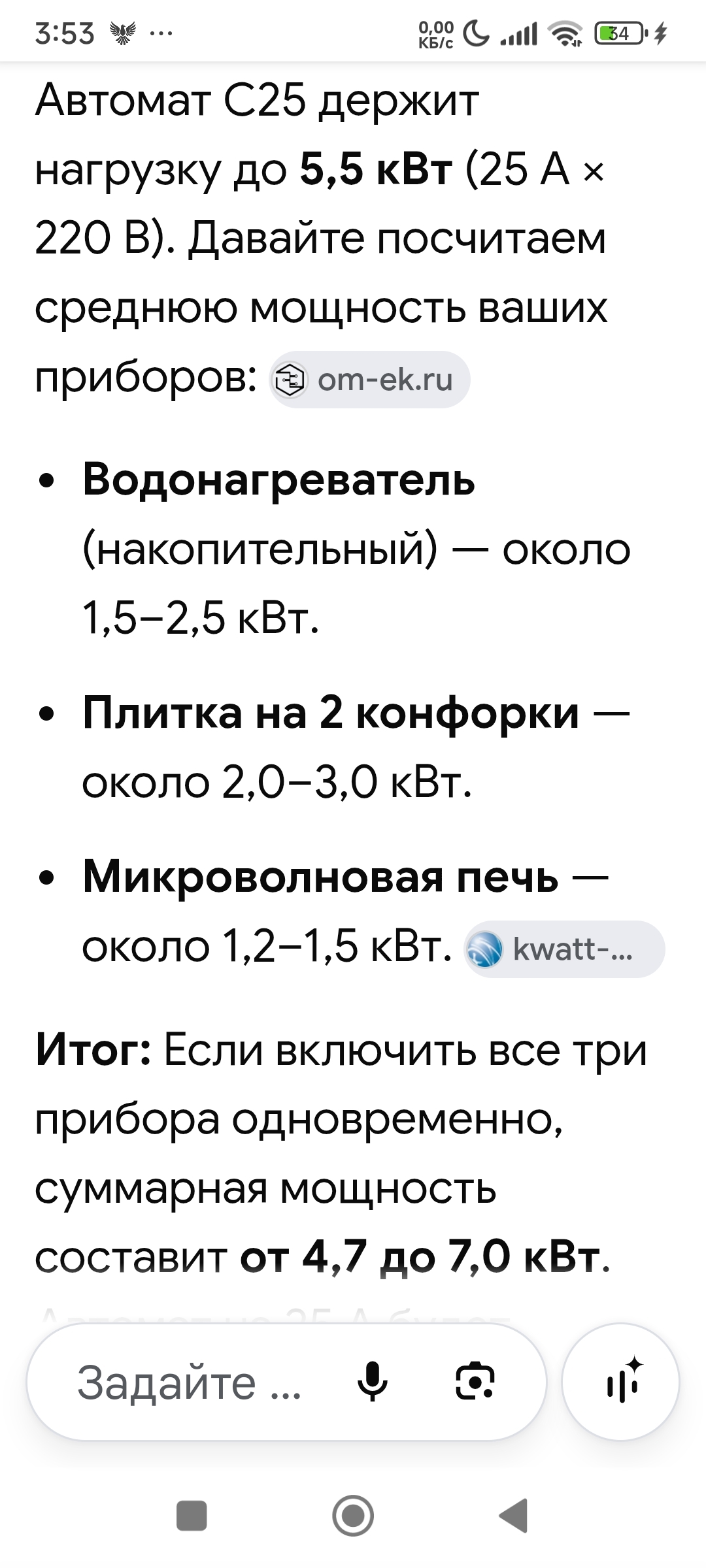

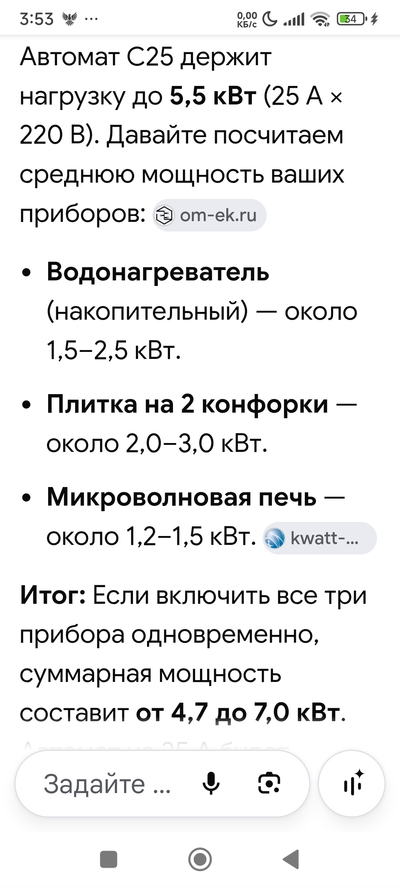

А какое сечение проводов выбрать спросите в гугле, примерно так "ОК гугл Какое сечение проводов проложить в местном домене?". И посмотрите, что он скажет.
