Макрос группировки по размеру⁠⁠

К своему макросу для колорбаров добавил прикольную штуку. В случаях, когда в работу приходит массив несгруппированных объектов с ними не очень удобно работать. Компановка таких штук вручную на рулон или лист таки занимает прилично времени, а тот факт, что при выделении можно легко зацепить какие то элементы соседних фигур напрягает.

Изначально, я планировал проверять все объекты на предмет пересечения, но в процессе выяснилось, что если в макете объектов скажем так тысяч 10, то такая конструкция просто ломает процессору весь энтузиазм и вообще желание этим заниматься. Поэтому, принцип работы был переиначен на такой:

1. Макрос берёт размер выделенной области

2. Поиск объектов по заданным параметрам (каким - будет ниже)

3. Создание выделения над каждым найденным объектом так как если бы мы делали это мышкой

И в целом, как будто бы даже рабочая схема, но имеем в виду, что тестирование было коротким, и при работе с непрямоугольными формами могут возникнуть проблемы. Лично по моему мнению, этот косяк был признан несущественным.

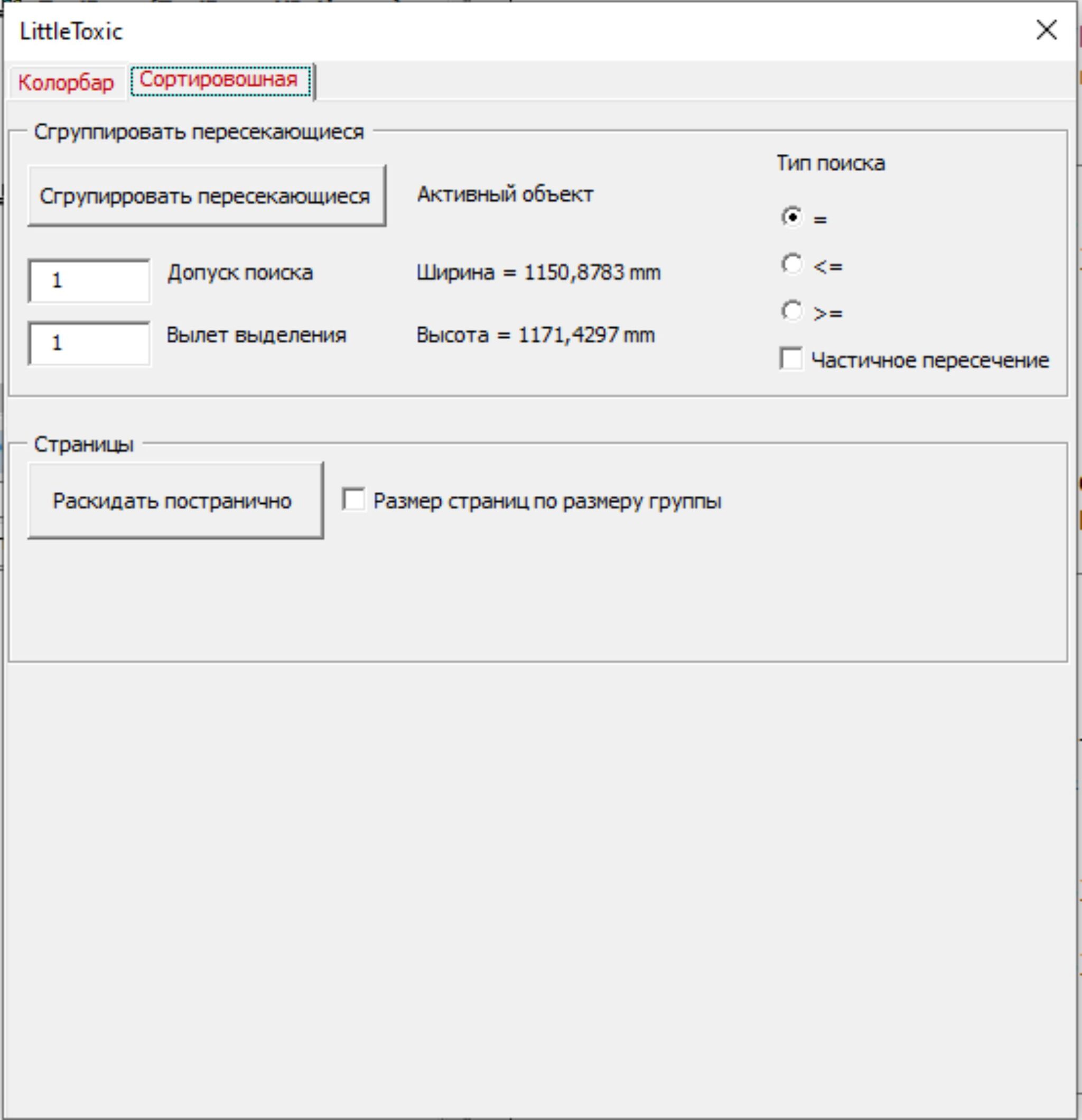

Теперь по меню

Допуск поиска - искать группы +- допуск на случай, если группы будут +- N мм

Вылет выделения - выделение создаётся с расчётом, что какие то элементы могут чутка выходить за пределы рамки.

Тип поиска - больше, меньше или примерно равно выделенной области

Частичное пересечение - при включении галочки в группу будет добавляться всё, что хоть как то касается области. При выключенной - только то, что полностью находится внутри.

Раскидать постранично

Ниже присовокупил мой старый макрос который раскидывает группы постранично. С активной галочкой, размер страниц будет задан в соответствии с её содержимым.

Он прекрасно работает в связке с MonStr, хотя на сосисках длинной 10 метров он у меня ломается. В ближайших планах видимо придётся делать какое то своё переосмысление.

Дополнительно

В состав была включена заготовка процедуры растрирования страниц в документе. Её можно вызвать из докера "Макросы"

Нормальный вызов с формы будет добавлен позднее. Но если очень хочется, можно задать параметры вручную. Есть нюансы по использованию.

Например, Corel из VBA предлагает растрировать в спот или Lab. И действительно растрирует, но потом не понимает что же он в итоге сотворил. Сама картинка по итогу не ломается, но как спот не работает и экспортируется как CMYK или RGB. В общем предмет требует некоторого изучения.

Не совсем понятно, что именно делает дизеринг в данном конкретном случае.

Личные открытия

Обнаружил для себя обработчик ошибок в VBA. Да, этим надо было заняться с самого начала. Ну, хорошо, что он есть и им можно пользоваться.

CQL. Он же Corel Query Language. На картинке выше запросы на поиск объектов в зависимости от размера. Одной строчкой каждый запрос. Классно. Очень сильно упрощает процесс написания макросов.

Ссылка на макрос V2-1b
