Макет для школьного проекта
История про создание макета для школьного проекта, 3й класс. Идея проекта - показать район школы и рассказать про правила дорожного движения. Официальная тема проекта "3D миоделирование и печать для создания наглядных обучающих материалов. На примере ПДД".
Сначала надо получить схему района. Для этого взяли интересующую область яндекс карт.

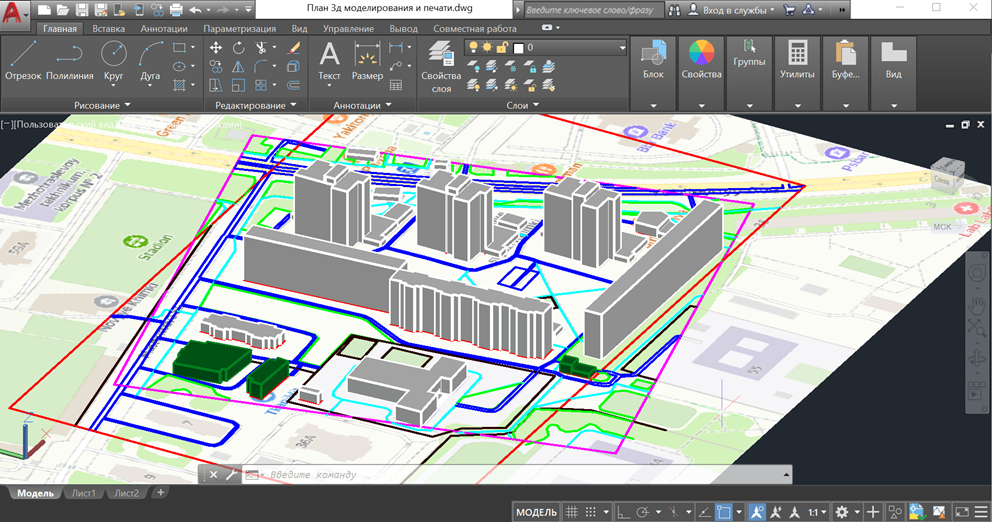

Карта в пиксельном формате и увеличить качественно под размер макета не получится. Поэтому обвели контуры домов и дорог в AutoCAD. Закрасили области зеленым и серым. Делали все в масштабе 1:300, чтобы район поместился на основу 60х60см. Получили подложку.
Которую за 300р распечатали в ближайшем фотоцентре.
Подложку сделали из листа утеплителя толщиной 2см из Леруа. Лист 120х60см разрезали пополам и склеили. Положка стала толщиной 4см.

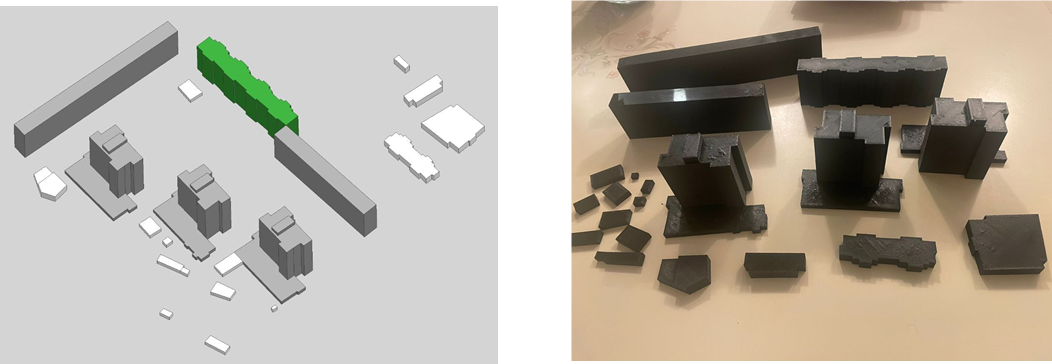

Дома можно сделать разными способами. Самое простое было бы вырезать из утеплителя, где то упростив форму. Но в нашей теме было заявлено 3D моделирование, поэтому сделали объемные дома в AutoCAD с помощью инструмента "выдавливание" и распечатали на 3D принтере.
Отмечу, что с обведением контуров и выдавливанием домов ребята 3 класса справились без родителей. Перед этим репетитор удаленно показал, как это делать.
Для 3D печати использовался как FDM (печать пластиком) так и SLA (фотополимерная смола) принтеры. К чему был доступ, тем и пользовались. На фотополимерном печатали школу, т.к. там сложнее и детальнее форма.
Промежуточный результат

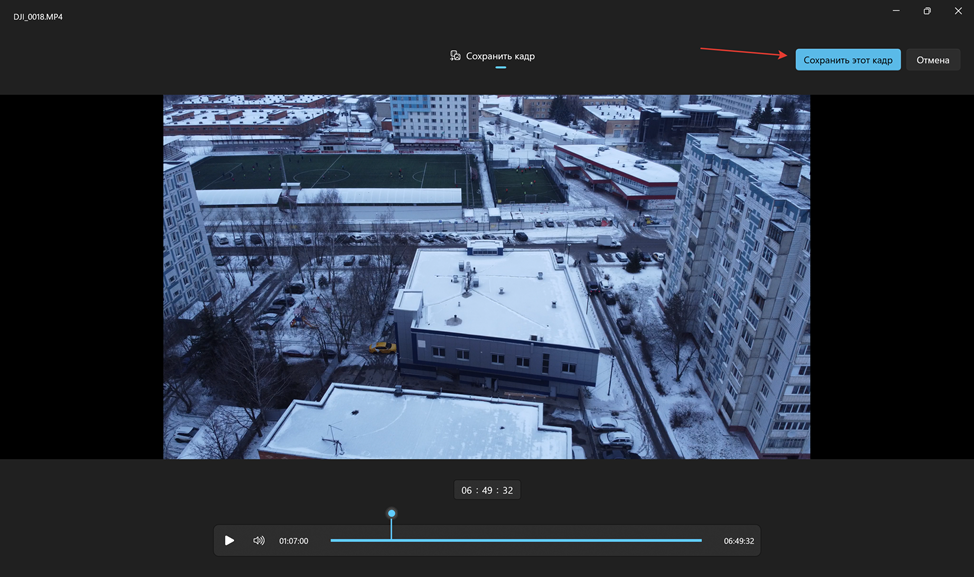

Чтобы дома выглядели как настоящие, обклеили их фотографиями самих домов. Для этого обошли район и сфотографировали дома. А также облетели и сняли видео с квадрокоптера (дело было до запрета полетов в Москоской области). Из видео брали нужные кадры.

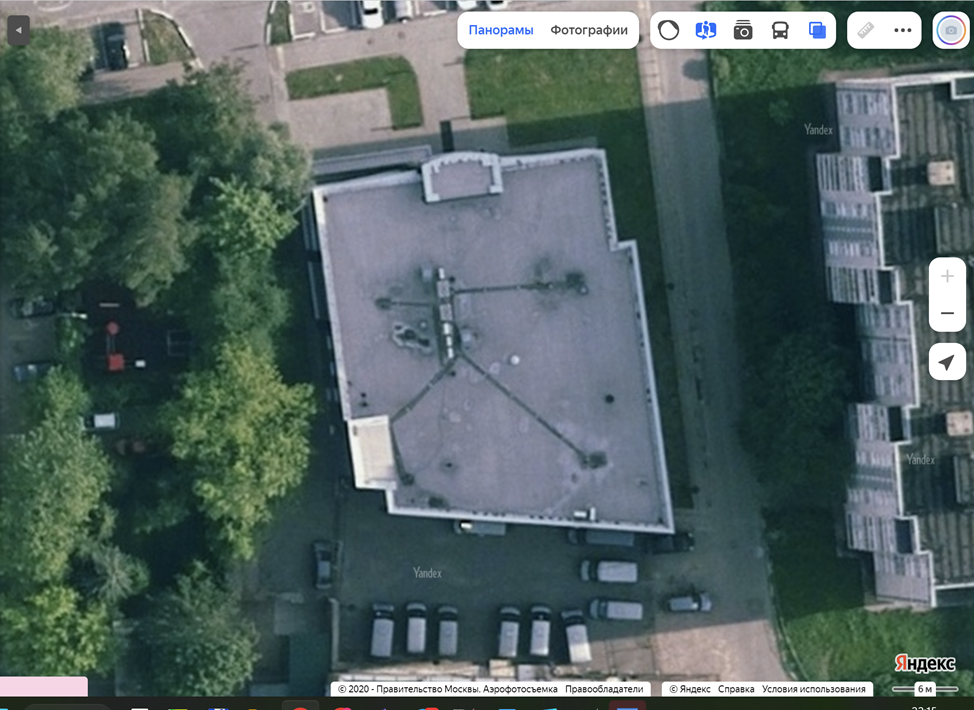

Крыши на видео зимние, а на макете лето. Поэтому фото крыши домов взяты со спутниковых снимков гугла.
Самым сложным оказалось найти способ устранения искажений из-за съемки под углом.

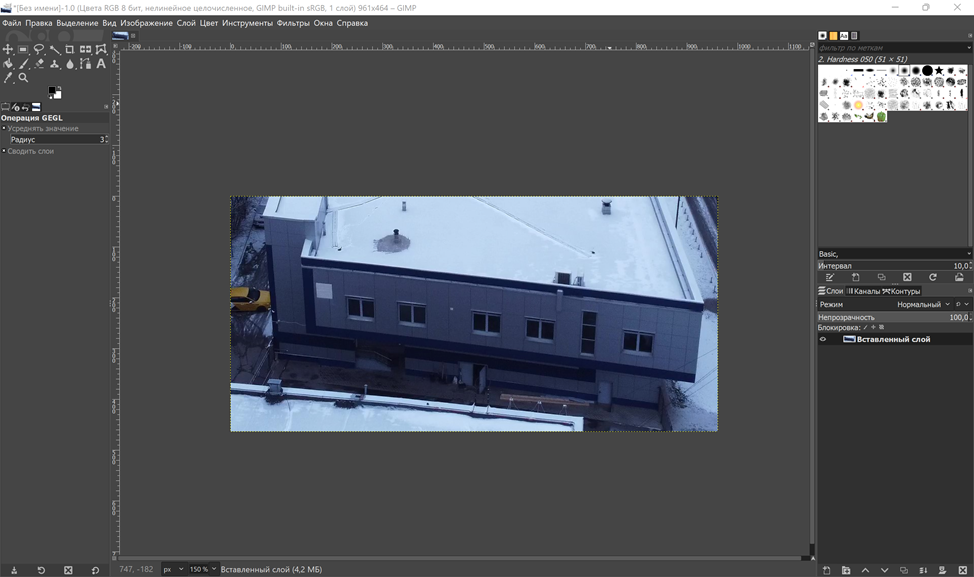

В итоге редактирование выполнялось в бесплатном приложении GIMP с помощью инструмента "преобразование по точкам". Чтобы убрать зимнюю и вечернюю синеву добавлялась температура цвета.
Далее все было распечатано на струйном принтере и приклеено к домам.
Машинки и деревья куплены на Алиэкспресс. Масштаб 1:200.
Основу дорожных знаков печатали на фотополимерном принтере. Изображения знаков взяли в интернете и распечатали на самоклеящейся бумаге. Крепили знаки на зубочистки покрашенные серебристой краской.
Готовый макет!
Спасибо, что дочитали до конца)
