Кварц в ИНП0107⁠⁠

Исходя из фото и описания, ситуация следующая:

**По маркировке на фото:**
На кварце видно "**10.7**" - это **кварцевый резонатор на промежуточную частоту (ПЧ) 10.7 МГц**.

**Важные моменты:**

1. **ИНП-0107** - это индикатор напряженности поля для диапазона **160 МГц** (железнодорожная связь) [[1]][[2]].

2. В приемниках с **двойным преобразованием** частоты (как в вашем приборе) обычно используется:
- Первая ПЧ = **10.7 МГц** (это стандарт для УКВ приемников)
- Кварц на 10.7 МГц работает в цепи гетеродина или как фильтр ПЧ

3. **Проблема с частотой:**
- Вы поставили **10.718 МГц** - это близко, но не точно
- Стандартные частоты: **10.700 МГц**, **10.695 МГц** или **10.720 МГц** [[38]]
- Нужен кварц **точно на 10.700 МГц** (или какой был оригинал)

**Рекомендации:**

1. **Не спешите менять кварц** - как правильно заметили в комментариях, кварцы редко "плывут" по частоте. Они обычно либо работают, либо нет [[11]].

2. **Возможные причины:**
- Окислившиеся контакты/пайка
- Проблемы с конденсаторами в цепи кварца
- Уход параметров других компонентов
- Проблемы с питанием

3. **Что делать:**
- Найдите **частотомер** и измерьте реальную частоту генератора
- Проверьте пайку и контакты вокруг кварцевого генератора
- Замените конденсаторы в цепи кварца (обычно 20-30 пФ)
- Если нужен кварц - ищите **10.700 МГц** или **10.720 МГц** (один из комментаторов нашел за 210 руб. в Москве) [[11]]

4. **Где взять:**
- Выпаять из старого УКВ приемника (автомобильного и т.п.)
- Заказать на 10.720 МГц (есть в наличии в некоторых магазинах)

**Важно:** У вас есть эталонный источник сигнала для проверки показаний прибора?

Возможно, мне везло, но как-то не попадалось такого. Обычно они просто отваливались.
На счёт первичных часов, я так понял вы вспомнили древнюю эпоху. Когда-то давно, кварцы не были очень уж точными, и погрешность у них иногда начиналась в пятом знаке (может даже и более грубые, но я этого не застал). Вероятно подбирали ближе к номиналу. Плюс, они температурозависимые. Поэтому есть tcxo и ocxo кварцевые генераторы, которые уже достигают точности где-то 12 знака (а может даже уже и точнее). Возможно подбирали из-за изменения температурного режима. Это предположения...

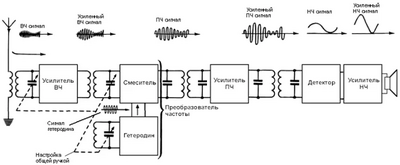

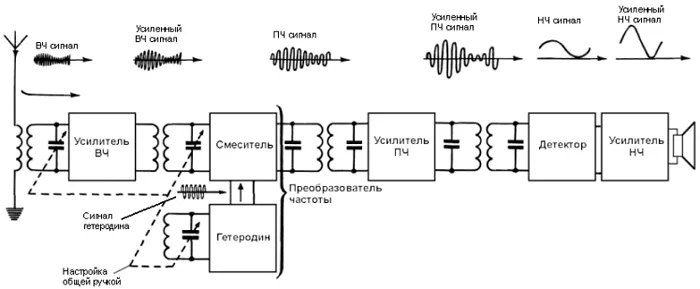

Ну ты грешишь на кварц. Если у тебя схема супергетеродина, то кварц на 10.7 выполняет роль полосового фильтра ПЧ или вроде того. Если ты на него грешишь, то осциллографом можно посмотреть что там у тебя происходит с ПЧ сигналом за смесителем. Там между ним и усилителем ПЧ вот твой фильтр и должен примерно быть, в зависимости от того, как в твоем приборе вообще все это реализовано. Плавает ли он, шумит? Должна быть четкая картинка где видно ПЧ. Методом тыка это проблематично. Генератор уже хорошо, но он подаст на вход приемника сигнал с эталонными показателями. Так можно проверить сам приемник. А если дело в какой нить антенной части. Чем он у тебя ловит сигнал физически?

Это все общетеоретический совет. Тебе по нормальному схема нужна хотя бы структурная. И приборы указанные. Без них вч технику настраивать ну как пальцем в небо.

Похоже на генератор ПЧ 10,7 МГц приёмника вещательного диапазона 66-108 МГц. Попробуйте из старого приёмника выковырять - автомобильного, например.

А что этот кварц делает?
Без схемы не разберешься.

Честно говоря, за мою практику не попадались кварцы с уходом частоты. Когда перестают работать - да, но обычно он либо работает, либо нет.

Судя по описанию прибор - детектор уровня сигнала на 160МГЦ. Почему сразу грешишь на кварц, может сам приёмник не причем, как и ПЧ гетеродина(если правильно понимаю). Эталонный передатчик есть? Осциллограф есть? Может, как зачастую "дело было в розетке"?
