Кварц в ИНП0107

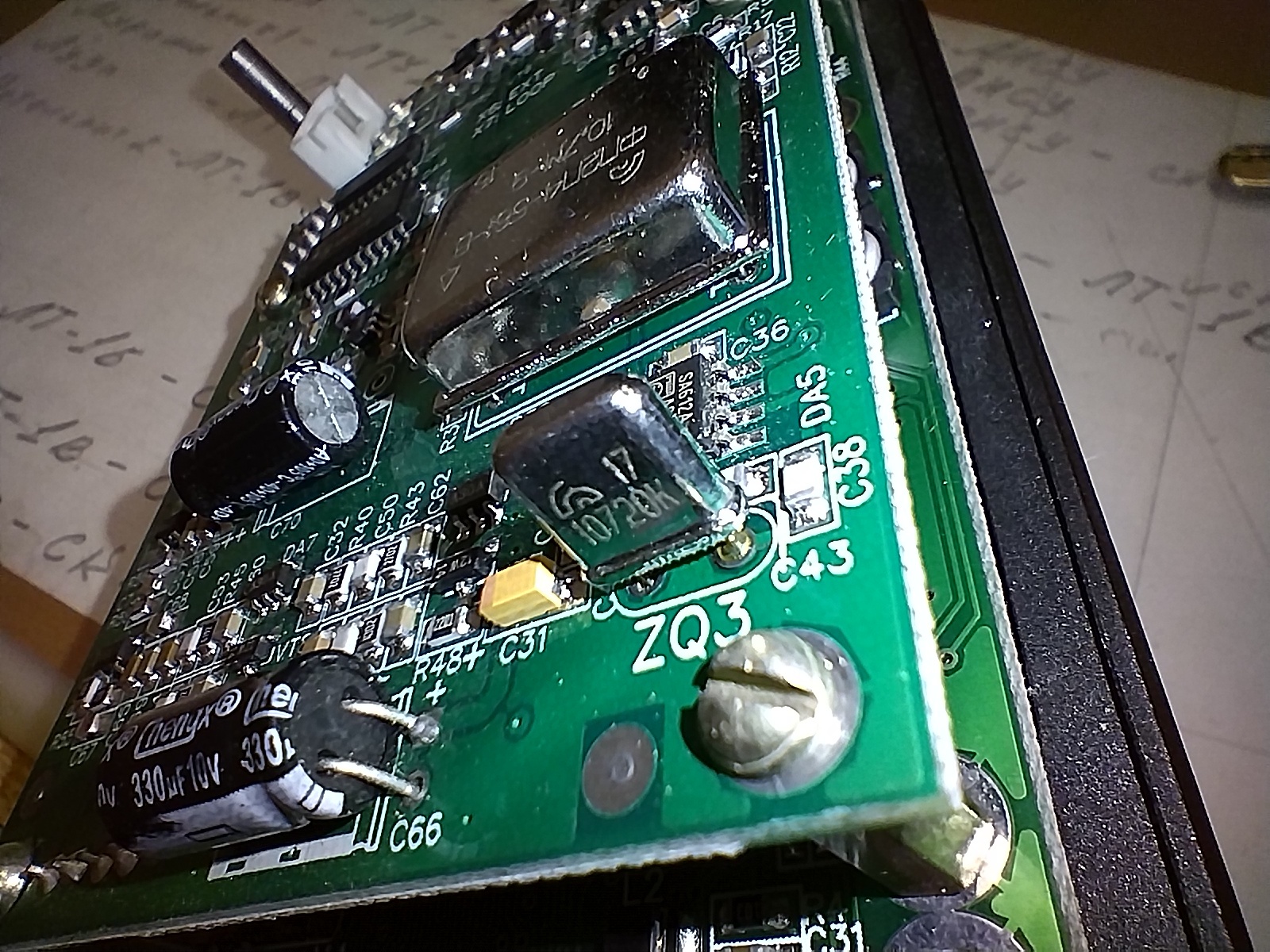

Ребят, помогите с кварцевым резонатором. Есть прибор, именуется ИНП0107, по сути приемник 160МГц. Стали плавать показания. Грешу на кварц, но самое обидное, что в продаже таких нет, только под заказ, но не уверен, что поможет. Может частоту неправильно понимаю? Пытался впаять на 10.718МГц - показания стали лучше, но все равно не то. Фото маркировки прилагаю
**По маркировке на фото:**
На кварце видно "**10.7**" - это **кварцевый резонатор на промежуточную частоту (ПЧ) 10.7 МГц**.
**Важные моменты:**
1. **ИНП-0107** - это индикатор напряженности поля для диапазона **160 МГц** (железнодорожная связь) [[1]][[2]].
2. В приемниках с **двойным преобразованием** частоты (как в вашем приборе) обычно используется:
- Первая ПЧ = **10.7 МГц** (это стандарт для УКВ приемников)
- Кварц на 10.7 МГц работает в цепи гетеродина или как фильтр ПЧ
3. **Проблема с частотой:**
- Вы поставили **10.718 МГц** - это близко, но не точно
- Стандартные частоты: **10.700 МГц**, **10.695 МГц** или **10.720 МГц** [[38]]
- Нужен кварц **точно на 10.700 МГц** (или какой был оригинал)
**Рекомендации:**
1. **Не спешите менять кварц** - как правильно заметили в комментариях, кварцы редко "плывут" по частоте. Они обычно либо работают, либо нет [[11]].
2. **Возможные причины:**
- Окислившиеся контакты/пайка
- Проблемы с конденсаторами в цепи кварца
- Уход параметров других компонентов
- Проблемы с питанием
3. **Что делать:**
- Найдите **частотомер** и измерьте реальную частоту генератора
- Проверьте пайку и контакты вокруг кварцевого генератора
- Замените конденсаторы в цепи кварца (обычно 20-30 пФ)
- Если нужен кварц - ищите **10.700 МГц** или **10.720 МГц** (один из комментаторов нашел за 210 руб. в Москве) [[11]]
4. **Где взять:**
- Выпаять из старого УКВ приемника (автомобильного и т.п.)
- Заказать на 10.720 МГц (есть в наличии в некоторых магазинах)
**Важно:** У вас есть эталонный источник сигнала для проверки показаний прибора?
