Кубико-генератор⁠⁠

Пост немного неформатный для моего профиля, но всё же решил поделиться поделкой.

Недавно снова ударился в настольные игры, но столкнулся с такой проблемой, что маленькие кубики из лап больших дядек норовят улететь куда угодно помимо стола. Поэтому родилась идея  сделать электронный вариант, но в классическом "семидырочном" исполнении.

Сделать решено было 2 кубика параллельно (чего уж размениваться?). Чтобы "дрыгать" 14-ю светодиодами, использовал 74HC595. За мозги взял ATtiny13A, его возможностей хватит за глаза. Светодиоды использовал недавно полученные прозрачные красные, они имеют яркое направленное свечение.

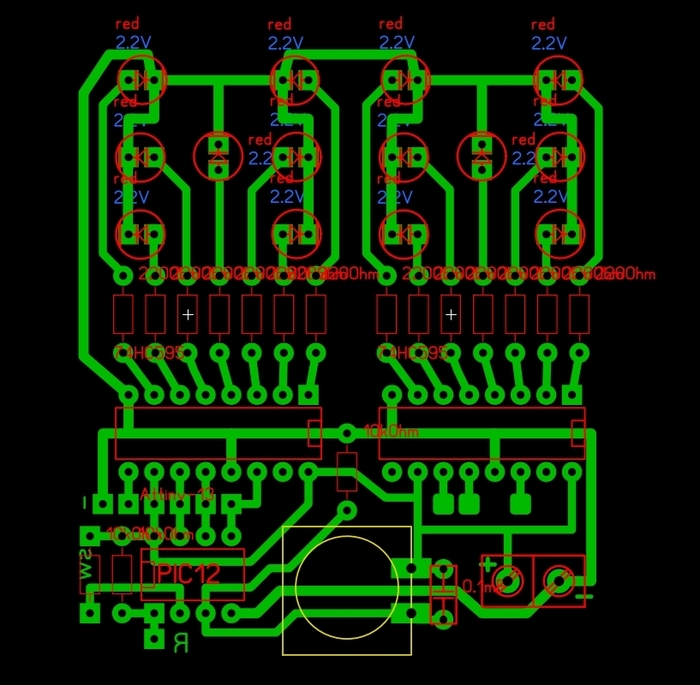

Схему накидал на листочке, потом перенес в старый добрый Sprint-Layout

Далее классика: ФЛУТ, лужение "жидким оловом" от Rexant (очень уж удобно), пайка, цапон-лак в 3 слоя.

Для прошивки Тиньки были выведены пины вокруг неё. Далее подключил UNO как программатор, запустил Arduino IDE и стал осваивать программную часть.

Прошивка получилась коротенькая, без использования индусского shiftOut занимает всего 50% от 1К памяти. Разумеется используется псевдо-рандом, берущий значения от тактов МК, но для генерации случайного числа этого вполне достаточно. При прошивке, сразу после компиляции, надо на UNO нажимать reset, иначе выдается ошибка.

Код с комментариями, может кому-то пригодится:

#define F_CPU 1200000UL

#include <avr/io.h>

#include <util/delay.h>

#define latchPin 1//8

#define clockPin 2//12

#define dataPin 0//11

char tik=0,tik2=3; //счётчик для генератора случайных чисел

#define RAND_MAX 5 //максимальное число

word myArr1[] = {0b0000000010000000,0b0000000000000010,0b1000000000000000,0b0000001000000000,0b0000010000000000,0b0100000000000000,0b0000000000000100,0b0000000001000000}; // массив для бегущей точки

byte dice[] = {0b00010000,0b10000100,0b10010100,0b11000110,0b11010110,0b11101110};

unsigned char display[2];

void write_display(unsigned char *data, unsigned char nbytes)

{

unsigned char mask,i;

for(i = 0; i < nbytes; i++)

{

mask = 0x80;

for(char k = 0; k < 8; k++)

{

// Сравниваем каждый бит с единицей

if(data[i] & mask)

{

PORTB |= (1 << PB0); // DATA 1

PORTB |= (1 << PB2); // CLK 1

PORTB &= ~(1 << PB2); // CLK 0

}

else

{

PORTB &= ~(1 << PB0); // DATA 0

PORTB |= (1 << PB2); // CLK 1

PORTB &= ~(1 << PB2); // CLK 0

}

mask = mask >> 1; // Сдвигаем биты

}

}

// Защелкиваем регистр

PORTB |= (1 << PB1);

PORTB &= ~(1 << PB1);

}

int main( void )

{

DDRB |= (1<<latchPin);

DDRB |= (1<<clockPin);

DDRB |= (1<<dataPin);

DDRB &= ~(1<<4);

display[0] = dice[0];

display[1] = dice[0];

write_display(display,2);

while(1)

{

tik++; //таймер для настройки генератора случайных чисел.

if(tik>RAND_MAX){tik=0;}

tik2--;

if(tik2<0){tik2=RAND_MAX;}

for (byte i=RAND_MAX; i>tik; i--){

tik2--;

if(tik2<0){tik2=RAND_MAX;}

}

if(!(PINB&(1<<4))) //Если нажата, то…

{

_delay_ms(100); //задержка для защиты от дребезга

while(!(PINB&(1<<4))); //Ждем, когда отпустят кнопку

for (byte i=0; i<8;i++){

display[0] = myArr1[i]>>8;

display[1] = myArr1[i];

write_display(display,2);

_delay_ms(100);

}

display[0] = dice[tik];

display[1] = dice[tik2];

write_display(display,2);

_delay_ms(100);

}}}

Переключатель оказался пока никак не задействован (планировал сделать 1d6/2d6), возможно в будущем придумаю какую-нибудь функцию и для него, как и еще для одной свободной ноги.

Собрал всё в любимой мной распаячной коробке, размер подошел отлично, даже не пришлось плату крепить на стойки (зажимается и держится коробочным саморезом). В корпусе тоже не стал делать отверстий, через него диоды смотрятся гораздо лучше и кнопка срабатывает нажатием на корпус. С автономным питанием не стал заморачиваться, вывел mini-USB, а дальше хош - от розетки, хош - от банки силы.

Кнопку в будущем можно повесить сенсорную, однако тут переделывать уже смысла не было.

Вот как это выглядит (получилось размыто, но суть понятна):

В планах перевести проект на SMD, тиньку в SOP8-корпусе. Не знаю как всё это буду паять, но всё уже заказано :) А вместо кучи резисторов использовать 9-пиновую DIP-"гребенку".

Всем бобра и творческих успехов! =)
