Китайский тотал) Замена дисплея и крышки на Vivo X200 Pro Mini
Сегодня я расскажу, как расщепить китайфон до атомов, а потом собрать обратно и чтобы это всё ещё работало)
Но для начала, как всегда, контекст)
В прошлом году Vivo внезапно решила выкатить свой флагманский компакт на полумертвый рынок маленьких трубок, с которого давно уже ушли Asus, Apple и Google. И не просто выкатить, а запихнуть в него топовый дисплей, камеры, аккумулятор и железо. После чего все ценители пользования смартфоном одной рукой побежали скупать это китайское творение. Причём трубка получилась надёжной и неубиваемой, и сегодня я это докажу на примере нашего очередного пациента.

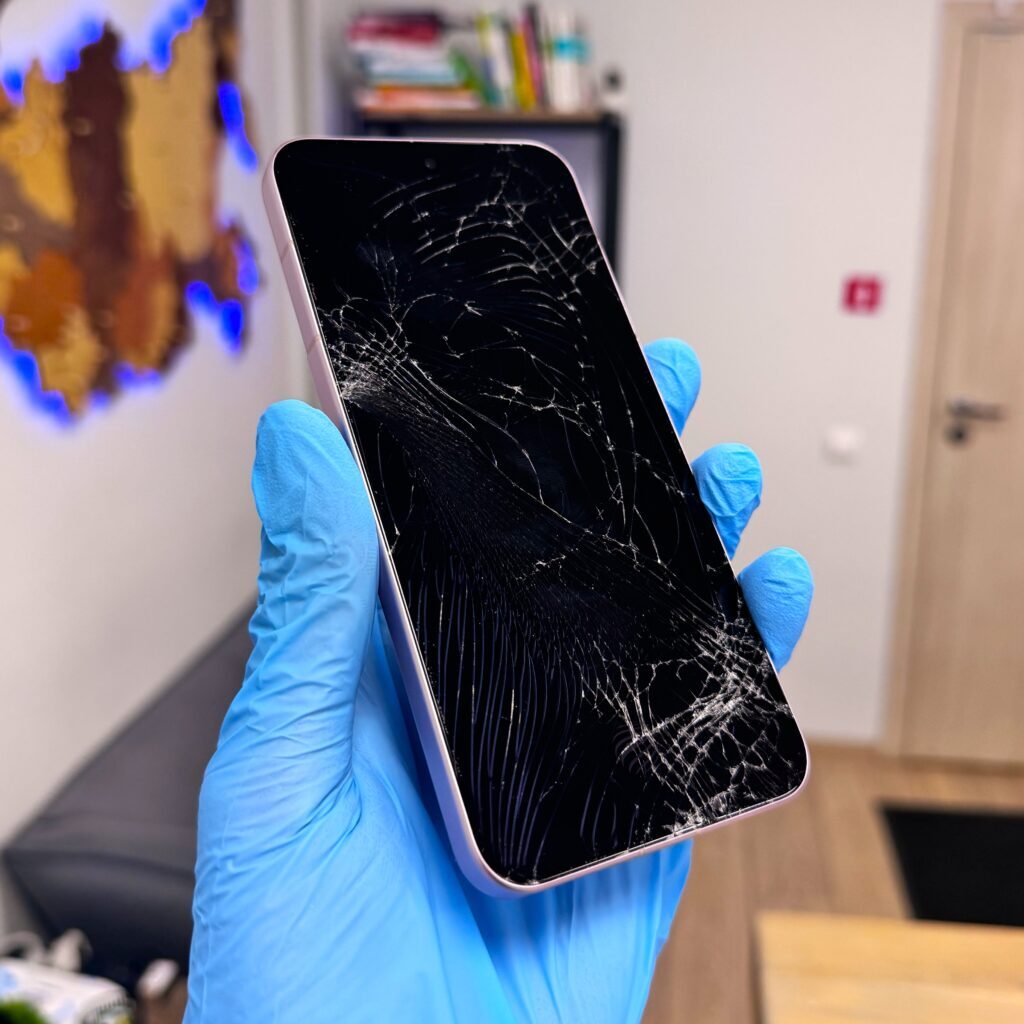

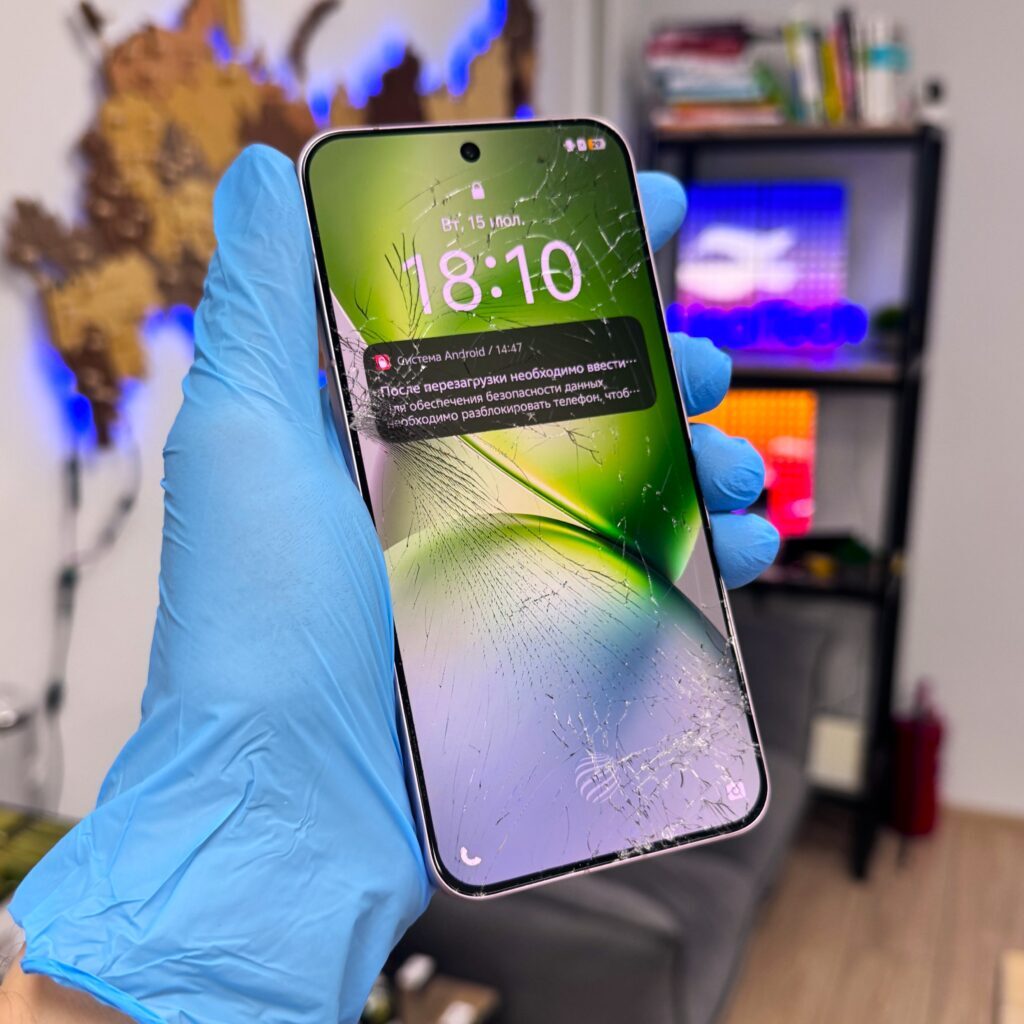

Знакомьтесь, Vivo x200 Pro Mini, который немного поцарапали)

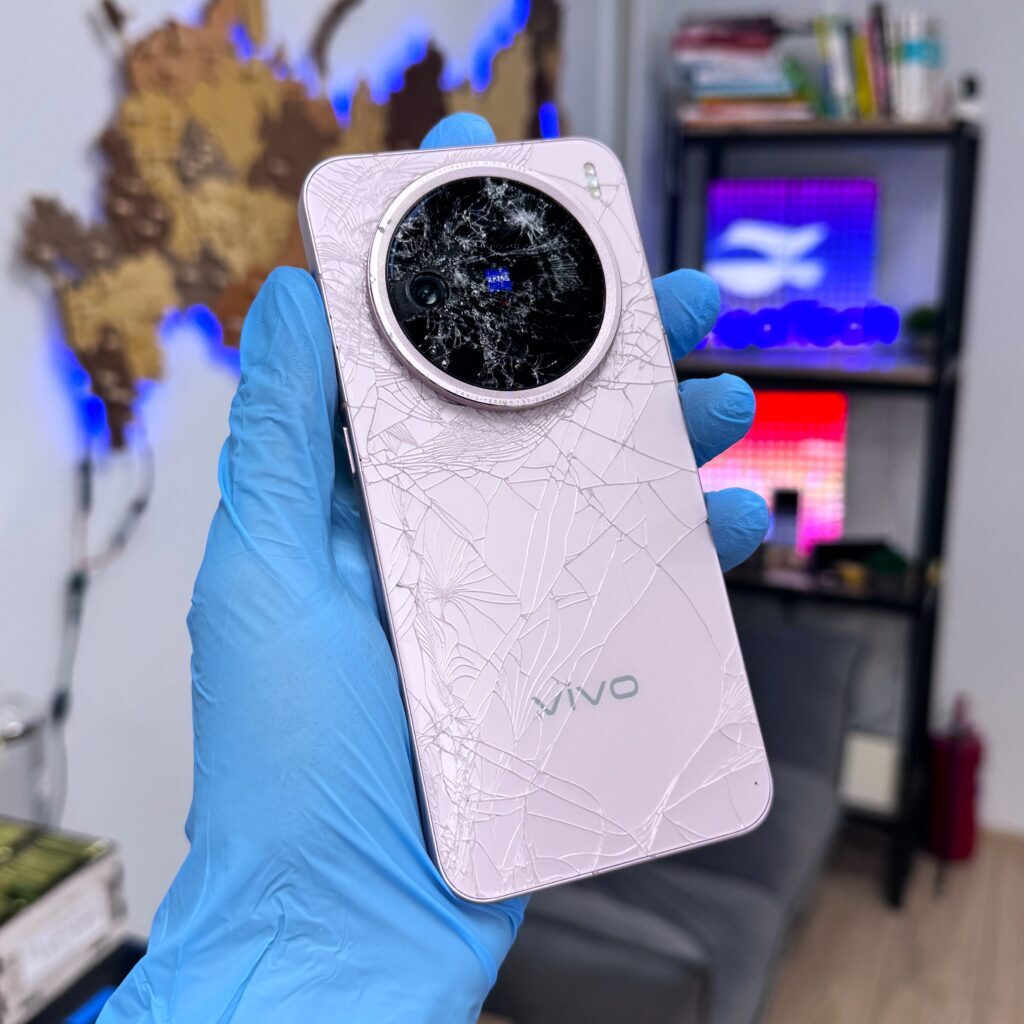

С обратной стороны тоже пара царапин)

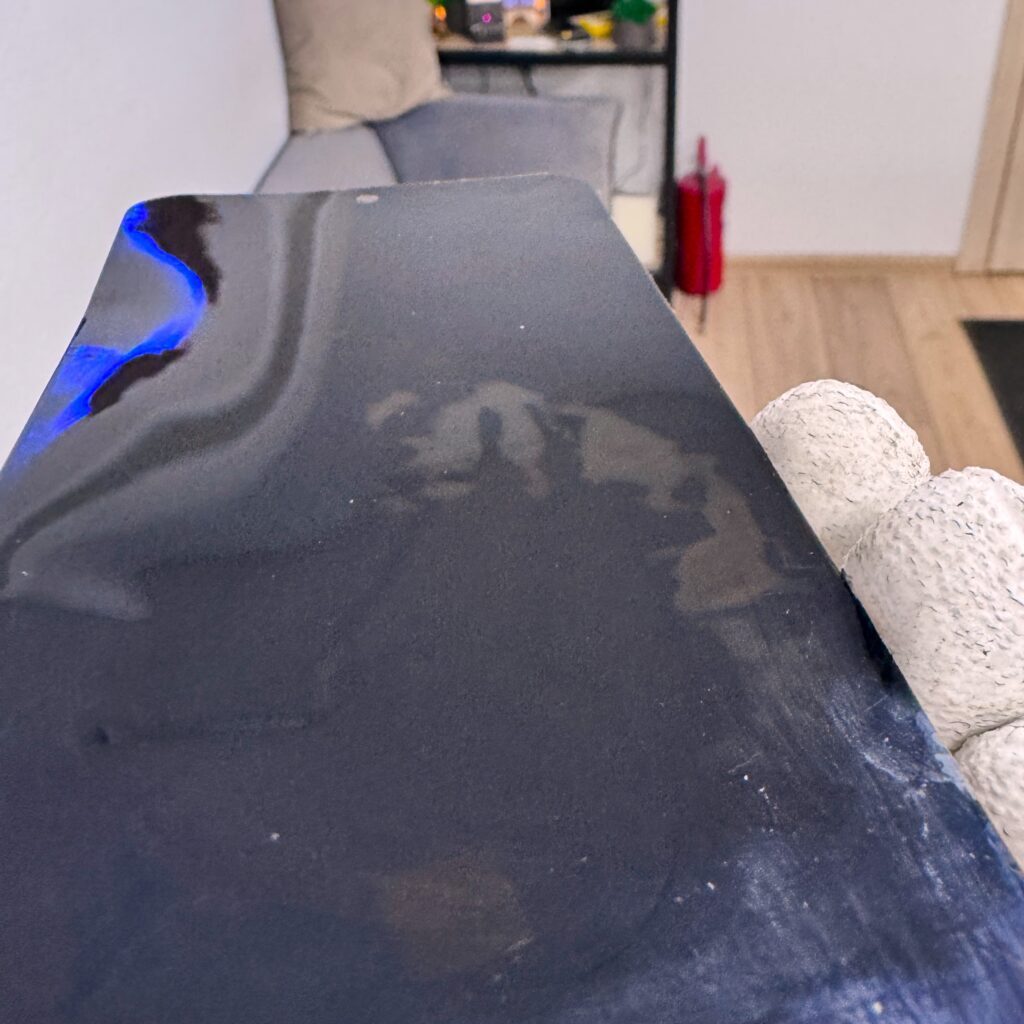

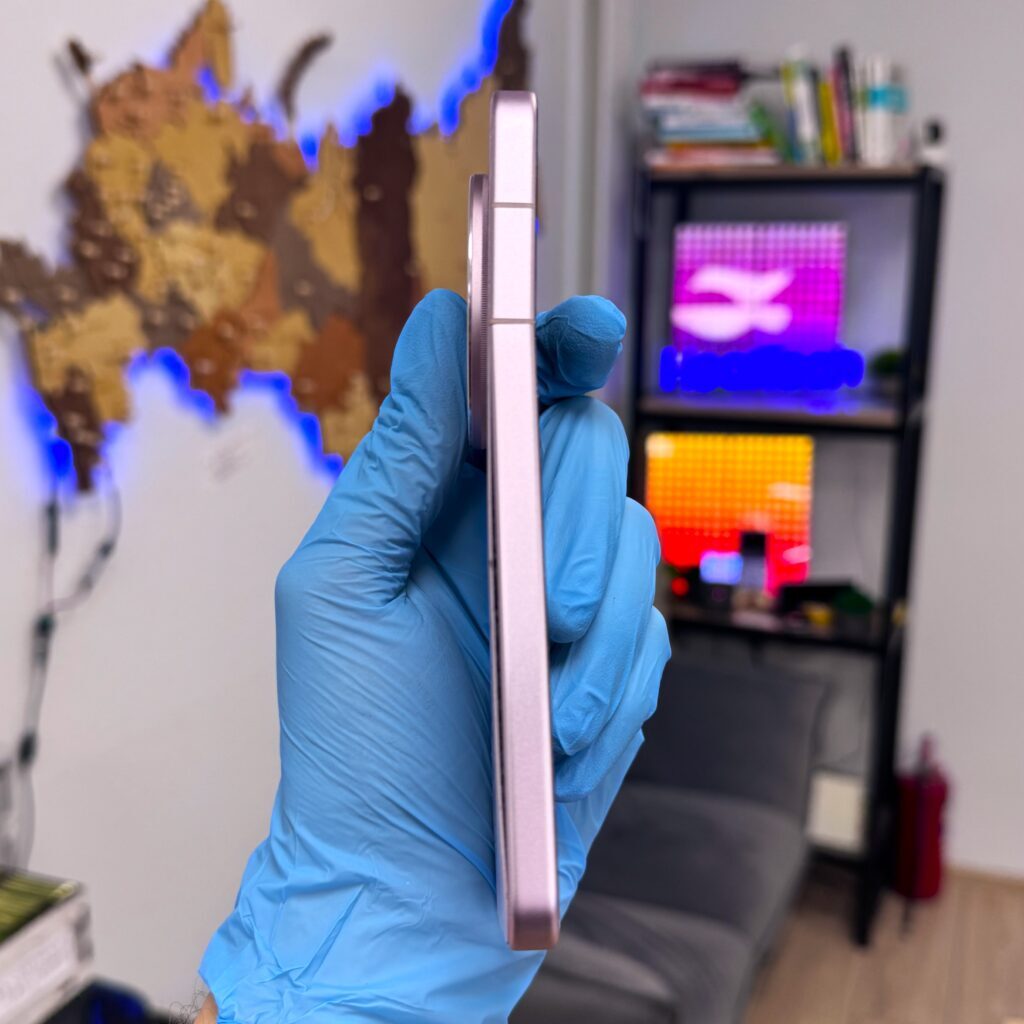

И немного корпус повело)
А самое интересное — что это «нечто» всё ещё показывает изображение и работает, хотя обычно такой тотал отправляется к праотцам без возможности восстановления, но клиенту повезло и он получил просто немного треснувший, но рабочий бумеранг)
Вот вам видео для наглядности)
Дисплей через раз реагирует на нажатия, а осколки уже начали расслаивать поляризационный слой на экране, так что восстанавливать его нет смысла, и дисплей пойдёт под замену. Отдельно рамок для ремонта в продаже нет, поэтому мы купим уже готовый дисплей в раме и новую крышку.
Вообще ремонт Vivo штука неблагодарная, потому что запчастей в РФ нет, не было и не будет, а китайцы любят отправлять копии под видом орига либо ориги, но с дефектами или с рукожопной сборкой. Что к нам приедет — узнаем дальше.
А пока это добро к нам едет, мне стало интересно, смогу ли я срезать с него стекло, не добив матрицу окончательно, учитывая, что разбит он в мясо.

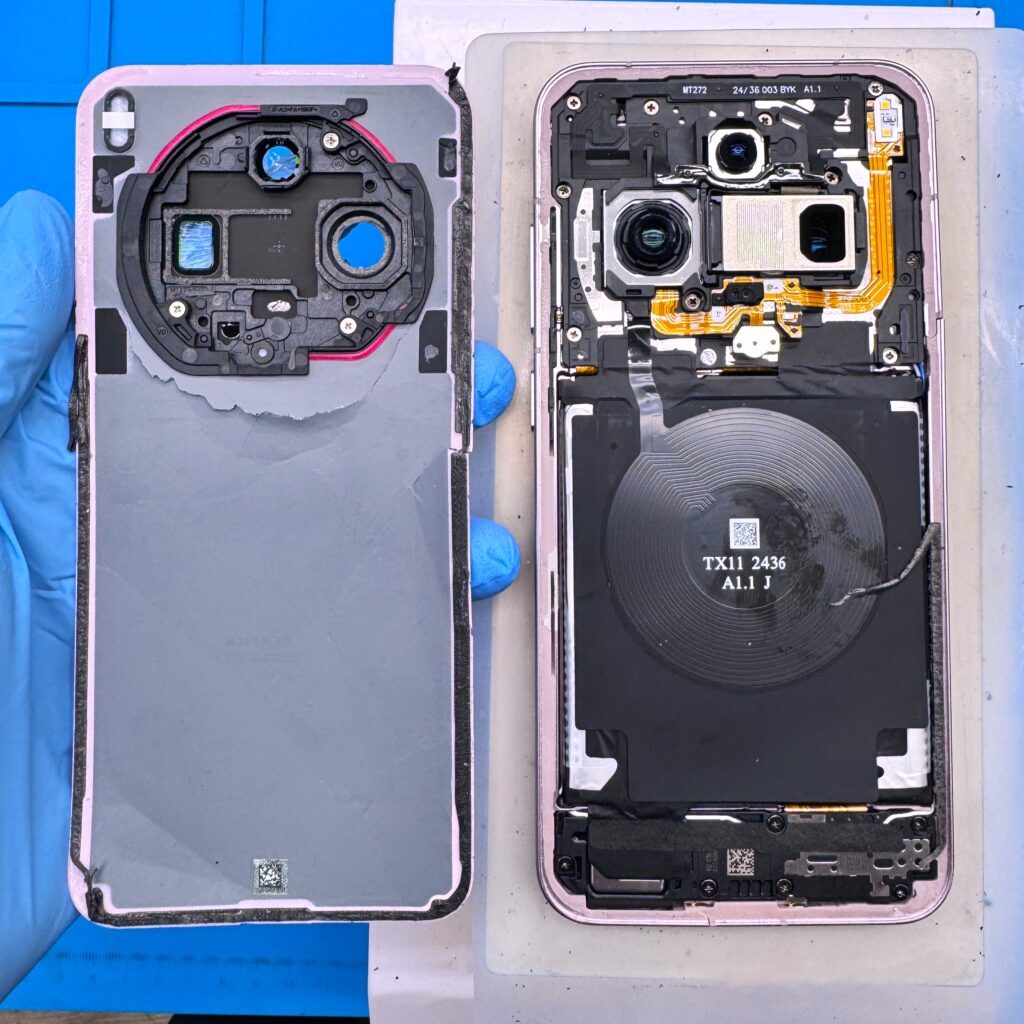

Снимаем заднюю крышку.
Затем материнскую плату, камеры и аккумулятор.

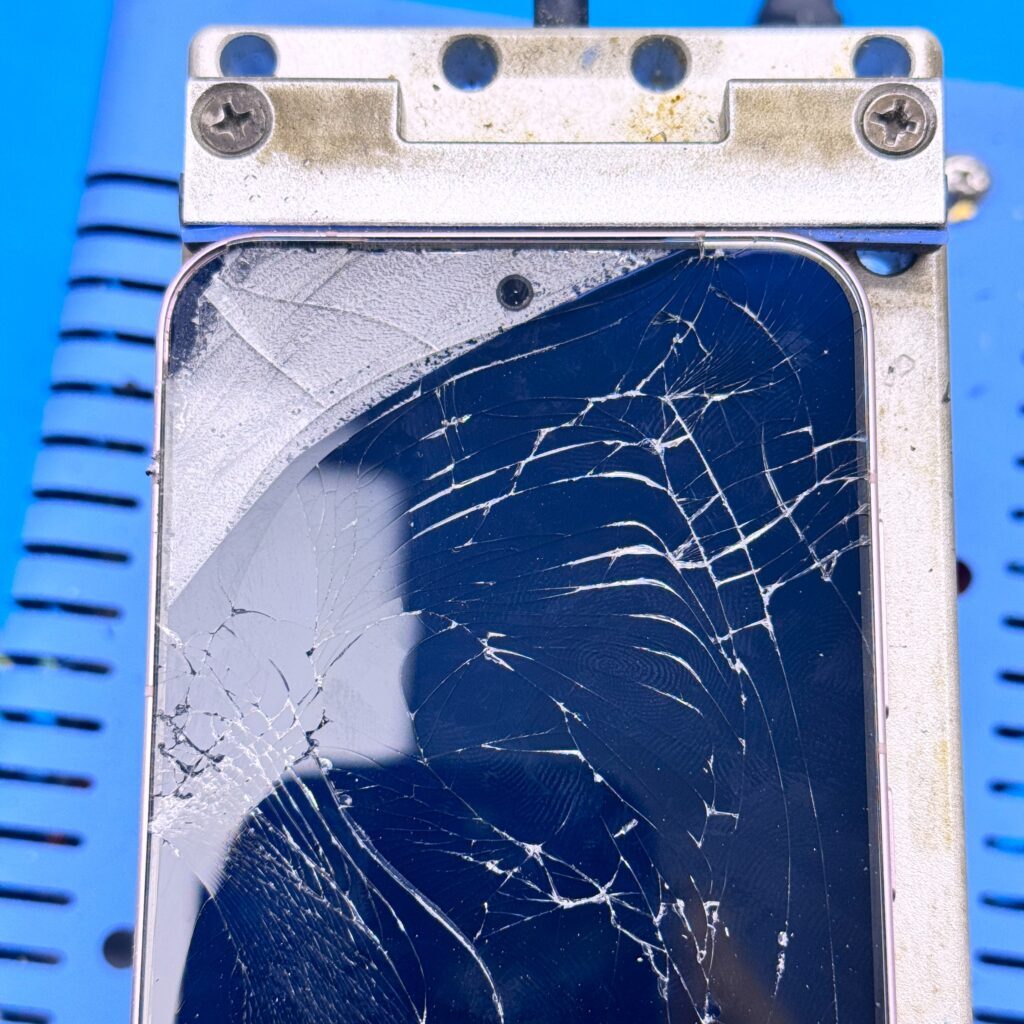

Заводим струну между стеклом и матрицей.
И срезаем разбитое стекло.

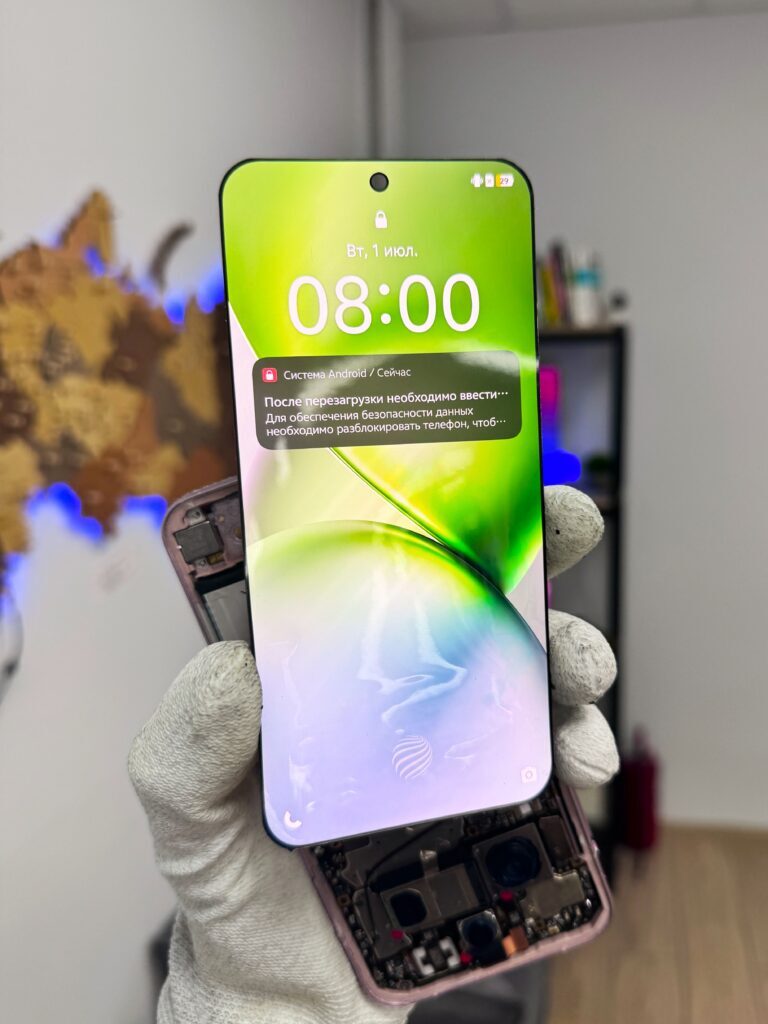

Как видим, ни пятен, ни полос, а значит матрица вполне себе живая, а у меня руки не ниже уровня плеч)
И вроде бы всё работает, но есть одно «но». Поляризационный слой расслоило от изгиба корпуса осколками.
Так что дисплей в мусорку, но если бы его не выгнуло в банан вместе с корпусом, то вполне можно было бы заменить только стекло на дисплее и сэкономить клиенту кучу денег, потому что матрица крайне живучая, но не в этот раз)

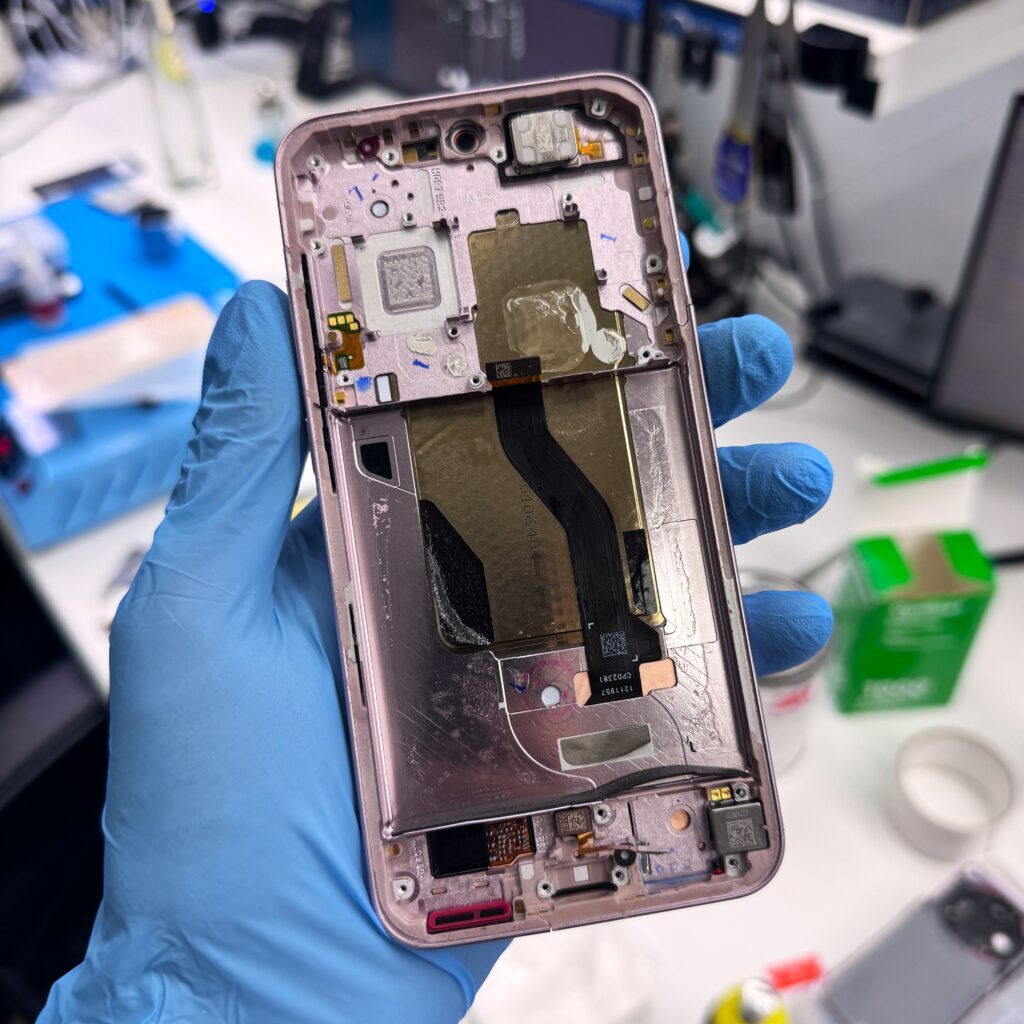

А ко мне тем временем уже приехал новый дисплей с рамкой.

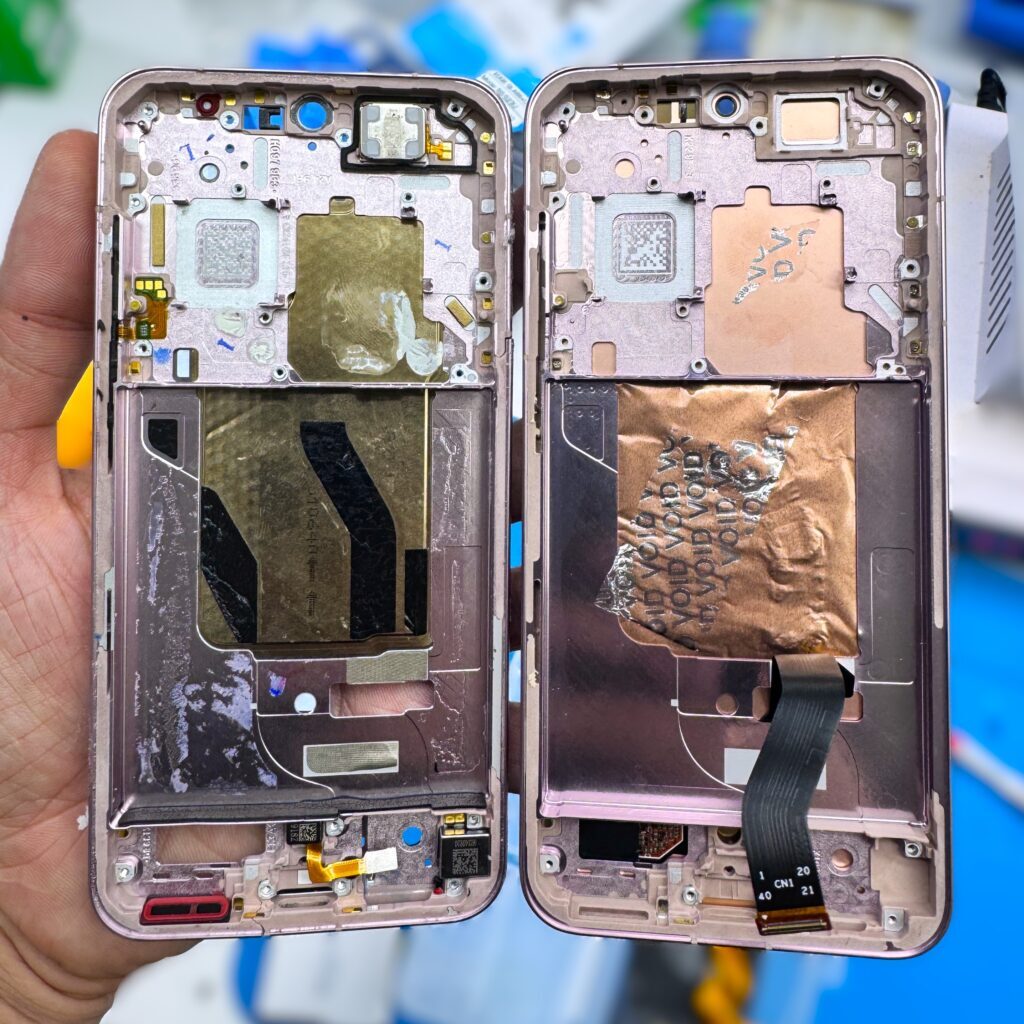

И тут задачка для самых внимательных — что здесь не так?)

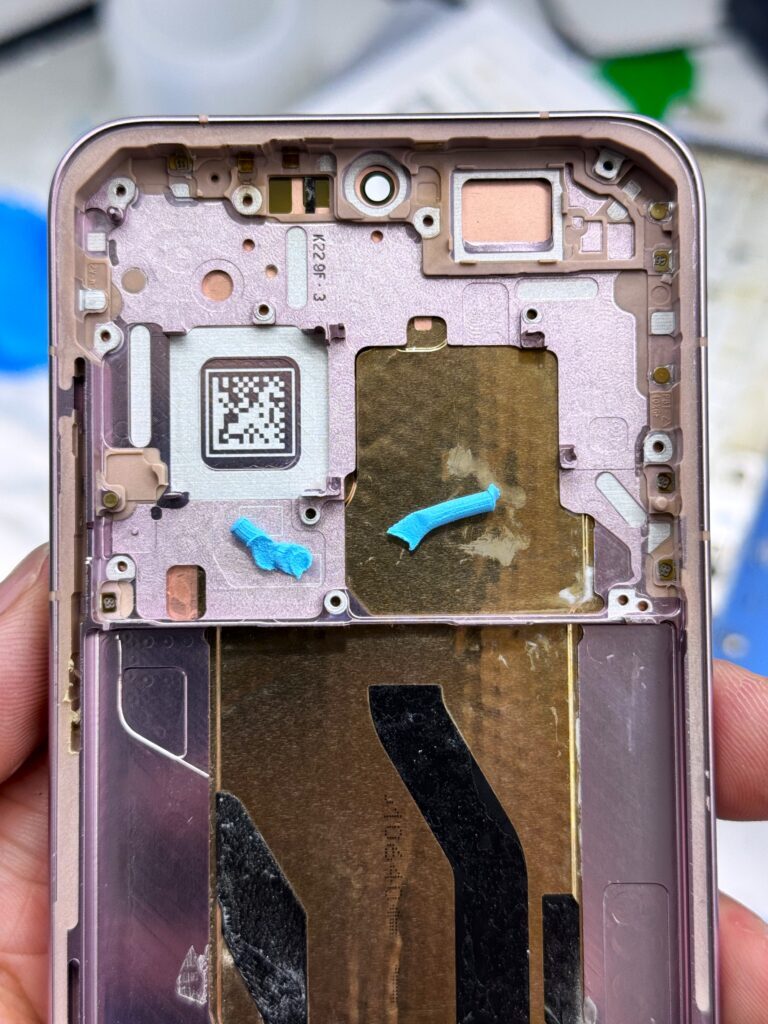

Правильно, на новом дисплее нет испарительной пластины. На её месте просто сквозная дырка прямо до дисплея. Жадные рукожопые китайцы не завезли её в новый корпус, как и кнопки, вибро, отпечаток и динамики, потому что дисплей тупо вклеен вручную в новую раму, а новые рамы поставляют без графитовых стикеров и испарительных пластин. Но китайцам по барабану, и они вклеивают дисплей в раму прям так.
Ставить материнскую плату прямо на дисплей — задача тупая, потому что горячий процессор может просто сжечь дисплей в пиковой нагрузке. Так что испарительную пластину нужно вернуть на место, иначе охлаждения процессора не будет от слова совсем.

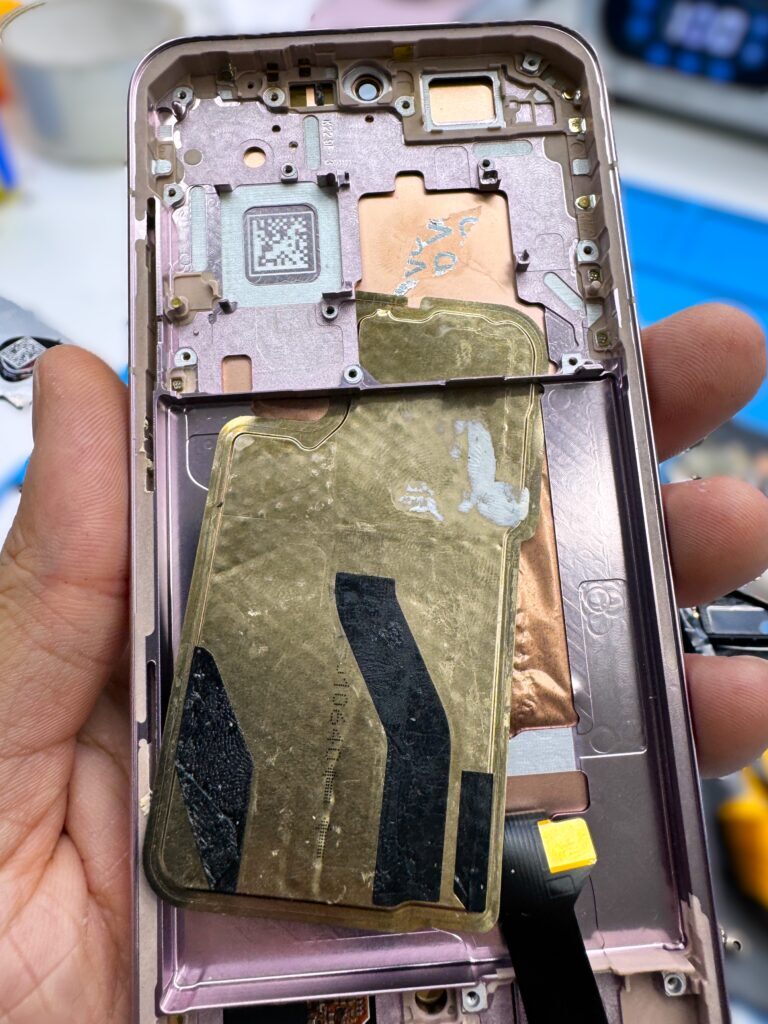

Подливаем изопропил и вставляем испарительную пластину по диагонали.
Затем наносим жидкие термопрокладки с фазовым переходом от Laird, чтобы процессор не перегревался из-за кривой китайской сборки.
Собираем все в новый корпус и чистим линзы камер от мусора.

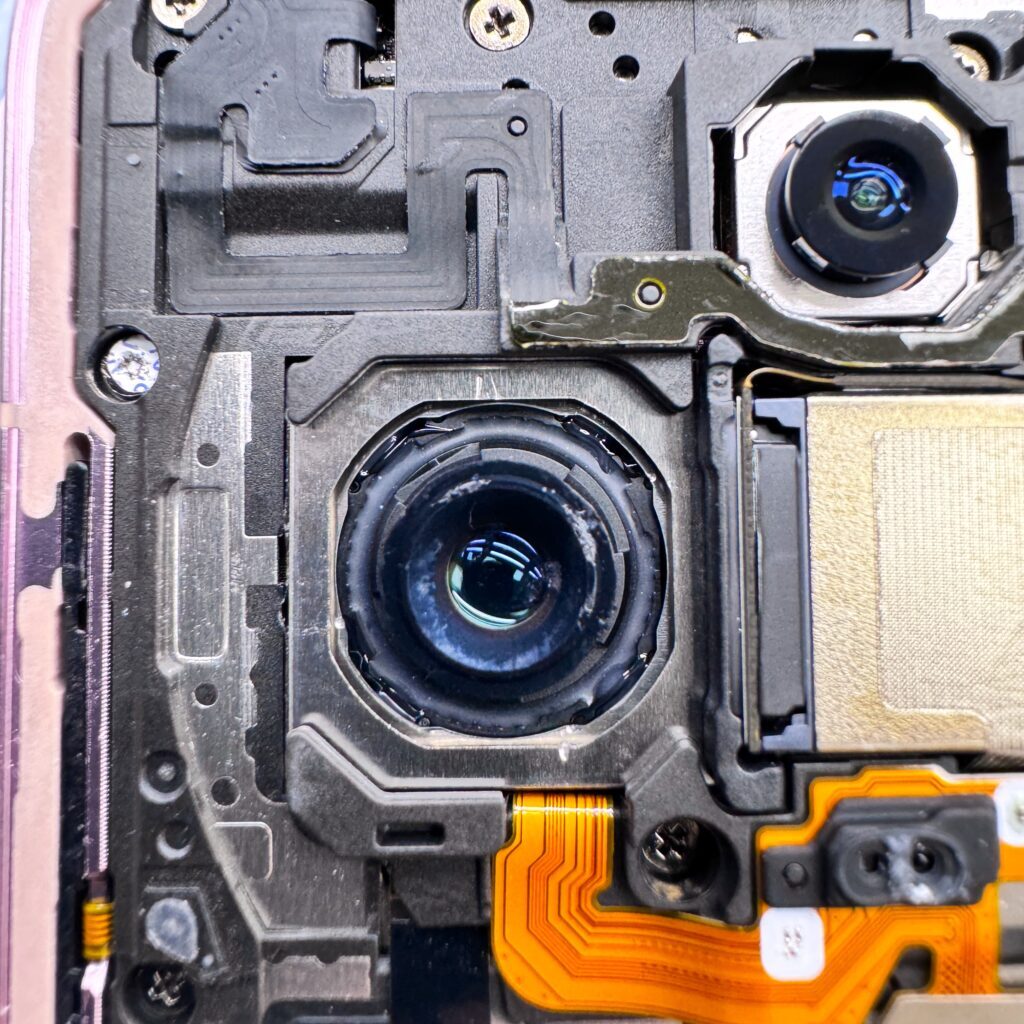

Пластик на камере разбит, но главное, чтобы на самой линзе не было царапин — иначе их будет видно на снимках.
Плюс на камере еще и отвалилась стабилизация от удара.
Поэтому мы смажем камеру специальным гелем, чтобы эта шайтан-машина снова начала фокусироваться.
Затем достаем новую крышку.

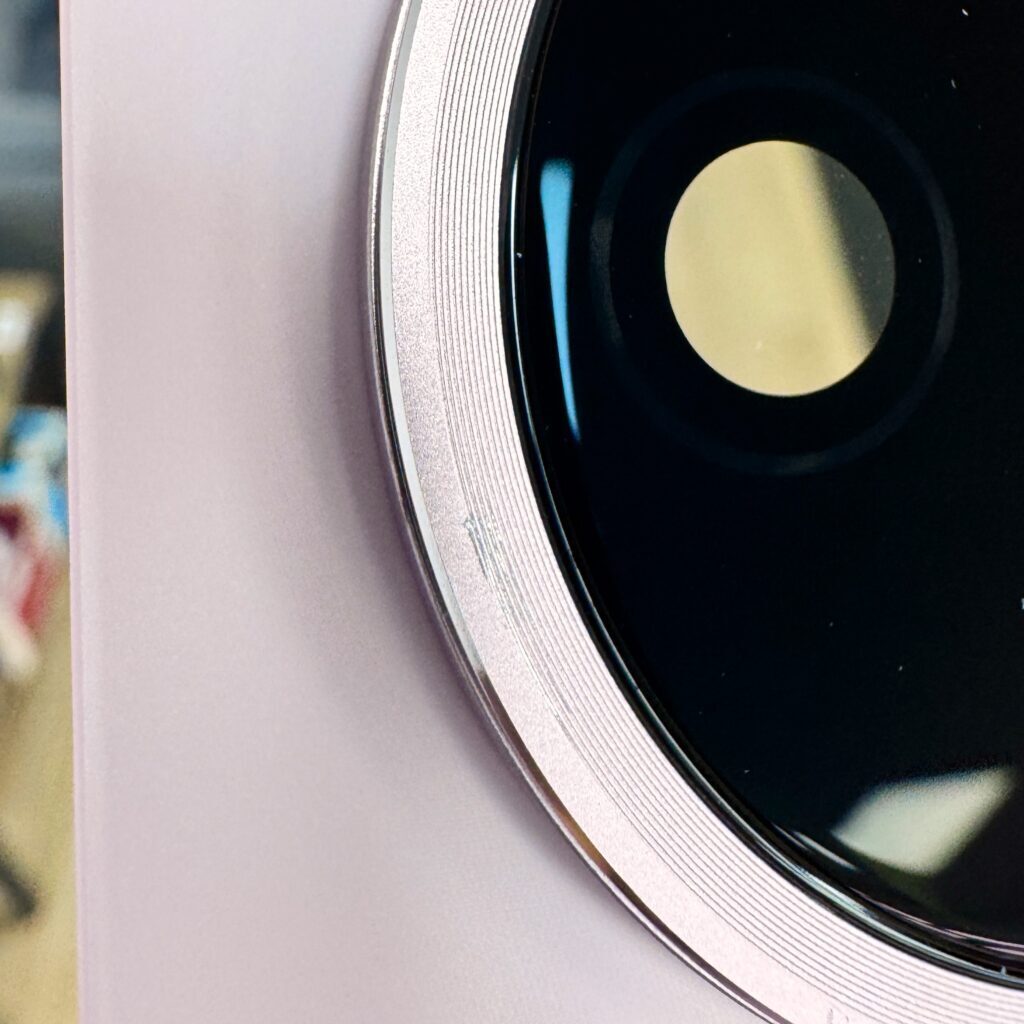

Крышку, естественно, отправили с царапиной, потому что китайцы по-другому не умеют. Но её хотя бы не сильно видно.

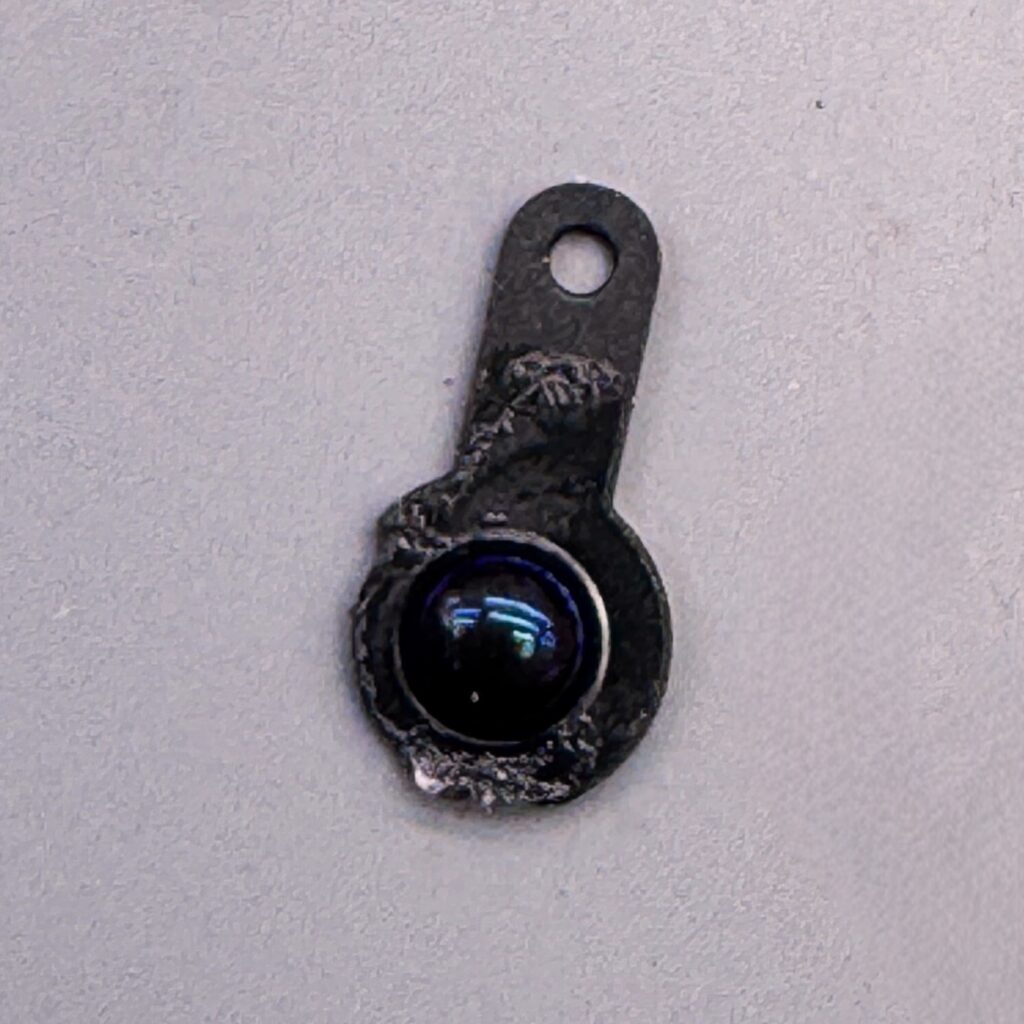

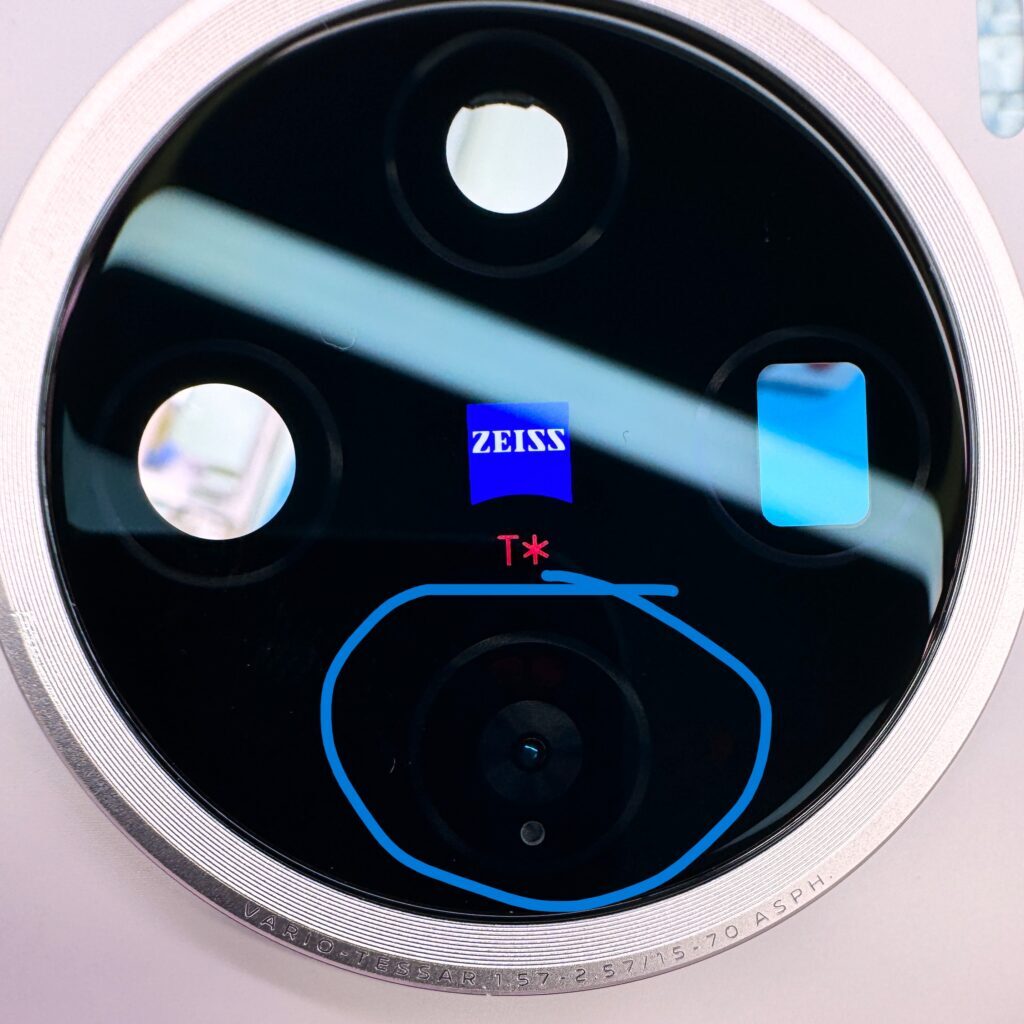

Кстати, вопрос для знатоков — что это такое? Может быть одна из камер?
А вот хрен там, это пластиковый муляж вместо камеры. Я такое только на бюджетках видел, вообще непонятно, зачем это запихнули в флагман.

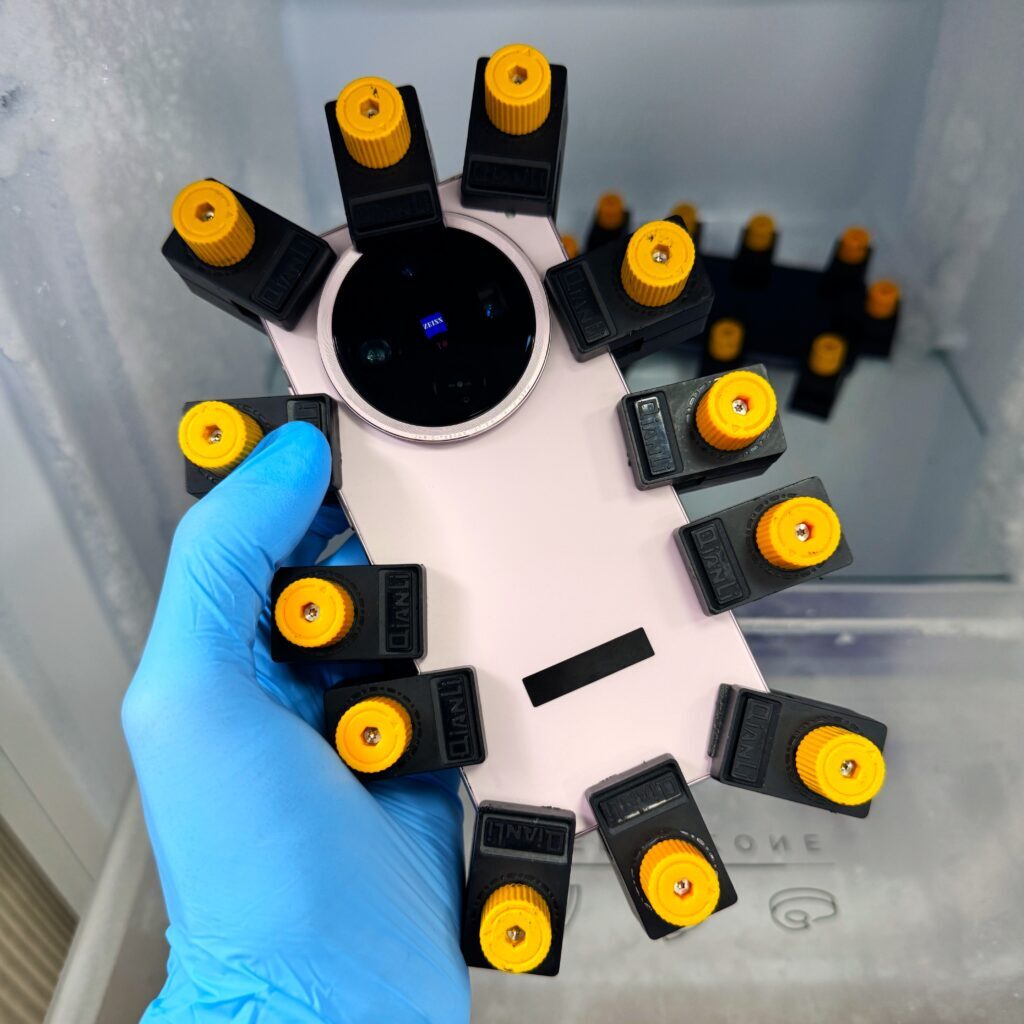

Аккумулятор немного вздулся от удара, но на это добро АКБ в продаже нет, так что придётся клеить крышку на термоклей, потому что крышку на проклейке аккумулятор просто выдавливает и не даёт её закрыться.

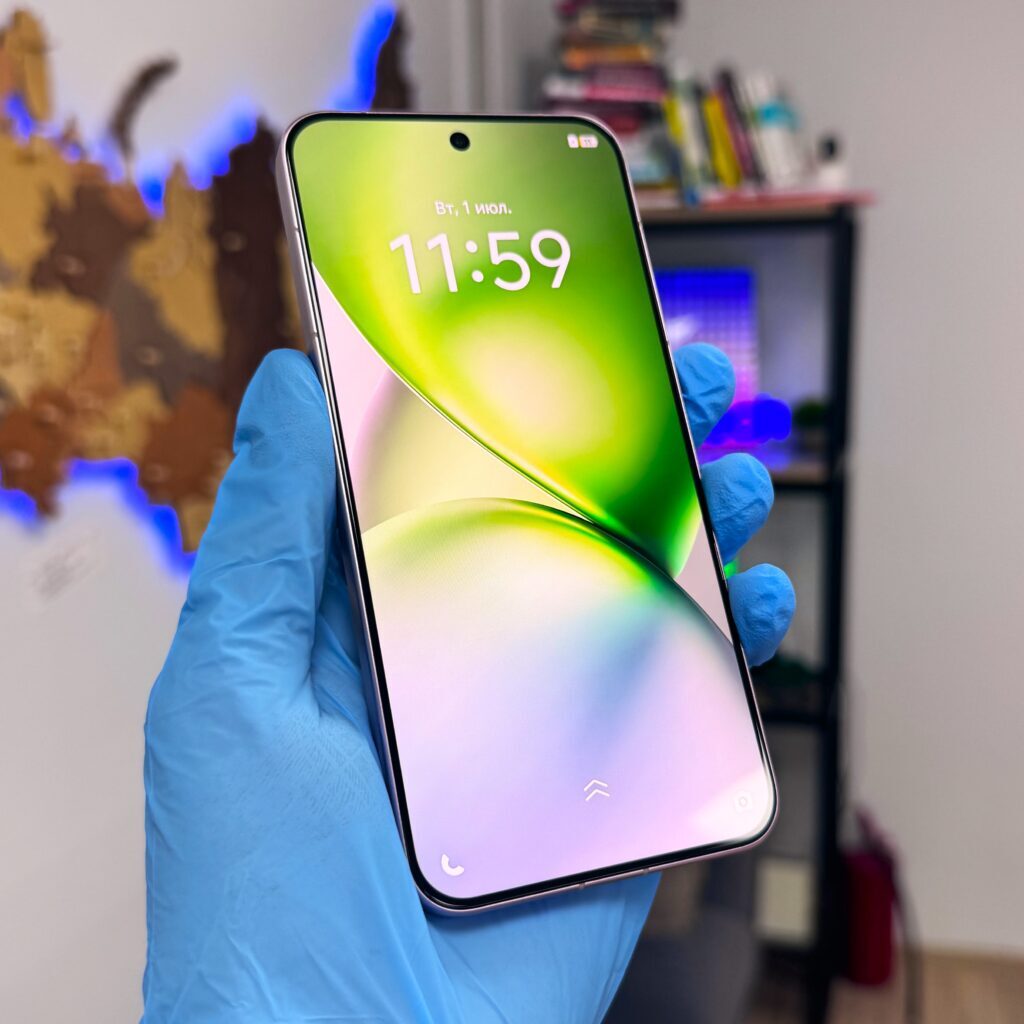

И достаем готового китайца.

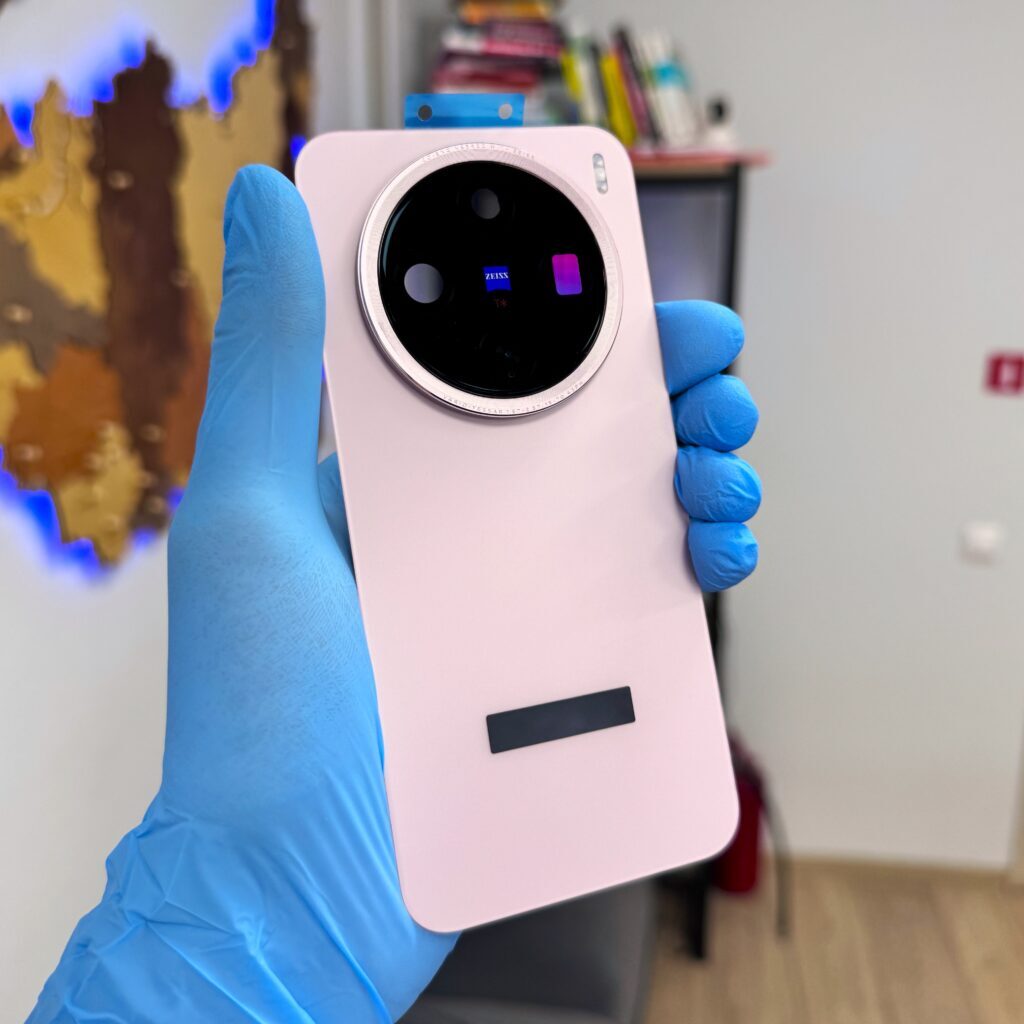

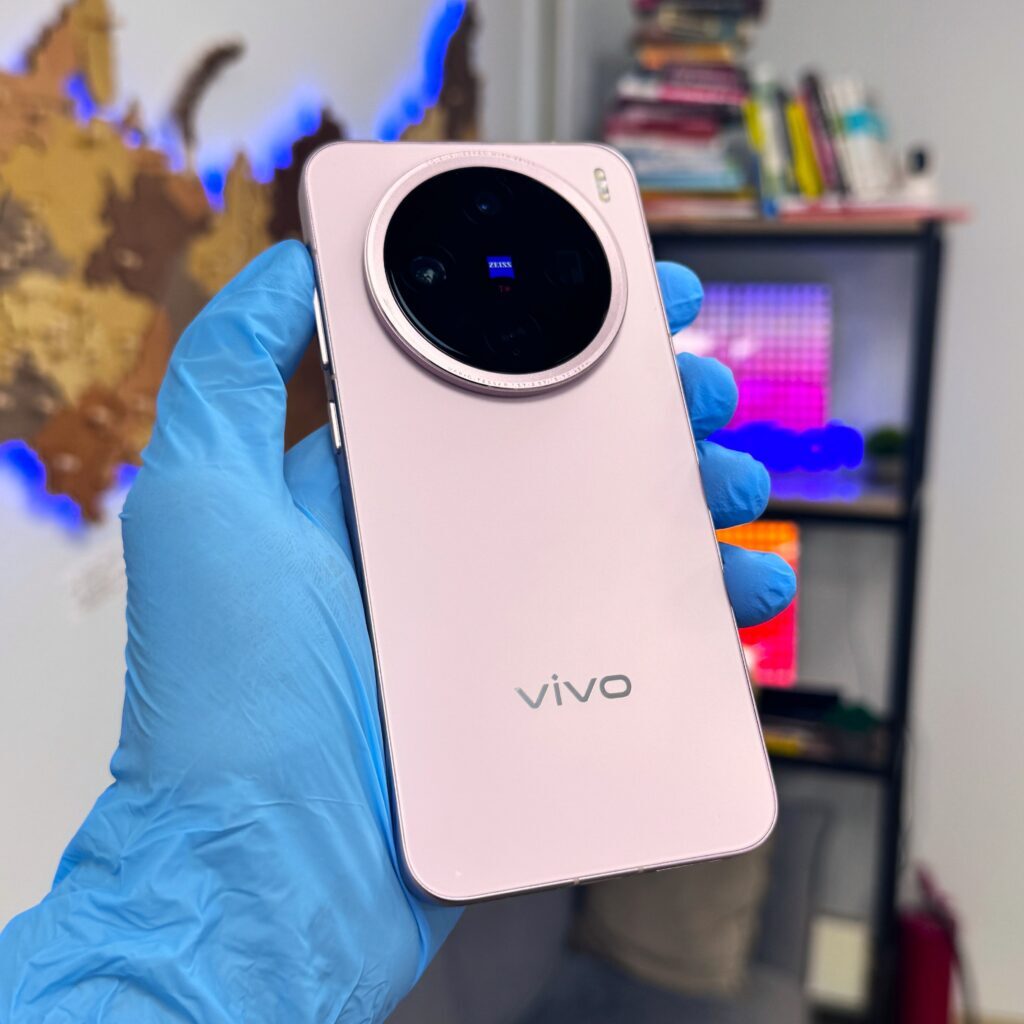

Вот так выглядит сзади.
А самое удивительное — что всё работает, даже снимает нормально, просто неубиваемая трубка.
