Каркасный дом и тепловизор
Достроил наконец дом, утеплил и зашил фасад. Поддерживаю тепло внутри +20 С, в течении периода 21.10 - 21.11.2022. Обогреваю 2мя электроконвекторами мощность по 1кВт с механическим термореле.

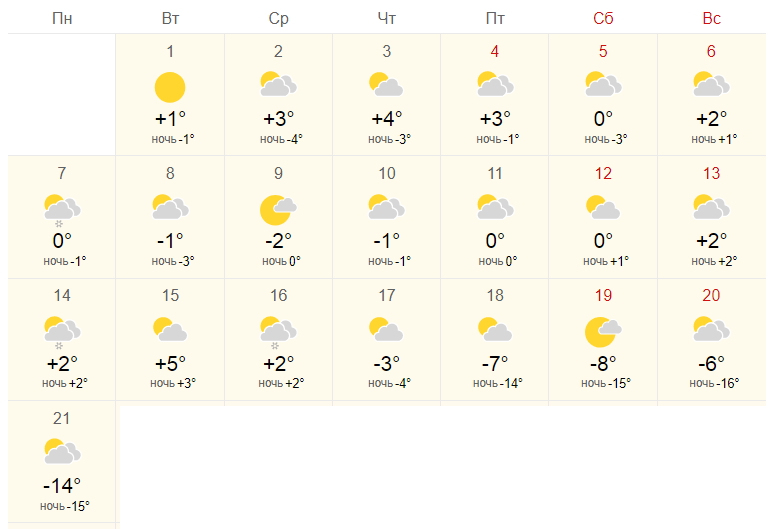

Температура за период на скрине, реально термометр показывал ночью на 5 градусов ниже чем на данных (данные за ноябрь 2022, рис 1).
Данный пост пилю, потому что сам искал хоть как то систематизированную информацию.
Дом: стены 200мм минваты, 150 мм по стойкам, 50 поперек снаружи стоек, сверху мембрана, вент зазор и планкен. Кровля и пол по 250мм, 200 мм между лаг/стропил и 50мм поперечного утепления. (марки ваты и конвекторов не указываю)
Потолок мансадного типа, высота потолка 3,5м, размеры дома 6х7 м, фундамент лента МЗФЛ.
Стекло двухкамерный стеклопакет, формула 4м1-12-4м1-12-4и1, профиль 5ти камерный.
Окно на веранду в пол 6 м2, общая площадь остекления 11,2 м2.
Вентиляция - просто утепленная проходка 110мм, фирменная, сверху с колпаком, обеспечивает при ветре разряжение и вентиляцию - есть заслонка обратного потока, но при ветре не помогает, открывается и вытягивает из дома воздух.
По теплорасчету, теплопотери дома в -20 С должны составлять 1,9кВт в час (без вентиляции, только стены и окна) дверь не в счет, деревянная с утеплением 100мм эппс.
В реальности получается что при -20, температура в доме упала до +16С.
Взял на работе тепловизор, не проф а скорее как игрушка, но все же позволяет представить картину. Было интересно состояние углов как внутри дома так и снаружи.
Температуры воздуха на момент фото -14 С
внутри дома +16 С (по термометру на высоте 1м от пола, ЭТО ВАЖНО!)
Ветра нет
расход ЭЭ за месяц 770кВт (в них входят и чайник и мощный электроинструмент(торцовка, циркулярка, свет, зарядки акб инструмента) стоимость 1кВт = 3,6р
В этом месяце или следующем постараюсь на отдельную фазу переключить обогрев, для полной достоверности.
далее собственно фото, и две бонусные (теплый котик и его лапка)
з.ы. подписи к фото под фото х)))
рис.2 - Вид спереди через открытую веранду, окно высотой 3,5м ширина 2м
рис 3 - 2 кухонных окна (с улицы) (окно слева на скане изнутри дома показано на рис. 6)
рис.4 - вторая сторона дома, вверху видно трубу вентиляции и трубу фанового стояка (пока заглушен), под окном в центре кадра стоит конвектор (внизу будет фото, рис. 8) справа в окне теплая точка - led прожектор
рис.5 - Вид со стороны - стены внешние вроде не светятся, крыша холоднее. на заднем фоне стоят деревья
рис.6 - Одно из окон кухни изнутри дома
рис. 7 - окно с/у
рис. 8 - окно под которым стоит конвектор (см рис.4)
и бонусные
