Камертонный генератор КГ-3600

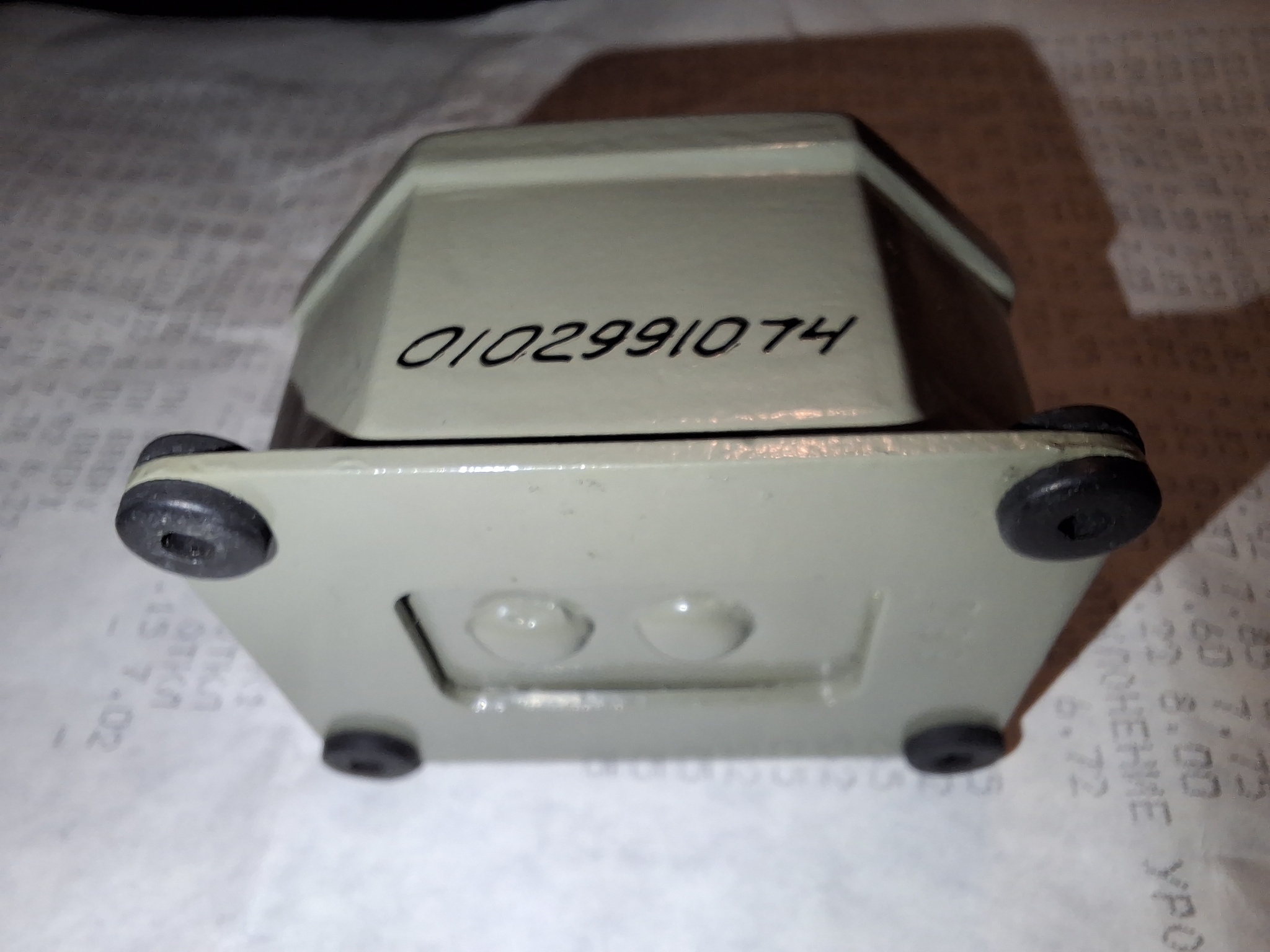

Заполучил генератор в котором частота стабилизируется камертоном. Прибор не больших размеров. Потом вскрою его, если смогу. Внутри должен быть настоящий камертон вилочного типа.

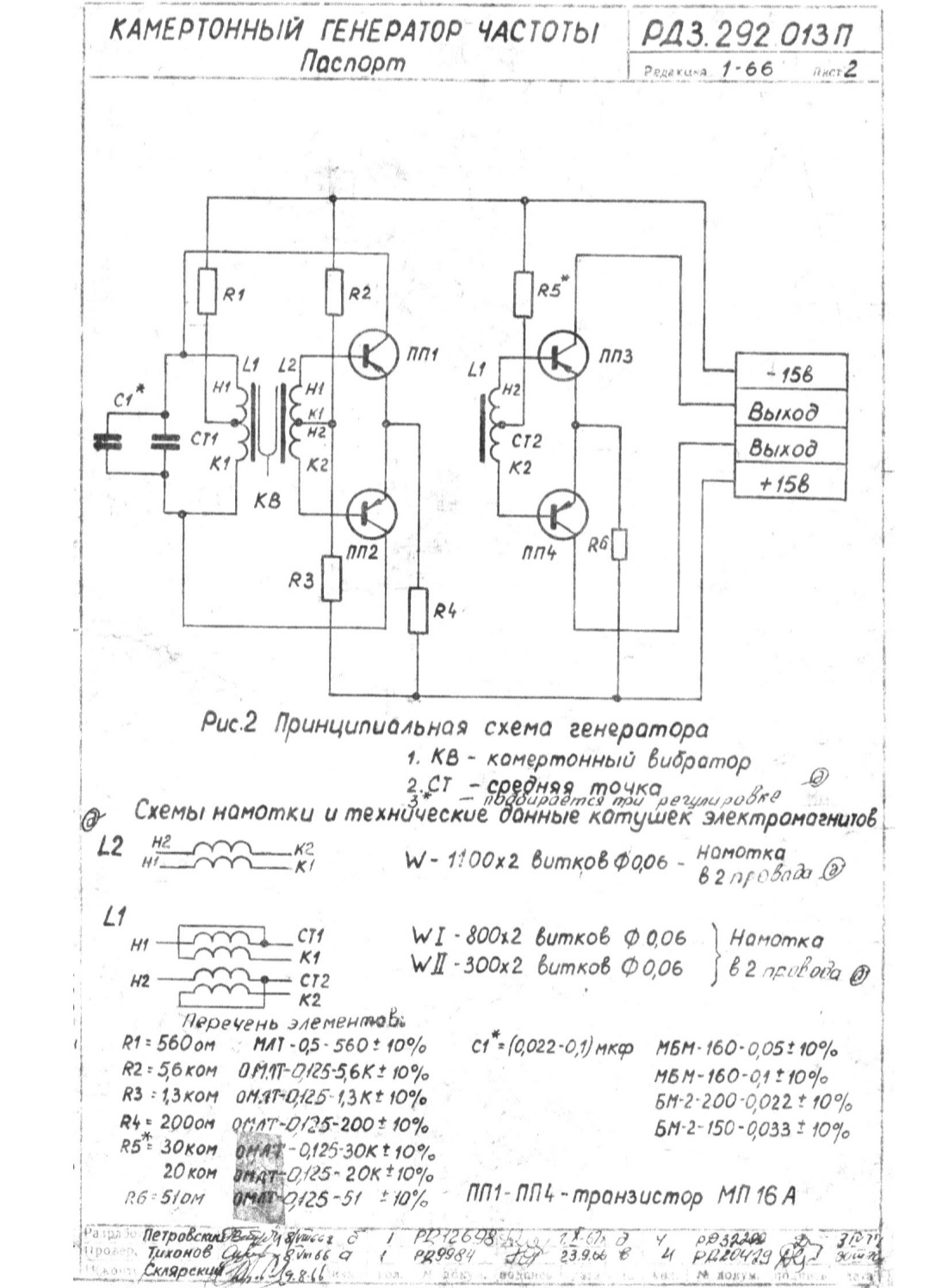

Внутри автогенератор на трансформаторе и четырёх транзисторах МП16А. В зазор сердечника трансформатора установлен камертон. Генератор выполнен на двух транзисторах ПП1 и ПП2. И на двух транзисторах ПП3 и ПП4 выполнен выходной каскад (буфер) генератора. Ниже паспорт генератора с его характеристиками и схемой.

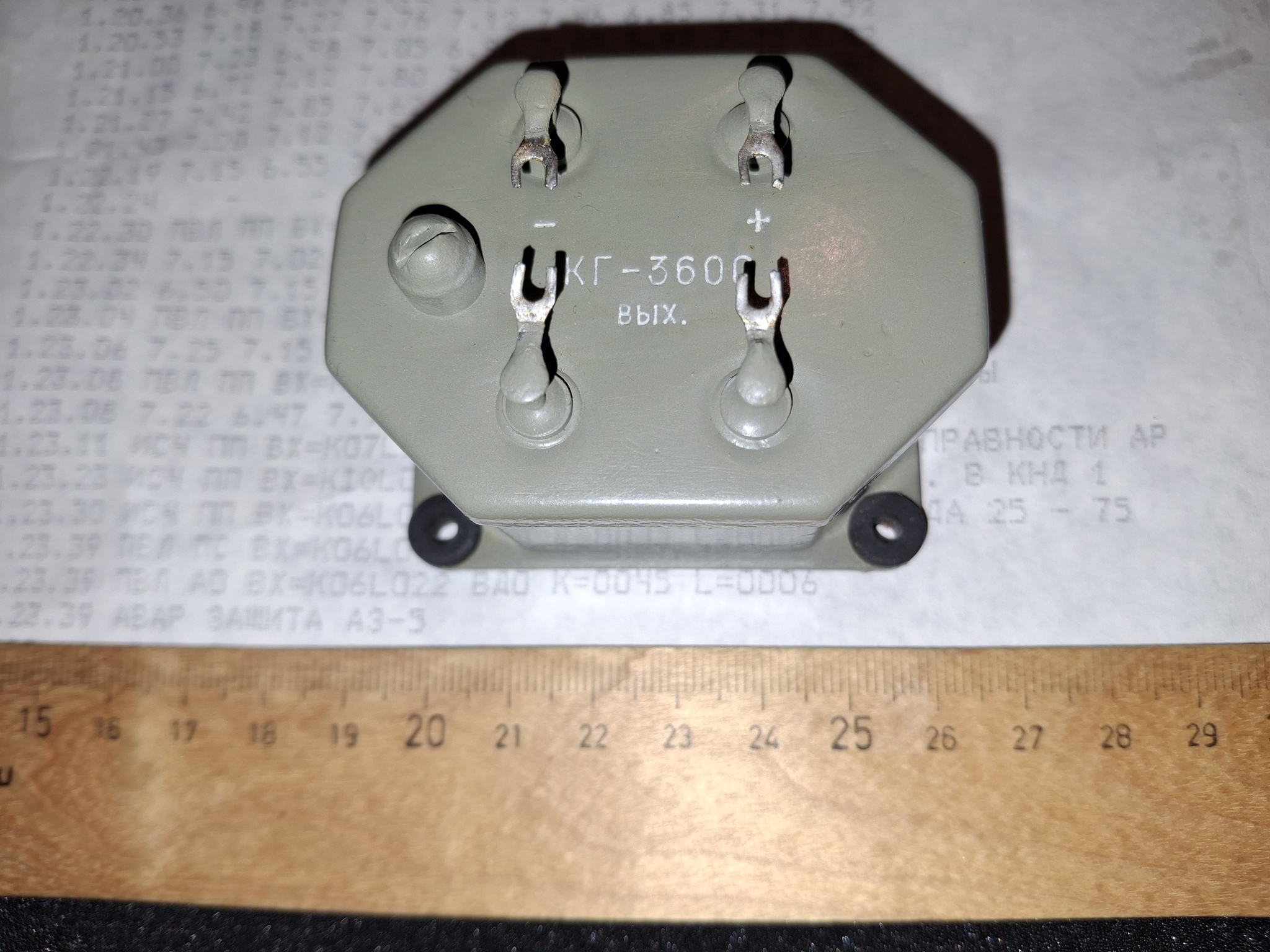

Подключил к генератору нагрузочные резисторы по 1 кОм и подал питание 15 В. На выходе виден меандр. Частота 3.6 кГц, размах почти 30 В.

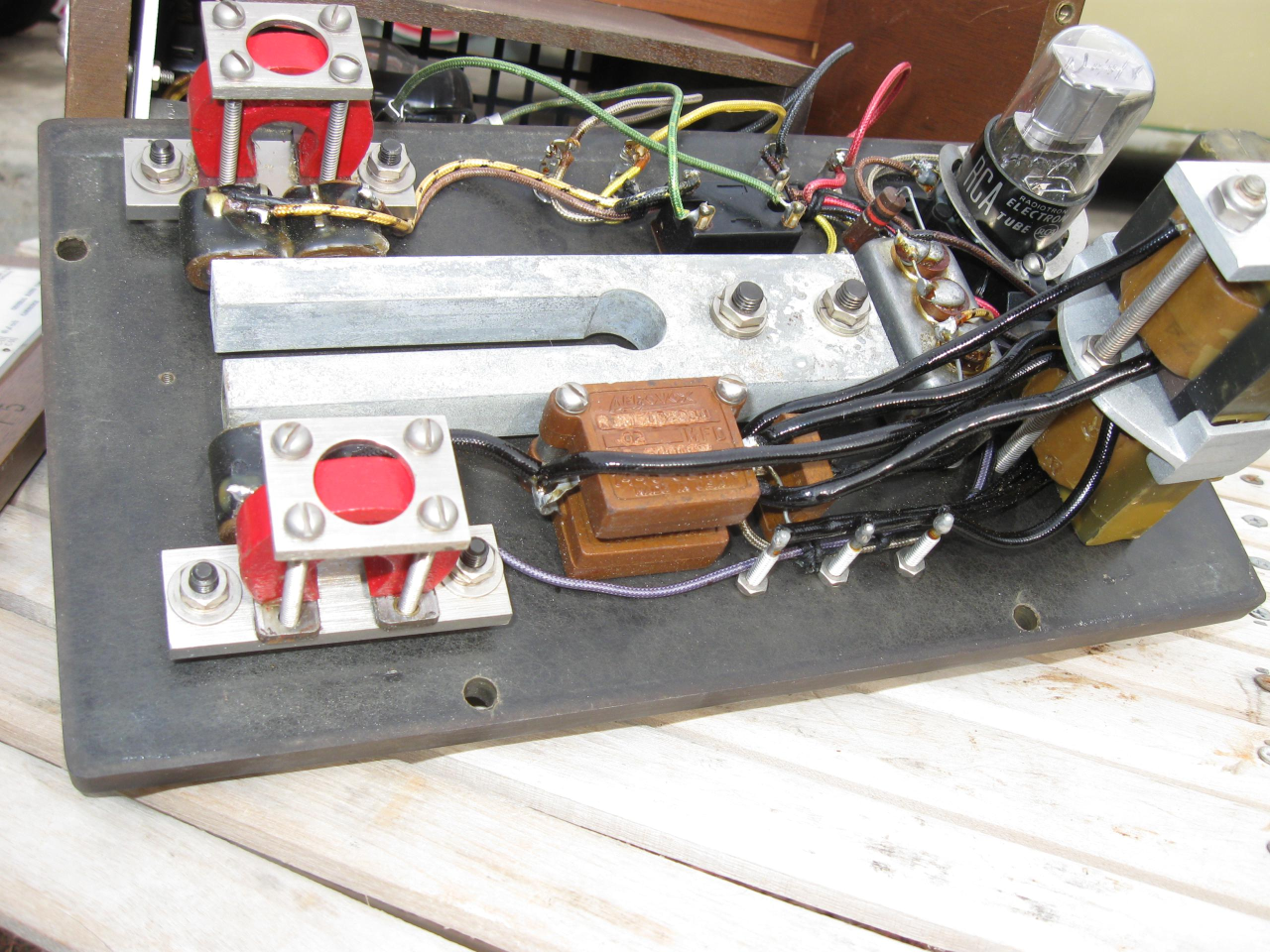

На английском языке находиться как Tuning Fork Oscillator. Например такой на лампе.
