Благодаря этой статье, я успешно заменил штук 10 процессоров. У себя, друзей и знакомых. Сайт где, я ее нашел, его уже нет.
Возможность замены процессора зависит от конкретной модели ноутбука, чипсета (точнее южного моста) и установленного в ноутбук процессора!
Примеры процессоров
Процессоры в корпусе rPGA могут быть заменены в домашних условиях. Процессоры в корпусе fcBGA распаяны на материнской плате ноутбука, их замена возможна только при наличии оборудования для BGA (ball grid array) пайки.
Примеры систем охлаждения ноутбуков с разным тепловым пакетом.
Следует обратить внимание, перед заменой процессора на более мощный, проверьте соответствие системы охлаждения с тепловым пакетом устанавливаемого процессора. Процессор с увеличенным тепловым пакетом (TDP) даст дополнительную нагрузку на блок питания Вашего ноутбука. В таком случае рекомендуется приобрести блок питания с увеличенной мощностью. Также, немалую роль играет количество фаз питания процессора на материнской плате ноутбука. Зачастую, количество фаз соответствует количеству дросселей находящихся возле сокета процессора (не стоит забывать о дросселе, который используется для питания встроенной графики процессора).

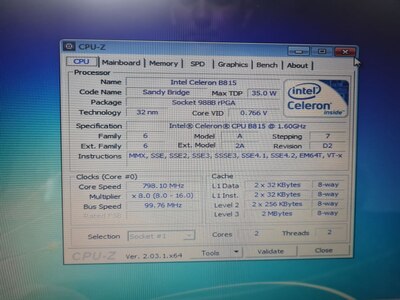

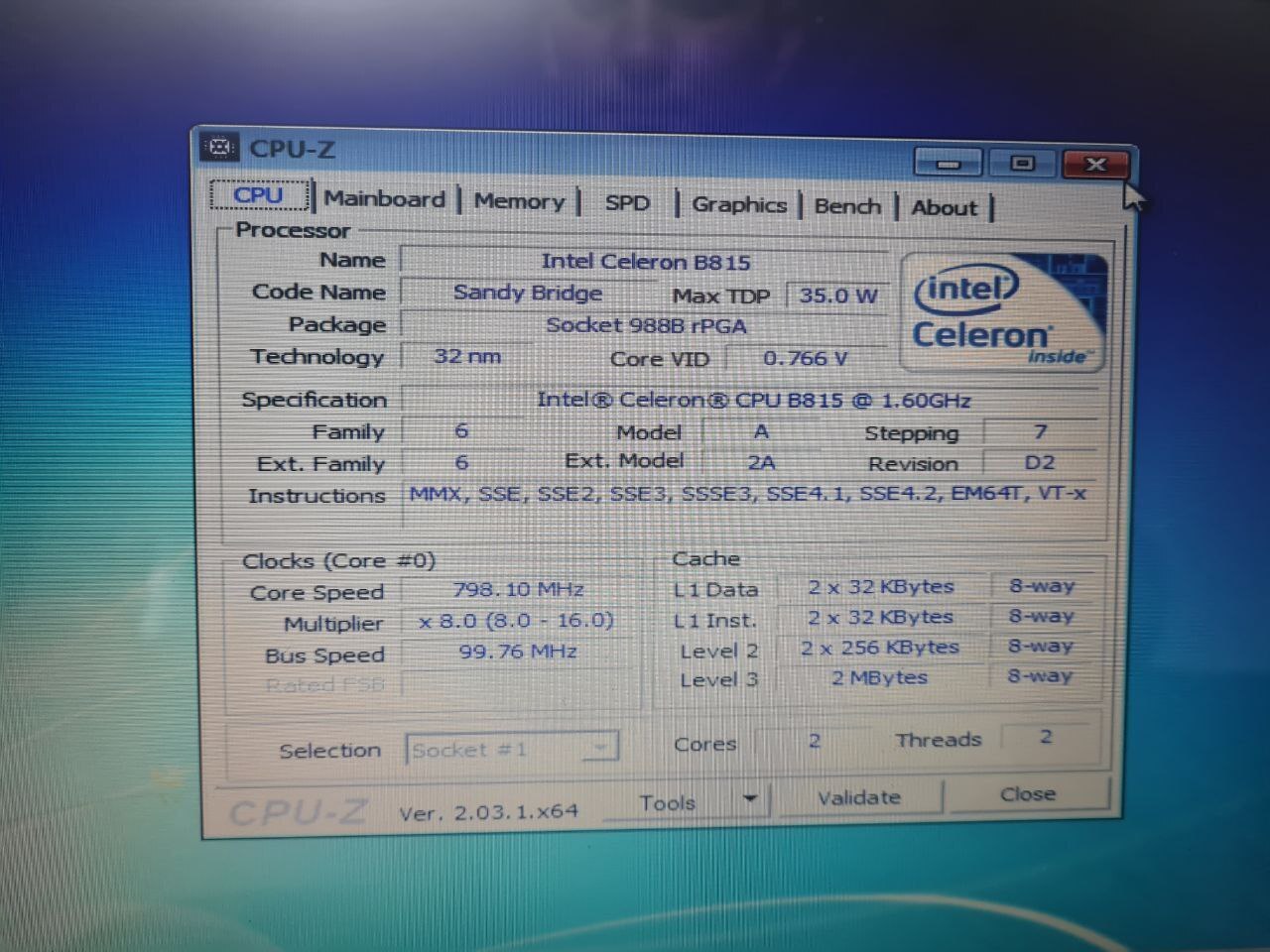

CPU-Z - программа, которая поможет Вам с выбором подходящего процессора.
Обратите внимания, южный мост (Southbridge) чипсет это общее название.

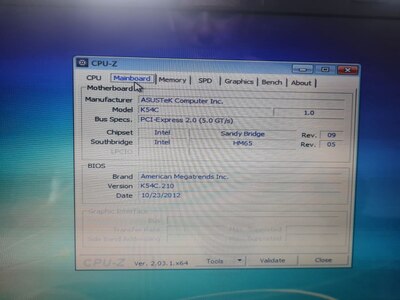

Во вкладке Mainboard (материнская плата) есть раздел Southbridge (южный мост), именно этот параметр нужен для подбора подходящего процессора.
Ниже приведён список взаимозаменяемости процессоров ноутбуков Intel, а также их совместимость на уровне набора микросхем материнской платы.
Список мобильных процессоров Intel® Core™ 1-го поколения
Socket G1 (rPGA988A) под Mobile Intel HM55 Chipset (SLGZS), Intel HM57 Chipset (SLGZR)
Dual Core (32 нм, 35 Вт):
Mobile Celeron P4x00: P4500 (2M Cache, 1.86 GHz), P4600 (2M Cache, 2.00 GHz);
Mobile Pentium P6x00: P6000 (3M Cache, 1.86 GHz), P6100 (3M Cache, 2.00 GHz), P6200 (3M Cache, 2.13 GHz), P6300 (3M Cache, 2.27 GHz);
Core i3-3x0M: i3-330M (3M Cache, 2.13 GHz), i3-350M (3M Cache, 2.26 GHz), i3-370M (3M Cache, 2.40 GHz), i3-380M(3M Cache, 2.53 GHz), i3-390M (3M Cache, 2.66 GHz);
Core i5-xx0M: i5-430M (3M Cache, 2.53 GHz), i5-450M (3M cache, 2.66 GHz), i5-460M (3M Cache, 2.80 GHz), i5-480M (3M Cache, 2.933 GHz), i5-520M (3M Cache, 2.933 GHz), i5-540M (3M Cache, 3.066 GHz), i5-560M (3M Cache, 3.20 GHz), i5-580M (3M Cache, 3.33 GHz);
Core i7-6x0M: i7-620M (4M Cache, 3.333 GHz), i7-640M (4M Cache, 3.46 GHz).
Quad Core (32 нм, 45-55 Вт):
Core i7-xx0(x)M: i7-720QM (6M Cache, 2.80 GHz), i7-740QM (6M Cache, 2.93 GHz), i7-820QM (8M Cache, 3.06 GHz), i7-840QM (8M Cache, 3.20 GHz), i7-920XM (8M Cache, 3.20 GHz), i7-940XM (8M Cache, 3.33 GHz).
Список мобильных процессоров Intel® Core™ 2-го поколения Sandy Bridge Socket G2 (rPGA988B) под Mobile Intel HM65 Chipset (SLJ4P), Intel HM67 Chipset (SLJ4N)
Чипсеты HM65, HM67 не поддерживают 22-нм процессоры третьего поколения под кодовым названием Ivy Bridge!
Single Core (Sandy Bridge, 32 нм, 35 Вт):
Mobile Celeron: B710 (1.5M Cache, 1.60 GHz), B720 (1.5M Cache, 1.70 GHz), B730 (1.5M Cache, 1.80 GHz).
Dual Core (Sandy Bridge, 32 нм, 17-35 Вт):
Mobile Celeron: B800 (2M Cache, 1.50 GHz), B810 (2M Cache, 1.60 GHz), B815 (2M Cache, 1.60 GHz), B820 (2M Cache, 1.70 GHz), B830 (2M Cache, 1.80 GHz), B840 (2M Cache, 1.90 GHz);
Mobile Pentium: B940 (2M Cache, 2.00 GHz), B950 (2M Cache, 2.10 GHz), B960 (2M Cache, 2.20 GHz), B970 (2M Cache, 2.30 GHz), B980 (2M Cache, 2.40 GHz), B987 (2M Cache, 1.50 GHz);
Core i3: 2308M, 2310M (3M Cache, 2.10 GHz), 2312M, 2328M, 2330E, 2330M (3M Cache, 2.20 GHz), 2348M, 2350M, 2370M;
Core i5: 2410M (3M Cache, 2.90 GHz), 2430M (3M Cache, 3.00 GHz), 2450M (3M Cache, 3.10 GHz), 2510E (3M Cache, 3.10 GHz), 2520M (3M Cache, 3.20 GHz), 2540M (3M Cache, 3.30 GHz);
Core i7: 2620M (4M Cache, 3.40 GHz), 2640M (4M Cache, 3.50 GHz).
Quad Core (Sandy Bridge, 32 нм, 45-55 Вт):
Core i7: 2630QM (6M Cache, 2.90 GHz), 2670QM (6M Cache, 3.10 GHz), 2710QE (6M Cache, 3.00 GHz), 2720QM (6M Cache, up to 3.30 GHz), 2760QM (6M Cache, 3.50 GHz), 2820QM (8M Cache, 3.40 GHz), 2860QM (8M Cache, 3.60 GHz).
Список мобильных процессоров Intel® Core™ 2-го и 3-го поколения Sandy Bridge / Ivy Bridge Socket G2 (rPGA988B) под Mobile Intel HM70 Chipset (SJTNV)
Чипсет HM70 не поддерживает процессоры Core™ i3, Core™ i5, Core™ i7! Ноутбук будет выключаться через 30 минут!
У владельцев ноутбуков с HM70 есть возможность замены на HM75, HM76, HM77. После замены ноутбук будет поддерживать процессоры Intel Core i3, Intel Core i5, Intel Core i7.
Single Core (Sandy Bridge, 32 нм, 35 Вт):
Mobile Celeron: B710 (1.5M Cache, 1.60 GHz), B720 (1.5M Cache, 1.70 GHz), B730 (1.5M Cache, 1.80 GHz).
Dual Core (Sandy Bridge, 32 нм, 17-35 Вт):
Mobile Celeron: B800 (2M Cache, 1.50 GHz), B810 (2M Cache, 1.60 GHz), B815 (2M Cache, 1.60 GHz), B820 (2M Cache, 1.70 GHz), B830 (2M Cache, 1.80 GHz), B840 (2M Cache, 1.90 GHz);
Mobile Pentium: B940 (2M Cache, 2.00 GHz), B950 (2M Cache, 2.10 GHz), B960 (2M Cache, 2.20 GHz), B970 (2M Cache, 2.30 GHz), B980 (2M Cache, 2.40 GHz), B987 (2M Cache, 1.50 GHz).
Dual Core (Ivy Bridge, 22 нм, 35 Вт):
Mobile Celeron: 1000M (2M Cache, 1.80 GHz), 1005M (2M Cache, 1.90 GHz), 1020M (2M Cache, 2.10 GHz);
Mobile Pentium: 2020M (2M Cache, 2.40 GHz), 2030M (2M Cache, 2.50 GHz).
Список мобильных процессоров Intel® Core™ 2-го и 3-го поколения Sandy Bridge / Ivy Bridge Socket G2 (rPGA988B) под Mobile Intel HM77 Chipset (SLJ8C), Intel HM76 Chipset (SLJ8E), Intel HM75 Chipset (SLJ8F)
Intel HM76 Chipset и Intel HM75 Chipset не поддерживают процессоры Core i7-3920XM , Core i7-3940XM.
Single Core (Sandy Bridge, 32 нм, 35 Вт):
Mobile Celeron: B710 (1.5M Cache, 1.60 GHz), B720 (1.5M Cache, 1.70 GHz), B730 (1.5M Cache, 1.80 GHz).
Dual Core (Sandy Bridge, 32 нм, 17-35 Вт):
Mobile Celeron: B800 (2M Cache, 1.50 GHz), B810 (2M Cache, 1.60 GHz), B815 (2M Cache, 1.60 GHz), B820 (2M Cache, 1.70 GHz), B830 (2M Cache, 1.80 GHz), B840 (2M Cache, 1.90 GHz);
Mobile Pentium: B940 (2M Cache, 2.00 GHz), B950 (2M Cache, 2.10 GHz), B960 (2M Cache, 2.20 GHz), B970 (2M Cache, 2.30 GHz), B980 (2M Cache, 2.40 GHz), B987 (2M Cache, 1.50 GHz);
Core i3: 2308M, 2310M (3M Cache, 2.10 GHz), 2312M, 2328M, 2330E, 2330M (3M Cache, 2.20 GHz), 2348M, 2350M, 2370M;
Core i5: 2410M (3M Cache, 2.90 GHz), 2430M (3M Cache, 3.00 GHz), 2450M (3M Cache, 3.10 GHz), 2510E (3M Cache, 3.10 GHz), 2520M (3M Cache, 3.20 GHz), 2540M (3M Cache, 3.30 GHz);
Core i7: 2620M (4M Cache, 3.40 GHz), 2640M (4M Cache, 3.50 GHz).
Dual Core (Ivy Bridge, 22 нм, 35 Вт):
Mobile Celeron: 1000M (2M Cache, 1.80 GHz), 1005M (2M Cache, 1.90 GHz), 1020M (2M Cache, 2.10 GHz);
Mobile Pentium: 2020M (2M Cache, 2.40 GHz), 2030M (2M Cache, 2.50 GHz);
Core i3: 3110M (3M Cache, 2.40 GHz), 3120ME (3M Cache, 2.40 GHz), 3120M (3M Cache, 2.50 GHz), 3130M (3M Cache, 2.60 GHz);
Core i5: 3210M (3M Cache, 3.10 GHz), 3230M (3M Cache, 3.20 GHz), 3320M (3M Cache, 3.30 GHz), 3340M (3M Cache, 3.40 GHz), 3360M (3M Cache, 3.50 GHz), 3380M (3M Cache, 3.60 GHz);
Core i7: 3520M (4M Cache, 3.60 GHz), 3540M (4M Cache, 3.70 GHz).
Quad Core (Sandy Bridge, 32 нм, 40-55 Вт):
Core i7: 2630QM (6M Cache, 2.90 GHz), 2670QM (6M Cache, 3.10 GHz), 2710QE (6M Cache, 3.00 GHz), 2720QM (6M Cache, up to 3.30 GHz), 2760QM (6M Cache, 3.50 GHz), 2820QM (8M Cache, 3.40 GHz), 2860QM (8M Cache, 3.60 GHz), 2920XM (8M Cache, 3.50 GHz), 2960XM (8M Cache, 3.70 GHz).
Quad Core (Ivy Bridge, 22 нм, 35-55 Вт):
Core i7: 3610QM (6M Cache, 3.30 GHz), 3612QM (6M Cache, 3.10 GHz), 3630QM (6M Cache, 3.40 GHz), 3632QM (6M Cache, 3.20 GHz), 3720QM (6M Cache, 3.60 GHz), 3740QM, 3820QM (8M Cache, 3.70 GHz), 3840QM (8M Cache, 3.80 GHz), 3920XM (8M Cache, 3.80 GHz), 3940XM (8M Cache, 3.90 GHz).
Список мобильных процессоров Intel® Core™ 4-го поколения Haswell Socket G3 (rPGA 946B/947, FCPGA 946) под Intel HM87 Chipset (SR17D), Intel HM86 Chipset (SR17E)
Dual Core (Haswell, 22 нм, 37 Вт):
Mobile Celeron 2950M (2M Cache, 2 GHz);
Mobile Pentium 3550M (2M Cache, 2.3 GHz);
Core i3: 4000M (3M Cache, 2.4 GHz), 4100M (3M Cache, 2.5 GHz);
Core i5: 4000M (3M Cache, 2.5 GHz), 4300M (3M Cache, 2.6 GHz), 4330M (3M Cache, 2.8 GHz);
Core i7: 4600M (4M Cache, 2.9 GHz).
Dual Core (Haswell Refresh, 22 нм, 37 Вт):
Mobile Celeron 2970M (2M Cache, 2.2 GHz);
Mobile Pentium 3560M (2M Cache, 2.4 GHz);
Core i3: 4010M (3M Cache, 2.5 GHz), 4110M (3M Cache, 2.6 GHz);
Core i5: 4210M (3M Cache, 2.6 GHz), 4310M (3M Cache, 2.7 GHz), 4340M (3M Cache, 2.9 GHz);
Core i7: 4610M (4M Cache, 3 GHz).
Quad Core (Haswell, 22 нм, 37-57 Вт):
Core i7: 4700MQ (6M Cache, 2.4 GHz), 4702MQ (6M Cache, 2.2 GHz), 4800MQ (6M Cache, 2.7 GHz), 4900MQ (8M Cache, 2.8 GHz), 4930MX (8M Cache, 3 GHz).
Quad Core (Haswell Refresh, 22 нм, 37-57 Вт):
Core i7: 4710MQ (6M Cache, 2.5 GHz), 4712MQ (6M Cache, 2.3 GHz), 4810MQ (6M Cache, 2.8 GHz), 4910MQ (8M Cache, 2.9 GHz), 4940MX (8M Cache, 3.1 GHz).
Начиная с архитектуры Broadwell (5-е поколение) компания Intel® производит мобильные процессоры только в BGA-корпусе (не используют сокет, процессоры распаиваются непосредственно на материнской плате). По этой причине возможность замены BGA процессоров в домашних условиях отсутствует.
Замена ноутбучных процессоров с индексами: "U" (например i5-7200U), "N" (напр. Pentium N3710) невозможна. Эти процессоры производятся только в корпусе BGA.
Источник заблокирован. Возможно дополню статью.
