Инструкция по созданию 3д модели чехла
3д принтер, по сути, это неограниченные возможности, которые при наличии прямых рук, можно реализовать.
Купил я себе Huawei P60, ну и думаю, а сделаю ка я себе по приколу чехол, полиуретан (он же тпу) у меня есть, принтер есть, осталось сделать модель и в бой.
Проблемы: нет сканера, сложная геометрия, полный 0 в такого рода проектах, и овощ в моделировании
Плюсы: у меня печеньки
"Хватит ныть" сказал я себе, намотал сопли на кулак, и пошел гуглить, повезло, первый же видос на ютубе, шестилетней давности, и чел делает во фьюжене.
Ну я полтора часа поизучал, и приступил к работе.
Берëм телефон, фотографируем перпендикулярно к каждой грани, и кидаем на ПК.
Заходим в компас (инструкция к компасу, потому что я в нëм работаю)
Создаем эскиз, добавляем фото, и обводим, сначала заднюю панель

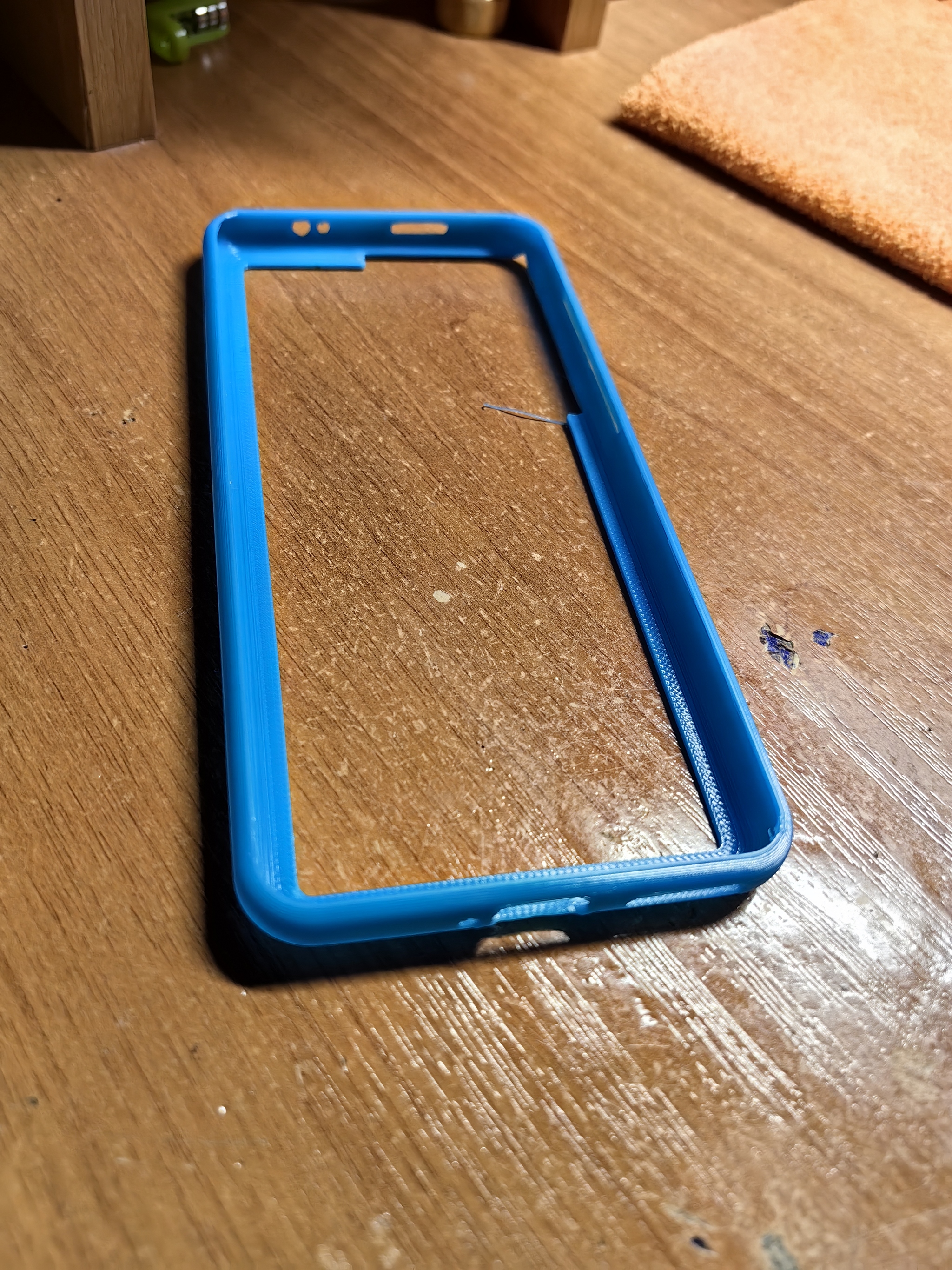

Отлично, у нас есть контур, теперь, берем создаем эскиз в плоскости перпендикулярной нашему контуру. Обводим любой из торцов. Отлично, это наш бортик. Сохраняем. Заходим в "Элемент выдавливания", далее " Выдавливание по траектории", выбираем наш контур за траекторию, нажимаем галочку. Найс, теперь у нас есть по сути, чехол бампер.

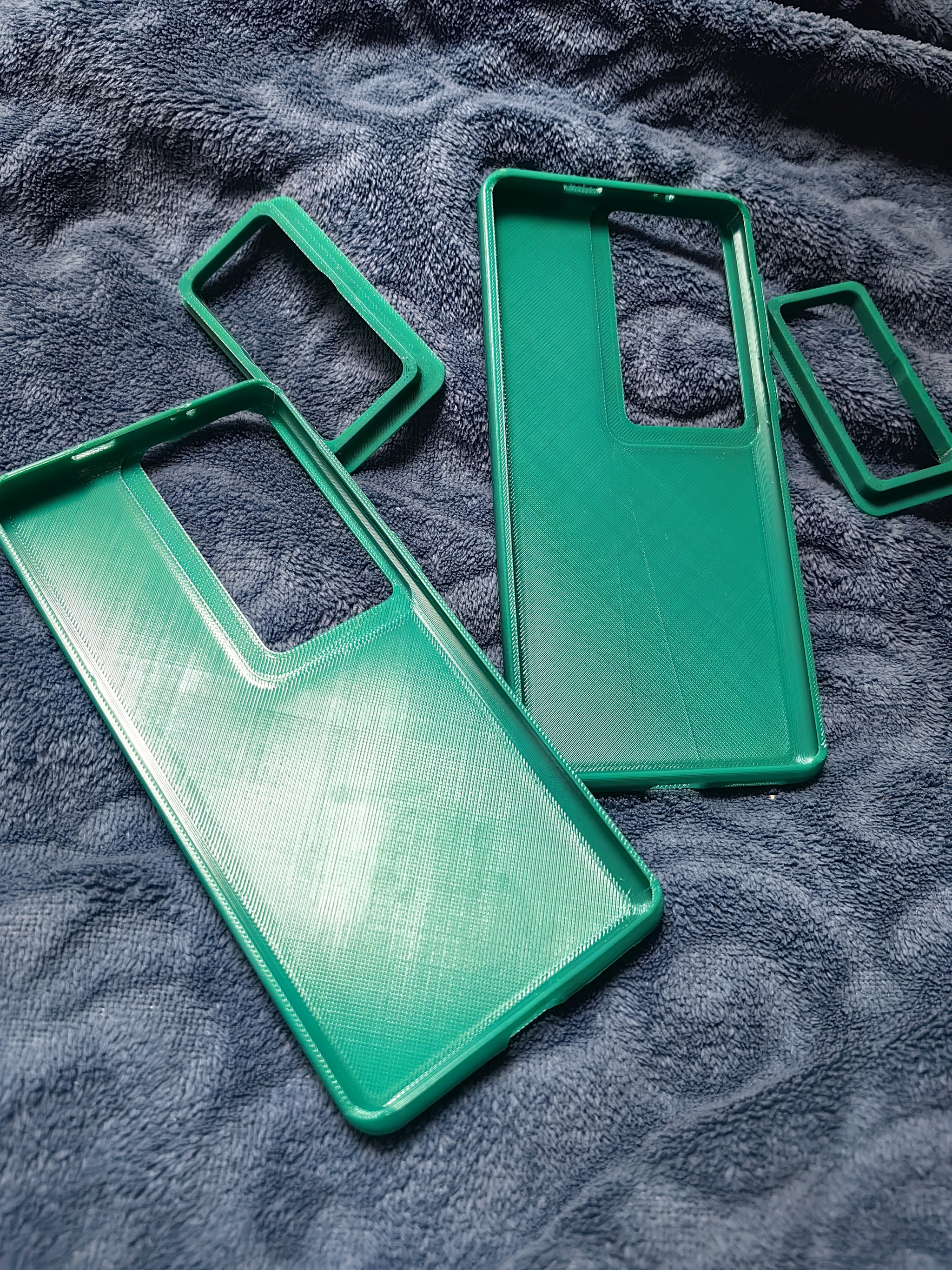

Теперь подгоны кнопок и отверстий, долго, нудно, убьëте два вечера и 4-5 пробников из птег/пла. Потом, подогнав размеры, и поняв что чехол у нас из тпу налезет.
Идем к следующему этапу, в данном случае вырез кнопок, внутри делаем мини вырез, я делал около 0.3 мм, для кнопок. И снаружи, мы делаем кнопки +- по фото. У меня получилось. И да, если хотите чтобы кнопки нажимались, надо вырезать прямоугольники высотой 0.1 мм сверху и снизу кнопок.
Как сделать дно? Честно говоря, я овощ в моделировании, мб есть инструмент по сшиванию, но я тупо выдавил прямоугольник.

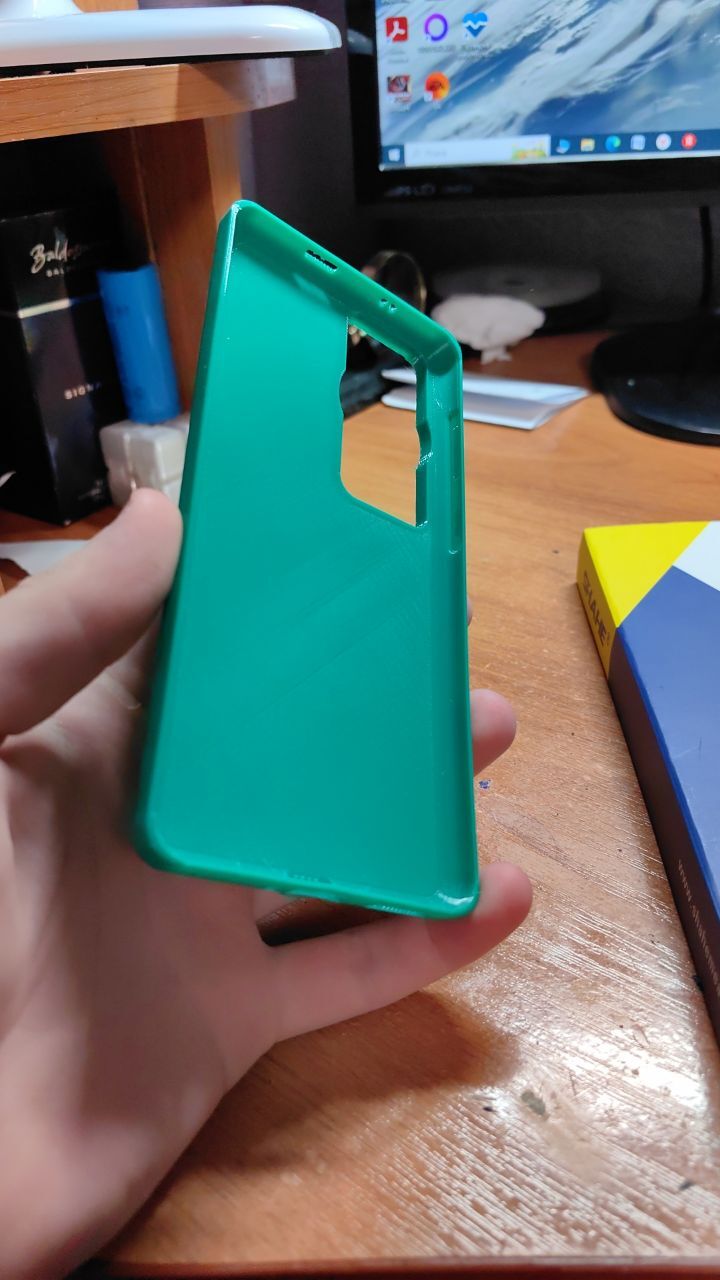

И по сути всë, пару подгонов из тпу вуаля, третий уже хоть на продажу😁
Криво косо, но выкладываю всякое в тг:https://t.me/Z_CODE_3D
