Проблема следущаа эл. книга PocketBook 515 не подаёт признаков жизни.
Завис на экране прошивки. На кнопку включения не реагирует ( индикатор не загорается) проверила аккумулятор все норм, заряд аккумулятора тоже идёт.

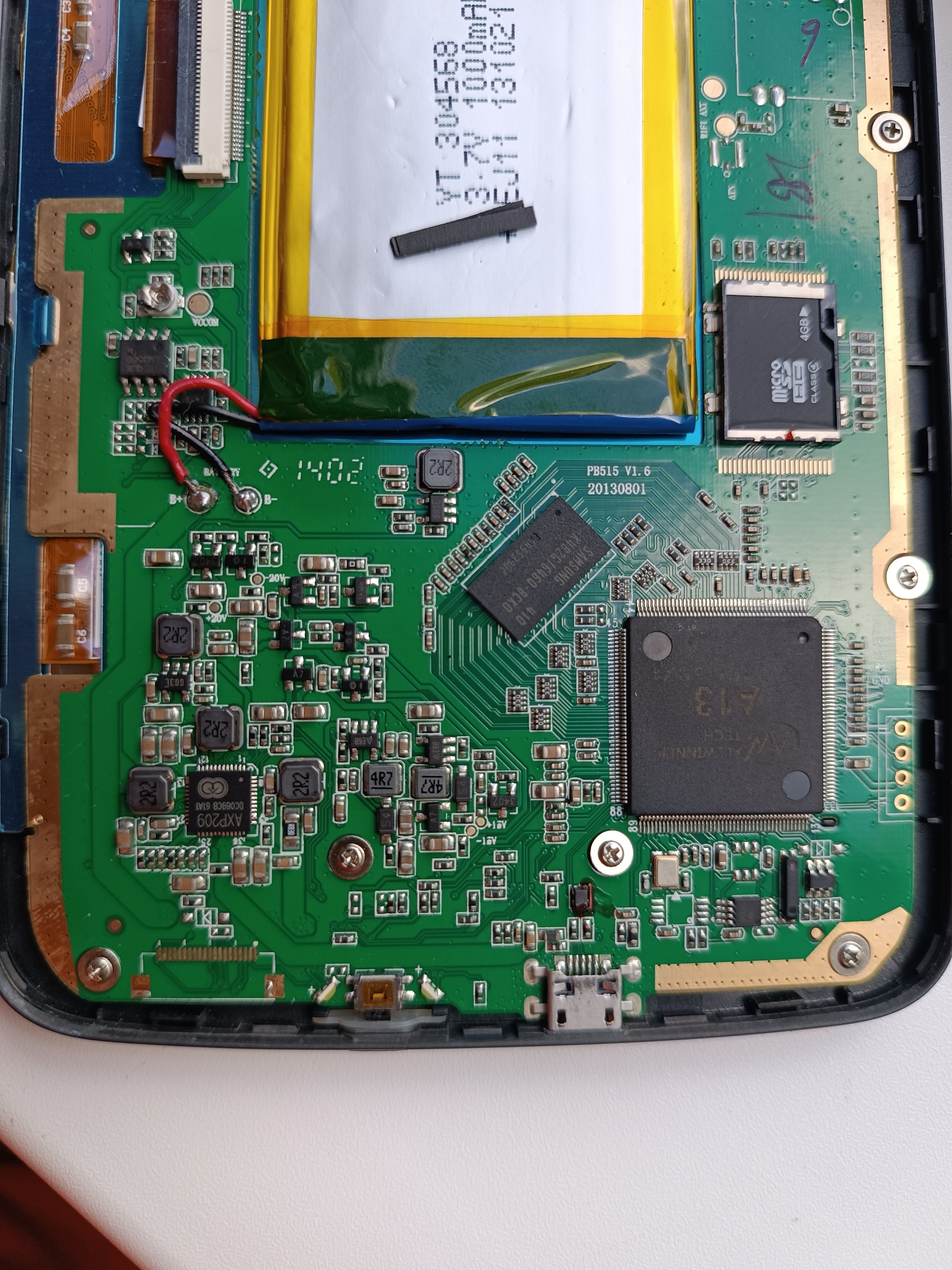

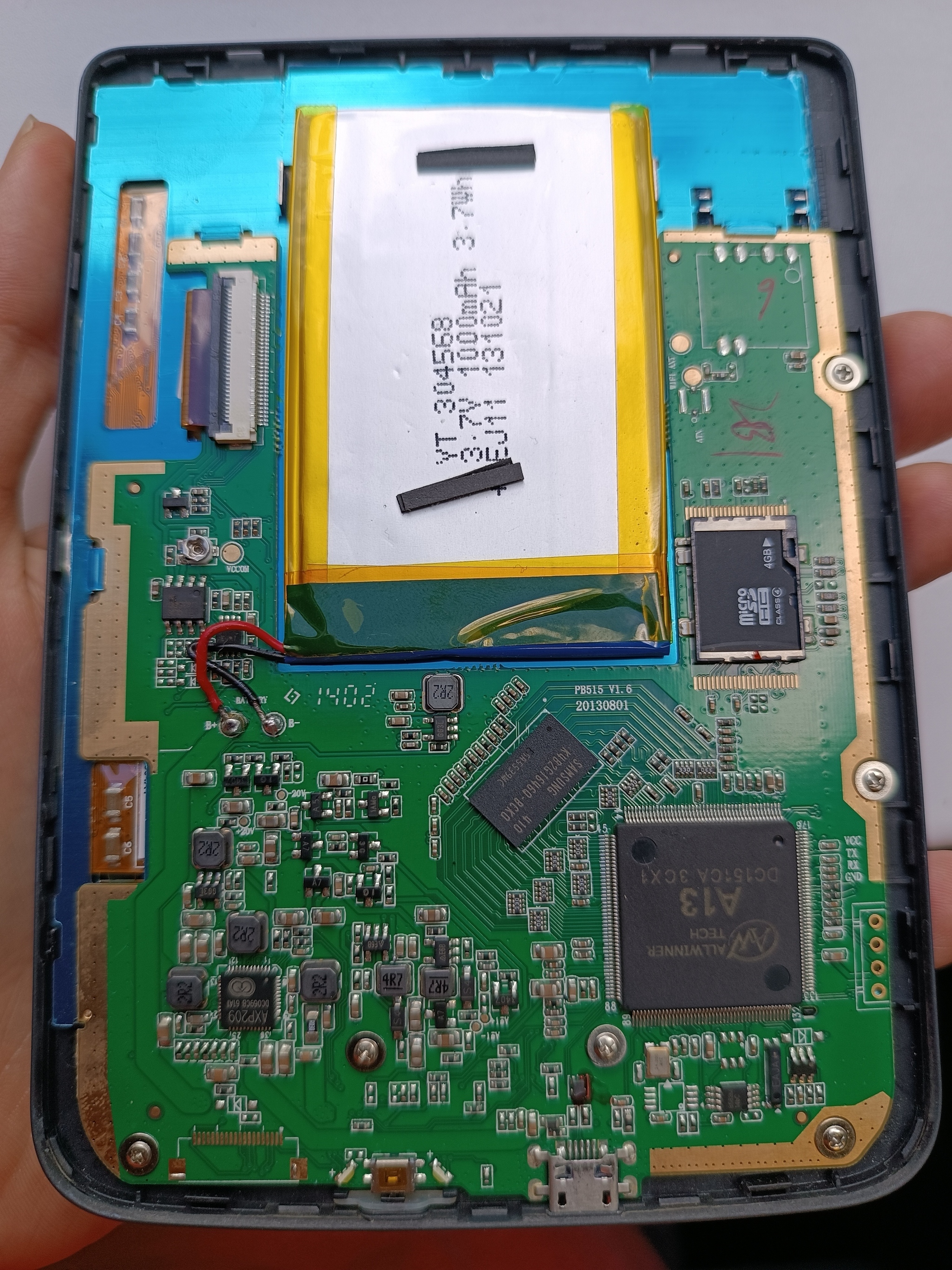

При осмотре платы был обнаружен вот такой подтек ( см. на фото выше). Может кто подскажет что это за компонент ? Или в каком направлении искать решение проблемы. Пыталась найти boardview на данную модель, пока безуспешно.
Проблему решила. Не надо было вам книжку старую выбрасывать, лучше мне на ремонт😂Сегодня- завтра сделаю пост, как исправила проблему
Оживила книгу, флешка в порядке. Форматнула в фате с помощью winhex добавила серийник книги и записала на флешку, после нескольких нажатий книга ожила, прошивка установилась. Раньше индикатор реагировал на нажатие, вот и думала что проблема в питании. Прошивка тоже закидывалась на флешку, но без редактирования, видать серийник нужен был
У тебя тупо не находится файл прошивки. Это текст ошибки. Не лезь в железо.
Проблема может быть вот в чём: старые чипы не понимают новых (более быстрых) карт памяти, там какой-то косяк самих чипов, исправлению это не поддаётся. Нужна просто старая карта памяти, до 16 гиг и скоростью не более Class 4. В ряде случаев (ну очень древние устройства) не идёт вообще SDHC, там вроде до 8 гиг.
Купи с рук такую карту и не удивляйся если устройство поднимется даже без перепрошивки.
Когда мне такая карта понадобилась, знаешь где взял? Купил поддельную карту за соответствующую цену. Они как раз те самые. Главное разметить раздел и отформатировать на компе под реальную ёмкость, FAT32, и не допускать форматирование устройством в дальнейшем. Для электронной книги этого объёма хватит за глаза.
Форматнула эту флешку в фате, отредактировала прошивку с помощью winhex добавив серийник с книги. Не с первого раза конечно, но после нескольких нажатий на кнопки, загорелся индикатор и началась установка прошивки. Просто раньше кнопка индикатора загоралась при включении, а потом перестала вот и думала что проблемы с питанием или в железе
Молодец. Но флэху всё же стоило проверить. У них есть ресурс. Может какой сектор не читается или отмирать начал. Если опять слетит прошива, можно подменить карту. В камментах уже писали не забывать про тип, размер и класс. Старые устройства могут не переваривать новые карточки.
Ситуация конечно странная, раньше индикатор на кнопке загорался (по этому и думала что проблема в батарее или железе), прошивки тоже заливались на SD карту , но не прошивалась книга . Зашла на 4pda попробовала способ с помощью winhex добавив серийник книги, форматнула флешку в фате и записав. Не с первого раза конечно, но после нескольких нажатий индикатор на кнопке загорелся и прошивка начала устанавливаться. Так что книга ожила)
В чем угодно. Ремонт это не резисторы паять. Не рановато?
Акб как проверялся? Если тупо напряжение замеряно, не годится. Полудохлая батарея может даже заряжаться и показывать 4.2v, но быть мусором. Нагрузку дать и 1А выжать при замере напряжения. Он может отлетать или просаживаться до 3V при нагрузке и тогда это хлам.
На кнопку типа реакции нет? Тогда обычно суётся на лабораторник 3.9v и смотрим ток жрет сразу или нет. При нажатии начинает жрать или нет. Если да то сколько и как. Может там кнопка сдохла, бывает и такое. А может и КП.
Такую фигню не чинил и вообще не люблю гейпловское. Но вон тестпоинты. У КП и правее. Даже подписано 20 1 вольт. Хотя это при включенном поди. Но можно померять на дросселях он хоть что-то формирует или нет.
Про прошивку уже давали ссылка на 4пда. там есть с картинками как подготовить образ. При наличии осцилографа можно было бы глянуть там вообще чтение идет или нет. Но...
Кварц вон блестящий на 24mhz. Они очень не любят удары. И перегрев. Тут неплохо знать как бобик помер. Иногда история клиента это подсказка.
Короче, причин может быть дофига и суть ремонта в том, чтобы отсекать и искать ))
Изначально да, но сейчас книга не реагирует на снятие и подачу питания, а чтобы книга начала прошиваться ее надо включить. Да и по фото видно, что сгорел проц.
В чем угодно. Ремонт это не резисторы паять. Не рановато?
Акб как проверялся? Если тупо напряжение замеряно, не годится. Полудохлая батарея может даже заряжаться и показывать 4.2v, но быть мусором. Нагрузку дать и 1А выжать при замере напряжения. Он может отлетать или просаживаться до 3V при нагрузке и тогда это хлам.
На кнопку типа реакции нет? Тогда обычно суётся на лабораторник 3.9v и смотрим ток жрет сразу или нет. При нажатии начинает жрать или нет. Если да то сколько и как. Может там кнопка сдохла, бывает и такое. А может и КП.
Такую фигню не чинил и вообще не люблю гейпловское. Но вон тестпоинты. У КП и правее. Даже подписано 20 1 вольт. Хотя это при включенном поди. Но можно померять на дросселях он хоть что-то формирует или нет.
Про прошивку уже давали ссылка на 4пда. там есть с картинками как подготовить образ. При наличии осцилографа можно было бы глянуть там вообще чтение идет или нет. Но...
Кварц вон блестящий на 24mhz. Они очень не любят удары. И перегрев. Тут неплохо знать как бобик помер. Иногда история клиента это подсказка.
Короче, причин может быть дофига и суть ремонта в том, чтобы отсекать и искать ))
Деталька двойной дроссель. Через неё дата линии с разъема на проц идут. Она не течет, это канифоль или флюс.
эээээ..., как это ?
при отключенной батарее работает экран ?
вы прям провода батареешные от платы отпаивали, а экран всё-равно светится ?
Жаль что так вышло с книжкой. Но я пойду до победного, а в сервисах тоже бывают люди не совсем компетентные, говорят что все сломано надо новую запчасть, а другой человек смотрит и говорит что дело не в этом, тут все работает) Так что буду искать причину
Закидывала прошивку на флешку, через комбинацию клавиш не обновляет. Да и индикатор должен загораться при нажатии на кнопку, а этого нет и реакции на подключение к компу тоже
Если книжка включается то не обращайте на эту деталь внимания. Прошивка на SD карточке хранится, вам нужно её из образа восстановить вам на 4pda - https://4pda.to/forum/index.php?showtopic=504806&st=3500...
