Гитарный усилитель по мотивам JTM45
Очередное мое творение, из того, что было под рукой.

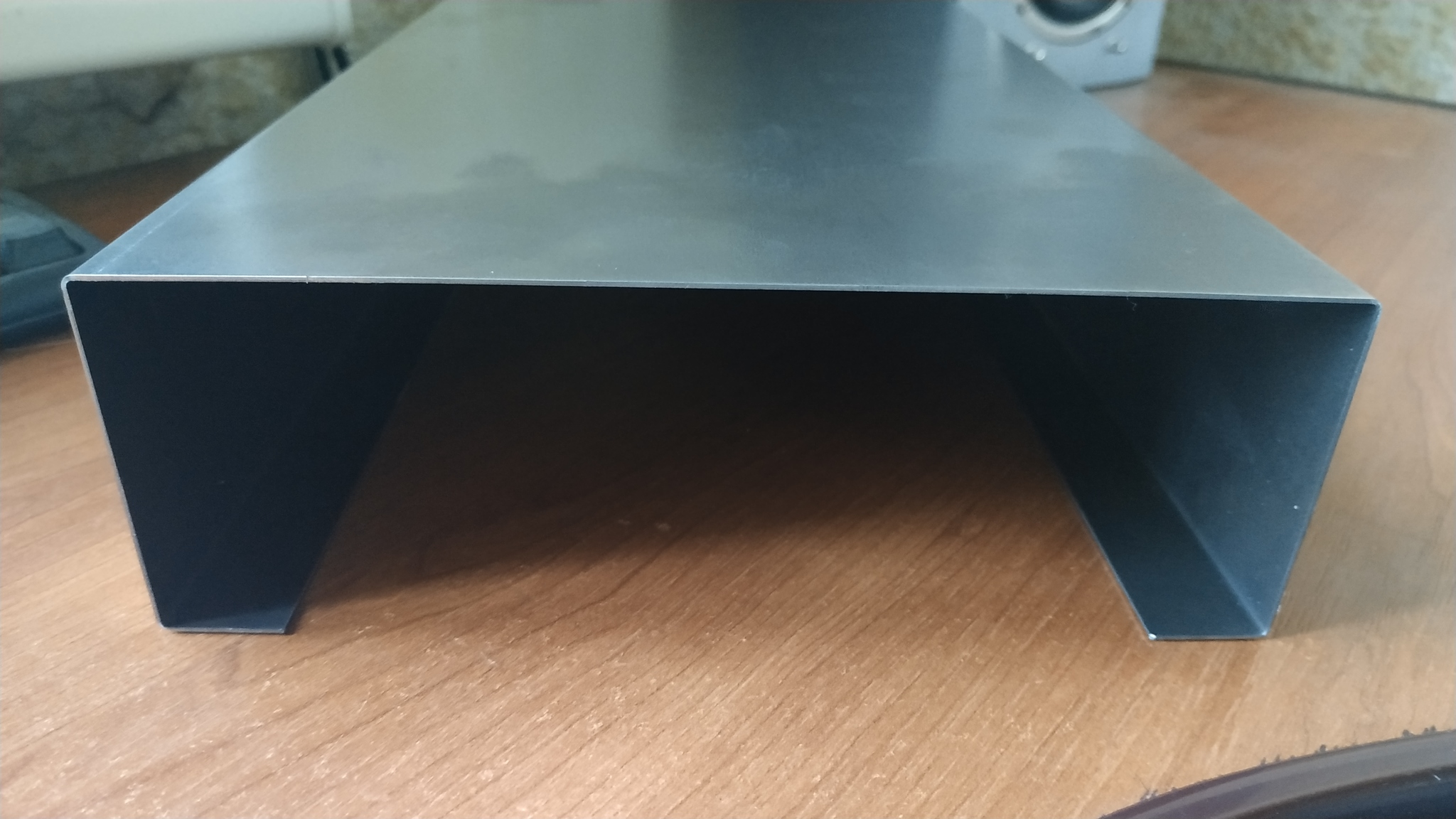

Основа конструкции - шасси. С него и начинаем.

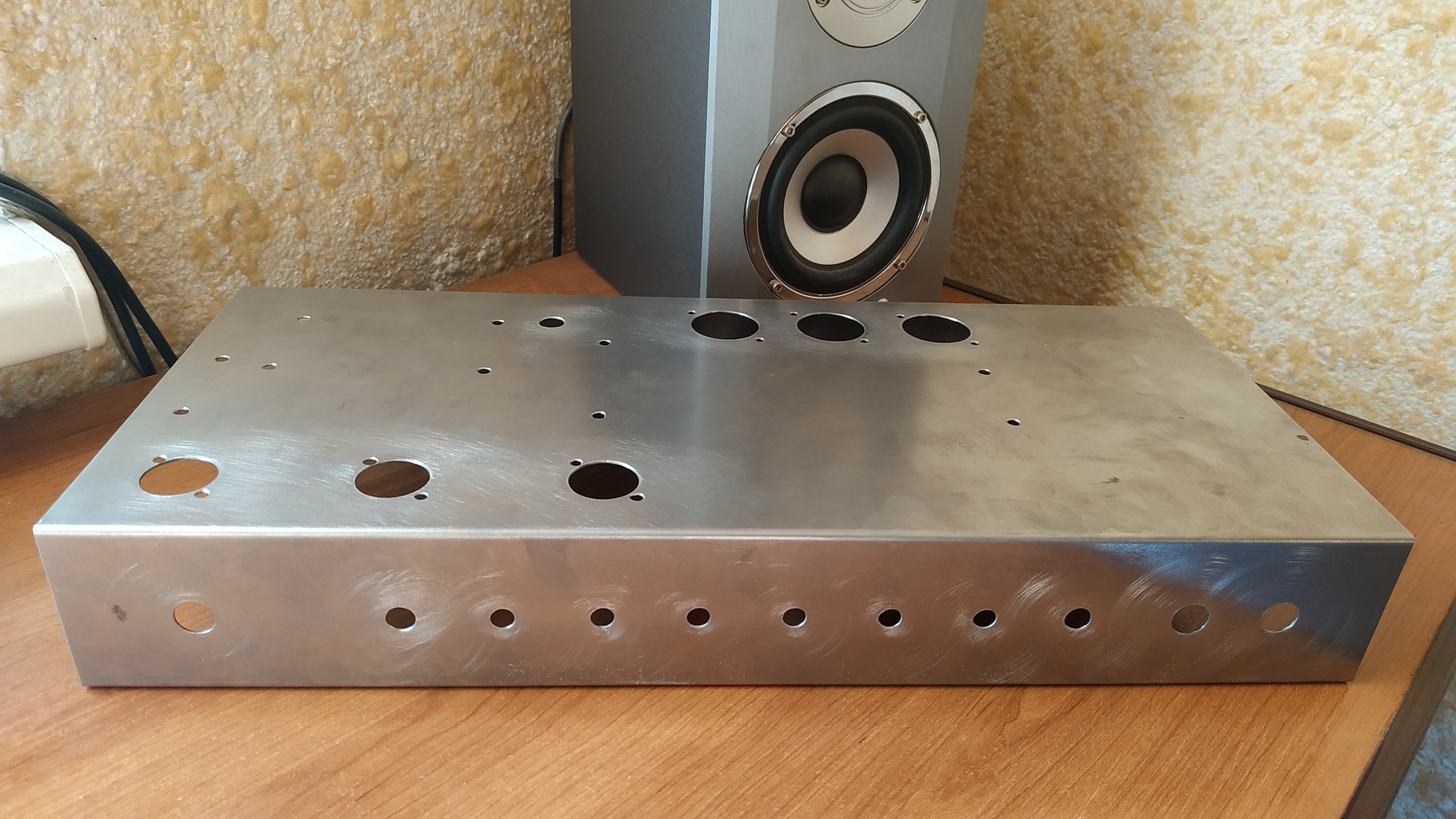

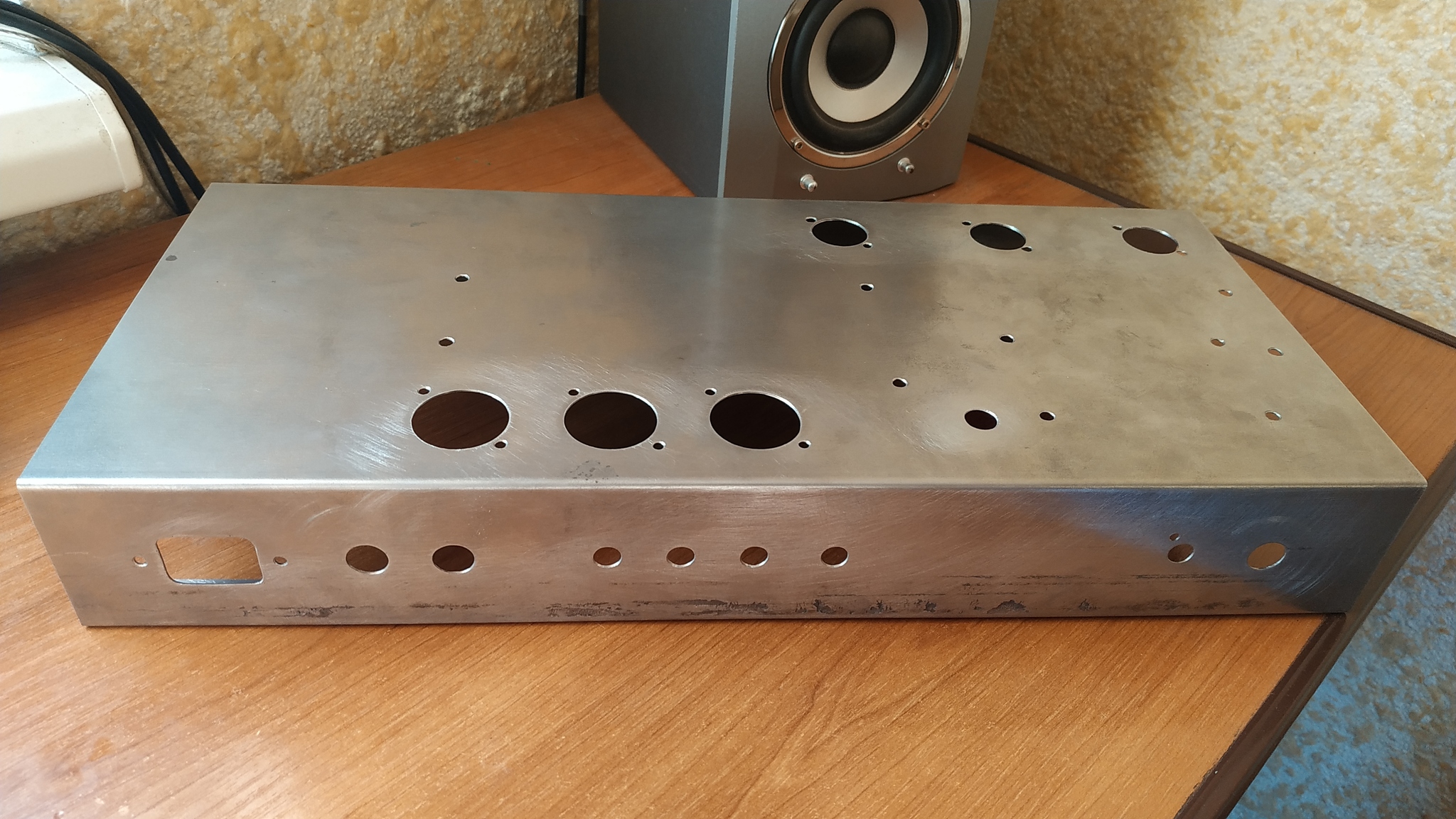

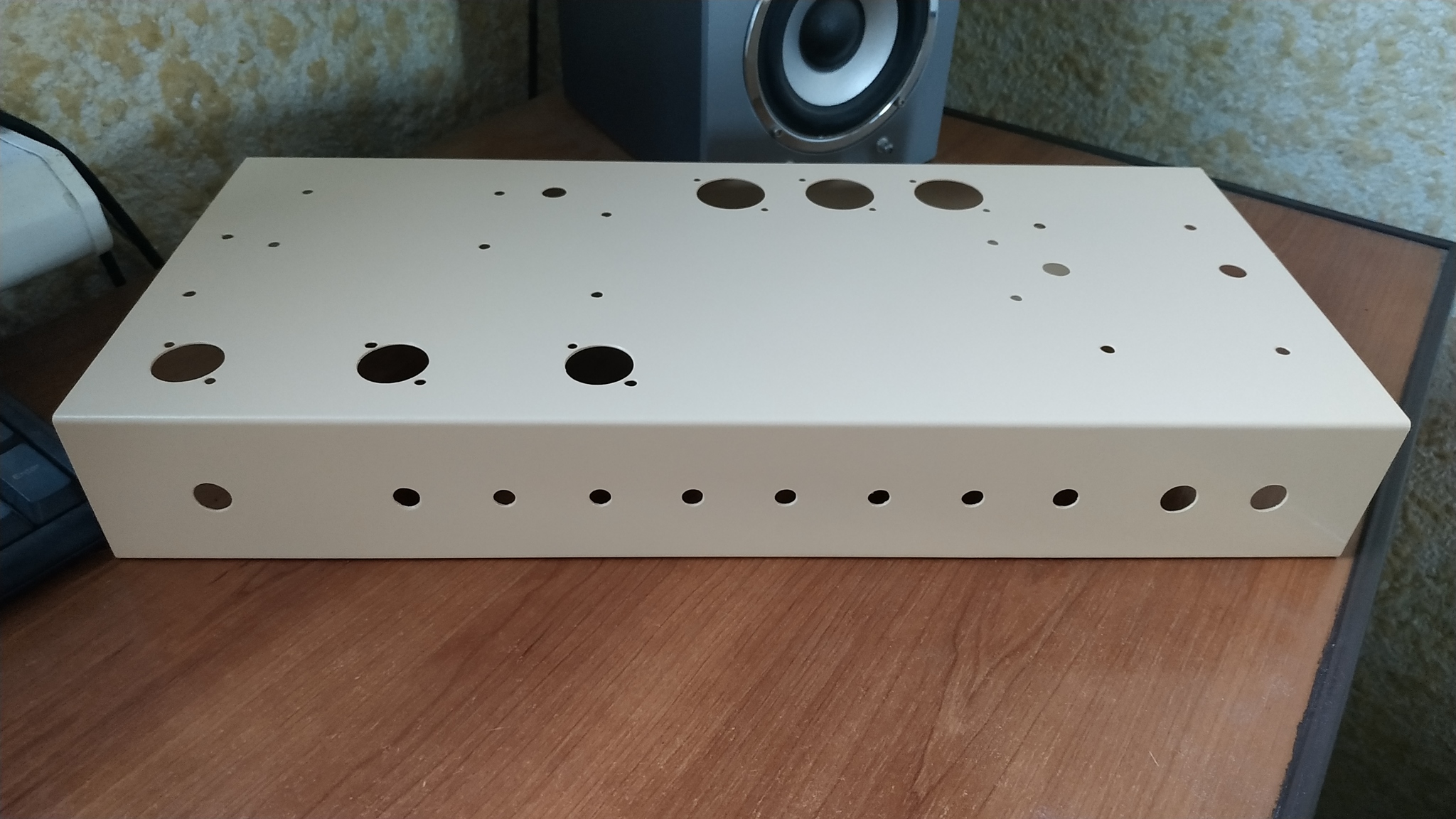

Сверловка отверстий

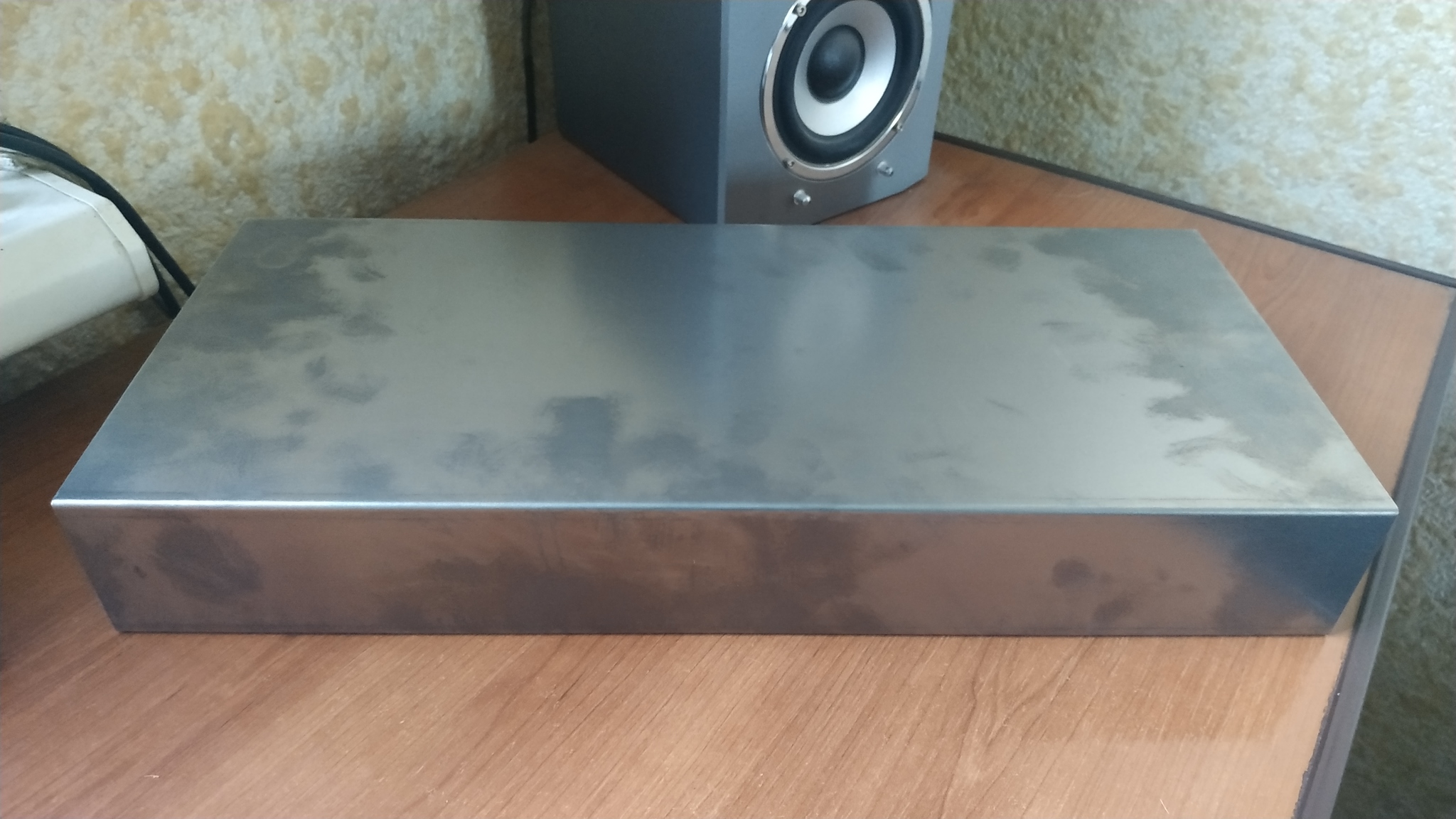

Покраска, и можно начинать собирать

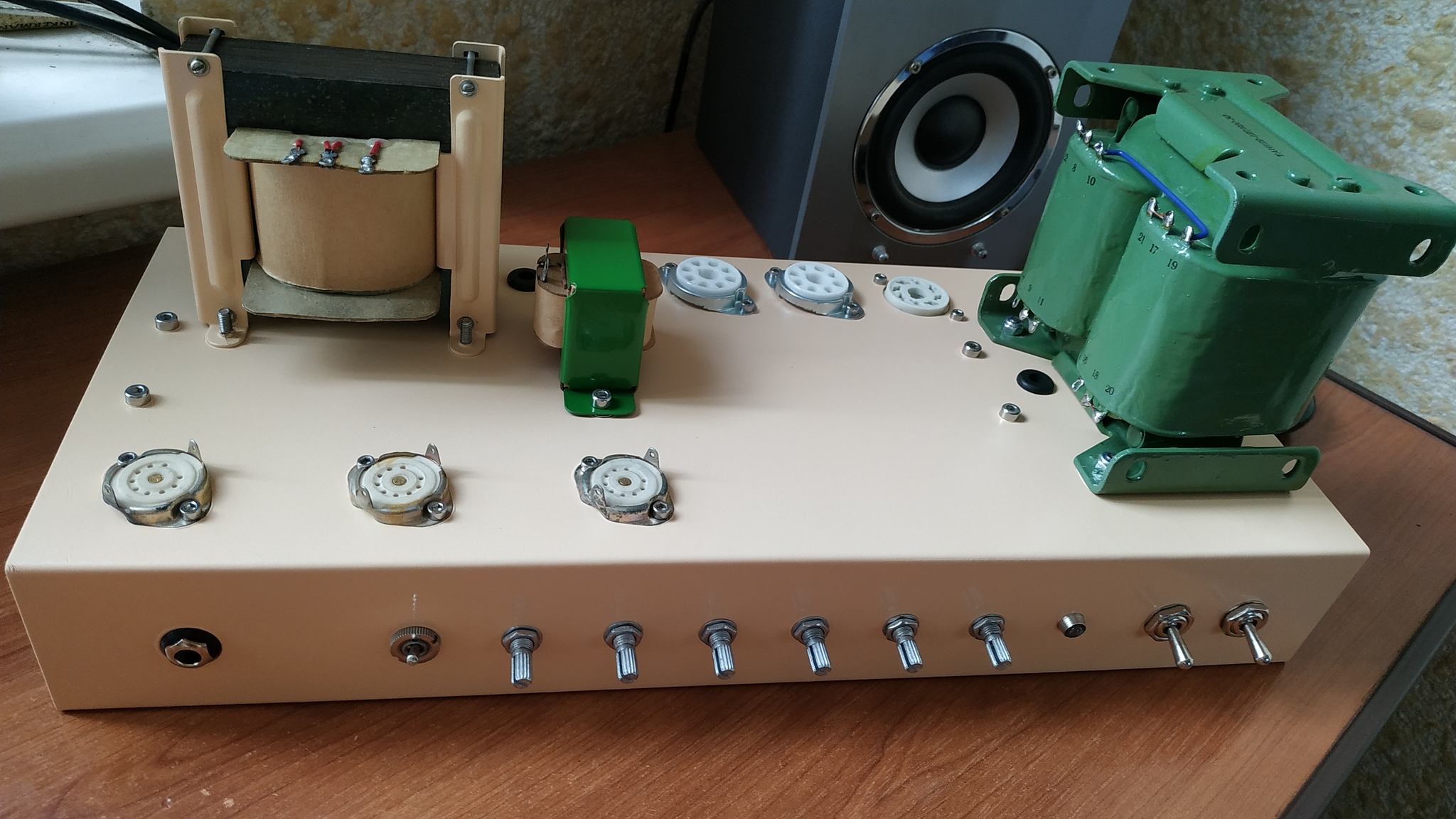

В качестве силового трансформатора будет ТАН-122. Дроссель тоже взял из готовых - ДР-5-008. Его вполне достаточно.

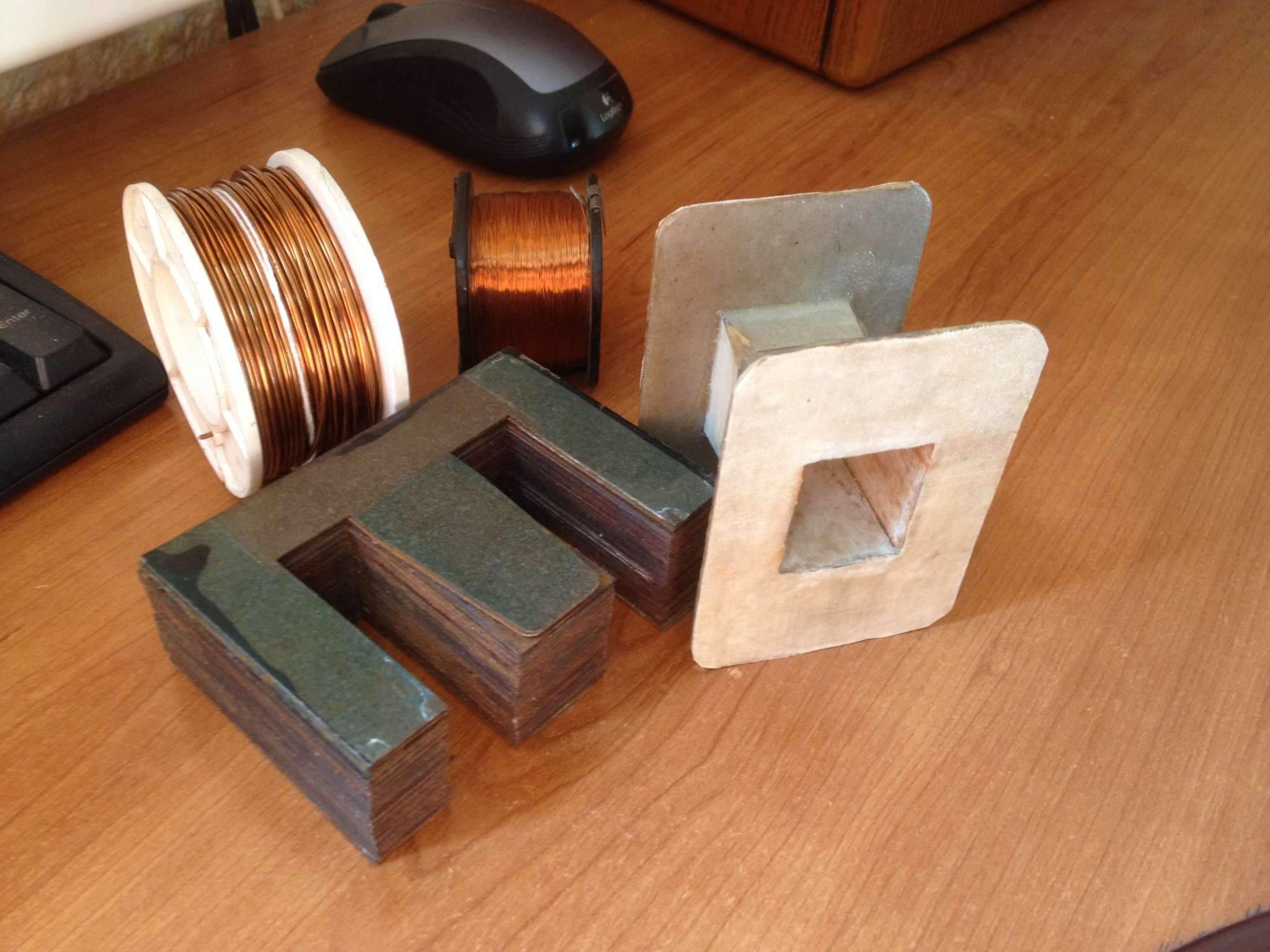

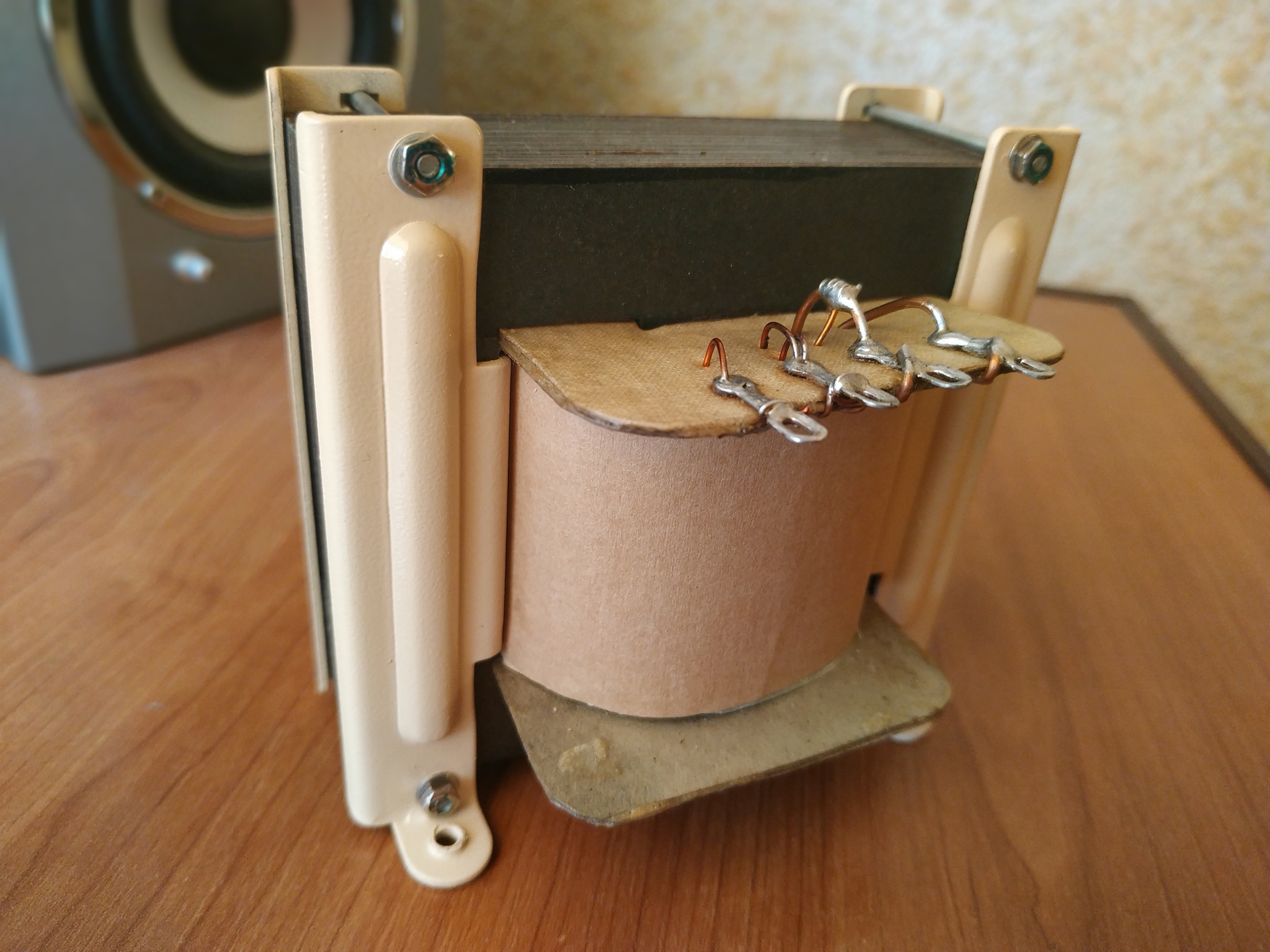

А вот с выходным трансформатором пришлось повозиться. В качестве донора по железу выступил силовой от старой радиолы, сечение керна 8,5 квадратов, для гитарного выходника вполне достаточно.
Ккркас изготовил тоже, потому что изгачально на доноре была бескаркасная намотка.
Приведенку выбрал 4,3 кОма, для пары 6п3с, 6п3с-е, 6L6, 5881, ну и на крайний случай под EL34 тоже пойдет.

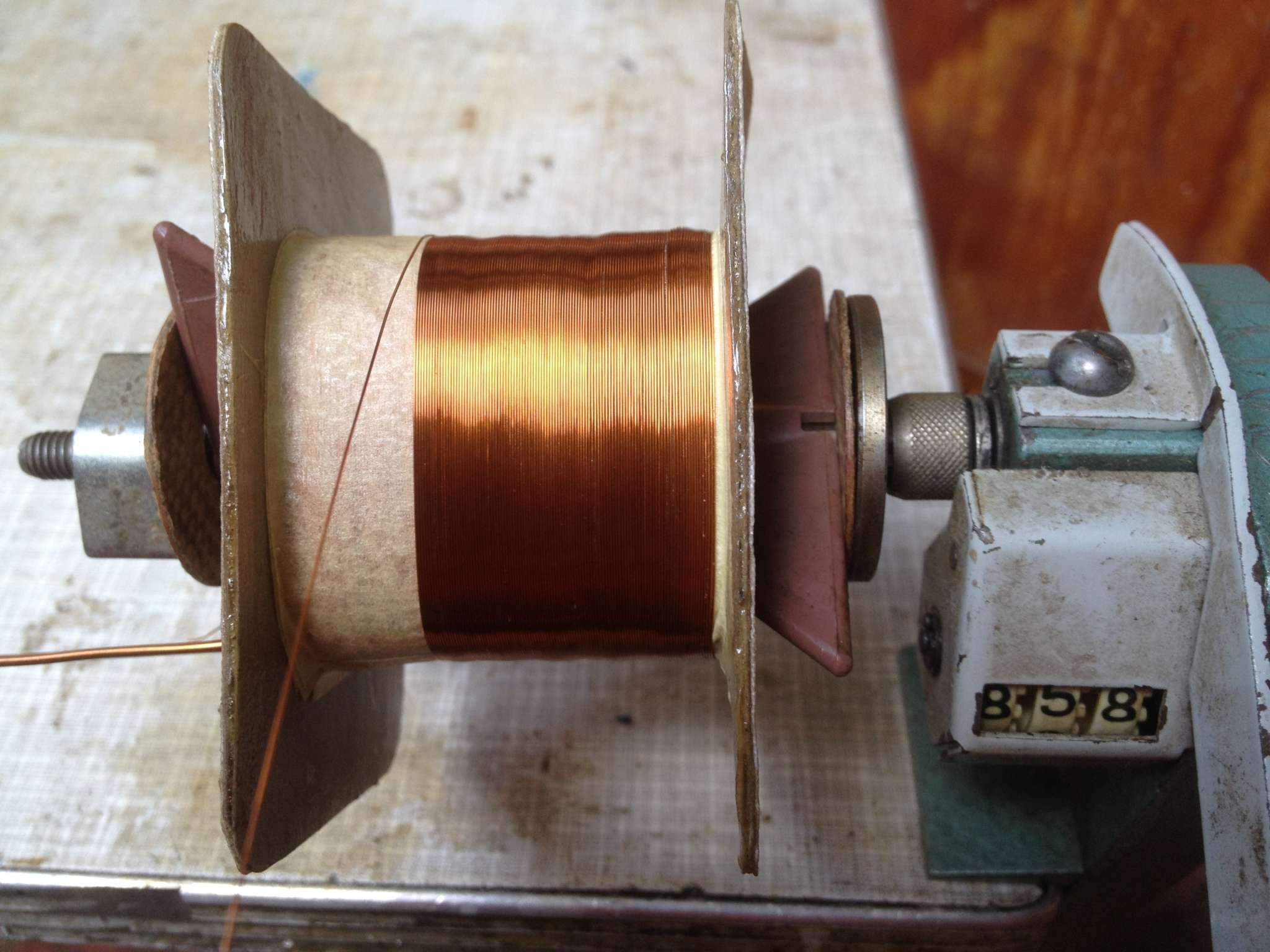

Мотаю.

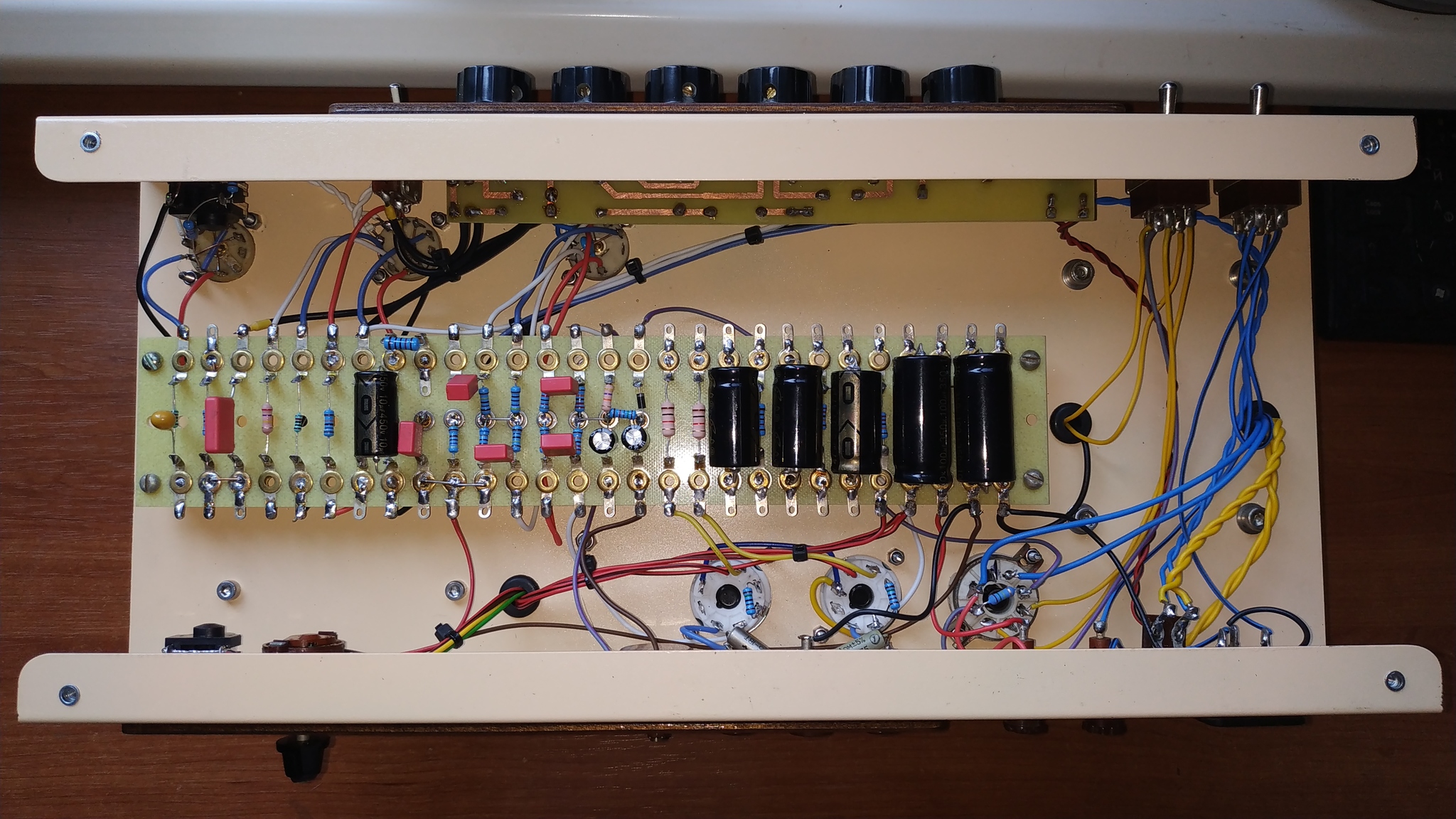

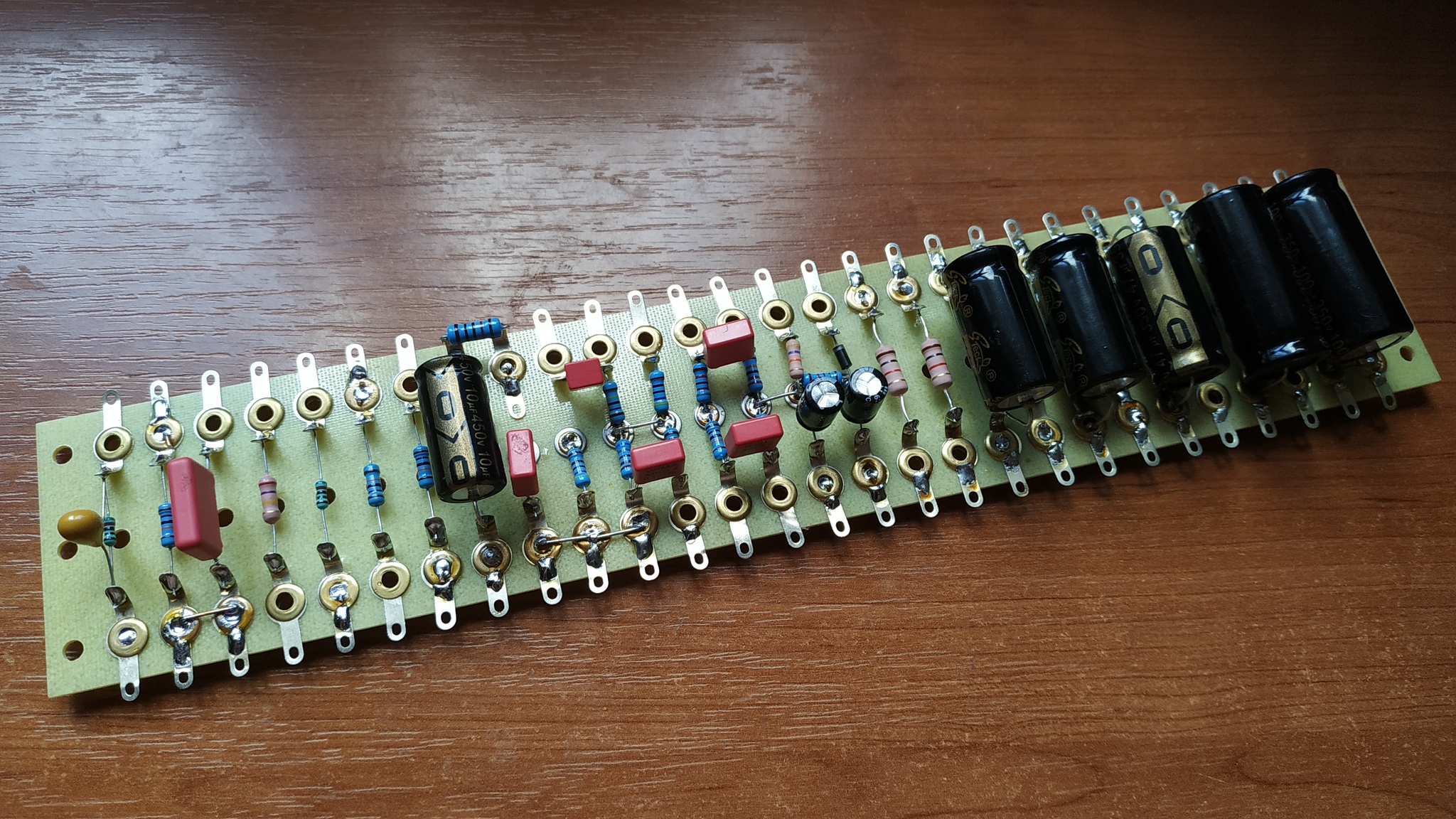

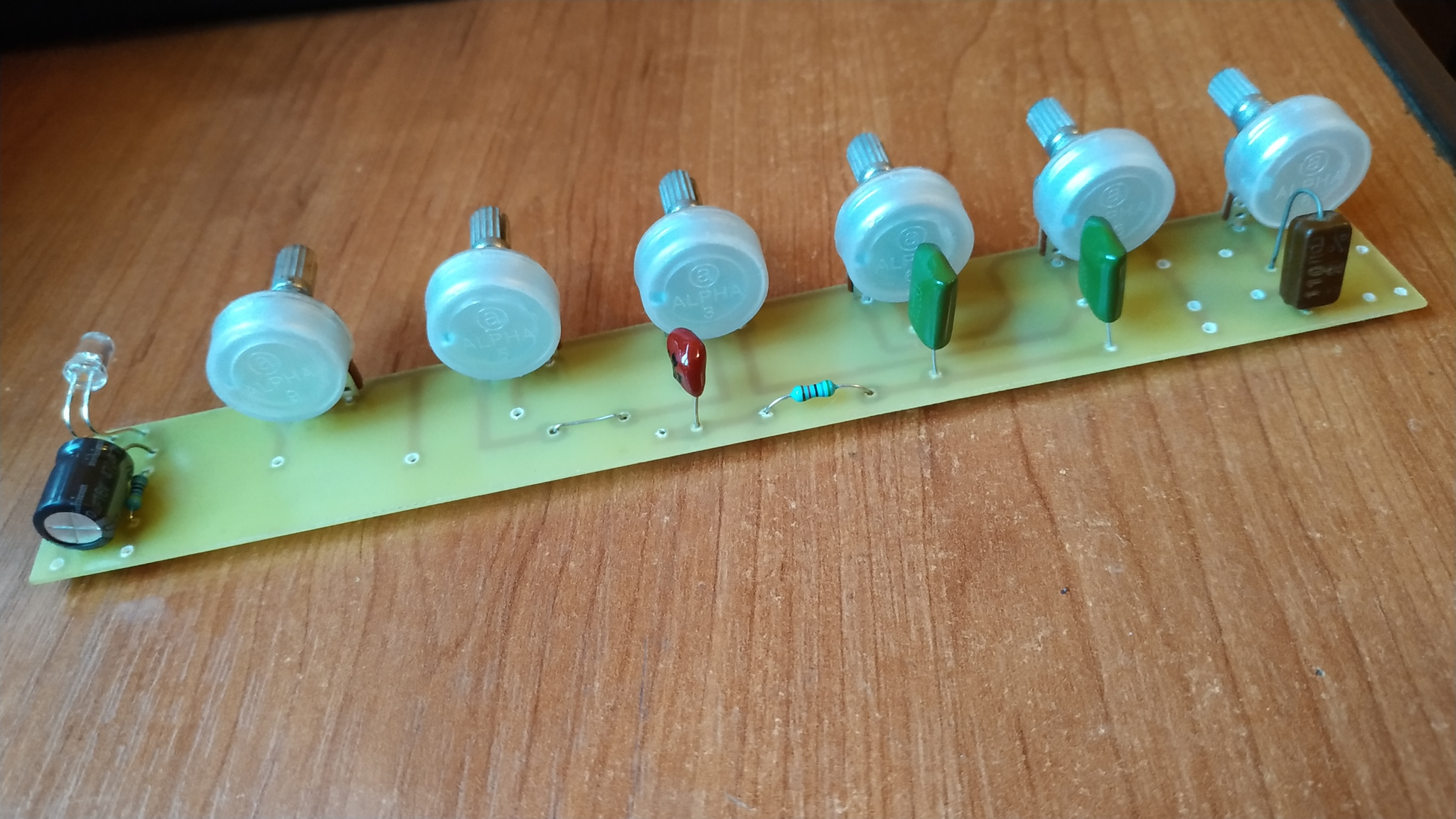

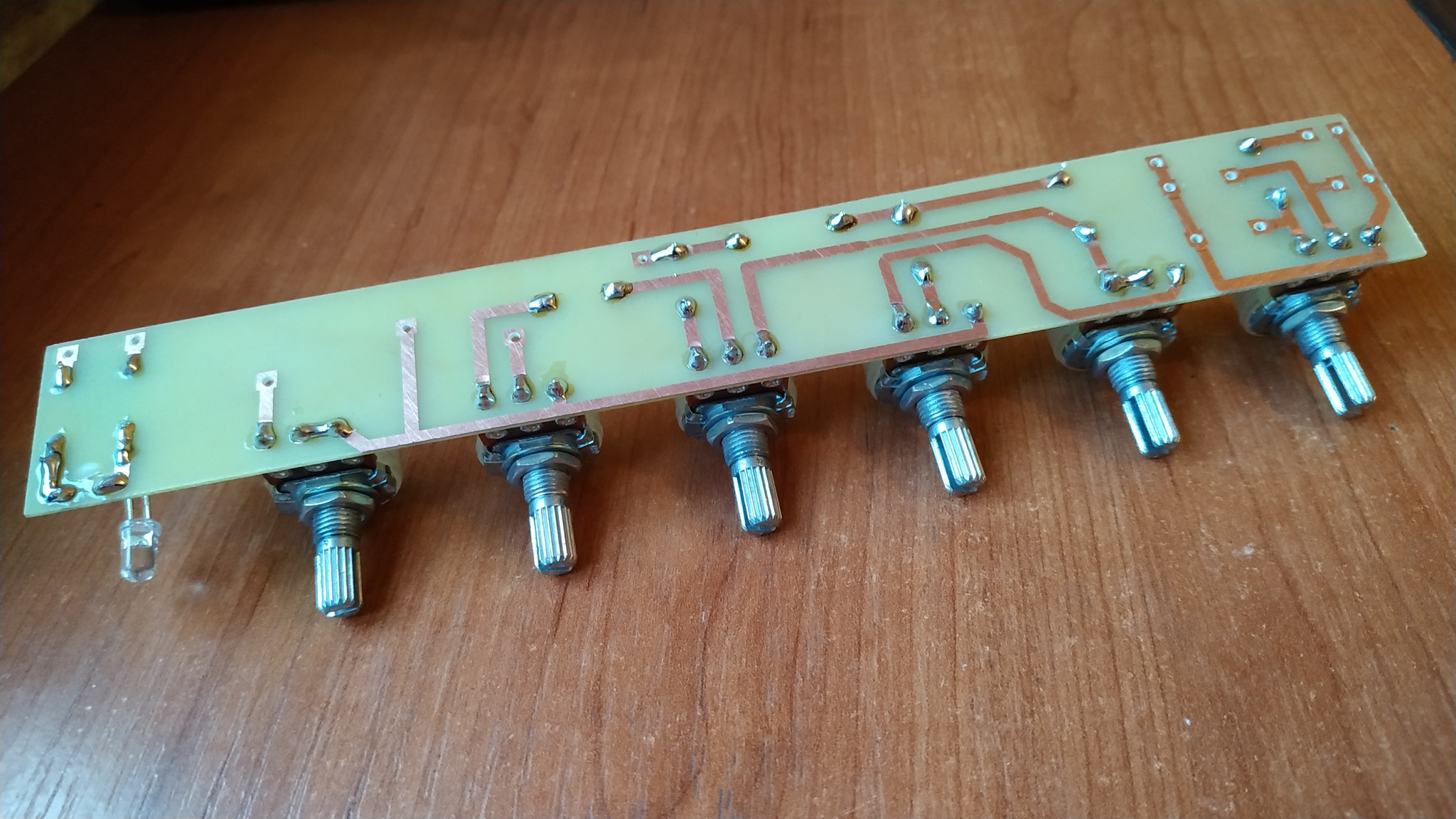

Далее пора заняться внутренностями. Паяю основную плату, и плату темброблока.
Теперь можно собирать.

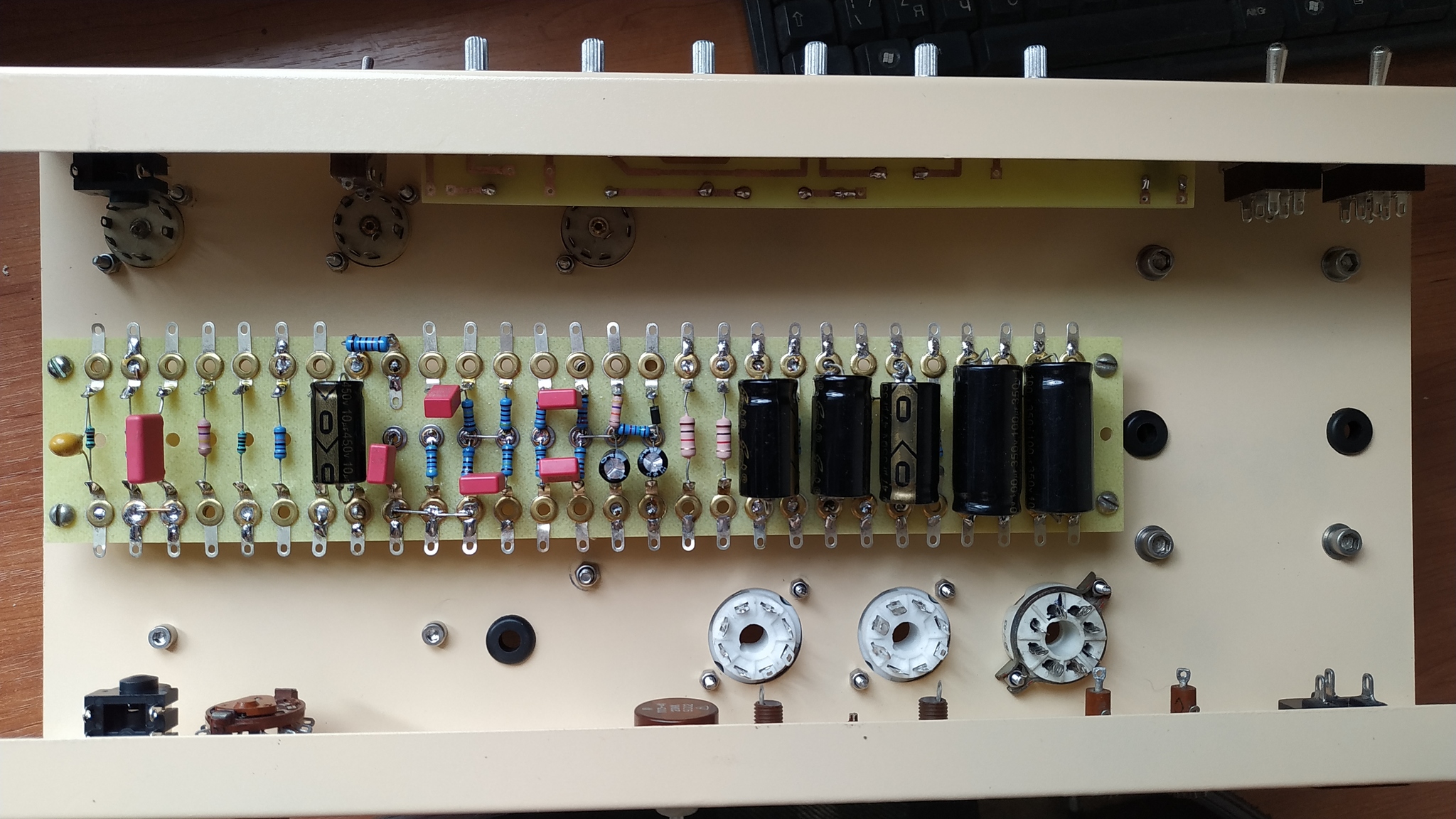

Финальная стадия сборки шасси и пробный запуск.
Пора заняться косметикой и корпусом.

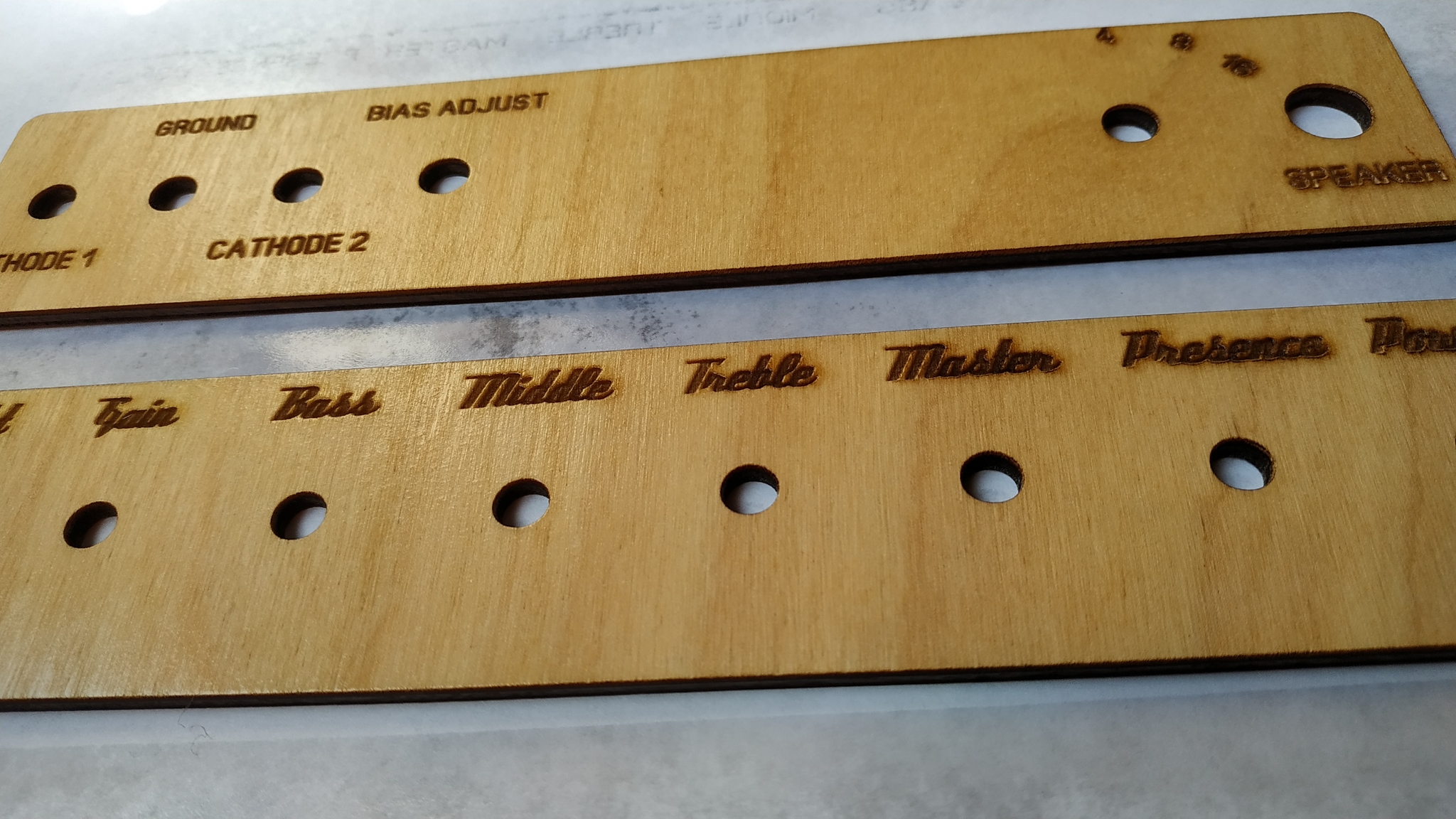

Фальшпанели из фанеры, с лазерной гравировкой.

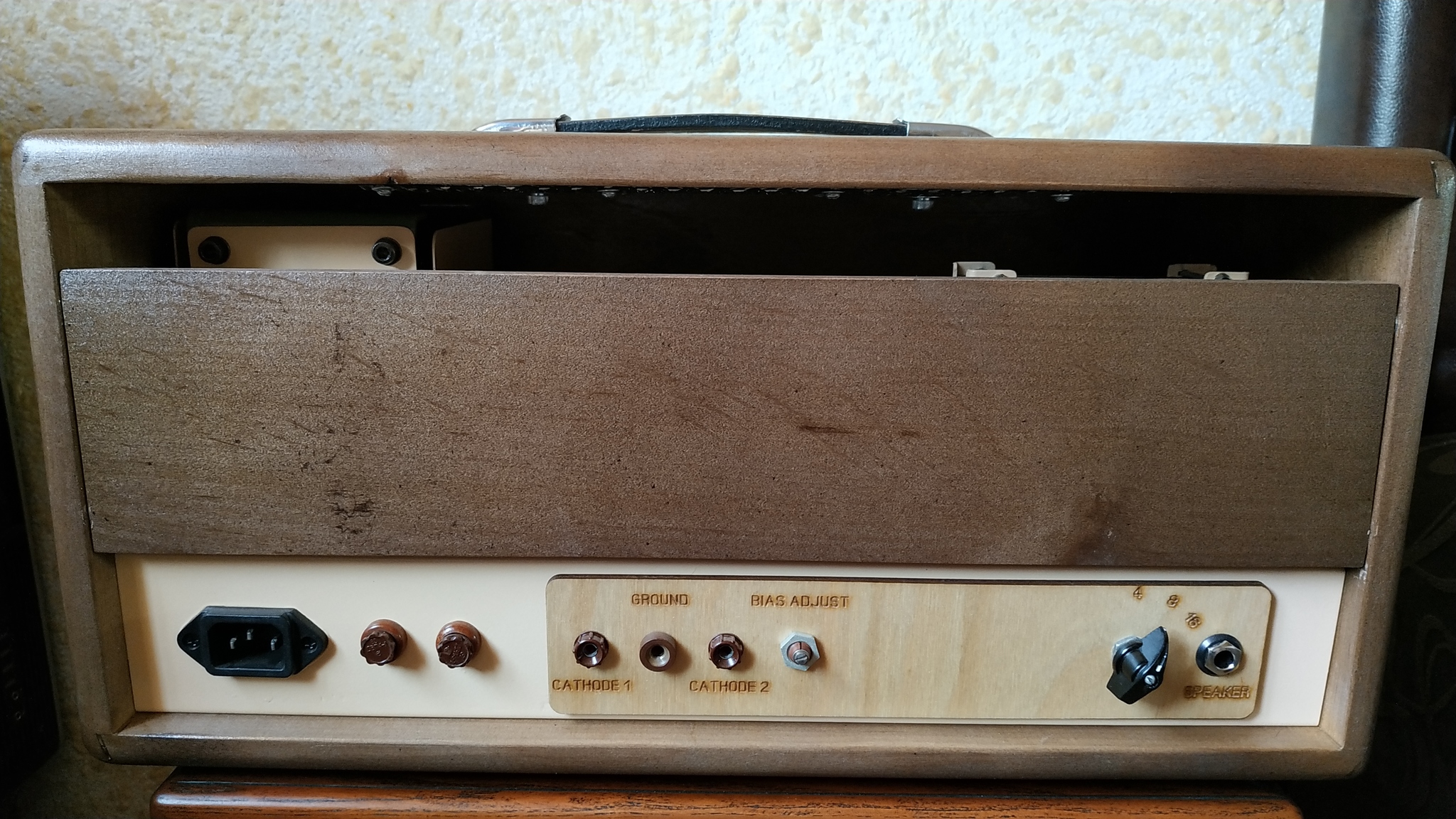

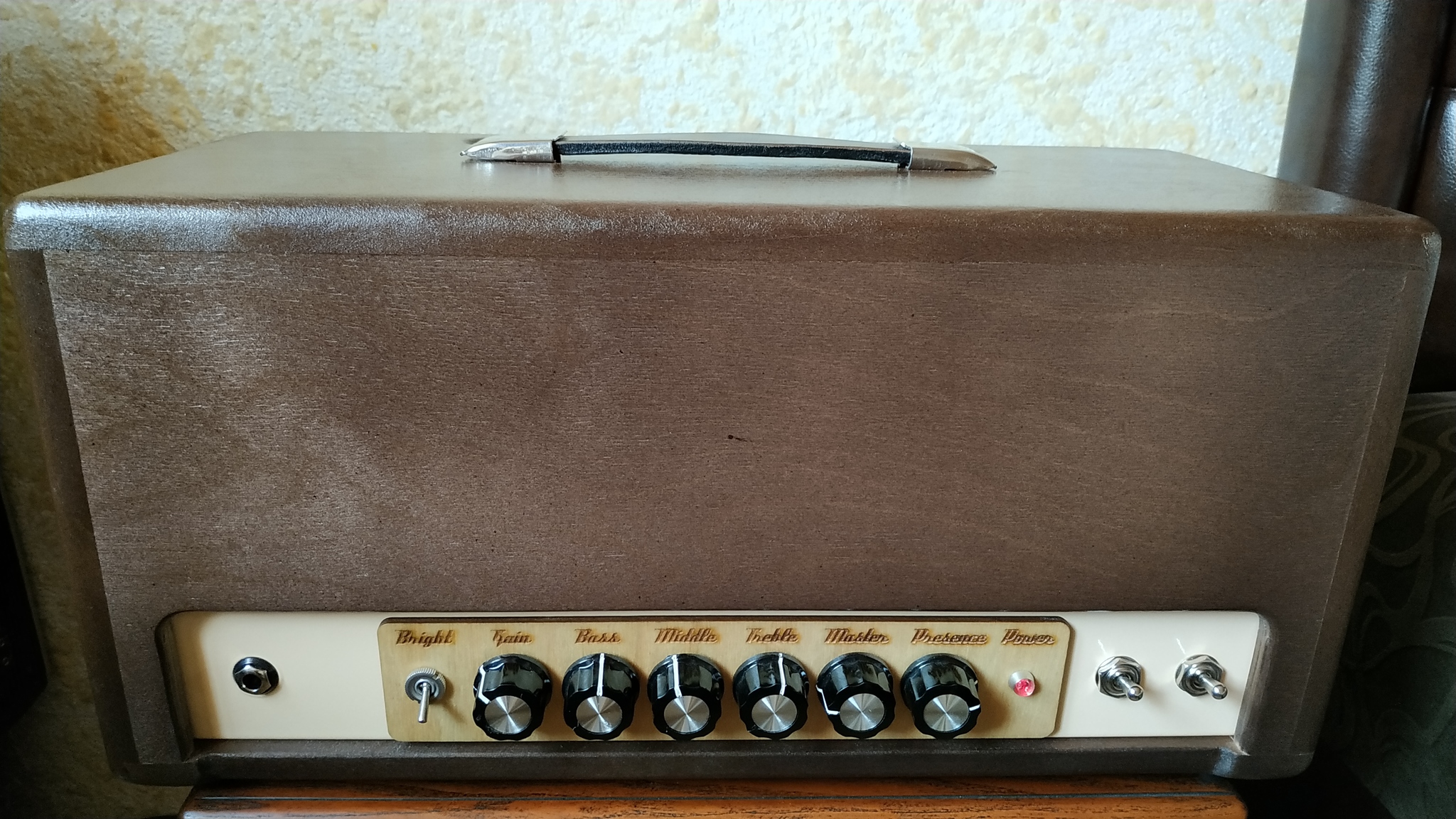

Сборка на финальной стадии, корпус готов
Последние штрихи
Получился отличный клин-кранчевый аппарат, но увы, не для домашнего использования. Очень громкий. Ну для репетиций сойдет)
