ФТ-2 от @webmuerto⁠⁠

И снова здравствуйте! Следующий пациент из волшебного мешка @webmuerto, Фотоаппарат Токарева. Не буду переписывать вам тут википедию, но советую почитать его историю на сайте зениткамера,(ссылка есть из статьи вики) достаточно интересно.

Приступим сразу к нашим баранам. Заедают замедленные выдержки, типовая проблема этого аппарата, привет Федору Васильевичу. Информация как разбирать этого зверька естественно отсутствует, мало таких же маньяков как я) Но ничего, как потом выяснилось он простой как винтовки тех лет.

Итак чтобы снять верхнюю крышку нужно открутить шесть черных винтов и ручку взвода затвора.

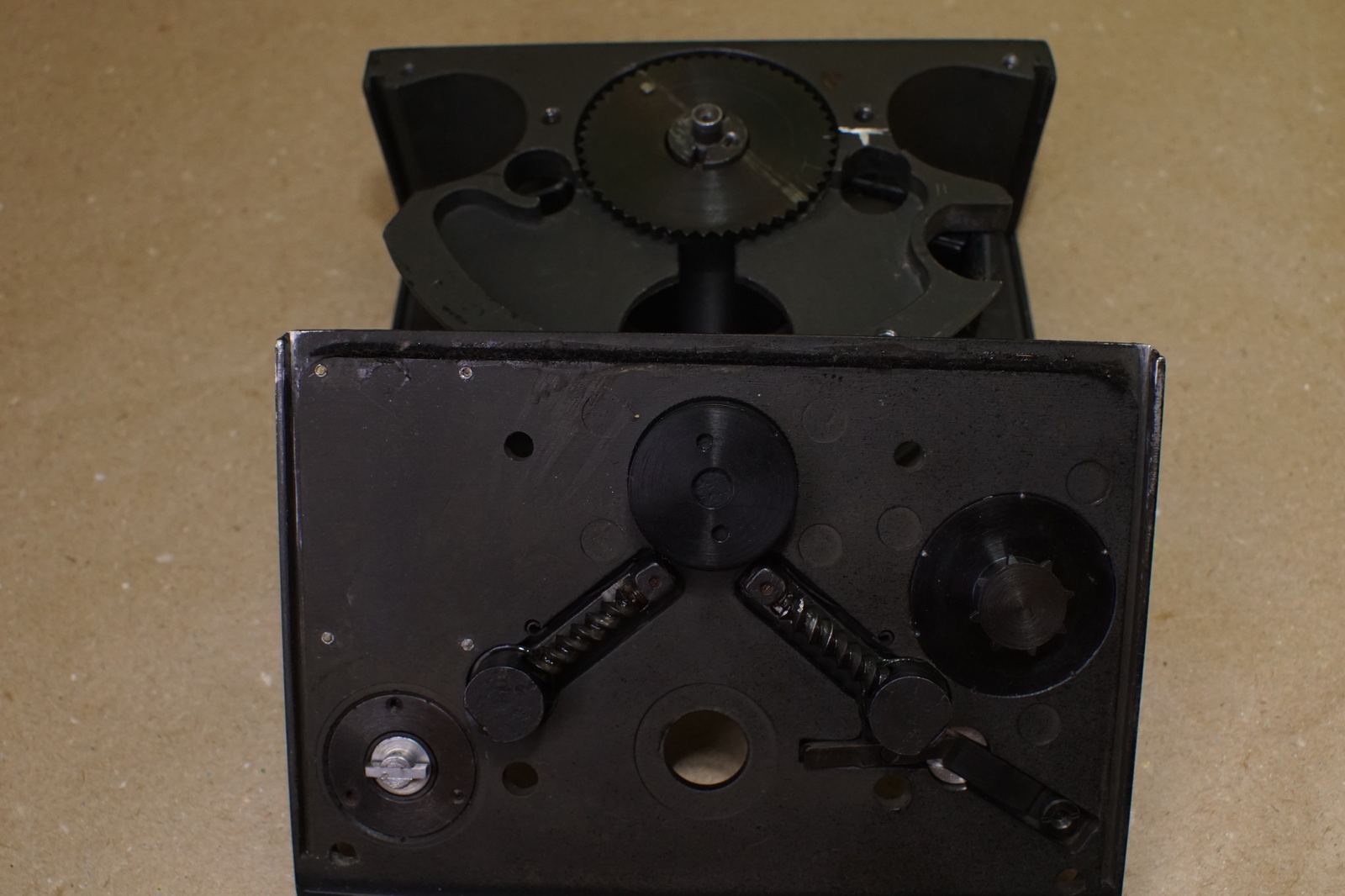

Переворачиваем и видим незамысловатый механизм замедления выдержек.

Механизм достаточно прост если не примитивен, выбирая выдержку мы просто прижимаем к шестерне на барабане червячные валы, которые дают сопротивление и замедляют его. При 1/400 барабан вращается свободно, если прижать первый рычаг получаем 1/200, Второй рычаг дает 1/100, и есть ещё недокументированная возможность задействовать оба и получить выдержку 1/60, но это только в случае когда механизм чист и хорошо смазан, иначе пружина затвора не справится. Собственно почистить червячные валы, смазать, и выдержки вернутся, но тут я заметил что барабан натер внутри себе борозду.

А то значит что с барабаном что то не так, повод копать глубже), да и из любопытства посмотрим что там внутри.

На нижней крышке просто откручиваем все винты и придерживая барашек снимаем.

Важно: Правильное натяжение пружины устанавливается на заводе, поэтому если нет необходимости лучше дальше не лезть, если уже надо то запомните количество оборотов при отпускании пружины, и расслабляейте её плавно чтобы она не лопнула. Мне пришлось восстанавливать её конец.

После снятия пружины стопора и барашка натяжки барабан можно вытянуть вверх в среднем положении

После изъятия барабана открылась причина натертой борозды

Отсутствует бархотка с одной стороны, барабан перекашивался и цеплял за корпус. Ну это поправимо. Открутив от барабана верхнюю шестерню, держится на двух винтиках по бокам, можно вытащить объектив

Индустар-50, просветленный, зафиксирован на бесконечность и диафрагму f5 за счет прорези в шахте барабана. Линзы в идеальном состоянии, закрытая конструкция, никто ничем его не тер.

Вот собственно и весь фотоаппарат

Отчетливо чувствуется рука оружейника, простая механика, вороненая сталь на барабане и шестернях, и аскетичный дизайн, не даром он не нравился главный конструктору КМЗ Е. Соловьёву.

Чистим, смазываем где надо, и собираем. Свиснул у супруги кусочек самоклеющегося фетра и приклеил на своё место. Материал немного не тот, но я думаю справится.

После этого барабан стал вращаться ровно и плавно.пружину затвора пришлось натянуть почти до максимума но добиться плавной работы всё же удалось, даже выдержки 1/60.

Насчет фотографий, огорчу фт-2 для сьемки нужны две оригинальные катушки, они ниже стандартных кассет 135/36, а внутри была только одна, но по моему с пленкой, так что шанс есть.

Всем спасибо за внимание. Видео работы затворов будет позже отдельным постом.
